Van Cân Bằng DN125: Cấu Tạo, Thông Số, Ứng Dụng Và Cách Lựa Chọn

Trong các hệ thống HVAC, cấp nước hoặc PCCC quy mô lớn, việc phân phối lưu chất đồng đều đến từng nhánh là bài toán thách thức nhất đối với các kỹ sư vận hành. Bạn đã bao giờ gặp tình trạng khu vực ở gần máy bơm thì làm lạnh quá mức, trong khi các khu vực xa cuối nguồn lại không đủ lưu lượng, khiến không gian làm việc luôn nóng bức? Đây là những triệu chứng điển hình của việc hệ thống bị mất cân bằng thủy lực. Khi đó, máy bơm phải hoạt động quá tải để bù đắp áp suất, dẫn đến lãng phí điện năng và đẩy nhanh tiến trình hỏng hóc thiết bị.

Giải pháp then chốt cho vấn đề này chính là van cân bằng DN125. Với kích thước đường kính danh định DN125, thiết bị này đóng vai trò như một "nhạc trưởng" điều phối dòng chảy, đảm bảo lưu lượng được phân bổ chính xác theo đúng thiết kế ban đầu. Bài viết này sẽ đi sâu vào cấu tạo, nguyên lý vận hành và những lưu ý quan trọng để bạn lựa chọn đúng giải pháp tối ưu cho công trình của mình.

Van cân bằng DN125 là gì?

Van cân bằng DN125 là thiết bị chuyên dụng được thiết kế để điều chỉnh, đo lường và kiểm soát lưu lượng dòng chảy trong các hệ thống đường ống công nghiệp có kích thước đường kính danh định DN125 (tương đương ống phi 140mm). Thay vì đóng mở đơn thuần như các loại van chặn thông thường, van cân bằng cho phép thiết lập một lưu lượng dòng chảy nhất định đi qua nhánh ống, từ đó cân bằng thủy lực giữa các nhánh khác nhau trong cùng một hệ thống.

Chức năng chính của thiết bị bao gồm:

• Cân bằng lưu lượng: Đảm bảo mọi vị trí cuối nguồn đều nhận đủ lưu lượng cần thiết.

• Điều chỉnh áp suất: Duy trì mức áp suất ổn định, tránh tình trạng lệch áp gây rung lắc đường ống.

• Đo lưu lượng: Hỗ trợ kỹ thuật viên kiểm tra lưu lượng thực tế thông qua các cổng đo (test point) trên thân van.

Khác với van điều tiết thông thường vốn chỉ dùng để đóng mở hoặc hạn chế dòng chảy ước lệ, van cân bằng được tích hợp thang đo chính xác, giúp việc hiệu chỉnh trở nên khoa học và ổn định lâu dài. Đây là thành phần không thể thiếu trong các tòa nhà cao tầng, nhà máy sản xuất hay các hệ thống chiller yêu cầu độ chính xác tuyệt đối.

Nguyên lý hoạt động của van cân bằng DN125

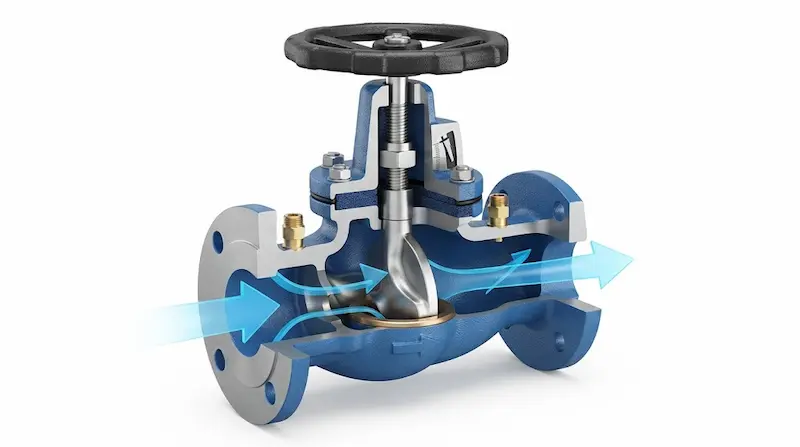

Nguyên lý vận hành của van cân bằng dựa trên sự thay đổi tiết diện thông dòng để kiểm soát trở lực của dòng chảy. Khi nước đi qua van, người vận hành sẽ sử dụng tay quay hoặc bộ điều khiển để điều chỉnh độ mở của đĩa van. Khi tiết diện này thay đổi, trở lực qua van sẽ thay đổi tương ứng.

Quá trình này diễn ra theo các bước:

1. Thiết lập: Sau khi lắp đặt, kỹ sư sử dụng thiết bị đo lưu lượng chuyên dụng kết nối vào cổng đo áp suất trên thân van.

2. Điều chỉnh: Thay đổi vị trí tay quay để đạt được giá trị lưu lượng thiết kế (Design Flow) cho nhánh đó.

3. Khóa vị trí: Khi đã đạt lưu lượng, van được khóa lại ở vị trí thiết lập, đảm bảo lưu lượng luôn ổn định dù áp suất hệ thống có biến động.

Tại sao cần cân bằng? Nếu hệ thống không được cân bằng, nước sẽ luôn có xu hướng chảy về nhánh có trở lực thấp nhất, khiến các nhánh xa hơn thiếu nước. Hiện tượng này làm cho máy bơm phải vận hành ở công suất cao hơn mức cần thiết để "cố" đẩy nước đi xa, gây ra tiếng ồn khó chịu, mòn vòng bi bơm và lãng phí điện năng tiêu thụ lên đến 15-20%.

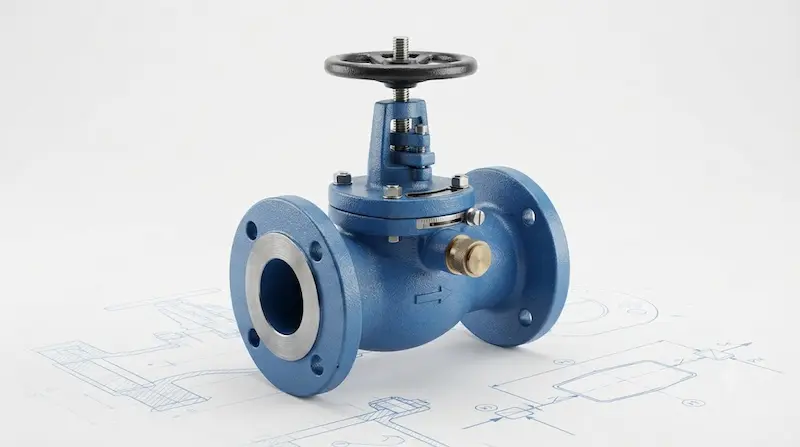

Cấu tạo của van cân bằng DN125

Để đảm bảo khả năng điều tiết khắt khe, van cân bằng được cấu tạo từ các bộ phận chất lượng cao:

• Thân van (Body): Thường làm bằng gang cầu hoặc inox để chịu được áp suất cao và chống ăn mòn.

• Đĩa van (Disc): Được thiết kế đặc biệt để tạo dòng chảy ổn định, không gây nhiễu dòng.

• Trục van (Stem): Kết nối giữa tay quay và đĩa van, yêu cầu độ chính xác cơ khí cao để việc tinh chỉnh không bị sai số.

• Cổng đo áp suất (Test points): Hai đầu chờ để gắn thiết bị đo áp suất chênh lệch, giúp tính toán lưu lượng.

• Tay quay & Thước đo: Cho phép người dùng quan sát độ mở của van và khóa lại tại vị trí tối ưu.

• Mặt bích kết nối: Tiêu chuẩn hóa theo BS, DIN hoặc ANSI để lắp đặt chắc chắn vào đường ống DN125.

Việc sử dụng các vật liệu như gang cầu sơn epoxy giúp van kéo dài tuổi thọ lên tới hàng chục năm trong môi trường nước lạnh hoặc nước nóng của các tòa nhà trung tâm thương mại.

Phân loại van cân bằng DN125

Việc phân loại dựa trên cơ chế tự động hóa và phương thức phản ứng với hệ thống.

Van cân bằng cơ (Manual Balancing Valve)

Đây là loại van phổ biến nhất. Người vận hành phải thực hiện đo đạc và điều chỉnh thủ công tại hiện trường bằng thiết bị đo chuyên dụng.

• Ưu điểm: Giá thành rẻ, độ bền cực cao, ít hư hỏng.

• Nhược điểm: Mất thời gian cân chỉnh khi thay đổi cấu trúc hệ thống.

• Ứng dụng: Hệ thống HVAC tĩnh, các tòa nhà có lưu lượng ổn định.

Van cân bằng tự động (Automatic Balancing Valve)

Sử dụng màng ngăn và lò xo bên trong để tự điều chỉnh độ mở van dựa trên áp suất chênh lệch hiện tại.

• Ưu điểm: Tự động duy trì lưu lượng mà không cần can thiệp con người.

• Nhược điểm: Giá thành cao, đòi hỏi chất lượng nước sạch (tránh kẹt màng).

• Ứng dụng: Hệ thống có tải lạnh thay đổi liên tục (như AHU, FCU).

Van cân bằng tĩnh & động

Van tĩnh thường là các loại van cơ có thể khóa vị trí (Manual). Trong khi đó, van động (Dynamic) là các loại van tự động hoặc van tích hợp van điều khiển (PICV), giúp hệ thống phản ứng linh hoạt với tải nhiệt thực tế.

Thông số kỹ thuật cần quan tâm

Khi đặt hàng van cân bằng, bạn cần làm việc chặt chẽ với các thông số sau:

• Kích thước: DN125 (đường kính trong 125mm).

• Áp suất làm việc: Phổ biến là PN16, nhưng hệ thống cao tầng có thể yêu cầu PN25.

• Tiêu chuẩn kết nối: Mặt bích BS (Anh), DIN (Đức) hoặc ANSI (Mỹ) – chọn sai sẽ không lắp vừa đường ống hiện hữu.

• Hệ số Kv: Đây là thông số quan trọng nhất cho biết khả năng lưu dẫn của van (Kv càng lớn, khả năng lưu lượng qua càng tốt).

• Vật liệu: Gang cầu là tiêu chuẩn cho hệ thống nước; Inox cho các hệ thống hóa chất hoặc thực phẩm.

• Nhiệt độ: Đảm bảo gioăng cao su chịu được nhiệt độ từ -10°C đến 120°C.

So sánh van cân bằng với các loại van khác

Việc sử dụng van cổng hay van bướm để điều tiết lưu lượng là một sai lầm nghiêm trọng vì chúng không có khả năng đo đạc và sẽ bị xói mòn nhanh chóng.

Tại sao nên sử dụng van cân bằng DN125?

Sử dụng van cân bằng mang lại lợi ích tài chính và vận hành lâu dài:

1. Tối ưu hiệu suất: Đảm bảo máy chiller, AHU hoạt động đúng công suất thiết kế.

2. Tiết kiệm điện: Máy bơm không phải chạy "gồng" do mất cân bằng, giảm tiêu hao điện năng đáng kể.

3. Bảo vệ thiết bị: Giảm tình trạng búa nước, rung lắc đường ống do dòng chảy hỗn loạn.

4. Tăng tuổi thọ: Giảm hao mòn cơ học cho các thiết bị điều khiển và máy bơm trung tâm.

5. Dễ dàng bảo trì: Nhờ các cổng đo áp suất, việc chẩn đoán bệnh cho hệ thống trở nên nhanh chóng.

Van cân bằng được sử dụng ở đâu?

Với kích thước DN125, thiết bị này thường hiện diện trong:

• Hệ thống HVAC: Tại các đường ống nhánh lớn dẫn lên các tầng tòa nhà văn phòng, khách sạn.

• Chiller & Cooling Tower: Điều tiết lưu lượng nước lạnh giữa các dàn trao đổi nhiệt.

• PCCC: Đảm bảo áp suất ổn định cho hệ thống chữa cháy tại các khu vực rủi ro cao.

• Công nghiệp: Nhà máy thực phẩm, dược phẩm – nơi đòi hỏi độ ổn định dòng chảy khắt khe.

• Cấp nước đô thị: Kiểm soát áp lực tại các trạm bơm trung chuyển.

Những sai lầm thường gặp khi lựa chọn van cân bằng DN125

1. Chọn sai hệ số Kv: Nhiều kỹ sư chỉ chọn theo kích thước mà quên tính toán hệ số lưu lượng Kv, dẫn đến van không thể điều tiết đủ nước.

2. Không tính tổn thất áp: Van cân bằng tạo ra một mức trở lực nhất định; nếu không tính toán, máy bơm sẽ bị thiếu áp đầu ra.

3. Lắp ngược chiều: Van cân bằng luôn có hướng dòng chảy (thường in hình mũi tên trên thân). Lắp ngược làm sai lệch hoàn toàn kết quả đo lưu lượng.

4. Không hiệu chỉnh sau lắp đặt: Van cân bằng cần được "cài đặt" (balancing) bằng thiết bị đo ngay sau khi lắp, nếu không nó chỉ là một đoạn ống bình thường.

Hậu quả của việc này là hệ thống mãi mãi không đạt được mức nhiệt độ yêu cầu, gây lãng phí đầu tư và tăng chi phí bảo trì không cần thiết.

Checklist lựa chọn van cân bằng

 Xác định đúng lưu lượng (m³/h) cần đi qua nhánh đó.

 Kiểm tra áp suất vận hành tối đa của bơm (PN16 hay PN25).

 Chọn vật liệu thân van phù hợp với lưu chất (Gang/Inox).

 Kiểm tra tiêu chuẩn mặt bích của hệ thống ống (BS/DIN).

 Xác định nhiệt độ môi chất làm việc.

 Ưu tiên thương hiệu có sẵn thiết bị đo lưu lượng đi kèm.

 Dự trù ngân sách cho việc thuê dịch vụ cân bằng hệ thống (Balancing service).

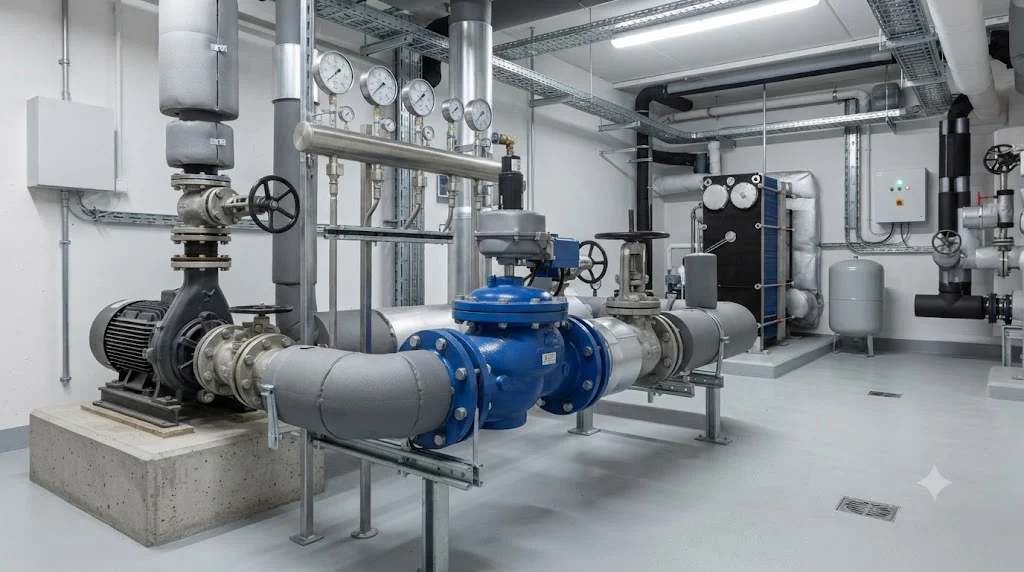

Hướng dẫn lắp đặt và bảo trì

1. Lắp đặt: Đảm bảo khoảng cách đường ống thẳng trước và sau van (thường 5D - 10D) để dòng chảy ổn định nhất.

2. Làm sạch: Vệ sinh đường ống trước khi lắp để tránh rác kẹt vào đĩa van.

3. Cân chỉnh: Liên hệ đơn vị chuyên môn đo đạc và thiết lập vị trí tay quay sau khi lắp.

4. Kiểm tra: Kiểm tra cổng đo áp định kỳ, tránh bị rỉ sét làm bít tắc cổng đo.

Câu hỏi thường gặp

Van cân bằng DN125 dùng cho hệ thống nào?

 Nó dùng cho các hệ thống HVAC, PCCC, cấp nước công nghiệp cần chia lưu lượng đều cho nhiều nhánh.

Có thay thế van cổng được không?

 Không, van cổng chỉ dùng để đóng mở, không có chức năng điều tiết chính xác.

Nên chọn van cơ hay tự động?

 Chọn cơ nếu hệ thống ổn định; chọn tự động nếu tải nhiệt thay đổi liên tục.

Bao lâu cần hiệu chỉnh?

 Nên kiểm tra lại mỗi 1-2 năm hoặc sau mỗi lần sửa chữa lớn hệ thống đường ống.

Kết luận và CTA

Van cân bằng DN125 là "chìa khóa" giúp hệ thống đường ống vận hành ổn định, tiết kiệm điện năng và kéo dài tuổi thọ thiết bị. Việc hiểu rõ nguyên lý và lựa chọn đúng thông số kỹ thuật là bước quan trọng để tối ưu hóa chi phí vận hành cho công trình của bạn. Đừng để hệ thống thủy lực "kém duyên" làm ảnh hưởng đến hiệu suất toàn dự án.
