Van Gạt Hơi: Giải Pháp Đóng Mở Nhanh Toàn Diện Cho Hệ Thống Nhiệt Công Nghiệp

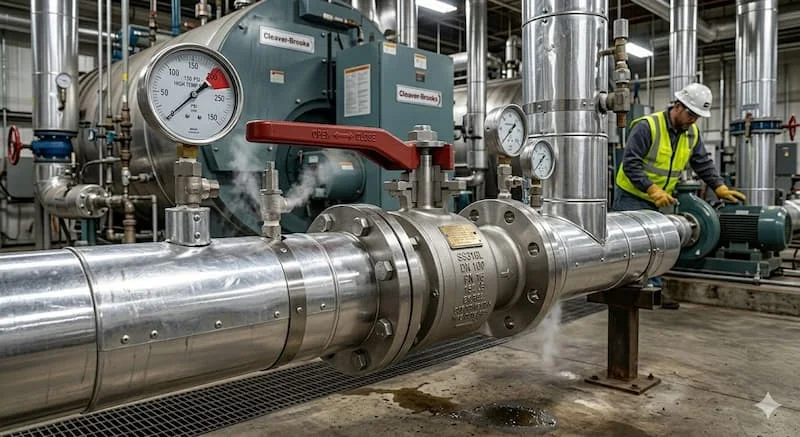

Trong quản lý dòng lưu chất tại các phân xưởng năng lượng, việc thiết lập những điểm ngắt dòng nhanh chóng và đáng tin cậy luôn là bài toán cốt lõi. Khác với các vị trí cần tinh chỉnh lưu lượng từ từ, các vị trí cô lập khẩn cấp hoặc chuyển hướng dòng chảy yêu cầu các cấu kiện cơ khí có khả năng phản ứng ngay lập tức. Giữa nhiều thiết bị kiểm soát trên thị trường, cấu kiện van bi tay gạt đóng vai trò cực kỳ quan trọng, giúp tối ưu hóa thời gian thao tác cho các kỹ sư vận hành. Đây là giải pháp kỹ thuật tối ưu để cắt dòng hơi nóng hoặc cô lập các nhánh ống phân phối chỉ trong một hành trình duy nhất.

Khi các nhà máy sử dụng nhầm các dòng van khóa thông thường không chuyên dụng cho môi trường nhiệt, hậu quả để lại vô cùng nặng nề. Nhiệt độ cao của hơi bão hòa sẽ nhanh chóng làm thiêu rụi các cơ cấu làm kín, dẫn đến hiện tượng thất thoát nhiệt lượng nghiêm trọng và làm tăng chi phí vận hành lò hơi. Đầu tư một dòng van chuyên dụng như van bi tay gạt hơi nóng là bước đi căn cơ để bảo vệ an toàn cho công nhân vận hành và duy trì áp suất ổn định cho toàn bộ hạ tầng cơ điện.

Van Gạt Hơi Là Gì?

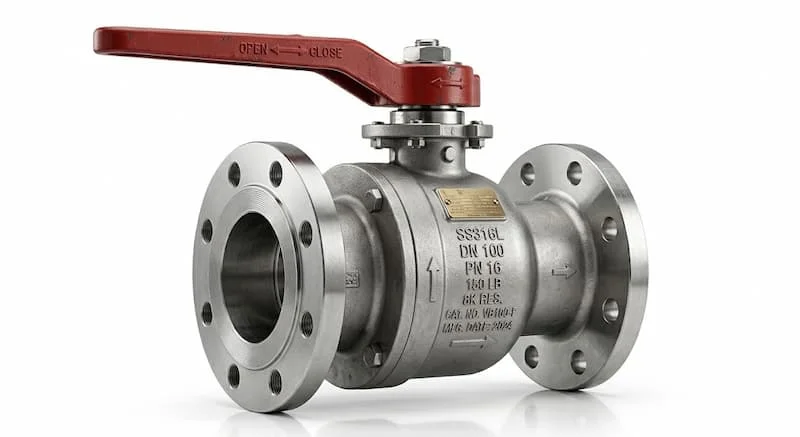

Định nghĩa bản chất kỹ thuật từ chuyên gia

Để định hình một cách chính xác theo ngôn ngữ kỹ thuật, van bi tay gạt là loại van sử dụng tay gạt cơ học để đóng mở hoàn toàn dòng hơi nóng hoặc các môi chất công nghiệp áp lực cao. Trên thực tế vận hành, thiết bị này bản chất là dòng van bi tay gạt được nghiên cứu, tối ưu hóa vật liệu phôi đúc và gia cố cơ cấu gioăng để chịu được điều kiện nhiệt độ cao cũng như áp suất lớn đặc thù của các hệ thống hơi bão hòa hoặc hơi quá nhiệt.

Năm đặc điểm nổi bật khẳng định giá trị vận hành

Dòng thiết bị van công nghiệp hơi nóng này chiếm trọn niềm tin của giới kỹ sư nhờ sở hữu năm ưu điểm thiết kế thực dụng:

• Đóng mở nhanh 90 độ: Chỉ cần một thao tác gạt nhẹ tay cầm vuông góc hoặc song song với đường ống để thay đổi trạng thái đóng hoặc mở ngay tức thì.

• Dễ vận hành: Cơ chế đòn bẩy của tay gạt dài giúp giảm đáng kể lực vặn, cho phép người vận hành thao tác nhanh mà không tốn nhiều sức.

• Kích thước nhỏ gọn: Tổng chiều dài và chiều cao của thân van tối ưu hơn rất nhiều so với van cổng hay van cầu, dễ dàng bố trí ở không gian hẹp.

• Độ kín cao: Cấu trúc bi tròn ép sát vào đệm van tạo ra rào cản tuyệt đối, ngăn chặn hiện tượng rò rỉ lòng van một cách hoàn hảo.

• Bảo trì đơn giản: Thiết kế module hóa cho phép kỹ thuật viên dễ dàng tháo rời để thay thế các vòng đệm làm kín khi đến chu kỳ bảo dưỡng.

Cấu Tạo Và Nguyên Lý Hoạt Động Của van bi tay gạt

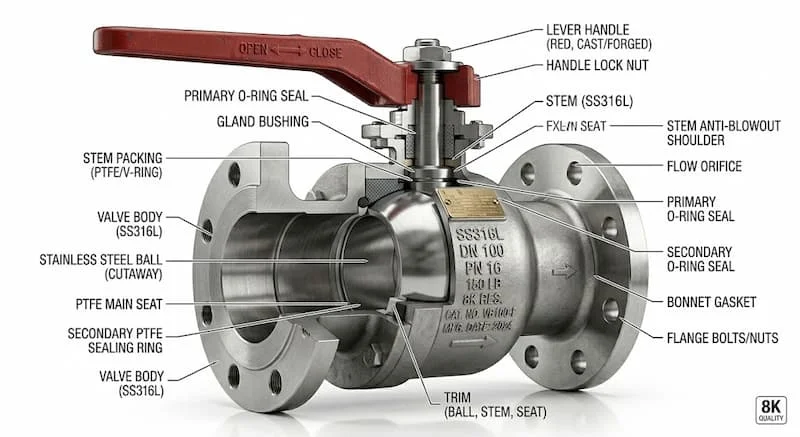

Chi tiết cấu tạo cơ khí chịu nhiệt độ cao

Một cấu kiện van khóa hơi tiêu chuẩn được tạo thành từ năm bộ phận cơ khí liên kết chặt chẽ:

• Thân van: Phần vỏ chịu tải lực chính, được chế tạo từ các mác inox cao cấp, thép đúc áp lực hoặc gang dẻo, bảo đảm không bị rỗ khí hay nứt vỡ dưới áp suất đường ống.

• Bi van: Khối kim loại hình cầu có khoét lỗ xuyên tâm, được gia công chính xác bằng máy CNC đạt độ bóng gương cao và có khả năng chịu nhiệt cao tuyệt vời.

• Trục van: Bộ phận truyền động trung gian kết nối tay gạt phía trên với viên bi phía dưới, làm từ thép không gỉ cường độ cao chống biến dạng xoắn.

• Tay gạt: Cần gạt cơ học bọc cao bọc nhựa cách nhiệt, giúp người đi ca điều khiển đóng mở nhanh toàn bộ hệ thống.

• Gioăng làm kín: Bộ phận quyết định độ kín của van hơi công nghiệp, sử dụng vật liệu PTFE tinh chất gia cường hoặc Graphite chịu nhiệt cao cấp.

Nguyên lý hoạt động dựa trên chuyển động xoay tâm

Cơ chế vận hành của dòng van này dựa trên nguyên lý xoay góc của vật thể hình cầu. Khi người vận hành gạt tay cầm một góc chính xác 90 độ, mô-men xoắn truyền qua trục van làm cho bi van xoay theo trục đứng. Khi lỗ xuyên tâm của bi van nằm trùng với hướng của đường ống, dòng hơi sẽ được thông suốt, đảm bảo lưu lượng tối đa và giảm thiểu tổn thất áp suất đến mức bằng không khi mở hoàn toàn.

Khi gạt tay cầm quay ngược lại một góc 90 độ, phần thân đặc của bi van sẽ quay ra chặn đứng dòng lưu chất. Lực ép từ áp suất hệ thống đẩy viên bi tịnh tiến nhẹ và ép chặt vào bề mặt gioăng làm kín phía hạ nguồn, tạo nên độ kín khít tuyệt đối cho điểm ngắt dòng.

Các Loại van bi tay gạt Phổ Biến Hiện Hiện Nay

Để đáp ứng các yêu cầu khắt khe trong từng ngành công nghiệp, thiết bị được phân chia thành bốn nhóm chủ lực:

Van gạt hơi inox

Được cấu chế từ các mác thép không gỉ cao cấp như inox 304 hay inox 316. Dòng van bi hơi nóng này có khả năng chống ăn mòn hóa học xuất sắc, là lựa chọn bắt buộc cho các hệ thống thực phẩm, nhà máy dược phẩm và các môi trường có tính axit cao.

Van gạt hơi thép

Sử dụng phôi thép đúc chịu nhiệt chuyên dụng, dòng van này có khả năng chịu lực nén cơ học cực tốt, chuyên phục vụ cho các hệ thống hơi nóng áp suất cao tại các trạm phân phối trung tâm hoặc đường ống trục chính của nhà máy công nghiệp nặng.

Van gạt hơi mặt bích

Thiết kế dành riêng cho các đường ống lớn có kích thước từ DN50 trở lên. Kết nối mặt bích theo các tiêu chuẩn quốc tế giúp cụm van chịu được rung chấn cơ học cực tốt và ngăn chặn hiện tượng phá hủy khớp nối khi hệ thống có áp suất cao.

Van gạt hơi nối ren

Giải pháp tối ưu cho các hệ thống nhỏ, các đường ống nhánh hoặc vị trí lắp đặt máy móc đơn lẻ. Ưu điểm nổi bật của dòng này là trọng lượng nhẹ, giá thành đầu tư rẻ và khả năng lắp đặt nhanh chóng bằng các dụng cụ cầm tay cơ bản.

Thông Số Kỹ Thuật van bi tay gạt

Quá trình lựa chọn và kiểm tra tính tương thích kỹ thuật cần căn cứ vào các thông số van bi tay gạt định lượng sau:

• Kích thước danh nghĩa đường ống: Trải dài dải size từ DN15 cho đến DN200, đáp ứng cả đường ống phụ trợ lẫn đường ống phân phối chính.

• Áp suất vận hành định mức: Phân cấp chịu tải cơ học rõ ràng thông qua các tiêu chuẩn áp lực PN16, PN25 cho đến PN40.

• Nhiệt độ làm việc an toàn: Khả năng chịu nhiệt bền bỉ trong biên độ rộng từ 180 độ C cho đến ngưỡng cực hạn 350 độ C đối với các dòng van thân thép đệm graphite.

• Vật liệu chế tạo thân van: Đa dạng tùy chọn bao gồm Inox 304, Inox 316, Thép đúc áp lực và Gang dẻo chịu nhiệt.

• Kiểu kết nối cơ khí: Linh hoạt các phương thức nối ren tiêu chuẩn, kết nối mặt bích chịu áp hoặc hàn kín trực tiếp vào đường ống.

So Sánh van bi tay gạt Với Van Cầu Hơi

Để giúp các chủ đầu tư có quyết định đúng đắn khi thiết kế phòng van, chúng ta cùng phân tích hai dòng van phổ biến nhất thông qua bảng so sánh kỹ thuật:

van bi tay gạt

• Ưu điểm: Khả năng đóng mở nhanh chỉ với góc 90 độ, giúp cô lập hệ thống tức thì trong trường hợp xảy ra sự cố. Tổn thất áp suất thấp gần như bằng không do dòng lưu chất đi thẳng qua lỗ bi. Thiết bị dễ thao tác và có chi phí đầu tư ban đầu rất hợp lý.

• Nhược điểm: Không phù hợp điều tiết lưu lượng liên tục. Nếu hé mở van ở các góc hẹp, dòng hơi cao tốc sẽ tạo lực xé mạnh làm mòn vẹt gioăng làm kín và gây xước bề mặt bi van.

Van cầu hơi

• Ưu điểm: Thiết kế vách ngăn chữ S cho khả năng điều tiết lưu lượng tốt và mịn màng ở nhiều mức độ khác nhau mà không sợ làm tổn hại đến các linh kiện bên trong lòng van.

• Nhược điểm: Thời gian đóng mở chậm hơn rất nhiều do phải xoay vô lăng nhiều vòng. Tổn thất áp suất qua van lớn do dòng hơi phải đổi hướng di chuyển liên tục trong thân bầu.

Tại Sao Nhiều Nhà Máy Ưu Tiên van bi tay gạt?

Sự xuất hiện ngày càng phổ biến của dòng van này tại các phân xưởng sản xuất xuất phát từ năm lợi ích kinh tế và kỹ thuật cốt lõi:

• Tiết kiệm thời gian vận hành: Thao tác đóng ngắt diễn ra trong tích tắc giúp nâng cao năng suất ca làm việc và tăng tốc độ xử lý sự cố.

• Giảm thiểu tối đa chi phí bảo trì: Cấu trúc cơ khí đơn giản, ít chi tiết chuyển động phức tạp giúp hạn chế hỏng hóc vặt, kéo dài chu kỳ bảo dưỡng định kỳ.

• Độ kín khít lý tưởng: Cơ chế tự làm sạch bề mặt bi khi xoay giúp gạt bỏ cặn bẩn, bảo đảm van luôn đóng kín hoàn toàn sau thời gian dài sử dụng.

• Hoạt động ổn định lâu dài: Phôi vật liệu tiêu chuẩn cao giúp thiết bị duy trì công suất vận hành trơn tru, không bị bó kẹt ty van do giãn nở nhiệt.

• Giá thành đầu tư hợp lý: Mang lại hiệu quả kinh tế cực cao, giúp các chủ doanh nghiệp tối ưu hóa ngân sách vật tư cho các dự án quy mô lớn.

van bi tay gạt Được Sử Dụng Trong Những Hệ Thống Nào?

Nhờ tính đa năng và năng lực vận hành mạnh mẽ, thiết bị này là cấu kiện không thể thiếu trong nhiều hạ tầng kỹ thuật:

• Hệ thống lò hơi phân xưởng: Định vị tại các đường xả nước ngưng, nhánh cấp hơi phụ trợ hoặc các vị trí bypass xung quanh van giảm áp.

• Nhà máy chế biến thực phẩm: Kiểm soát dòng hơi nóng cấp cho các nồi nấu công nghiệp, hệ thống tiệt trùng bao bì sản phẩm.

• Nhà máy dệt nhuộm và hoàn tất vải: Cấp nhiệt nhanh cho các bồn nhuộm cao áp, buồng sấy khô xơ sợi yêu cầu đóng ngắt dòng liên tục.

• Nhà máy sản xuất giấy và bột giấy: Điều khiển dòng hơi phân phối vào các lô sấy ép, gia nhiệt cho chu trình nấu bột giấy.

• Nhà máy sản xuất hóa chất: Vận hành trên các đường ống dẫn môi chất nhiệt độ cao nhờ dòng thân inox chống ăn mòn tuyệt đối.

• Hệ thống điều hòa không khí HVAC: Quản lý dòng lưu chất trong các cụm trao đổi nhiệt và mạng lưới nước nóng trung tâm của tòa nhà.

• Hệ thống dầu nóng truyền nhiệt: Lắp đặt tại các chu trình tuần hoàn dầu tải nhiệt của các lò dầu chiếm dòng nhiệt lượng lớn.

Những Sai Lầm Thường Gặp Khi Chọn van bi tay gạt

Việc thiếu kinh nghiệm trong khâu lựa chọn thông số kỹ thuật có thể dẫn đến những hậu quả nghiêm trọng cho hệ thống áp lực:

• Chọn van nước thay cho van hơi: Đây là sai lầm nguy hiểm nhất. Các dòng van nước thông thường dùng gioăng cao su sẽ bị chảy nhão ngay lập tức khi gặp hơi nóng, gây rò rỉ và mất an toàn nghiêm trọng.

• Chọn sai vật liệu thân van: Sử dụng van thân gang thông thường cho môi trường hơi quá nhiệt có áp suất lớn, dẫn đến hiện tượng nứt vỡ thân van do sốc nhiệt.

• Chọn sai cấp áp lực định mức: Sử dụng van cấp áp PN16 cho đường ống có áp suất vận hành thường xuyên ở mức PN25, làm giảm tuổi thọ thiết bị một cách nhanh chóng.

• Không kiểm tra nhiệt độ làm việc của gioăng: Mua nhầm van có phần đệm làm kín chỉ chịu được 120 độ C lắp cho hệ thống hơi bão hòa 200 độ C.

• Chọn sai kiểu kết nối cơ khí: Mua van mặt bích sai tiêu chuẩn lỗ bulông với đường ống có sẵn, dẫn đến việc không thể lắp đặt đồng bộ hoặc gây hở bích khi siết lực.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Chọn Phù Hợp Và Checklist Mua Hàng

Cách chọn van bi tay gạt phù hợp qua năm bước tiêu chuẩn của kỹ sư

• Bước 1: Xác định môi chất lưu thông bên trong đường ống là hơi bão hòa, hơi khô hay có lẫn hóa chất ăn mòn để chọn chất liệu vỏ van.

• Bước 2: Kiểm tra chính xác nhiệt độ hơi tại điểm lắp đặt để quyết định lựa chọn dòng gioăng PTFE hay gioăng Graphite chịu nhiệt.

• Bước 3: Xác định áp suất hệ thống tại thời điểm cao nhất, bảo đảm thông số áp lực của van luôn lớn hơn áp suất hoạt động từ 20% trở lên.

• Bước 4: Lựa chọn vật liệu phù hợp giữa các dòng inox 304, 316 hoặc thép đúc dựa trên điều kiện môi trường xung quanh nhà xưởng.

• Bước 5: Kiểm tra tiêu chuẩn kết nối cơ khí hiện tại để chọn đúng chuẩn nối ren NPT, BSPT hoặc các tiêu chuẩn mặt bích đồng bộ.

Bộ checklist mua hàng nghiêm ngặt cho phòng thu mua vật tư

Trước khi quyết định xuống tiền nhập kho thiết bị, quý khách hàng cần tiến hành đối chiếu toàn bộ các tiêu chí kỹ thuật sau:

• Kiểm tra kích thước DN xem có hoàn toàn trùng khớp với đường kính ngoài của hệ thống ống dẫn hay không.

• Kiểm tra cấp áp lực PN của thân van phải đạt chuẩn an toàn theo hồ sơ thiết kế ban đầu.

• Kiểm tra dải nhiệt độ tối đa được khắc trên thân van hoặc ghi trong catalogue đi kèm.

• Chọn vật liệu phù hợp với tính chất hóa lý của dòng lưu chất để tránh hiện tượng ăn mòn điện hóa.

• Kiểm tra nguồn gốc xuất xứ rõ ràng của thương hiệu sản xuất để tránh mua phải hàng nhái.

• Yêu cầu cung cấp đầy đủ giấy tờ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ chính ngạch.

• Kiểm tra điều khoản bảo hành của đơn vị phân phối nhằm bảo đảm quyền lợi kỹ thuật lâu dài.

FAQ - Câu Hỏi Thường Gặp Về van bi tay gạt

Thiết bị van bi tay gạt có phải là dòng van bi tay gạt hay không?

Trong đa số các trường hợp ứng dụng thực tế, van bi tay gạt chính là dòng van bi tay gạt nhưng được tối ưu hóa đặc biệt về phần phôi kim loại chịu lực và cấu trúc gioăng phớt chịu nhiệt để làm việc an toàn trong hệ thống hơi nóng.

Dòng van gạt hơi có thể lắp đặt cho hệ thống lò hơi được không?

Có, thiết bị này hoàn toàn vận hành xuất sắc trong hệ thống lò hơi nếu ngay từ đầu bạn chọn đúng dòng van làm từ vật liệu thép đúc hoặc inox kết hợp với gioăng làm kín chịu nhiệt chuyên dụng.

Khi nào nên ưu tiên chọn van gạt hơi inox thay vì van thép đúc?

Quý khách hàng nên chọn dòng thân inox khi hệ thống phục vụ cho ngành thực phẩm, dược phẩm yêu cầu độ sạch cao hoặc môi trường có tính ăn mòn. Dòng van thép đúc sẽ được ưu tiên cho các hệ thống có áp suất và nhiệt độ siêu cao của công nghiệp nặng để tối ưu chi phí.

Khả năng chịu nhiệt độ tối đa của dòng sản phẩm này là bao nhiêu?

Tùy thuộc vào thiết kế cấu trúc của từng model cụ thể, các dòng van gạt hơi tiêu chuẩn hiện nay có thể làm việc bền bỉ trong dải nhiệt độ dao động rộng từ 180 độ C cho đến 350 độ C.

Thiết bị van gạt hơi có thể dùng để điều tiết lưu lượng dòng chảy không?

Về mặt cơ học, bạn có thể gạt van ở các góc hẹp để điều tiết lưu lượng tạm thời. Tuy nhiên, các chuyên gia khuyến cáo không nên sử dụng thiết bị này như một van điều tiết chuyên dụng vì dòng hơi cao tốc sẽ nhanh chóng làm xói mòn gioăng và hỏng van.

Có Nên Sử dụng Van Gạt Hơi?

Tựu trung lại, van gạt hơi chính là giải pháp đóng mở nhanh, sở hữu độ kín khít cao và cực kỳ dễ vận hành cho các hệ thống hơi nóng công nghiệp hiện đại. Việc thấu hiểu bản chất kỹ thuật và lựa chọn đúng vật liệu, thông số áp lực sẽ giúp toàn bộ hệ thống của doanh nghiệp vận hành ổn định, an toàn tuyệt đối và tiết kiệm tối đa chi phí bảo trì lâu dài. Đây là khoản đầu tư vô cùng xứng đáng cho những phân xưởng muốn tối ưu hóa hiệu suất năng lượng và tốc độ vận hành dòng lưu chất đối với van gạt hơi.
