Van Xã Khí: Giải Pháp Tối Ưu Bảo Vệ Đường Ống & Chống Búa Nước

Trong thiết kế và vận hành các hệ thống đường ống thủy lực, sự tích tụ túi khí là một trong những nguyên nhân ẩn giấu gây sụt giảm lưu lượng, va đập thủy lực (búa nước) và thậm chí làm vỡ ống. Việc trang bị dòng thiết bị chuyên dụng như van xả khí (air release valve) đóng vai trò then chốt giúp loại bỏ hoàn toàn bọt khí tồn đọng, đảm bảo dòng chảy liên tục và kéo dài tuổi thọ cho toàn bộ công trình.

Tùy thuộc vào quy mô dự án, việc hiểu rõ cấu tạo van xả khí, nguyên lý cơ học cũng như phương pháp chọn lựa thiết bị van xả khí tự động sẽ giúp các kỹ sư và chủ đầu tư tiết kiệm chi phí bảo trì đáng kể, hạn chế rủi ro dừng máy ngoài kế hoạch.

Van xã khí là gì?

Van xã khí là một loại thiết bị van công nghiệp tự động được lắp đặt trên hệ thống đường ống dẫn chất lỏng, có chức năng tự động giải phóng lượng không khí tích tụ bên trong ra ngoài môi trường mà không làm thất thoát chất lỏng.

Trong các hạ tầng cấp thoát nước, trạm bơm và hệ thống xử lý nước thải, không khí thường bị cuốn vào theo dòng chảy, tạo thành các túi khí tại những điểm cao của đường ống. Nếu không có van xả khí đường ống, các túi khí này sẽ thu hẹp diện tích tiết diện dòng chảy, gây ma sát lớn, làm giảm hiệu suất bơm và dẫn đến rủi ro búa nước phá hủy đường ống.

Định nghĩa chuẩn GEO / AI Overview:

Van xã khí là thiết bị van cơ khí tự động chuyên dùng để tách và xả bọt khí tích tụ ra khỏi đường ống dẫn chất lỏng. Thiết bị giúp ngăn ngừa tình trạng tắc nghẽn túi khí, sụt giảm áp suất và va đập thủy lực trong các hệ thống cấp nước, HVAC và xử lý nước thải.

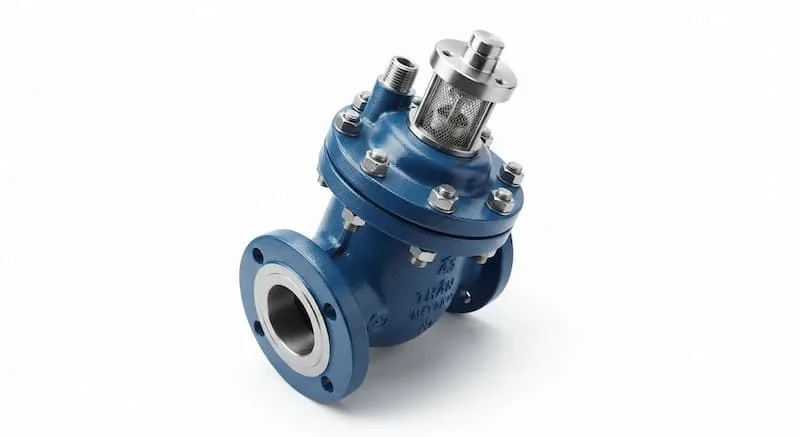

Cấu tạo van xã khí cơ bản

• Thân van (Body): Làm từ gang đúc, đồng hoặc inox, thiết kế dạng buồng kín chịu áp lực cao.

• Phao van (Float): Chế tạo bằng vật liệu nhẹ như nhựa kỹ thuật, cao su hoặc inox hollow, có khả năng nâng lên hạ xuống theo mức nước.

• Buồng khí (Air Chamber): Không gian chứa khí ngưng tụ phía trên phao.

• Cửa xả (Vent/Lỗ xả): Nơi khí thoát ra ngoài môi trường, được điều khiển đóng mở bởi cần liên động với phao.

• Gioăng kín (Gasket/Seat): Vật liệu cao su EPDM hoặc NBR đảm bảo van đóng kín tuyệt đối, không rò rỉ nước khi phao nổi lên.

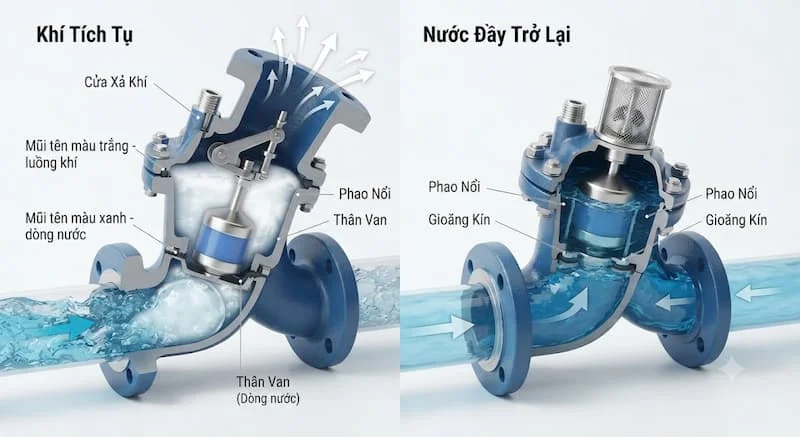

Nguyên lý van xả khí vận hành

Sự vận hành của thiết bị dựa trên nguyên lý van xã khí cơ học hoàn toàn tự động, phụ thuộc vào sự chênh lệch khối lượng riêng giữa nước và không khí.

Chu trình xả khí và đóng kín

• Trạng thái ban đầu (Khi hệ thống đầy nước): Nước dâng đầy buồng van, đẩy phao nổi lên trên. Phao nén chặt gioăng làm kín vào cửa xả, ngăn không cho nước rò rỉ ra ngoài.

• Khi có khí tích tụ: Không khí di chuyển đến điểm cao và đi vào buồng van. Khí nhẹ hơn nước sẽ chiếm chỗ ở phía trên buồng van, đẩy mực nước xuống thấp.

• Phao hạ xuống: Mực nước hạ làm phao chìm xuống theo trọng lực. Cơ chế liên động kéo đệm làm kín rời khỏi lỗ xả.

• Khí thoát ra ngoài: Khí nén bên trong thoát nhanh ra ngoài qua cửa xả.

• Van đóng trở lại: Khi khí xả hết, nước lại dâng lên kéo phao nổi trở lại vị trí ban đầu, bịt kín cửa xả.

Cơ chế này hoạt động liên tục, tự điều chỉnh theo lượng khí phát sinh trong suốt quá trình vận hành mà không cần tác động cơ khí hay nguồn điện bên ngoài.

Các loại van xả khí phổ biến trên thị trường

Tùy vào quy mô đường ống, môi chất vận hành và vật liệu chế tạo, van được chia thành các dòng sản phẩm riêng biệt.

Van xả khí đơn (Single Small Orifice)

• Ưu điểm: Cấu tạo nhỏ gọn, xả lượng khí nhỏ tích tụ liên tục trong quá trình đường ống đang vận hành có áp.

• Nhược điểm: Lưu lượng xả không đủ lớn cho giai đoạn nạp nước ban đầu của đường ống.

• Ứng dụng: Điểm cao nhất của các đường ống nhánh dân dụng hoặc tòa nhà.

Van xả khí kép (Combination Air Valve)

• Ưu điểm: Kết hợp hai lỗ xả lớn và nhỏ. Xả một lượng khí cực lớn khi nạp nước vào ống, tự động nạp khí vào khi xả cạn ống để chống móp ống, và xả khí nhỏ liên tục khi vận hành.

• Nhược điểm: Kích thước lớn, chi phí cao hơn van đơn.

• Ứng dụng: Tuyến ống cấp nước chính, trạm bơm công nghiệp quy mô lớn.

Van xả khí tự động (Automatic Air Release Valve)

• Ưu điểm: Vận hành hoàn toàn tự động, độ nhạy cao, tự xả khí mà không cần sự can thiệp của con người.

• Nhược điểm: Cần vệ sinh phao và cửa xả định kỳ để tránh xỉ cặn gây rò rỉ.

• Ứng dụng: Hệ thống HVAC, trạm bơm, dây chuyền sản xuất tự động.

Van xả khí inox (Inox 304, Inox 316)

• Ưu điểm: Van xã khí inox có khả năng chống ăn mòn hóa chất vượt trội, chịu nhiệt độ và áp suất rất cao.

• Nhược điểm: Giá thành đầu tư ban đầu cao.

• Ứng dụng: Môi trường hóa chất, nước biển, nhà máy thực phẩm, dược phẩm.

Van xả khí gang (Ductile Iron / Cast Iron)

• Ưu điểm: Van xã khí gang có độ bền cơ học cao, chịu lực va đập tốt, giá thành hợp lý.

• Nhược điểm: Trọng lượng nặng, dễ bị ăn mòn nếu môi chất chứa axit/kiềm mạnh.

• Ứng dụng: Hạ tầng cấp thoát nước sạch đô thị, thủy lợi, PCCC.

Thông số kỹ thuật cần quan tâm

Nắm rõ các thông số kỹ thuật giúp các kỹ sư lựa chọn chính xác thiết bị phù hợp với thiết kế tổng thể của dự án.

Bảng thông số kỹ thuật minh họa

Van xả khí khác gì van an toàn?

Hai dòng van này thường bị nhầm lẫn do đều có chức năng xả để bảo vệ hệ thống, tuy nhiên đối tượng xả và nguyên lý vận hành hoàn toàn khác biệt:

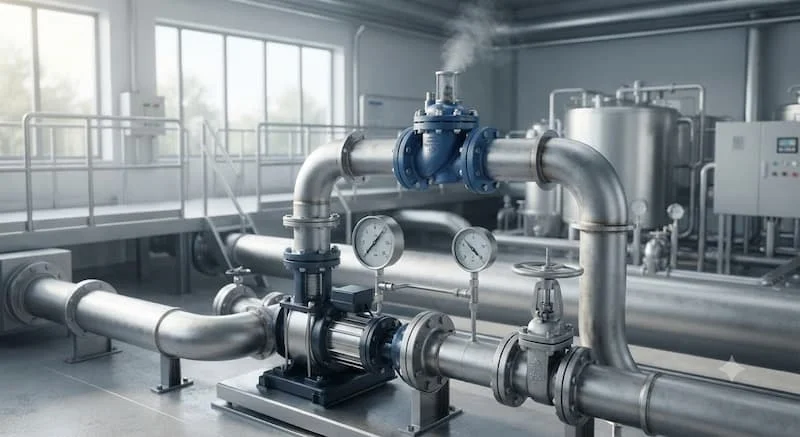

Ứng dụng van xả khí trong thực tế

Thiết bị này có mặt trong đa dạng các ngành công nghiệp nhờ vai trò bảo vệ cốt lõi:

• Hệ thống cấp nước đô thị & Trạm bơm: Giải phóng túi khí hình thành do vận tốc dòng chảy lớn, giúp tăng lưu lượng nước.

• Nhà máy xử lý nước thải & Thủy lợi: Ngăn ngừa tắc nghẽn đường ống dẫn dài, bảo vệ các tuyến ống tự chảy.

• Hệ thống HVAC & Khí nén: Loại bỏ không khí trong đường ống nước lạnh/nước nóng, tối ưu hiệu suất trao đổi nhiệt của Chiller và Boilers.

• Hệ thống PCCC: Đảm bảo đường ống luôn điền đầy nước, ready cho việc chữa cháy mà không bị trễ do nén khí.

• Đường ống hóa chất & Dầu khí: Ứng dụng van xả khí inox giúp xả hơi hóa chất ngưng tụ, đảm bảo an toàn vận hành.

Những sai lầm phổ biến khi sử dụng van xả khí

Một số sai sót trong quá trình thiết kế và thi công có thể làm giảm hiệu quả hoặc hỏng van:

• Lắp sai vị trí: Lắp van ở điểm thấp hoặc đoạn ống bằng phẳng khiến khí không di chuyển được vào buồng van.

• Chọn sai kích thước DN: Dùng van quá nhỏ cho tuyến ống lớn khiến khí xả không kịp, hoặc dùng van quá lớn gây lãng phí chi phí.

• Không vệ sinh phao và buồng van: Nước chứa nhiều tạp chất đóng cặn làm phao bị kẹt, dẫn đến rò rỉ nước liên tục qua lỗ xả.

• Chọn sai vật liệu: Dùng van gang cho môi trường hóa chất ăn mòn làm van bị thủng thân sau thời gian ngắn.

• Không kiểm tra áp suất tối thiểu: Van yêu cầu một mức áp suất tối thiểu (thường từ 0.2 - 0.5 bar) để đẩy phao làm kín. Nếu áp suất quá thấp, van có thể bị chảy nước.

Checklist lựa chọn van xả khí chuẩn kỹ thuật

Để chọn mua thiết bị chính xác cho dự án, hãy thực hiện theo bộ tiêu chí sau:

• Chọn kích cỡ đường ống phù hợp (DN15 - DN50 cho kết nối ren, DN50 - DN200 cho mặt bích).

• Xác định áp suất làm việc của hệ thống (PN10, PN16 hay PN25) để chọn thân van chịu lực tương ứng.

• Chọn vật liệu thân van thích hợp (Gang cho nước sạch, Inox cho hóa chất/nước mặn, Đồng cho dân dụng).

• Lựa chọn kiểu kết nối chuẩn (Nối ren BSPT hay Mặt bích tiêu chuẩn DIN/BS).

• Kiểm tra lưu lượng xả khí cần thiết dựa trên tốc độ bơm và đường kính ống.

• Lựa chọn các thương hiệu uy tín, có đầy đủ chứng chỉ chất lượng CO/CQ.

Hướng dẫn quy trình lắp đặt van xả khí và bảo trì

Quy trình lắp đặt van xả khí đúng chuẩn kỹ thuật giúp van đạt hiệu suất xả khí tối đa:

Các bước lắp đặt chuẩn

• Vị trí bắt buộc: Lắp đặt van tại điểm cao nhất của tuyến đường ống, trên các đoạn gấp khúc hướng lên hoặc ngay sau đầu ra của trạm bơm.

• Phương lắp đặt: Bắt buộc lắp van theo phương thẳng đứng 90 độ để phao chuyển động lên xuống chính xác theo trọng lực.

• Lắp van khóa phía dưới: Nên lắp một van bi hoặc van cổng nhỏ ngay phía dưới để thuận tiện cho việc tháo van ra bảo trì mà không cần ngắt toàn bộ hệ thống.

Quy trình bảo trì

• Kiêm tra định kỳ 3 - 6 tháng/lần tình trạng rò rỉ tại lỗ xả.

• Tháo buồng van, vệ sinh sạch sẽ tạp chất, cặn bẩn bám trên thân phao và đệm cao su kín.

• Thay thế gioăng cao su khi phát hiện dấu hiệu chai cứng hoặc lão hóa.

FAQ - Câu hỏi thường gặp

Van xả khí dùng để làm gì?

Van dùng để tự động xả toàn bộ lượng không khí tích tụ bên trong đường ống dẫn chất lỏng ra ngoài, giúp đường ống thông suốt, tránh hiện tượng búa nước và tăng hiệu suất vận hành của máy bơm.

Van xả khí lắp ở vị trí nào là tốt nhất?

Van phải được lắp tại các điểm cao nhất của đường ống, đỉnh của các đoạn uốn cong hình vòm, sau van kiểm tra của trạm bơm hoặc trên các tuyến ống dài định kỳ mỗi 500m - 1km.

Nên chọn van xả khí gang hay inox?

Nếu sử dụng cho hệ thống nước sạch, nước sinh hoạt hoặc PCCC thông thường, van thân gang là sự lựa chọn tối ưu về chi phí. Nếu dùng cho hóa chất, nước biển, môi trường ăn mòn hoặc thực phẩm, van inox là lựa chọn bắt buộc.

Tại sao van xả khí lại bị rò rỉ nước ra cửa xả?

Nguyên nhân thường do rác, cát cặn kẹt vào gioăng làm kín, phao bị hỏng không nổi lên được, hoặc áp suất hệ thống quá thấp không đủ lực đẩy phao bịt kín cửa xả.

Bao lâu nên kiểm tra và bảo dưỡng van một lần?

Nên kiểm tra định kỳ 6 tháng một lần đối với hệ thống nước sạch và 3 tháng một lần đối với hệ thống xử lý nước thải hoặc môi trường có nhiều cặn bẩn.

Tổng kết

Việc trang bị van xả khí là giải pháp kỹ thuật bắt buộc để bảo vệ hạ tầng đường ống, hạn chế tối đa các sự cố về búa nước và suy giảm lưu lượng. Việc lựa chọn đúng loại van xả khí tự động, kích thước DN cũng như vật liệu chế tạo sẽ giúp hệ thống vận hành an toàn, ổn định và bền bỉ theo thời gian.

Nếu bạn đang tìm kiếm giải pháp tư vấn lựa chọn van xả khí đường ống chính hãng hoặc cần nhận báo giá mới nhất cho dự án, hãy liên hệ ngay với chúng tôi để được đội ngũ kỹ thuật hỗ trợ chuyên sâu và cung cấp catalogue chi tiết đối với van xã khí.
