Van 1 Chiều Lò Xo DN100: Cấu Tạo, Thông Số Và Hướng Dẫn Lựa Chọn

Trong các hệ thống đường ống có lưu lượng lớn như trạm cấp nước, hệ thống xử lý nước thải, mạng lưới PCCC hay các dây chuyền sản xuất công nghiệp, hiện tượng dòng chảy ngược luôn là một thách thức kỹ thuật. Khi máy bơm đột ngột dừng lại, khối lượng lưu chất khổng lồ trong đường ống có xu hướng dội ngược trở lại, tạo ra áp lực lớn (búa nước) có thể gây hư hỏng nghiêm trọng cho cánh bơm, vỡ đường ống và làm gián đoạn toàn bộ hệ thống vận hành. Đặc biệt với các đường ống có kích thước danh nghĩa DN100, việc lựa chọn một thiết bị kiểm soát dòng chảy có khả năng đóng mở nhanh, độ kín cao và chịu được áp suất vận hành lớn là yếu tố tiên quyết. Van 1 chiều lò xo DN100 chính là giải pháp kỹ thuật tối ưu, mang lại sự ổn định, an toàn và hiệu quả cho các hệ thống công nghiệp hiện đại. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và kinh nghiệm lựa chọn dòng van này để đảm bảo hiệu suất đầu tư cao nhất.

Van 1 chiều lò xo DN100 là gì?

Van 1 chiều lò xo DN100 là dòng van công nghiệp được thiết kế với kích thước danh nghĩa DN100 (tương đương đường ống 4 inch hay đường kính ngoài khoảng 114mm), chuyên dụng để ngăn chặn dòng lưu chất chảy ngược về phía nguồn cấp. Điểm khác biệt lớn nhất của dòng van này nằm ở cơ cấu lò xo nén, giúp đĩa van đóng lại tức thì ngay khi dòng chảy mất động năng, thay vì phụ thuộc hoàn toàn vào trọng lực như các loại van lá lật truyền thống.

• Tại sao cần dùng van 1 chiều kích thước lớn? Ở quy mô công nghiệp (DN100 trở lên), lưu lượng dòng chảy rất lớn và vận tốc di chuyển của lưu chất cao. Nếu không có van 1 chiều lò xo, mỗi lần dừng bơm sẽ xảy ra hiện tượng "búa nước" mạnh, gây rung lắc dữ dội.

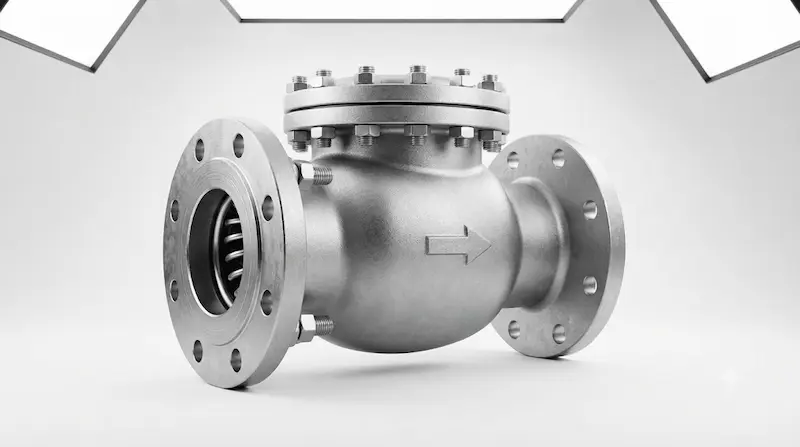

• Cấu tạo đặc trưng:

  • Thân van: Thường được đúc nguyên khối bằng gang cầu, inox hoặc thép đúc để chịu áp suất.

  • Đĩa van: Thiết kế dạng hình đĩa, di chuyển dọc theo trục dẫn hướng.

  • Lò xo: Thành phần quan trọng nhất, cung cấp lực đẩy để ép chặt đĩa van vào gioăng làm kín.

  • Gioăng làm kín: Thường là EPDM, NBR hoặc PTFE, đảm bảo độ kín khít tuyệt đối.

  • Kết nối mặt bích: Đảm bảo khả năng chịu áp lực cao và dễ dàng bảo trì trong hệ thống ống công nghiệp.

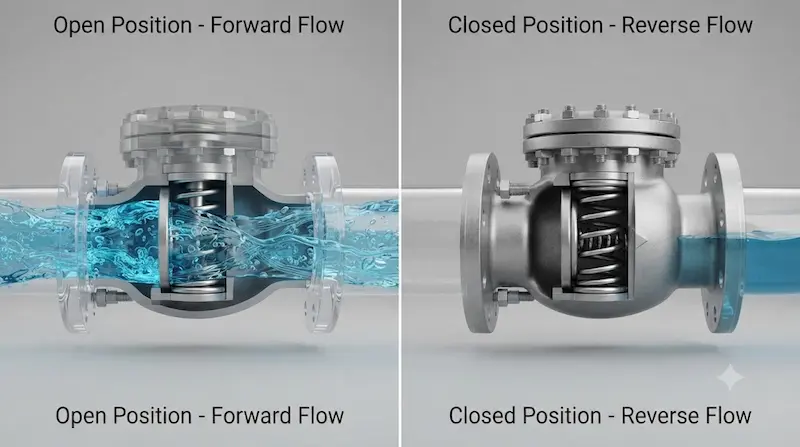

Nguyên lý hoạt động của van 1 chiều lò xo DN100

Nguyên lý vận hành của van 1 chiều lò xo DN100 dựa trên sự cân bằng áp suất và lực đàn hồi, mang lại khả năng phản ứng cực nhanh trước mọi sự thay đổi đột ngột của dòng chảy.

• Khi dòng chảy đi đúng hướng: Khi máy bơm hoạt động, áp lực dòng lưu chất đủ mạnh sẽ thắng lực đàn hồi của lò xo. Đĩa van bị đẩy lùi về phía sau, mở ra khoảng không gian cho nước/khí/hóa chất lưu thông. Lúc này, lò xo bị nén chặt bên trong thân van.

• Khi dòng chảy đảo chiều: Ngay khi máy bơm dừng hoặc tốc độ dòng chảy giảm xuống gần bằng 0, lò xo sẽ bung ra, đẩy đĩa van quay trở lại vị trí làm kín trước khi dòng nước kịp chảy ngược.

Tại sao van lò xo đóng nhanh? Khác với van lá lật (phụ thuộc vào việc đĩa van "rơi" xuống), lò xo cung cấp một lực nén chủ động. Điều này giúp ngăn chặn triệt để va đập thủy lực, bảo vệ máy bơm và các phụ kiện trên đường ống khỏi hư hỏng. Đây là lý do tại sao trong các hệ thống đòi hỏi độ chính xác cao như PCCC hay chiller, van 1 chiều lò xo luôn là lựa chọn ưu tiên.

Phân loại van 1 chiều lò xo DN100 phổ biến

Tùy vào môi trường lưu chất và yêu cầu của hệ thống, người dùng có thể lựa chọn các loại vật liệu chế tạo khác nhau cho dòng van DN100:

1. Van 1 chiều lò xo gang

Đây là lựa chọn "kinh tế" nhất, thường được sử dụng trong các hệ thống cấp thoát nước sạch, nước thải không quá ăn mòn. Thân gang cầu được phủ lớp sơn Epoxy chống gỉ, đảm bảo độ bền trong môi trường lắp đặt trong nhà hoặc ngoài trời.

2. Van 1 chiều lò xo inox (SUS304/SUS316)

Dòng van này có khả năng chống ăn mòn tuyệt vời, phù hợp với ngành thực phẩm, đồ uống, dược phẩm hoặc hệ thống xử lý hóa chất nhẹ. Inox còn mang lại độ bền cơ học cao, tuổi thọ lên tới hàng chục năm trong điều kiện vận hành chuẩn.

3. Van 1 chiều lò xo DN100 thép (WCB)

Trong các nhà máy hơi nóng, dầu khí hoặc các hệ thống yêu cầu chịu nhiệt độ và áp suất cực cao, van bằng thép đúc là "ứng cử viên" sáng giá. Chúng chịu được sự biến thiên nhiệt độ đột ngột mà không bị nứt vỡ hay biến dạng.

Thông số kỹ thuật quan trọng cần lưu ý

Để đảm bảo van vận hành ổn định, kỹ sư cần kiểm tra kỹ bộ thông số kỹ thuật (datasheet) trước khi đặt mua:

Việc chọn sai thông số, ví dụ như chọn van PN10 cho hệ thống chịu áp PN16, sẽ dẫn đến tình trạng rò rỉ tại mặt bích hoặc hỏng gioăng. Bên cạnh đó, cần chú ý tiêu chuẩn mặt bích (DIN hay JIS) để đảm bảo khớp nối hoàn hảo với hệ thống đường ống có sẵn.

So sánh van 1 chiều lò xo với các loại van khác

Trên thị trường hiện nay có nhiều loại van 1 chiều, nhưng sự khác biệt giữa van lò xo và các loại khác là rất rõ rệt:

• Van lò xo vs Van lá lật: Van lò xo đóng nhanh hơn, không gây tiếng ồn "cạch" lớn như van lá lật và có thể lắp đặt ở cả phương ngang lẫn phương đứng.

• Van lò xo vs Van bướm 1 chiều: Van lò xo kín tốt hơn và bền hơn trong các hệ thống máy bơm áp lực cao nhờ thiết kế lò xo chịu lực ổn định.

Lời khuyên từ chuyên gia: Nếu hệ thống của bạn thường xuyên phải khởi động/dừng bơm hoặc lưu chất có tốc độ dòng thay đổi liên tục, van 1 chiều lò xo chính là sự đầu tư đúng đắn để giảm thiểu rủi ro vận hành.

Ứng dụng thực tế

Van 1 chiều lò xo DN100 được ứng dụng rộng rãi nhờ sự linh hoạt và tính bảo vệ cao:

• Hệ thống cấp nước: Bảo vệ trạm bơm, ngăn nước hồi về gây hư hỏng động cơ.

• Hệ thống PCCC: Duy trì áp lực đường ống luôn đầy nước, sẵn sàng cho tình huống khẩn cấp.

• Hệ thống HVAC: Sử dụng trong các tháp giải nhiệt, hệ thống làm lạnh Chiller để kiểm soát hướng nước tuần hoàn.

• Công nghiệp sản xuất: Xử lý nước cấp, nước thải, hệ thống dẫn dầu hoặc khí nén không chứa tạp chất rắn kích thước lớn.

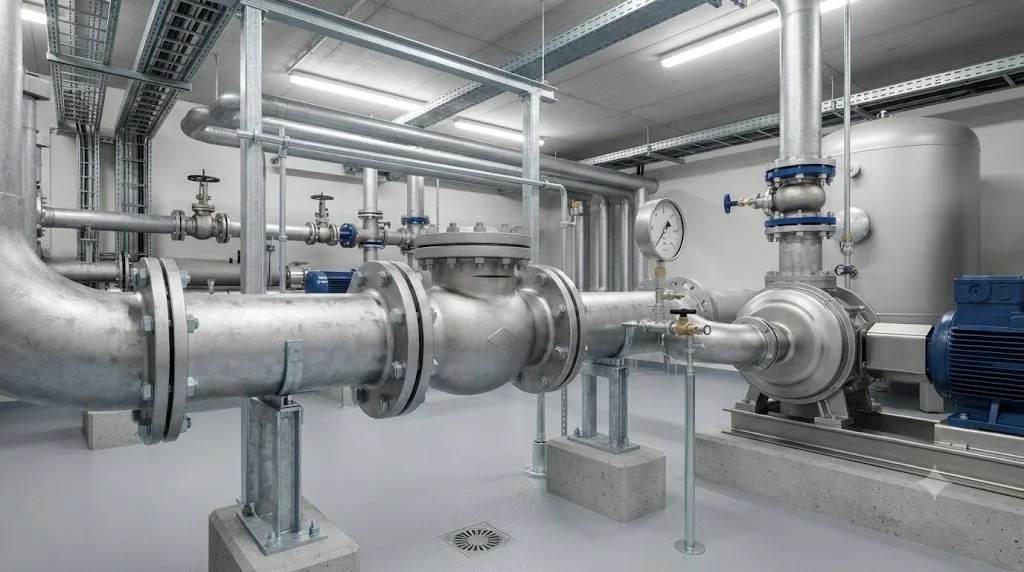

Hướng dẫn lựa chọn và lắp đặt chuyên nghiệp

Checklist lựa chọn:

1. Thông số ống: Chắc chắn rằng đường ống của bạn là DN100.

2. Môi chất: Xác định nước sạch, nước thải, hay hóa chất để chọn vật liệu gang/inox.

3. Áp suất hệ thống: Chọn PN16 cho hệ thống dân dụng/công nghiệp thông thường.

4. Tiêu chuẩn mặt bích: Kiểm tra mặt bích trên đường ống hiện tại (Ví dụ: JIS 10K).

5. Chứng nhận: Ưu tiên sản phẩm có CO/CQ rõ ràng.

Lưu ý quan trọng khi lắp đặt:

• Chiều dòng chảy: Luôn lắp theo hướng mũi tên chỉ dẫn trên thân van.

• Vệ sinh: Làm sạch bề mặt tiếp xúc của mặt bích, đảm bảo không có bụi bẩn hay cặn hàn trước khi lắp gioăng.

• Căn chỉnh: Đảm bảo mặt bích van và mặt bích đường ống song song, siết bulong đối xứng để tránh hiện tượng nứt vỡ mặt bích do lực siết không đều.

Câu hỏi thường gặp (FAQ)

1. Van 1 chiều lò xo DN100 lắp đứng được không?

Có, van lò xo có thể lắp đặt linh hoạt theo phương ngang hoặc phương đứng (dòng chảy từ dưới lên), miễn là bạn lắp đúng chiều mũi tên.

2. DN100 tương đương bao nhiêu mm?

DN100 là kích thước danh nghĩa, đường kính trong của ống khoảng 100mm, đường kính ngoài thực tế khoảng 114mm (đối với ống thép tiêu chuẩn).

3. Nên chọn gang hay inox cho hệ thống nước thải?

Với nước thải, inox 304 là lựa chọn tốt nhất để tránh ăn mòn hóa học và kéo dài tuổi thọ so với van gang.

4. Tại sao cần quan tâm đến PN10 hay PN16?

Đây là thông số áp suất làm việc tối đa của van. Chọn thấp hơn áp hệ thống sẽ gây nổ/rò rỉ van; chọn cao hơn sẽ gây lãng phí chi phí.

Kết luận

Tổng kết lại, van 1 chiều lò xo DN100 không đơn thuần là một phụ kiện lắp đặt trong đường ống, mà là "trái tim" của hệ thống kiểm soát dòng chảy trong các hạ tầng công nghiệp và dân dụng quy mô lớn. Việc sở hữu một thiết bị đạt chuẩn không chỉ giúp hiện thực hóa bài toán ngăn chặn dòng chảy ngược một cách tự động, mà còn đóng vai trò là lớp bảo vệ tiên quyết, giúp triệt tiêu xung áp thủy lực – kẻ thù số một gây ra các sự cố nứt vỡ đường ống và cháy hỏng máy bơm trong vận hành thực tế.

Sự khác biệt vượt trội của dòng van này nằm ở sự kết hợp tinh tế giữa cơ học vật liệu và nguyên lý đàn hồi của lò xo. Trong khi các loại van truyền thống thường gặp vấn đề với độ trễ trong đóng mở hoặc tiếng ồn va đập, van 1 chiều lò xo mang đến một chu trình vận hành khép kín, nhanh chóng và tin cậy. Dù là hệ thống cấp nước sạch cho khu đô thị, mạng lưới PCCC khắt khe, hay dây chuyền xử lý hóa chất công nghiệp, thiết bị này luôn thể hiện sự ổn định vượt bậc, giúp giảm thiểu tối đa chi phí bảo trì và thời gian dừng máy do sự cố.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về van 1 chiều lò xo dn100
