Van Cửa Lật: Giải Pháp Ngăn Dòng Chảy Ngược Và Chống Ngập Tối Ưu Cho Hạ Tầng

Trong bối cảnh biến đổi khí hậu toàn cầu và hiện tượng đô thị hóa diễn ra với tốc độ chóng mặt, các sự cố về ngập lụt, triều cường đang trở thành bài toán hóc búa đối với các kỹ sư hạ tầng. Để bảo vệ an toàn cho các công trình công cộng lẫn khu dân cư, việc thiết kế một mạng lưới xả thải thông minh, vận hành ổn định là yêu cầu cấp bách. Trong số các thiết bị cơ khí thủy lực hiện nay, dòng flap valve đóng vai trò như một người gác cổng thầm lặng tại các cửa cửa xả cuối tuyến. Không chỉ giải quyết triệt để bài toán đảo chiều dòng chảy, thiết bị này còn mang lại khả năng phản ứng tự động linh hoạt trước sự thay đổi của mực nước. Việc thấu hiểu tường tận cấu trúc cơ học, đặc tính vật liệu và phương thức lắp đặt của khí cụ này sẽ giúp các nhà thầu tối ưu hóa công năng công trình, nâng cao hiệu suất tiêu thoát nước và giảm thiểu tối đa chi phí vận hành cho toàn bộ hệ thống.

Vì Sao Hệ Thống Thoát Nước Cần Van Cửa Lật?

Tình huống thực tế tại các lưu vực xả thải

Tại các khu vực hạ tầng trọng điểm như mạng lưới cống thoát nước đô thị, khu công nghiệp tập trung, các trạm bơm tiêu úng, kênh mương thủy lợi và đặc biệt là các vùng đồng bằng ven biển, dòng chảy luôn biến động phức tạp. Khi xuất hiện các trận mưa lớn kéo dài kết hợp cùng lúc với hiện tượng thủy triều dâng cao, mực nước ở phía nguồn thu (sông, biển) sẽ cao hơn mực nước trong lòng cống xả chìm. Điều này ngay lập tức kích hoạt hiện tượng nước chảy ngược, đẩy ngược toàn bộ nước bẩn tràn vào sâu trong đất liền.

Vấn đề hệ lụy nếu thiếu giải pháp ngăn dòng chuyên dụng

Nếu các cửa xả thoát nước không được trang bị một cơ chế kiểm soát một chiều hiệu quả, những hậu quả nhãn tiền sẽ xảy ra:

• Gây ngập úng diện rộng tại các khu dân cư và nhà máy, làm hư hỏng tài sản và đình trệ giao thông.

• Phá hủy kết cấu nền móng công trình, gây sụt lún đường xá và làm ô nhiễm nghiêm trọng nguồn nước sạch.

• Làm mất hoàn toàn hiệu quả thoát nước tự chảy của toàn hệ thống, gây quá tải cho các trạm bơm cơ học chịu lực.

Chính vì vậy, lắp đặt flap valve trở thành một trong những giải pháp kỹ thuật công nghệ được lựa chọn và ứng dụng rộng rãi nhất hiện nay để xử lý tận gốc vấn đề này.

Flap valve Là Gì?

Định nghĩa bản chất kỹ thuật

Về mặt phân loại thiết bị thủy công, flap valve là một loại thiết bị cơ khí cửa xả hoạt động theo nguyên lý cơ học tự động hoàn toàn. Thiết bị này chỉ cho phép dòng nước lưu thông theo một chiều nhất định từ trong hệ thống thoát ra ngoài và tự động đóng chặt lại để ngăn dòng chảy ngược bách hại ngược trở lại đường ống khi mực nước phía ngoài dâng cao.

Các tên gọi phổ biến khác trong hồ sơ dự án

Tùy thuộc vào tiêu chuẩn kỹ thuật áp dụng hoặc thói quen gọi tên của các kỹ sư tư vấn thiết kế tại công trường, thiết bị này còn có các định danh tương đương như:

• Van một chiều cửa lật.

• Thuật ngữ thương mại quốc tế: Flap Valve, Tide Gate hoặc Non Return Flap Valve.

Chức năng chiến lược đối với công trình hạ tầng

Vai trò cốt lõi của dòng sản phẩm này là ngăn chặn tuyệt đối dòng nước xâm nhập ngược, chống ngập úng đô thị, triệt tiêu sức ảnh hưởng của triều cường và bảo vệ an toàn cho hệ thống đường cống ngầm. Sự xuất hiện của van giúp dòng lưu chất luôn đi đúng hướng quy hoạch kỹ thuật ban đầu.

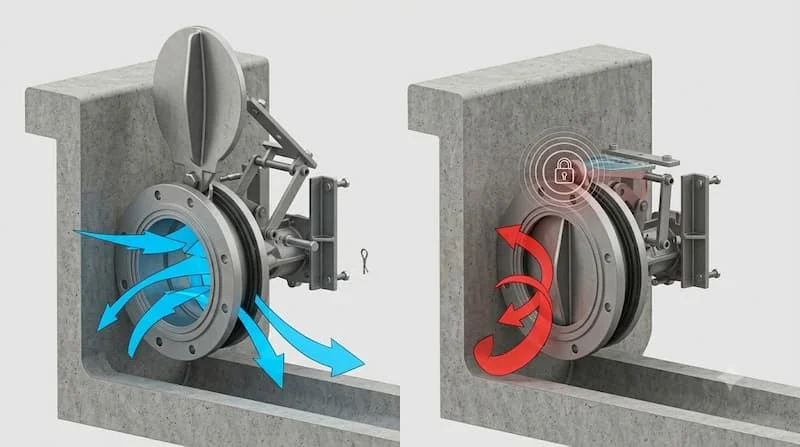

Nguyên Lý Hoạt Động Của flap valve

Thiết bị sở hữu một cơ chế vận hành thuần cơ học vô cùng thông minh, tận dụng tối đa các định luật vật lý tự nhiên mà không cần bất kỳ sự can thiệp nào của con người.

Cơ chế hoạt động khi dòng nước chảy ra ngoại vi

Khi mực nước bên trong hệ thống thoát nước hoặc kênh mương dâng cao hơn mực nước bên ngoài cửa xả, áp lực thủy tĩnh nội khu sẽ tạo ra một lực đẩy lớn. Lực này tác động trực tiếp lên bề mặt cánh van, đẩy cánh van lật mở về phía trước quanh trục bản lề, giải phóng hoàn toàn thiết diện cửa xả để nước thoát ra ngoài một cách nhanh chóng.

Cơ chế hoạt động khi xuất hiện dòng chảy ngược

Ngược lại, khi mực nước bên ngoài sông hoặc biển dâng cao do mưa bão hoặc triều cường, áp lực nước từ phía ngoài sẽ ép ngược lại bề mặt đĩa van. Kết hợp cùng trọng lượng bản thân tự nhiên của cánh van, cửa van sẽ lập tức đóng sầm lại, ép chặt vào phần bệ đỡ thân van, tạo thành một bức tường kiên cố chặn đứng toàn bộ lượng nước tràn ngược.

Các đặc điểm nổi bật về mặt công nghệ

• Vận hành tự động hóa 100 phần trăm: Thiết bị tự cảm ứng theo sự chênh lệch áp lực nước để thay đổi trạng thái đóng mở.

• Tiết kiệm năng lượng tuyệt đối: Hoàn toàn không cần sử dụng đến nguồn điện năng, động cơ hay hệ thống khí nén phụ trợ.

• Chi phí bảo dưỡng tối thiểu: Cấu trúc cơ khí tinh gọn, không có các linh kiện điện tử phức tạp nên rất ít khi xảy ra hỏng hóc vặt.

Các Loại flap valve Phổ Biến Hiện Nay

Để đáp ứng các tiêu chuẩn xây dựng và điều kiện địa hình hóa học khác nhau, dòng thiết bị này được chia thành nhiều nhánh sản phẩm đa dạng:

1. Van cửa lật chất liệu gang

• Ưu điểm cơ học: Thân và cánh được đúc bằng gang cầu hoặc gang xám dày dặn, có năng lực chịu va đập cơ học rất tốt, chịu áp lực nước lớn và có giá thành đầu tư vật tư rất hợp lý.

• Ứng dụng phổ biến: Được lắp đặt đại trà tại các cửa xả của hệ thống thoát nước đô thị, các cống ngầm khu dân cư.

2. Van cửa lật chất liệu inox

• Ưu điểm cơ học: Thường chế tạo từ các mác thép không gỉ như inox 304 hoặc inox 316. Loại van này sở hữu khả năng chống ăn mòn hóa học xuất sắc, không bị rỉ sét khi tiếp xúc với môi trường độc hại.

• Ứng dụng phổ biến: Là sự lựa chọn ưu tiên cho các dòng flap valve chống ngập tại vùng nước mặn, nước lợ hoặc đường xả thải chứa hóa chất công nghiệp.

3. Van cửa lật chất liệu nhựa Composite

• Ưu điểm cơ học: Trọng lượng siêu nhẹ giúp giảm thiểu lực cản dòng chảy (van dễ mở ngay cả khi áp lực nước bên trong rất nhỏ), hoàn toàn kháng rỉ sét và không bị ô xy hóa bởi nước biển.

• Ứng dụng phổ biến: Thích hợp cho các công trình thủy lợi ven biển, vùng cửa sông chịu ảnh hưởng lớn của muối mặn.

4. Van thiết kế biên dạng hình tròn

• Đặc tính hình học: Kiểu dáng đĩa van tròn đồng tâm, thiết kế chuyên dụng để gắn trực tiếp vào các đầu cống tròn hoặc các đầu ống thoát nước tiêu chuẩn.

5. Van thiết kế biên dạng hình vuông

• Đặc tính hình học: Cấu trúc khung và cánh hình vuông hoặc hình chữ nhật khổ lớn, chuyên dùng cho các hệ thống kênh mương hở, cửa xả hộp bê tông hoặc các cống xả có lưu lượng dòng chảy cực lớn.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Thiết Kế

Khi tiến hành lập hồ sơ thầu hoặc phê duyệt bản vẽ thi công, các kỹ sư cần lưu ý đối chiếu chính xác hệ thông số kỹ thuật định lượng sau:

• Kích thước đường kính danh nghĩa tiêu chuẩn: Rất đa dạng từ cỡ trung bình đến siêu lớn như DN100, DN150, DN200, DN300, DN500 cho đến DN1000 hoặc lớn hơn nữa tùy thuộc vào thiết kế lòng cống.

• Vật liệu chế tạo kết cấu: Gang cầu cường độ cao, inox 304, inox 316 siêu kháng ăn mòn, hoặc nhựa Composite tổng hợp gia cường sợi thủy tinh.

• Kiểu dáng phương thức lắp đặt cơ học: Liên kết mặt bích tiêu chuẩn với đường ống, phương thức gắn trực tiếp lên tường bê tông phẳng bằng bu-lông nở, hoặc gắn ngậm vào miệng cống xả.

• Môi trường làm việc định mức: Phân loại rõ ràng cho môi trường nước sạch, nước thải sinh hoạt hỗn hợp, nước thải công nghiệp hoặc môi trường nước biển tự nhiên.

Flap valve Và Van Một Chiều Khác Nhau Thế Nào?

Để giúp quý khách hàng và các nhà thầu tránh sự nhầm lẫn khi mua sắm vật tư, dưới đây là bảng phân tích so sánh các tiêu chí kỹ thuật cốt lõi:

Tại Sao flap valve Được Dùng Trong Hệ Hệ Thống Chống Ngập?

Sự tin tưởng của giới kỹ sư xây dựng đối với dòng sản phẩm này xuất phát từ những giá trị thực tế không thể phủ nhận:

• Chặn đứng triều cường tuyệt đối: Tạo ra một lớp màng ngăn cách cơ học vững chắc, không cho nước biển hay nước sông tràn ngược vào mạng lưới thoát nước nội đô khi thủy triều đạt đỉnh.

• Độc lập vận hành, không phụ thuộc năng lượng: Giúp hệ thống luôn hoạt động an toàn ngay cả trong điều kiện bão lũ thiên tai gây mất điện diện rộng trên toàn khu vực.

• Cơ chế vận hành tự động thông minh: Tự động hóa hoàn toàn quy trình đóng mở dựa theo mực nước thiên nhiên, giảm thiểu tối đa chi phí nhân công giám sát trực tiếp.

• Chi phí vận hành bằng không: Do không tiêu tốn điện năng và có kết cấu bền bỉ, doanh nghiệp gần như không phải tốn tiền duy trì thiết bị sau khi lắp đặt.

• Độ bền vượt trội ngoài trời: Khả năng chống chịu tia cực tím UV và sự thay đổi thời tiết giúp van hoạt động bền vững ngoài trời hàng thập kỷ.

Ứng Dụng Thực Tế Của flap valve Trong Đời Sống

Thiết bị này chính là giải pháp cốt lõi xuất hiện tại các điểm nút giao thông thủy lực quan trọng:

1. Hạ tầng mạng lưới thoát nước đô thị

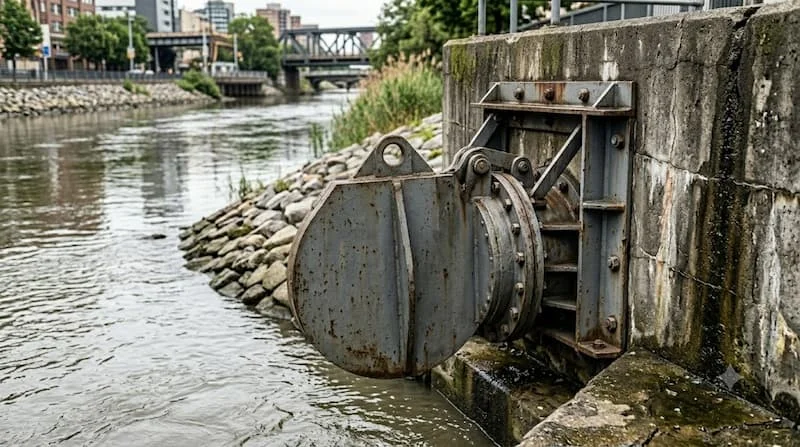

Được bố trí tại các cửa xả của cống thoát nước mưa ra sông hồ trung tâm, các kênh hở tiêu thoát nước đô thị để bảo vệ thành phố không bị ngập sâu khi mưa lớn trùng thời điểm triều dâng.

2. Hệ thống trạm bơm tiêu úng công nghiệp

Lắp đặt trực tiếp tại các cửa xả cuối tuyến của trạm bơm. Khi bơm hoạt động, áp lực nước đẩy van mở ra; khi bơm dừng, van lập tức đóng lại để ngăn nước ngoài sông chảy ngược lại lòng bể hút của trạm bơm.

3. Nhà máy xử lý nước thải tập trung

Ứng dụng tại các đầu ống xả của nguồn nước sau xử lý ra môi trường tự nhiên, đảm bảo nước sông thô không thể xâm nhập ngược làm bẩn các bể chứa chức năng trong nhà máy.

4. Khu công nghiệp và khu chế xuất

Nằm trong hệ thống thoát nước thải tập trung của khu công nghiệp, ngăn ngừa rủi ro ngập lụt cục bộ làm hư hỏng nhà xưởng và dây chuyền máy móc sản xuất của các doanh nghiệp.

5. Công trình thủy lợi và đê kè ven biển

Đóng vai trò then chốt trong các dự án ngăn mặn, chống nước biển xâm nhập sâu vào nội đồng, bảo vệ diện tích đất canh tác nông nghiệp của người dân.

Những Sai Lầm Thường Gặp Khi Lựa Chọn flap valve

Việc thiếu các số liệu khảo sát thực tế hoặc sai sót trong khâu bóc tách thiết kế rất dễ dẫn đến 5 sai lầm nghiêm trọng sau:

• Sai lầm 1: Lựa chọn sai cấu hình vật liệu, ví dụ dùng van gang đúc thông thường cho vùng nước mặn có độ kiềm cao khiến thiết bị bị ăn mòn và kẹt cứng chỉ sau vài mùa mưa.

• Sai lầm 2: Hoàn toàn không tính toán đến áp lực thủy tĩnh của dòng nước khi triều cường dâng cao nhất, dẫn đến việc chọn cánh van quá mỏng gây biến dạng, cong vênh cánh van.

• Sai lầm 3: Chọn kích thước thông thủy của van quá nhỏ so với lưu lượng thoát nước thực tế của lòng cống, tạo ra hiện tượng nghẽn dòng, làm giảm đáng kể hiệu quả thoát nước của toàn tuyến.

• Sai lầm 4: Lắp đặt sai vị trí hình học hoặc lệch góc nghiêng tiêu chuẩn của nhà sản xuất, khiến cánh van không thể tự đóng lại bằng trọng lực khi dòng chảy dừng.

• Sai lầm 5: Chủ quan không kiểm tra mức độ ô nhiễm rác thải của môi trường vận hành, khiến rác mắc kẹt vào khe hở đĩa van làm mất hoàn toàn khả năng kín khít.

Checklist Hướng Dẫn Chọn flap valve Phù Hợp Cho Công Trình

Để quá trình nghiệm thu vật tư diễn ra chính xác, các nhà thầu và đơn vị thu mua hãy áp dụng bảng checklist 6 bước tiêu chuẩn sau:

• Bước 1: Tiến hành đo đạc chính xác kích thước hình học và biên dạng của lòng cống xả (Cống tròn phi bao nhiêu hoặc kích thước hộp vuông rộng dài thế nào).

• Bước 2: Xác định bản chất lý hóa của dòng lưu chất xả thải (Nước mưa thuần túy, nước thải sinh hoạt có lẫn hóa chất, hay nước mặn ven biển).

• Bước 3: Đánh giá chi tiết mức độ ăn mòn và nồng độ muối của môi trường xung quanh vị trí lắp đặt thiết bị.

• Bước 4: Lựa chọn vật liệu chế tạo van tối ưu tương ứng (Gang cầu cho bài toán kinh tế dân dụng, inox hoặc Composite cho môi trường biển khắc nghiệt).

• Bước 5: Xác định chính xác phương thức lắp đặt cơ học phù hợp với kết cấu công trình (Lắp mặt bích ống hay khoan bắt bu-lông nở vào tường bê tông phẳng).

• Bước 6: Kiểm tra nghiêm ngặt hồ sơ năng lực của nhà sản xuất, chứng nhận xuất xưởng và các tiêu chuẩn kỹ thuật áp dụng.

Lưu Ý Quan Trọng Khi Lắp Đặt Và Bảo Trì Hệ Thống

• Khi tiến hành thi công lắp đặt, nhà thầu phải đảm bảo hướng lật mở của cánh van trùng khít hoàn toàn với hướng dòng chảy thoát ra ngoài của lòng cống. Đồng thời, phải kiểm tra độ phẳng của bệ đỡ, đảm bảo đĩa van áp sát hoàn toàn vào thân van, không bị vênh lệch để đạt độ kín khít chống rò rỉ tuyệt đối.

• Trong suốt quá trình vận hành, định kỳ từ 3 đến 6 tháng, đơn vị quản lý hạ tầng bắt buộc phải cử công nhân tiến hành nạo vét, súc rửa xung quanh vị trí van. Việc này giúp loại bỏ triệt để các loại rác thải, túi nilon, cành cây khô hoặc bùn đất bám mắc kẹt vào bản lề van, đảm bảo cánh van luôn tự do chuyển động lật mở một cách trơn tru nhất.

FAQ - Câu Hỏi Thường Gặp Về flap valve

Bản chất kỹ thuật chính xác của cụm từ van cửa lật là gì và nó có cần người vận hành không?

Đây là thiết bị cơ khí thủy công dùng cho cửa xả nước, hoạt động hoàn toàn tự động nhờ vào sự chênh lệch áp lực nước giữa hai mặt đĩa van và trọng lực tự nhiên, hoàn toàn không cần con người hay nguồn năng lượng nào kích hoạt.

Thiết bị này có thể vận hành ổn định trong môi trường nước biển ngập mặn được không?

Hoàn toàn được, với điều kiện bạn phải lựa chọn cấu hình vật liệu làm từ inox 316 cao cấp hoặc nhựa Composite tổng hợp gia cường sợi thủy tinh để kháng lại sự ăn mòn của muối biển.

Tại sao nói thiết bị này là giải pháp bắt buộc trong công tác chống ngập đô thị?

Bởi vì dòng sản phẩm flap valve chống ngập này có khả năng phản ứng tức thời trước triều cường. Khi nước sông dâng cao, van tự động khóa chặt miệng cống, chặn đứng hoàn toàn dòng nước tràn ngược vào thành phố qua hệ thống thoát nước ngầm.

Điểm khác biệt lớn nhất giữa van một chiều thông thường và dòng flap valve này là gì?

Van một chiều thông thường chủ yếu có kích thước nhỏ, lắp chìm bên trong hệ thống đường ống kín chịu áp lực bơm. Trong khi đó, flap valve có kích thước lớn đến siêu lớn, chuyên dùng để lắp đặt tại các cửa xả hở, cuối tuyến cống thoát nước tự chảy.

Chu kỳ tiến hành công tác kiểm tra và bảo trì bảo dưỡng thiết bị bao lâu một lần là tốt nhất?

Tùy thuộc vào mức độ ô nhiễm rác thải của nguồn nước, nhưng theo khuyến cáo chung của các chuyên gia ngành nước, đơn vị vận hành nên kiểm tra định kỳ từ 3 đến 6 tháng một lần để dọn sạch rác mắc kẹt, bảo vệ độ kín của van.

Kết Luận: Có Nên Sử Dụng Van Cửa Lật Cho Hệ Thống Thoát Nước?

Nhìn một cách tổng thể, việc thiết kế một hạ tầng thoát nước bền vững không chỉ dừng lại ở việc đào cống to hay xây kênh rộng, mà nằm ở việc kiểm soát thông minh các điểm nút xả thải đầu ra. Qua chuỗi phân tích sâu sắc từ việc định nghĩa bản chất van cửa lật là gì, đi sâu bóc tách cấu trúc cơ học trong phần cấu tạo van cửa lật và định vị các khu vực ứng dụng van cửa lật trong thực tế, có thể khẳng định đây là dòng thiết bị công nghệ vô cùng ưu việt và mang tính bắt buộc. Sở hữu những thế mạnh tuyệt đối về khả năng vận hành tự động không tiêu tốn điện năng, độ bền bỉ ưu việt trước các tác động khắc nghiệt của thời tiết cùng năng lực ngăn chặn dòng triều cường xuất sắc, dòng van này chính là giải pháp kinh tế dài hạn giúp các chủ đầu tư loại bỏ hoàn toàn các rủi ro ngập lụt, bảo vệ toàn vẹn cấu trúc công trình hạ tầng và nâng cao chất lượng cuộc sống cho cộng đồng dân cư.
