Gates Valve: Giải Pháp Kiểm Soát Dòng Chảy Hiệu Suất Cao Trong Công Nghiệp

Trong thiết kế hạ tầng cơ điện và xây dựng các đường ống dẫn lưu chất áp lực, việc lựa chọn phương án khống chế dòng chảy một cách an toàn và cơ động là ưu tiên hàng đầu của mọi kỹ sư. Một hệ thống vận hành bền vững không chỉ cần những trạm bơm mạnh mẽ mà còn phụ thuộc lớn vào các điểm nút đóng ngắt dòng lưu chuyển. Trong số rất nhiều dòng van công nghiệp hiện nay, cụm thiết bị mang tên van cửa luôn chiếm giữ một vị trí độc tôn và là lựa chọn xuất hiện đầu tiên trong danh mục vật tư của các dự án lớn. Thiết bị này sở hữu kết cấu cơ khí thông minh, mang lại khả năng tối ưu hóa dòng chảy vô cùng xuất sắc. Việc hiểu sâu sắc về đặc tính cấu trúc, cơ chế vận hành cũng như các tiêu chuẩn kỹ thuật của dòng van này chính là chiếc chìa khóa vạn năng giúp các nhà thầu tối ưu hóa chi phí đầu tư, triệt tiêu hoàn toàn các điểm nghẽn áp lực và đảm bảo an toàn tuyệt đối cho toàn bộ công trình kỹ thuật.

Tại Sao Gates Valve Được Sử Dụng Rộng Rãi Trong Công Nghiệp?

Thực tế yêu cầu khống chế dòng lưu chất tại các nhà máy

Tại hầu hết các công trình hạ tầng kỹ thuật hiện nay như mạng lưới cấp thoát nước đô thị, hệ thống phòng cháy chữa cháy PCCC tự động, hệ thống thông gió điều hòa không khí HVAC, các phân xưởng sản xuất chế biến và đặc biệt là ngành lọc hóa dầu, việc kiểm soát lưu lượng môi chất luân chuyển trong lòng ống là yêu cầu bắt buộc. Môi chất cần được dẫn truyền liên tục với lưu lượng và áp suất tối đa để đảm bảo công suất hoạt động cho các thiết bị đầu cuối.

Vấn đề cản trở dòng chảy và tổn thất năng lượng

Tuy nhiên, không phải loại thiết bị van nào cũng được thiết kế phù hợp cho nhiệm vụ đóng hoặc mở hoàn toàn một trục đường ống dẫn. Nếu sử dụng các dòng van có vách ngăn chắn ngang dòng chảy, hệ thống sẽ phải đối mặt với hiện tượng sụt giảm áp lực nghiêm trọng, khiến máy bơm phải hoạt động bù công suất và gây tiêu tốn lượng điện năng khổng lồ. Để giải quyết triệt để bài toán hóc búa này, dòng sản phẩm van cửa đã trở thành sự lựa chọn phổ biến hàng đầu nhờ năng lực giải phóng hoàn toàn tiết diện đường ống, giúp giảm thiểu tối đa tổn thất áp suất và sở hữu một tuổi thọ cơ học vô cùng bền bỉ ngoài hiện trường.

Gates Valve Là Gì?

Định nghĩa bản chất kỹ thuật theo tiêu chuẩn ngành

Về mặt phân loại cơ khí thủy lực, van cửa là gì? Đây là thuật ngữ quốc tế chuyên ngành dùng để chỉ dòng van cổng (hay còn gọi là van cửa), một thiết bị cơ khí đường ống sử dụng cơ chế một đĩa van dạng phẳng hoặc hình nêm trượt lên xuống vuông góc với hướng đi của lưu chất để thực hiện hành vi đóng hoặc mở dòng chảy một cách triệt để.

Chức năng vận hành cốt lõi và giới hạn công nghệ

Nhiệm vụ tối thượng và duy nhất của dòng van này là phục vụ cho hai trạng thái làm việc cố định: Đóng hoàn toàn để cách ly phân đoạn đường ống khi bảo trì, hoặc mở hoàn toàn để khơi thông dòng chảy lưu chất. Thiết bị này hoàn toàn không phù hợp và không được khuyến khích sử dụng cho nhiệm vụ điều tiết lưu lượng thường xuyên. Việc hé mở van một nửa sẽ tạo ra các vùng xoáy áp lực mạnh, nhanh chóng mài mòn đĩa van và gây ra các rung động cơ học bách hại thành ống.

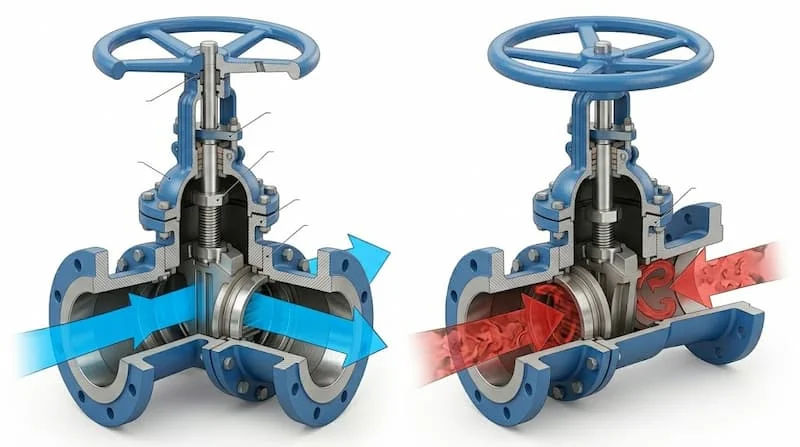

Nguyên Lý Hoạt Động Của Gate Valve

Thiết bị sở hữu một cơ chế đóng ngắt thuần cơ học trực quan nhưng đạt độ chính xác vô cùng cao, phụ thuộc vào chuyển động tịnh tiến của trục van.

Cơ chế hoạt động khi chuyển sang trạng thái mở hoàn toàn

Khi người vận hành tác động lực xoay vào vô lăng tay quay theo chiều ngược kim đồng hồ, trục ty van sẽ truyền lực và kéo nâng phần cánh van chuyển động tịnh tiến lên phía trên. Lúc này, toàn bộ đĩa van được rút hoàn toàn ra khỏi lòng ống và nằm gọn trong phần nắp van. Lưu chất có thể đi qua gần như toàn bộ tiết diện đường ống mà không gặp phải bất kỳ vật cản hình học nào.

Cơ chế hoạt động khi chuyển sang trạng thái đóng hoàn toàn

Ngược lại, khi xoay tay quay theo chiều thuận kim đồng hồ, trục ren sẽ đẩy cánh van hạ dần xuống đáy cho đến khi ép chặt vào phần bệ đỡ bệ van. Sự tiếp xúc khít khao giữa bề mặt đĩa và bệ đỡ giúp ngăn chặn hoàn toàn dòng chảy, không cho một giọt lưu chất nào rò rỉ qua phân đoạn phía sau.

Các đặc điểm nổi bật mang lại lợi ích vận hành

• Tổn thất áp suất dòng lưu chất ở mức siêu thấp, giữ nguyên vẹn áp lực của trạm bơm.

• Đảm bảo dòng chảy đi thẳng hướng ổn định, không tạo ra các xung đột thủy lực nội khu.

• Kết cấu cơ khí chắc chắn mang lại tuổi thọ vận hành cao, giảm thiểu tần suất thay thế vật tư.

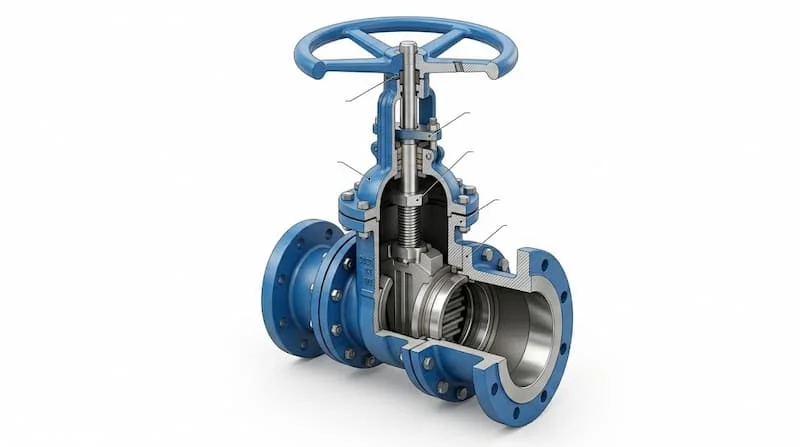

Cấu Tạo Của van cửa

Để có thể vận hành ổn định dưới các áp lực nén lên đến hàng chục bar, cấu tạo van cửa được cấu thành từ năm bộ phận cơ khí cốt lõi sau:

1. Thân van (Body)

Đây là phần vỏ bọc bên ngoài, được đúc dày dặn bằng các phôi kim loại chịu lực, chịu trách nhiệm chứa đựng toàn bộ các chi tiết vận hành nội bộ và kết nối trực tiếp với hai đầu đường ống.

2. Đĩa van (Gate Disc)

Bộ phận đầu não trực tiếp thực hiện nhiệm vụ chốt chặn đóng mở. Đĩa van thường có biên dạng hình nêm hoặc dạng đĩa song song, được mài nhẵn bề mặt để đảm bảo độ kín thính khi ép vào bệ đỡ.

3. Trục van (Stem)

Hay còn gọi là ty van, là một thanh kim loại hình trụ có tiện ren, đóng vai trò trung gian truyền động lực mô-men xoắn từ bộ phận điều khiển tay quay xuống đĩa van.

4. Nắp van (Bonnet)

Cấu kiện được gắn chặt vào phía trên thân van bằng hệ thống bu-lông chịu lực, có nhiệm vụ bảo vệ cơ cấu trục ren, giữ kín không cho môi chất rò rỉ ngược lên phía trên và là không gian chứa đĩa van khi mở.

5. Tay quay (Handwheel)

Bộ phận cơ năng nằm ở vị trí trên cùng, là nơi người công nhân vận hành tác động lực bằng tay để điều khiển toàn bộ chu trình đóng mở của van.

Phân Loại van cửa Phổ Biến Trên Thị Trường

Để đáp ứng các không gian lắp đặt và đặc thù công nghệ của từng dự án, dòng van này được chia thành bốn nhánh thiết kế đặc trưng:

1. Rising Stem Gate Valve (Van cổng ty nổi)

Cơ chế ty nổi là thiết kế có trục ren lộ ra ngoài. Khi mở van, trục ty van sẽ trồi cao lên phía trên vô lăng tay quay. Đặc điểm này giúp các kỹ sư tuần tra dễ dàng quan sát trạng thái đóng mở của van từ xa bằng mắt thường.

2. Non-Rising Stem Gate Valve (Van cổng ty chìm)

Cơ chế ty chìm có trục ren nằm hoàn toàn bên trong thân van. Khi xoay tay quay, đĩa van sẽ di chuyển lên xuống dọc theo trục ren nhưng phần ty van không hề bị trồi lên. Thiết kế này giúp tiết kiệm không gian lắp đặt tối đa, rất thích hợp cho các hộp kỹ thuật chật hẹp hoặc đặt ngầm dưới lòng đất.

3. Wedge Gate Valve (Van cổng đĩa nêm)

Đĩa van được vót nhọn biên dạng hình chữ V giống như một chiếc nêm bóp chặt vào bệ đỡ. Kiểu dáng này mang lại độ kín khít cơ học siêu cao, chặn đứng dòng lưu chất tuyệt đối.

4. Parallel Gate Valve (Van cổng đĩa song song)

Sử dụng hai đĩa phẳng nằm song song nhau, dòng van này cực kỳ phù hợp cho các hệ thống có áp lực dòng chảy lớn và dòng môi chất có tính giãn nở nhiệt cao vì đĩa van không bị kẹt rít trong bệ đỡ.

Thông Số Kỹ Thuật Quan Trọng Của van cửa

Khi tiến hành tra cứu dữ liệu kỹ thuật để lập hồ sơ phê duyệt vật tư công trình, các kỹ sư cần đặc biệt kiểm tra các dải thông số định lượng tiêu chuẩn sau:

• Kích thước đường kính cổng xả danh nghĩa (DN): Trải dải từ các mã size nhỏ tinh gọn như DN15, DN20, DN55 cho đến phân khúc tầm trung DN100, DN200 và đạt kích cỡ lớn công nghiệp lên đến DN600.

• Các cấp áp suất vận hành định mức: Phân chia rõ ràng theo năng lực chịu lực nén cơ học bao gồm tiêu chuẩn PN10, PN16, PN25 cho đến hệ cao áp đặc chủng PN40.

• Cấu hình vật liệu đúc chế tạo thân van: Đa dạng tùy thuộc môi trường vận hành bao gồm đồng thau, thép carbon chịu lực kéo, gang đúc chịu lực va đập và mác inox không gỉ.

• Phương thức liên kết kỹ thuật cơ học: Thiết kế kết nối mối ren tinh gọn cho hệ ống nhỏ, liên kết mặt bích chịu lực nén vững chắc cho ống lớn, hoặc phương thức hàn kín trực tiếp đối với đường ống áp lực siêu cao.

So Sánh van cửa Với Các Loại Van Công Nghiệp Khác

Để giúp quý khách hàng và các nhà thầu có cái nhìn tổng quan khi phối trộn các loại vật tư, dưới đây là bảng đối chiếu tính năng giữa ba dòng van thông dụng nhất:

Tại Sao Gate Valve Có Tổn Thất Áp Suất Thấp?

Giải thích bản chất vật lý dòng chảy

Lý do cốt lõi giúp dòng van này đạt được chỉ số tổn thất áp suất thấp kỷ lục nằm ở triết lý thiết kế hình học lòng van. Khi van bước vào trạng thái mở hoàn toàn, toàn bộ cụm đĩa van hình nêm sẽ được kéo rút lên phía trên, nằm tách biệt hoàn toàn ra khỏi quỹ đạo di chuyển của lưu chất. Lòng van lúc này trở thành một đoạn ống rỗng thông suốt, phẳng đồng tâm hoàn toàn với đường ống dẫn chính.

Kết quả mang lại hiệu quả kinh tế cho nhà máy

Nhờ dòng lưu chất đi qua thẳng hướng và không gặp bất kỳ một vách ngăn hay vật cản cơ học nào, lực ma sát thủy lực được giảm thiểu đến mức tối đa. Kết quả thực tế là doanh nghiệp sẽ tiết kiệm được một khoản chi phí điện năng vận hành máy bơm vô cùng lớn, đồng thời tăng tốc độ truyền dẫn môi chất và nâng cao hiệu suất làm việc tổng thể của toàn nhà máy.

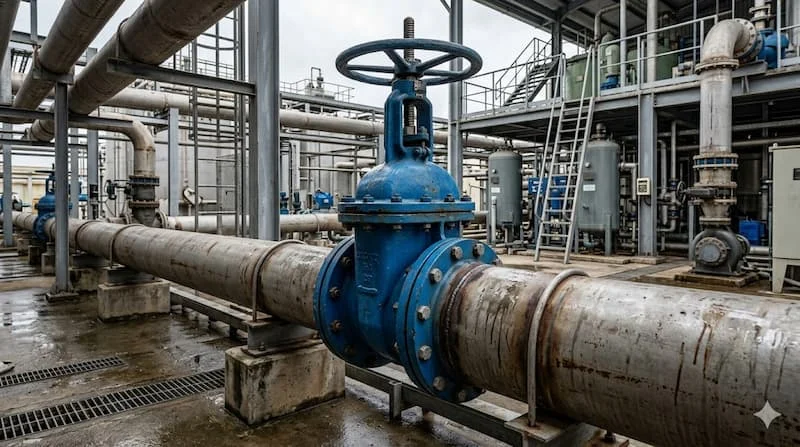

Ứng Dụng Thực Tế Của van cửa Trong Công Nghiệp

Sở hữu những thế mạnh công nghệ vượt trội, dòng van cổng này có mặt trong hầu hết các phân đoạn kỹ thuật cốt lõi:

1. Hạ tầng mạng lưới cấp thoát nước sạch và xử lý nước thải

Sản phẩm gate valve gang phủ sơn epoxy chống rỉ được lắp đặt đại trà tại các nhà máy xử lý nước thô, hệ thống cống ngầm đường ống khu đô thị để đóng ngắt phân đoạn khi xảy ra sự cố vỡ ống.

2. Hệ thống phòng cháy chữa cháy PCCC tự động

Trở thành thiết bị bắt buộc nằm trong các cụm bơm cứu hỏa, các trục đường ống gate valve mặt bích dẫn nước lên các tầng tòa nhà, đảm bảo nguồn nước chữa cháy luôn thông suốt với áp lực đỉnh cao nhất khi có hỏa hoạn xảy ra.

3. Nhà máy sản xuất và dây chuyền công nghiệp

Ứng dụng trong các nhà máy sản xuất giấy, dệt nhuộm, xi măng để đóng ngắt dòng nước cấp quy trình hoặc dòng chất lỏng hỗn hợp phụ gia.

4. Ngành công nghiệp khai thác dầu khí và hóa chất

Sử dụng các dòng gate valve inox chế tạo từ inox 304 hoặc inox 316 để khống chế dòng dầu thô, hóa chất ăn mòn trên các tuyến đường ống dẫn truyền xuyên quốc gia nhờ năng lực chịu áp và kháng axit tuyệt vời.

5. Hệ thống thông gió điều hòa HVAC và làm mát trung tâm

Bố trí tại các đường ống dẫn nước lạnh tuần hoàn của cụm máy Chiller, tháp giải nhiệt để phục vụ công tác cách ly thiết bị khi tiến hành súc rửa, bảo dưỡng định kỳ.

Những Sai Lầm Thường Gặp Khi Sử Dụng Gate Valve

Việc vận hành sai công năng hoặc lựa chọn sai thông số kỹ thuật của van sẽ dẫn đến những hư hỏng cơ học rất đáng tiếc:

• Sai lầm 1: Cố tình sử dụng van cổng cho nhiệm vụ tiết lưu, hé mở van một phần để điều tiết lưu lượng khiến dòng nước xối mạnh làm mài mòn vẹt đĩa van, gây hở van vĩnh viễn.

• Sai lầm 2: Thực hiện thao tác đóng gạt vô lăng quá nhanh và đột ngột, tạo ra hiện tượng búa nước giật mạnh làm nứt vỡ thân van hoặc rách mối nối đường ống.

• Sai lầm 3: Chọn sai bản chất vật liệu chế tạo, ví dụ dùng van gang thông thường cho đường ống dẫn dung dịch hóa chất ăn mòn khiến thân van bị oxy hóa mục rỗng.

• Sai lầm 4: Hoàn toàn bỏ bê công tác bảo trì định kỳ ngoài hiện trường, không tra dầu mỡ khiến trục ren ty van bị rỉ sét, bó kẹt hoàn toàn không thể vặn mở.

• Sai lầm 5: Lựa chọn sai cấp áp suất vận hành định mức của hệ thống trạm bơm, sử dụng van áp thấp PN10 cho đường ống cao áp PN25 gây nguy cơ nổ vỡ van nguy hiểm.

Checklist Hướng Dẫn Chọn Gates Valve Phù Hợp Cho Dự Án

Để quá trình phê duyệt vật tư đầu vào của ban quản lý dự án diễn ra hanh thông, hãy áp dụng quy trình kiểm tra 6 bước tiêu chuẩn sau của các chuyên gia thu mua:

• Bước 1: Xác định chính xác bản chất hóa lý của dòng lưu chất vận hành bên bên trong hệ ống (Nước sạch, nước thải, hơi nóng hay hóa chất ăn mòn).

• Bước 2: Đo đạc thông số kích thước đường kính ngoài của ống để quy đổi ra size DN tương thích của thiết bị van.

• Bước 3: Thu thập số liệu về áp suất hoạt động liên tục và áp suất đỉnh của trạm bơm để chọn cấp chịu áp lực PN tương ứng.

• Bước 4: Lựa chọn phôi vật liệu đúc thân van tối ưu (Chọn dòng gate valve gang cho hệ thống nước sạch thông thường, chọn gate valve inox cho môi trường hóa chất sạch, thực phẩm).

• Bước 5: Đối chiếu kỹ lưỡng phương thức liên kết hình học trên bản vẽ kỹ thuật để chọn kiểu nối ren tinh gọn hay hệ gate valve mặt bích tiêu chuẩn BS, JIS, ANSI.

• Bước 6: Kiểm tra nghiêm ngặt hồ sơ năng lực của nhà cung ứng, yêu cầu cung cấp đầy đủ chứng chỉ xuất xứ CO và chứng nhận chất lượng CQ trùng khớp số sê-ri thiết bị.

Các Lưu Ý Kỹ Thuật Khi Lắp Đặt Và Bảo Trì Hệ Thống

• Khi tiến hành thi công lắp đặt ngoài hiện trường, thợ cơ điện phải đảm bảo van được đặt theo đúng chiều hướng vận hành thẳng đứng của ty van. Quá trình siết bu-lông các mặt bích phải thực hiện theo nguyên tắc đối xứng đều tay để không tạo ra các ứng suất vặn xoắn cơ học bách hại đường ống dẫn.

• Công tác bảo trì định kỳ định kỳ từ 6 đến 12 tháng cần tập trung vào việc kiểm tra độ đàn hồi của các vòng đệm cao su chèn nắp van, bôi trơn dầu mỡ đều đặn vào phần trục ren ty nổi để đảm bảo thao tác vặn mở luôn nhẹ nhàng, thanh thoát nhất.

FAQ - Câu Hỏi Thường Gặp Về Gates Valve

Hai thuật ngữ kỹ thuật viết là cụm từ gates valve và gate valve có bản chất khác nhau thế nào không?

Hoàn toàn không có sự khác biệt về mặt bản chất kỹ thuật. Từ khóa gates valve thường là cách gọi bổ sung số nhiều hoặc thói quen tìm kiếm vật tư của người dùng, còn cụm từ gate valve là thuật ngữ kỹ thuật chuẩn quốc tế để chỉ dòng van cổng.

Thiết bị van cổng này được nghiên cứu chế tạo ra để ứng dụng cho mục đích gì là chính?

Dòng van này được ứng dụng chuyên dụng cho nhiệm vụ đóng hoặc mở hoàn toàn dòng lưu chất luân chuyển bên bên trong hệ thống đường ống, phục vụ công tác cách ly phân đoạn để sửa chữa hạ tầng kỹ thuật.

Doanh nghiệp của tôi có thể sử dụng van cổng để điều tiết lưu lượng dòng chảy thay van cầu được không?

Hoàn toàn không nên. Việc hé mở đĩa van một phần sẽ khiến đĩa van bị dòng lưu chất áp lực cao xối thẳng liên tục vào cạnh đáy, gây ra hiện tượng mài mòn rỗ bề mặt làm kín, khiến van bị rò rỉ và mất hoàn toàn khả năng khóa khít sau này.

Dòng thiết bị van cổng này phù hợp hoạt động trong những môi trường môi chất nào?

Van hoạt động xuất sắc trong các môi trường nước sạch, hệ thống thoát nước thải, mạng lưới hơi nước nóng áp lực, dầu khí, hóa chất nhẹ và rất nhiều ngành công nghiệp chế biến phụ trợ khác.

Khi nào nhà thầu nên ưu tiên chọn cấu hình dòng van bằng gang và khi nào nên dùng inox?

Phân khúc dòng van chất liệu gang là sự lựa chọn kinh tế tối ưu cho các hệ thống nước sạch, nước sinh hoạt tòa nhà và hệ thống PCCC. Trong khi đó, phân khúc chất liệu inox là bắt buộc đối với các môi trường dẫn hóa chất ăn mòn, dung dịch axit hoặc ngành chế biến thực phẩm yêu cầu độ vệ sinh vi sinh cao.

Kết Luận: Có Nên Sử Dụng Gates Valve Trong Hệ Thống Đường Ống?

Tựu trung lại, sự thành công và độ an toàn của một mạng lưới hạ tầng đường ống công nghiệp luôn được tạo nên từ tính đồng bộ và chất lượng bền bỉ của từng mắt xích cấu kiện cơ khí. Thông qua chuỗi phân tích chuyên sâu từ việc định nghĩa bản chất gates valve là gì, đi sâu bóc tách cấu trúc nội bộ trong phần cấu tạo gates valve và định vị các dòng sản phẩm chiến lược như gate valve gang, gate valve inox hay hệ gate valve mặt bích, có thể khẳng định đây là dòng thiết bị đóng ngắt vô cùng ưu việt. Sở hữu những thế mạnh tuyệt đối về khả năng triệt tiêu tổn thất áp suất dòng chảy, độ bền bỉ cơ học vượt thời gian cùng dải kích cỡ biên độ rộng tương thích mọi hệ ống, dòng van cổng này chính là giải pháp kinh tế hoàn hảo giúp các chủ đầu tư tối ưu hóa dòng vốn, triệt tiêu các sự cố rò rỉ môi chất và nâng cao hệ số an toàn vận hành dài hạn cho toàn bộ công trình.
