Drain Valve: Giải Pháp Xả Đáy Chuyên Dụng Để Bảo Vệ Hệ Thống Công Nghiệp

Trong thiết kế hạ tầng cơ điện và các đường ống động lực công nghiệp, việc kiểm soát sự thuần khiết của môi chất vận hành là yếu tố quyết định đến độ bền của toàn bộ nhà máy. Tuy nhiên, một hiện tượng vật lý bất biến luôn xảy ra trong mọi quy trình là sự ngưng tụ hơi nước và lắng đọng chất rắn cặn bã. Cho dù hệ thống của bạn hoạt động bằng khí nén, hơi nóng hay chất lỏng, lượng tạp chất này luôn có xu hướng tích tụ lại ở những điểm nút thấp nhất. Nếu không được loại bỏ kịp thời, chúng sẽ nhanh chóng phá hủy các thiết bị đắt tiền, làm tắc nghẽn đường ống và gây sụt giảm nghiêm trọng công suất vận hành. Đó chính là lý do vì sao dòng thiết bị chuyên dụng như van xả trở thành một mắt xích công nghệ bắt buộc phải có. Việc hiểu sâu và ứng dụng đúng dòng van này không chỉ đơn thuần là một thao tác bảo trì, mà là chiến lược sống còn để bảo vệ tổng thể nguồn vốn đầu tư cơ sở hạ tầng của doanh nghiệp.

Vì Sao van xả Là Thiết Bị Không Thể Thiếu Trong Hệ Thống Công Nghiệp?

Tình huống tích tụ tạp chất trong thực tế vận hành

Tại bất kỳ nhà xưởng sản xuất nào, các mạng lưới kỹ thuật như hệ thống máy nén khí, mạng đường ống nồi hơi, các bồn chứa áp lực, hệ thống đường ống dẫn nước tổng cho đến cụm điều hòa không khí HVAC trung tâm đều phải đối mặt với một vấn đề chung. Đó chính là hiện tượng nước ngưng, các hạt bụi mịn rỉ sét bóc tách từ thành ống, và chất lỏng dư thừa liên tục hình thành và chìm xuống phần đáy của thiết bị dưới tác dụng của trọng lực.

Hậu quả tai hại nếu không xử lý định kỳ

Nếu hệ thống thiếu vắng giải pháp loại bỏ tự động hoặc thủ công lượng tạp chất này, doanh nghiệp sẽ phải đối mặt với chuỗi hệ lụy vô cùng nghiêm trọng:

• Hiệu suất nhiệt và áp lực vận hành sụt giảm mạnh do không gian chứa môi chất chính bị chiếm dụng.

• Tốc độ ăn mòn hóa học và rỉ rỗ kim loại tại phần đáy bồn, đáy ống tăng nhanh gấp nhiều lần.

• Nguy cơ xảy ra hiện tượng búa nước trong hệ thống hơi, phá hủy cánh bơm và các thiết bị đo đạc đắt tiền.

• Gây mất an toàn nghiêm trọng cho toàn bộ hệ thống áp lực, dẫn đến nguy cơ cháy nổ hoặc dừng máy đột ngột.

Chính vì tính chất nguy hiểm đó, dòng sản phẩm van xả đã được nghiên cứu, phát triển và đưa vào ứng dụng rộng rãi như một giải pháp cứu cánh tối ưu.

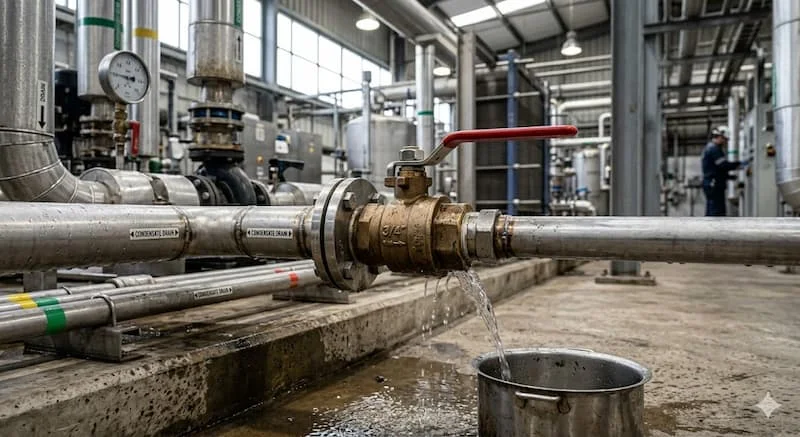

Drain Valve Là Gì?

Định nghĩa bản chất kỹ thuật

Về mặt phân loại cơ khí, van xả là thuật ngữ chuyên ngành để chỉ các loại van công nghiệp được nghiên cứu chế tạo riêng cho nhiệm vụ xả bỏ nước ngưng, chất lỏng tồn dư, cặn bẩn lắng đọng hoặc các tạp chất không mong muốn ra ngoài hệ thống tại các vị trí hình học thấp nhất.

Các tên gọi thông dụng khác trong ngành vật tư

Tùy thuộc vào thói quen gọi tên của kỹ sư và phân khúc môi trường vận hành cụ thể tại Việt Nam, dòng thiết bị này còn được biết đến với rất nhiều tên gọi khác nhau như:

• Van xả đáy (Chuyên dùng cho nồi hơi, bồn áp lực).

• Van xả nước hoặc van xả cặn.

• Ký hiệu kỹ thuật quốc tế: Drain cock hay Drainage valve.

Vai trò cốt lõi đối với hạ tầng đường ống

Nhiệm vụ tối thượng của dòng van này là liên tục hoặc định kỳ giải phóng lượng nước ngưng tụ và cặn lắng bám ra khỏi lòng thiết bị. Việc làm sạch liên tục này đóng vai trò quyết định giúp bảo vệ màng lọc, bảo vệ cánh máy nén, ngăn ngừa rỉ sét cục bộ và gián tiếp kéo dài tuổi thọ vận hành cho toàn bộ hệ thống cơ điện tổng.

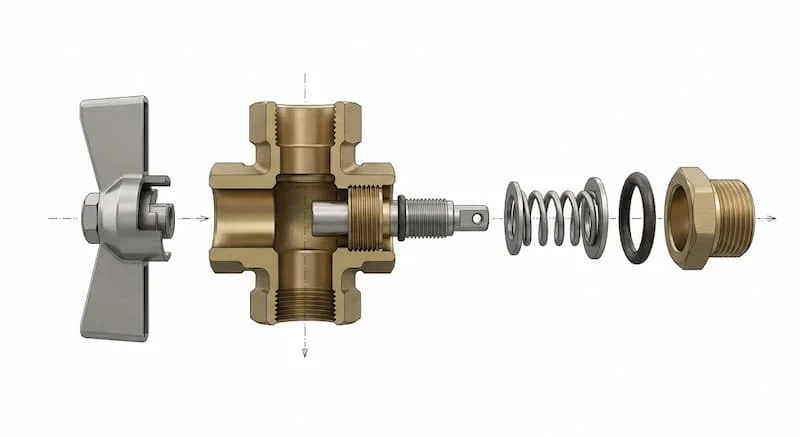

Nguyên Lý Hoạt Động Của van xả

Cơ chế vận hành của dòng van xả đáy này tương đối trực quan nhưng đòi hỏi sự chính xác tuyệt đối về mặt vị trí hình học để đạt hiệu quả cao nhất.

Cơ chế đóng mở khống chế tạp chất

Nguyên lý hoạt động của thiết bị xoay quanh hai trạng thái làm việc cơ bản:

• Khi van được chuyển sang trạng thái mở (bằng tay gạt hoặc bằng rơ-le điện tự động): Áp suất nội bộ bên trong đường ống sẽ lập tức đẩy toàn bộ lượng nước ngưng và bùn cặn lắng đọng phóng thẳng ra ngoài qua cửa xả.

• Khi van đóng lại: Cơ cấu bệ đỡ và đĩa van ép chặt vào nhau, tái lập độ kín khít cơ học tuyệt đối để đảm bảo áp lực vận hành của môi chất chính bên trong hệ thống không bị thất thoát một chút nào ra môi trường.

Tại sao bắt buộc phải lắp đặt van ở vị trí thấp nhất?

Mọi kỹ sư thiết kế đều phải tuân thủ nghiêm ngặt nguyên tắc bố trí van xả tại các điểm đáy của bình tích, điểm uốn cong thấp nhất của đường ống hoặc các chân bẫy nước. Do đặc tính tự nhiên, nước và chất rắn luôn có tỷ trọng lớn hơn không khí và hơi nước nên sẽ tự động chìm xuống vùng thấp nhất dưới tác động của trọng lực. Việc đặt van đúng vị trí sinh học này giúp quá trình tháo xả đạt hiệu suất tối đa, quét sạch mọi tạp chất chỉ trong một chu kỳ mở van ngắn.

Các Loại van xả Phổ Biến Hiện Nay

Để đáp ứng mức độ tự động hóa và các đặc thù công nghệ khác nhau của từng phân xưởng, dòng van này được chia thành năm nhánh sản phẩm đặc trưng:

1. Manual van xả (Van xả đáy bằng tay)

• Đặc điểm: Vận hành cơ học hoàn toàn dựa vào sức người thông qua tay gạt hoặc tay vặn ren thô.

• Ưu điểm: Giá thành đầu tư mua sắm ban đầu rất thấp, cấu trúc bền bỉ, kết cấu đơn giản và hầu như không bao giờ gặp sự cố kẹt rít do lỗi nguồn điện.

• Ứng dụng: Thích hợp cho các phân xưởng có quy mô nhỏ, tần suất tháo xả không quá dày đặc.

2. Automatic van xả (Van xả tự động)

• Đặc điểm: Tích hợp thêm cụm rơ-le hẹn giờ điện tử (Timer) hoặc cảm biến mức nước để kích hoạt chu trình mở xả hoàn toàn tự động.

• Ưu điểm: Giải phóng hoàn toàn sức lao động của con người, loại bỏ tuyệt đối rủi ro thợ vận hành quên không xả đáy đường ống.

• Ứng dụng: Trở thành thiết bị bắt buộc trên các dòng van xả khí nén lắp tại bình tích áp của máy nén khí trung tâm hoặc hệ thống HVAC tòa nhà.

3. Ball Type van xả (Van bi xả đáy)

• Đặc điểm: Thân van áp dụng cơ cấu quả bi đúc rỗng tâm, đóng mở nhanh bằng cách gạt một góc 90 độ.

• Ưu điểm: Đường lưu chất đi thẳng hoàn toàn giúp cặn bẩn kích thước lớn thoát ra cực kỳ thuận tiện mà không sợ kẹt, độ kín khít chống rò rỉ siêu cao.

4. Needle Drain Valve (Van kim xả đáy)

• Đặc điểm: Đĩa van là một chiếc kim kim loại có độ vát nhọn chính xác, tịnh tiến lên xuống bằng trục ren.

• Ưu điểm: Cho phép người vận hành điều tiết tiết lưu lưu lượng xả một cách tinh vi và chính xác từng chút một, chịu được áp lực nén rất cao.

5. Float van xả (Van phao xả nước ngưng)

• Đặc điểm: Hoạt động thuần cơ học tự động dựa trên nguyên lý lực đẩy Ac-si-met của mực nước tích tụ bên trong lòng van.

• Ưu điểm: Khi mực nước dâng cao nâng phao lên, cửa xả tự động mở; khi nước cặn thoát hết, phao hạ xuống khóa chặt van, giúp xả liên tục mà không làm thất thoát áp suất khí nén bên trong.

Thông Số Kỹ Thuật Quan Trọng Của van xả

Khi tiến hành tra cứu dữ liệu để lập hồ sơ phê duyệt vật tư cho nhà máy, các kỹ sư cần đặc biệt lưu ý đến các dải thông số định lượng tiêu chuẩn sau:

• Kích thước đường kính cổng xả danh nghĩa phổ biến: Từ các size nhỏ tinh gọn đến tầm trung như DN10, DN15, DN20, DN25 cho đến các size lớn DN50.

• Cấu hình vật liệu đúc thân van: Đa dạng tùy thuộc môi trường bao gồm đồng thau (cho nước sạch, khí nén), inox 304 hoặc inox 316 (cho hóa chất ăn mòn), gang đúc và thép hợp kim cường độ cao (cho hơi nóng siêu nhiệt).

• Các cấp áp suất làm việc định mức: Phân chia rõ ràng theo các tiêu chuẩn chịu lực PN10, PN16, PN25 và các hệ thống cao áp PN40.

• Phương thức kết nối kỹ thuật cơ học: Nối ren tiêu chuẩn cho các vị trí tinh gọn, liên kết mặt bích chịu lực nén cao, hoặc hàn kín trực tiếp đối với các đường ống hơi nóng siêu áp.

• Dải giới hạn nhiệt độ vận hành an toàn: Dao động cực rộng từ âm 20 độ C cho đến ngưỡng nhiệt cao đỉnh 250 độ C.

Drain Valve Và Ball Valve Khác Nhau Thế Nào?

Để tránh việc lựa chọn sai công năng thiết bị, chúng ta hãy cùng đặt hai dòng van phổ thông này lên bàn cân so sánh một cách toàn diện:

Tại Sao van xả Giúp Tăng Tuổi Thọ Hệ Thống?

Việc đầu tư một hệ thống van xả đáy chuẩn mực được xem là phương án phòng bệnh hơn chữa bệnh cho toàn bộ nhà máy nhờ bốn cơ chế bảo vệ sau:

• Giải phóng triệt để nước ngưng tụ: Loại bỏ hoàn toàn lượng nước tích tụ trong lòng ống dẫn khí, ngăn chặn tình trạng nước lọt vào phá hủy các công cụ đầu cuối và thiết bị khí nén cầm tay.

• Giảm thiểu tối đa hiện tượng ăn mòn cục bộ: Khi các axit yếu hình thành do sự kết hợp của nước ngưng và tạp chất khí được xả bỏ liên tục, bề mặt kim loại của bồn chứa sẽ không còn bị rỉ rỗ.

• Ngăn ngừa tuyệt đối tình trạng đóng cặn cứng: Các hạt khoáng chất, cặn canxi lơ lửng trong nước nồi hơi được đẩy ra ngoài đều đặn, không có cơ hội bám dính tạo thành lớp cáu cặn cách nhiệt nguy hiểm trên vách lò.

• Triệt tiêu hoàn toàn nguy cơ tắc nghẽn cục bộ: Giúp lòng ống luôn thông thoáng, đảm bảo dòng chảy chính đạt công suất áp lực tối ưu nhất và giảm tải năng lượng tiêu thụ cho các trạm bơm, máy nén khí trung tâm.

Ứng Dụng Thực Tế Của van xả Trong Công Nghiệp

Sở hữu những đặc tính công nghệ chuyên sâu, thiết bị này có mặt trong hầu hết các phân đoạn kỹ thuật cốt lõi:

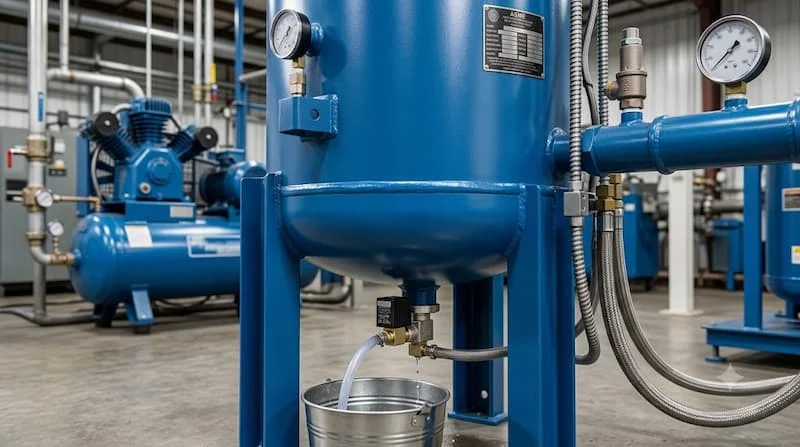

1. Hệ thống máy nén khí công nghiệp

Sản phẩm van xả khí nén được lắp đặt bắt buộc tại vị trí đáy của bình tích áp, dưới đáy của bộ lọc khí trung tâm và các điểm cuối của đường ống phân phối để xả toàn bộ lượng nước ngưng tụ do quá trình nén ép không khí tạo ra.

2. Hệ thống lò hơi và đường ống dẫn hơi nóng (Steam System)

Ứng dụng làm van xả đáy định kỳ cho các nồi hơi áp lực cao nhằm loại bỏ lượng bùn cặn lắng tụ do hóa chất xử lý nước sinh ra, đồng thời bảo vệ đường ống hơi khỏi hiện tượng thủy kích.

3. Hệ thống điều hòa trung tâm HVAC và Chiller

Lắp đặt tại các khay chứa nước ngưng của giàn lạnh, các điểm xả cặn của tháp giải nhiệt để đảm bảo dòng nước tuần hoàn luôn sạch, không bị rêu mốc gây tắc nghẽn.

4. Hệ thống các bồn chứa xăng dầu và hóa chất

Sử dụng để xả lớp nước đệm ngưng tụ thường đọng lại dưới đáy các bồn chứa nhiên liệu lớn, ngăn hiện tượng nước lẫn vào xăng dầu làm hỏng động cơ.

5. Đường ống quy trình trong nhà máy công nghiệp

Áp dụng trên các trục đường ống dẫn môi chất pha chế của nhà máy dệt nhuộm, sản xuất giấy, chế biến lương thực để súc rửa đường ống khi thay đổi mẻ sản xuất.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Thiết Bị

Việc thiếu kinh nghiệm khi duyệt danh mục vật tư rất dễ dẫn đến 5 sai lầm nghiêm trọng sau trên công trường:

• Sai lầm 1: Chọn sai kích thước cổng xả, ví dụ chọn van quá nhỏ cho hệ thống chứa nhiều cặn bùn kích thước lớn khiến van bị nghẹt cứng ngay chu kỳ xả đầu tiên.

• Sai lầm 2: Chủ quan không tính toán đến áp suất đỉnh thực tế, sử dụng van cấp áp thấp cho hệ thống nồi hơi cao áp gây nứt vỡ thân van.

• Sai lầm 3: Lựa chọn vật liệu không phù hợp, sử dụng van thân đồng hoặc thân gang thông thường cho đường ống dẫn hóa chất có tính axit mạnh khiến thiết bị bị ăn mòn rỗng ruột.

• Sai lầm 4: Lắp đặt sai vị trí hình học, đặt van ở vị trí lưng chừng ống khiến lượng cặn bã không thể thoát ra ngoài theo trọng lực.

• Sai lầm 5: Hoàn toàn bỏ bê công tác bảo trì định kỳ, không vệ sinh lưới lọc của van khiến cụm gioăng bị cặn bám làm hở van, gây rò rỉ áp suất liên tục.

Checklist Hướng Dẫn Chọn van xả Phù Hợp Cho Dự Án

Để quá trình duyệt nghiệm kỹ thuật diễn ra chính xác tuyệt đối, các kỹ sư hãy áp dụng quy trình kiểm tra 6 bước tiêu chuẩn sau:

• Bước 1: Xác định chính xác bản chất hóa lý của dòng tạp chất cần xả (Nước ngưng thuần khiết, nước lẫn bùn cặn, hay hóa chất ăn mòn).

• Bước 2: Kiểm tra thông số áp suất vận hành liên tục và áp suất đỉnh của hệ thống để lựa chọn cấp áp lực PN thích hợp.

• Bước 3: Xác định nhiệt độ làm việc đỉnh của môi chất để lựa chọn cấu hình van chịu nhiệt an toàn.

• Bước 4: Lựa chọn kiểu thức vận hành tối ưu cho bài toán nhân công (Chọn van tay cho tiết kiệm hoặc van hẹn giờ tự động để tối ưu hiệu suất).

• Bước 5: Quyết định vật liệu đúc thân van tương ứng (Gang, đồng, thép đúc hay mác inox chịu lực).

• Bước 6: Đối chiếu và kiểm tra tính đồng bộ của tiêu chuẩn kết nối (Mối ren trong, ren ngoài hay chuẩn mặt bích của đường ống sẵn có).

Các Lưu Ý Kỹ Thuật Khi Lắp Đặt Và Bảo Trì Hệ Thống

• Khi tiến hành thi công lắp đặt, bắt buộc phải chọn vị trí điểm thấp nhất của phân đoạn đường ống hoặc thiết bị. Đồng thời, xung quanh vị trí van phải chừa một khoảng không gian thao tác đủ rộng để thợ kỹ thuật dễ dàng đưa mỏ-lết vào tháo rã, vệ sinh lòng van khi cần thiết.

• Quy trình vận hành đối với van xả tay yêu cầu thợ vận hành phải thực hiện thao tác xả định kỳ theo đúng lịch trình dán tại phân xưởng, không được để nước tích tụ quá mức cho phép.

• Công tác bảo trì định kỳ định kỳ cần tập trung vào việc kiểm tra độ đàn hồi của gioăng cao su làm kín, làm sạch các mảng bám cặn cứng bám quanh đĩa van để đảm bảo sau khi đóng, van đạt độ kín khít tuyệt đối, không bị rỉ rỉ giọt nước nào ra ngoài.

FAQ - Câu Hỏi Thường Gặp Về Drain Valve

Thuật ngữ drain valve là gì và bản chất của nó có giống van khóa thông thường không?

Đây là dòng van chuyên dụng để thực hiện nhiệm vụ xả bỏ nước ngưng, chất lỏng tồn dư và bùn cặn lắng đọng ra khỏi hệ thống tại các điểm thấp nhất. Khác với van khóa chính, thiết bị này được thiết kế tối ưu để chịu được ma sát của dòng cặn bã xối qua mà không bị mài mòn bệ đỡ làm kín.

Việc lắp đặt thiết bị xả đáy này có phải là quy định bắt buộc cho nhà máy không?

Hoàn toàn bắt buộc đối với các hệ thống hơi nóng, lò hơi, mạng lưới khí nén và các bình tích áp lực cao. Nếu thiếu thiết bị này, lượng nước tích tụ sẽ nhanh chóng phá hủy hệ thống và gây mất an toàn nghiêm trọng.

Giữa cấu hình xả tự động và xả thủ công bằng tay, doanh nghiệp nên đầu tư dòng nào?

Đối với các hệ thống vận hành liên tục 24/7 với lượng nước ngưng hình thành liên tục như trạm drain valve khí nén trung tâm, van xả tự động là sự lựa chọn tối ưu. Đối với các bồn chứa nhỏ hoặc tần suất xả ít, van xả tay sẽ là phương án tiết kiệm chi phí hơn.

Dòng van xả đáy này có thể chịu được môi trường nhiệt độ cao của lò hơi không?

Hoàn toàn được, với điều kiện bạn phải lựa chọn cấu hình thân van đúc bằng chất liệu thép hợp kim chịu lực hoặc inox cao cấp, kết hợp với các dòng gioăng làm kín làm bằng chất liệu kim loại chịu nhiệt chuyên dụng để đảm bảo van không bị biến dạng dưới áp lực hơi nóng.

Tần suất thực hiện công tác tháo xả đáy bao lâu một lần là hợp lý?

Tần suất này phụ thuộc hoàn toàn vào chất lượng môi chất và môi trường làm việc thực tế của nhà máy. Đối với hệ thống khí nén công nghiệp, van tự động có thể cài đặt xả vài tiếng một lần; đối với nồi hơi, thợ vận hành thường tiến hành xả đáy thủ công từ 1 đến 2 lần trong một ca làm việc.

Kết Luận: Có Nên Lắp Đặt Drain Valve Cho Hệ Thống Của Bạn?

Tóm lại, việc duy trì một hệ thống đường ống công nghiệp luôn sạch sẽ và thông thoáng là nền tảng cốt lõi giúp doanh nghiệp tối ưu hóa chi phí điện năng, bảo vệ thiết bị và ngăn ngừa các sự cố dừng máy tai hại. Qua việc phân tích toàn diện từ khái niệm drain valve là gì, bóc tách các đặc tính vận hành chuyên sâu của dòng drain valve khí nén cho đến việc định vị chính xác khu vực ứng dụng drain valve chiến lược, có thể khẳng định đây là một thiết bị công nghệ vô cùng nhỏ gọn nhưng mang lại giá trị bảo vệ cực kỳ to lớn. Sự hiện diện của dòng van xả đáy chuyên dụng này chính là giải pháp kinh tế hoàn hảo giúp các chủ đầu tư loại bỏ hoàn toàn các rủi ro ăn mòn kim loại, triệt tiêu nguy cơ tắc nghẽn đường ống và nâng cao hệ số an toàn vận hành dài hạn cho toàn bộ nhà máy.

Để nhận được sự đồng hành tư vấn kỹ thuật chuyên sâu từ đội ngũ kỹ sư đường ống áp lực và nhận bảng báo giá các dòng van xả đáy chính hãng:

Liên hệ phòng kỹ thuật cơ điện để nhận tư vấn giải pháp lắp đặt ứng dụng drain valve miễn phí.
