Ball Valve DN20: Giải Pháp Khống Chế Dòng Chảy Tiêu Chuẩn Cho Mọi Hệ Thống

Trong kết cấu hạ tầng cơ điện và các đường ống công nghệ hiện đại, việc tối ưu hóa đường kính dòng chảy để vừa đảm bảo áp lực vận hành, vừa tiết kiệm chi phí đầu tư luôn là bài toán đau đầu của các kỹ sư. Khi bóc tách bản vẽ kỹ thuật từ các hệ thống thủy lực dân dụng cho đến các dây chuyền sản xuất công nghiệp, có một phân khúc kích cỡ thiết bị luôn xuất hiện với tần suất dày đặc. Đó chính là dòng van bi DN20. Được đánh giá là một trong những kích thước "vàng" sở hữu tính linh hoạt cao, dòng van bi này đóng vai trò như một mắt xích cốt lõi giúp hệ thống vận hành ổn định. Tuy nhiên, việc hiểu sai các thông số kích thước danh nghĩa hoặc lựa chọn sai cấu hình vật liệu phối trộn có thể làm suy giảm nghiêm trọng công suất vận hành, gây rò rỉ và phát sinh những khoản chi phí thay thế không đáng có cho doanh nghiệp.

Ball Valve DN20 Có Phải Là Kích Thước Van Được Sử Dụng Nhiều Nhất?

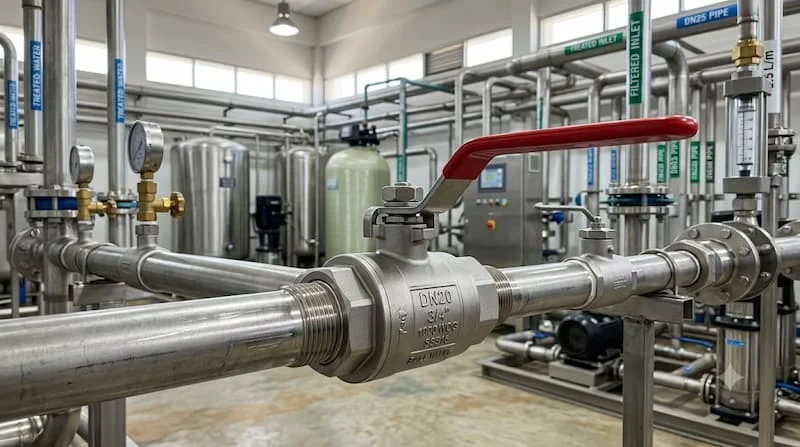

Tình huống ứng dụng kỹ thuật tại các công trình

Tại các công trình xây dựng và nhà máy sản xuất hiện nay, thiết bị van bi DN20 có mặt trong hầu hết các phân đoạn ống nhánh cốt lõi. Từ mạng lưới cấp nước dân dụng, hệ thống phân phối khí nén áp lực cao, đường ống nước lạnh của hệ thống điều hòa HVAC, cho đến các cụm kích hoạt của hệ thống PCCC hay dây chuyền dẫn hóa chất nhẹ, kích cỡ này luôn được ưu tiên lựa chọn hàng đầu nhờ tính tương thích không gian xuất sắc.

Vấn đề tồn tại và những nhầm lẫn tai hại

Mặc dù là sản phẩm phổ biến bậc nhất, nhưng trên thực tế, rất nhiều nhân viên thu mua vật tư hoặc thợ lắp đặt vẫn mắc phải những sai lầm nghiêm trọng khi đối chiếu thông số hình học:

• Nhầm lẫn thông số danh nghĩa DN20 là đường kính ngoài của ống đo bằng milimét.

• Khó khăn trong việc quy đổi chính xác từ kích thước hệ mét sang hệ đo Inch.

• Chủ quan cho rằng mọi dòng van bi kích cỡ DN20 trên thị trường đều có chung một tiêu chuẩn kết cấu chiều dài thân và bước ren.

Chính việc thiếu am hiểu chuyên sâu về kích thước van bi DN20 đã dẫn đến tình trạng mua sai chủng loại, khiến thiết bị không thể vặn khít vào đường ống, làm rò rỉ lưu chất và gây gián đoạn tiến độ thi công của toàn bộ dự án.

Ball Valve DN20 Là Gì?

Định nghĩa bản chất kỹ thuật

Về mặt thuật ngữ ngành nước, ball valve dn20 (hay còn gọi là van bi DN20) là dòng van công nghiệp sử dụng một đĩa van có dạng viên bi tròn khoét lỗ xuyên tâm để kiểm soát dòng lưu chất. Thông số DN20 là ký hiệu đường kính danh nghĩa quy ước (Diameter Nominal), biểu thị thiết bị này được thiết kế để kết nối tương thích với các hệ thống đường ống dẫn có đường kính ngoài xấp xỉ 27 mm đến 27.2 mm.

Bảng quy đổi kích thước tiêu chuẩn quốc tế

Để tạo sự đồng bộ khi tra cứu tài liệu kỹ thuật quốc tế và bóc tách khối lượng vật tư, bạn cần nắm vững quy ước định danh sau:

Chức năng và đặc điểm vận hành cốt lõi

Dòng van này được nghiên cứu chế tạo để thực hiện ba nhiệm vụ chiến lược trên đường ống: đóng mở hoàn toàn dòng chảy, điều khiển hướng đi của lưu chất và cô lập các đoạn ống phục vụ công tác sửa chữa. Đặc điểm nổi bật nhất giúp dòng van này chiếm trọn niềm tin của giới kỹ thuật chính là năng lực vận hành siêu nhanh nhờ cơ cấu xoay góc góc 90 độ, độ kín khít cơ học gần như tuyệt đối và tuổi thọ chu kỳ đóng mở vô cùng dài lâu.

Nguyên Lý Hoạt Động Của van bi DN20

Hiểu rõ cơ chế chuyển động nội bộ của thiết bị sẽ giúp người vận hành khai thác tối đa công năng và độ bền của van trong thực tế.

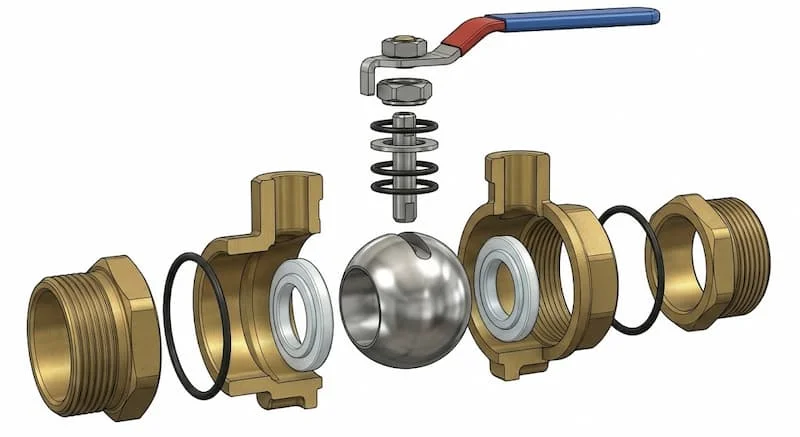

Các bộ phận cấu tạo cơ bản

Một bộ van bi DN20 hoàn chỉnh được cấu thành từ các chi tiết cơ khí chính xác bao gồm: Thân van bên ngoài bảo vệ, bi van gắn lỗ xuyên tâm, trục van truyền lực, tay gạt cơ học điều khiển và hệ thống gioăng làm kín bao quanh quả bi.

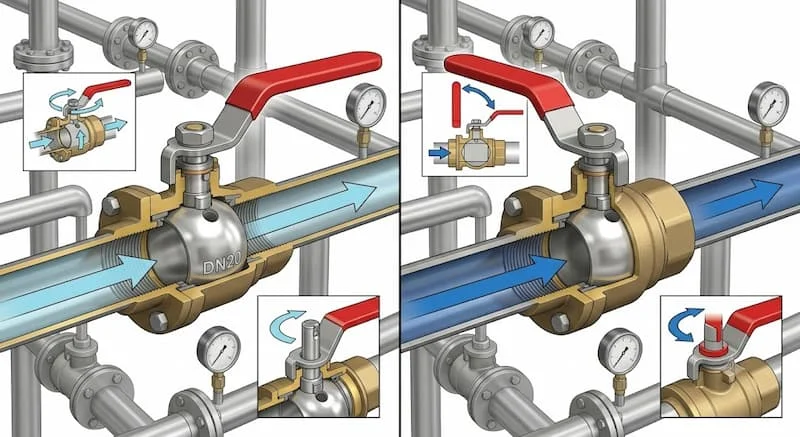

Cơ chế đóng mở đóng ngắt dòng lưu chất

Nguyên lý hoạt động của van dựa trên chuyển động xoay tròn của viên bi quanh trục. Khi người vận hành thực hiện thao tác gạt tay gạt một góc chính xác 90 độ:

• Trạng thái mở van: Lỗ xuyên tâm của viên bi xoay về vị trí trùng khít hoàn toàn với lòng đường ống, cho phép chất lỏng hoặc khí nén đi qua tự do mà không gặp bất kỳ lực cản nào.

• Trạng thái đóng van: Lỗ xuyên tâm của bi xoay đi một góc một phần tư vòng và nằm vuông góc với hướng dòng chảy. Lúc này, vách trơn của quả bi sẽ ép chặt vào vòng gioăng, chặn đứng toàn bộ lưu chất.

Tại sao van bi lại có tốc độ vận hành vượt trội?

Điểm mấu chốt nằm ở hành trình cơ học. Trong khi các dòng van cổng hay van cầu đòi hỏi người vận hành phải xoay vô lăng nhiều vòng quanh trục ren rất mất thời gian, thì van bi chỉ yêu cầu một thao tác gạt nhẹ nhàng 1/4 vòng là đã có thể thay đổi hoàn toàn trạng thái cục diện của dòng chảy trên đường ống.

Các Loại van bi DN20 Phổ Biến Hiện Nay

Dựa trên bản chất môi trường chất lỏng và yêu cầu tự động hóa của từng dự án, thị trường hiện nay phân tách thành các dòng sản phẩm van bi DN20 chuyên dụng:

1. Van bi chất liệu đồng DN20

• Đặc điểm công nghệ: Giá thành đầu tư ban đầu cực kỳ thấp, phôi đồng đúc dày dặn, bước ren trong gia công tinh xảo, có năng lực chịu được nhiệt độ nước nóng sinh hoạt tốt.

• Ứng dụng chiến lược: Là sự lựa chọn số một cho các hệ thống đường ống cấp nước sạch dân dụng, chung cư và các nhánh ống cấp nước sinh hoạt gia đình.

2. Van bi chất liệu inox DN20

• Đặc điểm công nghệ: Thường được chế tạo từ các mác thép không gỉ cao cấp như inox 304 hoặc inox 316. Dòng van này sở hữu khả năng chống ăn mòn hóa học xuất sắc, trơ lỳ trước các dòng axit, kiềm và có bề mặt cực sạch.

• Ứng dụng chiến lược: Phổ biến trong các nhà máy chế biến thực phẩm vô trùng, ngành hóa chất công nghiệp và dây chuyền sản xuất dược phẩm y tế.

3. Van bi chất liệu gang DN20

• Đặc điểm công nghệ: Phần thân được đúc bằng gang cầu chịu lực ép tốt, cấu trúc kết nối thường là dạng mặt bích dày dặn để tăng khả năng chịu va đập cơ học.

• Ứng dụng chiến lược: Thích hợp cho các trục đường ống phụ trợ trong các phân xưởng công nghiệp nặng chịu áp lực nén cao.

4. Van bi tích hợp bộ điều khiển điện DN20

• Đặc điểm công nghệ: Thay thế tay gạt cơ học bằng một mô tơ điện sử dụng nguồn điện thông dụng để đóng mở van tự động thông qua tín hiệu điều khiển từ xa.

• Ứng dụng chiến lược: Được áp dụng sâu rộng trong các nhà máy thông minh, hệ thống quản lý tòa nhà BMS tự động hóa cao.

5. Van bi tích hợp bộ điều khiển khí nén DN20

• Đặc điểm công nghệ: Sử dụng áp lực của khí nén đẩy piston dịch chuyển, giúp van đạt tốc độ đóng ngắt cực nhanh gần như tức thời (chỉ dưới 1 đến 2 giây).

• Ứng dụng chiến lược: Là mắt xích quan trọng trong hệ thống khí nén công nghiệp, các dây chuyền chiết rót tốc độ cao.

Thông Số Kỹ Thuật Quan Trọng Của van bi DN20

Để đảm bảo tính đồng bộ tuyệt đối khi lắp ráp và vận hành an toàn, các kỹ sư cần đặc biệt lưu tâm đến bảng thông số van bi DN20 định lượng tiêu chuẩn dưới đây:

• Đường kính danh nghĩa quy định: DN20 tương đương thông số 3/4 inch.

• Các cấp áp suất làm việc định mức: Thiết bị được phân loại rõ ràng theo các cấp chịu lực PN10, PN16, PN25 cho đến cấp áp lực cao PN40.

• Dải nhiệt độ vận hành an toàn: Ngưỡng chịu nhiệt biến thiên rộng từ âm 20 độ C lên tới mức nhiệt đỉnh 200 độ C (tùy thuộc hoàn toàn vào vật liệu đúc thân).

• Phương thức kết nối cơ học đa dạng: Nối ren trong tiêu chuẩn NPT/BSPT, liên kết mặt bích tiêu chuẩn, kết nối khóa kẹp nhanh Clamp vi sinh, hoặc hàn kín trực tiếp đối với hệ thống siêu áp.

• Vật liệu chế tạo gioăng làm kín: Sử dụng các dòng đệm cao cấp như cao su PTFE (Teflon chịu nhiệt, kháng hóa chất), cao su EPDM bền bỉ hoặc cao su NBR chống dầu chuyên dụng.

Ball Valve DN20 Và Gate Valve DN20 Khác Nhau Như Thế Nào?

Việc đặt lên bàn cân so sánh hai dòng thiết bị cùng chung phân khúc kích cỡ DN20 này sẽ giúp người dùng đưa ra quyết định mua sắm vật tư chuẩn xác nhất:

Khi nào hệ thống của bạn bắt buộc phải lựa chọn van bi?

Bạn nên ưu tiên sử dụng van bi DN20 khi đường ống đòi hỏi tốc độ đóng ngắt lưu chất nhanh chóng để ứng phó sự cố, không gian bố trí hộp kỹ thuật chật hẹp không thể lắp van cổng to lớn, và hệ thống yêu cầu một giải pháp chống rò rỉ tuyệt đối dưới áp lực dòng chảy biến động.

Tại Sao van bi DN20 Được Sử Dụng Phổ Biến?

Không phải ngẫu nhiên mà kích cỡ van này lại trở thành sự lựa chọn kinh điển của các kỹ sư thiết kế đường ống. Sự thành công của dòng thiết bị xuất phát từ năm lợi ích thực tế cốt lõi:

• Bài toán chi phí tối ưu: Van sở hữu mức giá thành đầu tư cực kỳ hợp lý, phù hợp với túi tiền của cả hộ dân dụng lẫn ngân sách dự án lớn.

• Kích thước tỷ lệ vàng: Đường kính DN20 là điểm giao thoa hoàn hảo, vừa đủ lớn để đảm bảo công suất lưu lượng nước không bị sụt giảm áp lực, vừa đủ nhỏ gọn để không làm tăng trọng lượng tổng thể của giàn ống.

• Quy trình lắp đặt đơn giản: Thợ kỹ thuật chỉ cần quấn cao su non băng tan và vặn chặt tay vào mối ren là hoàn thành, không yêu cầu kỹ thuật hàn xì phức tạp.

• Kết cấu cơ khí bền bỉ: Thiết bị rất ít khi xảy ra các sự cố kẹt rít hay hỏng hóc vặt, hoạt động trơn tru trong suốt vòng đời.

• Tuổi thọ vận hành vượt trội: Khả năng chống chịu mài mòn thủy lực tốt giúp van duy trì độ bền vững từ nhiều năm cho đến hàng chục năm.

Ứng Dụng Thực Tế Của van bi DN20 Trong Đời Sống

Thiết bị này đóng vai trò như những chốt chặn an toàn xuất hiện trong mọi ngóc ngách của đời sống sản xuất và sinh hoạt:

1. Hạ tầng nước sinh hoạt hộ gia đình

Lắp đặt làm van tổng ngay sau đồng hồ nước của các căn hộ chung cư, biệt thự, hoặc làm van khóa đầu nguồn cho các trục nhánh phòng vệ sinh, nhà bếp.

2. Hệ thống điều hòa không khí HVAC

Xuất hiện tại các đường ống dẫn nước ngưng, đường nước làm mát cấp cho các cụm máy làm lạnh Chiller và tháp giải nhiệt Cooling Tower của tòa nhà.

3. Hệ thống phân phối khí nén nhà xưởng

Lắp đặt tại các điểm nút trích xuất khí nén từ máy nén khí trung tâm ra các thiết bị cầm tay, súng phun sơn trên dây chuyền cơ khí.

4. Mạng lưới hệ thống PCCC cứu hỏa

Ứng dụng làm van xả khí, van thử nghiệm áp lực đầu tầng của hệ thống đường ống cấp nước chữa cháy tự động.

5. Nhà máy công nghiệp sản xuất công nghệ cao

Đóng vai trò điều khiển dòng chảy của các dung dịch phụ gia, hóa chất tẩy rửa gọn nhẹ, và nước tinh khiết trong các công đoạn phối trộn thực phẩm.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Mua Thiết Bị

Việc thiếu kinh nghiệm hoặc giao việc thu mua vật tư cho những người không chuyên rất dễ dẫn đến 5 sai lầm tai hại:

• Sai lầm 1: Nhầm lẫn kích thước giữa DN20 (ống phi 27 mm) và DN25 (ống phi 34 mm), dẫn đến việc van mua về bị rộng hoặc chật không thể lắp ráp.

• Sai lầm 2: Lựa chọn sai mác vật liệu chế tạo, ví dụ dùng van đồng cho môi trường chứa hóa chất ăn mòn khiến thân van bị oxy hóa rỗng ruột.

• Sai lầm 3: Chủ quan bỏ qua việc kiểm tra áp suất đỉnh của hệ thống bơm, dùng van cấp áp thấp PN10 cho đường ống cao áp PN25 gây nổ van.

• Sai lầm 4: Không đối chiếu tiêu chuẩn bước ren (ren NPT hệ Mỹ và ren BSPT hệ Anh), khiến khi vặn ren bị kẹt nửa chừng, gây cháy ren đường ống.

• Sai lầm 5: Ham rẻ lựa chọn các dòng van bi trôi nổi, không rõ nguồn gốc xuất xứ, dẫn đến nguy cơ rò rỉ nước làm hỏng hóc trần thạch cao tòa nhà.

Checklist Hướng Dẫn Chọn van bi DN20 Chuẩn Xác Cho Công Trình

Để quá trình duyệt nghiệm vật tư của ban quản lý dự án diễn ra thuận lợi, hãy áp dụng quy trình kiểm tra 6 bước tiêu chuẩn sau:

• Bước 1: Xác định chính xác bản chất hóa lý của dòng lưu chất chạy trong ống (Nước sạch, khí nén, hóa chất hay dầu máy).

• Bước 2: Kiểm tra áp suất vận hành liên tục và áp suất đỉnh của trạm bơm để chọn cấp áp lực PN tương thích.

• Bước 3: Xác định nhiệt độ làm việc thực tế của dòng chất lỏng để chọn dòng van chịu nhiệt phù hợp.

• Bước 4: Lựa chọn vật liệu đúc thân van tối ưu tương ứng (Chọn đồng cho kinh tế, chọn inox cho môi trường sạch và kháng ăn mòn).

• Bước 5: Chọn kiểu kết nối cơ học đồng bộ với đường ống sẵn có tại phân xưởng (Nối ren trong, ren ngoài hay nối bích).

• Bước 6: Yêu cầu đơn vị phân phối xuất trình đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ CO và chứng chỉ chất lượng CQ chính hãng.

Các Lưu Ý Kỹ Thuật Khi Lắp Đặt, Vận Hành Và Bảo Trì

• Khi tiến hành lắp đặt van nối ren, thợ kỹ thuật phải quấn băng tan cao su non đều tay theo chiều thuận của bước ren, khi siết bằng mỏ-lết chỉ cần dùng lực vừa đủ chặt, tuyệt đối không siết quá lực cưỡng ép sẽ làm nứt vỡ cổ ren van đồng.

• Một nguyên tắc vận hành cốt lõi của van bi là không được sử dụng thiết bị này cho mục đích tiết lưu, hé mở đĩa van liên tục để giảm lưu lượng. Việc dòng nước xiết mạnh xối vào một góc của quả bi sẽ làm rách vòng gioăng cao su PTFE, gây ra hiện tượng rò rỉ vĩnh viễn khi đóng van.

• Định kỳ 6 đến 12 tháng nên tiến hành gạt thử tay van vài lần đối với các vị trí van ít khi sử dụng, giúp quét sạch các mảng bám lắng cặn canxi trên bề mặt quả bi, ngăn chặn tình trạng kẹt rít đĩa van về lâu dài.

FAQ - Câu Hỏi Thường Gặp Về Ball Valve DN20

Thông số kích thước định danh ball valve dn20 là gì và tương đương bao nhiêu inch?

Trong quy chuẩn ngành nước, thông số danh nghĩa DN20 tương đương hoàn toàn với kích thước 3/4 inch hệ Anh, chuyên dùng để lắp đặt vừa vặn cho hệ thống đường ống dẫn có đường kính ngoài phi 27 mm.

Thiết bị van bi kích cỡ DN20 có thể ứng dụng cho hệ thống nước nóng được không?

Hoàn toàn có thể ứng dụng được, với điều kiện bạn phải lựa chọn dòng van có thân bằng đồng hoặc inox, kết hợp với vòng gioăng làm kín bằng chất liệu cao su cao cấp PTFE chịu nhiệt chuyên dụng để không bị biến dạng khi dòng nước nóng đi qua.

Giữa van bi DN20 chất liệu inox và chất liệu đồng, dòng sản phẩm nào tốt hơn?

Về năng lực chịu lực và khả năng chống ăn mòn hóa học thì mác inox vượt trội hơn hẳn so với đồng, tuy nhiên giá thành của van inox lại cao hơn. Do đó, nếu dùng cho nước sạch sinh hoạt thông thường thì van đồng là lựa chọn kinh tế tối ưu; còn nếu dùng cho thực phẩm, hóa chất thì bắt buộc phải chọn van inox.

Dòng thiết bị van bi cỡ DN20 này có sử dụng cho mạng lưới khí nén công nghiệp được không?

Hoàn toàn được. Đây là một trong những khu vực ứng dụng ball valve dn20 phổ biến nhất hiện nay nhờ ưu điểm đóng mở siêu nhanh, lòng van kín khít ngăn chặn tuyệt đối tình trạng rò rỉ khí nén gây lãng phí điện năng của máy nén.

Tuổi thọ vận hành thực tế của một bộ van bi DN20 chính hãng kéo dài được bao lâu?

Nếu bạn lựa chọn hàng chính hãng rõ nguồn gốc, lắp đặt đúng kỹ thuật lực và vận hành trong môi trường lưu chất sạch đúng định mức áp suất, tuổi thọ của van hoàn toàn có thể kéo dài ổn định từ 5 đến 15 năm hoặc lâu hơn nữa.

Kết Luận: Có Nên Sử Dụng Ball Valve DN20 Cho Hệ Thống Của Bạn?

Tóm lại, việc xây dựng một hạ tầng kỹ thuật bền vững và vận hành hiệu quả đòi hỏi các kỹ sư phải có cái nhìn thấu đáo từ khâu lựa chọn những cấu kiện nhỏ nhất. Qua các phân tích chuyên sâu về khái niệm ball valve dn20 là gì, bóc tách các dải thông số kỹ thuật cốt lõi trong mục thông số ball valve dn20 và định vị chính xác các khu vực ứng dụng ball valve dn20 trong đời sống, có thể khẳng định đây là dòng thiết bị khống chế dòng chảy vô cùng hoàn hảo và không thể thiếu. Sở hữu những ưu điểm vượt trội về tốc độ đóng ngắt hành trình, năng lực chống rò rỉ xuất sắc, kết cấu tinh gọn tiết kiệm diện tích cùng mức giá thành đầu tư rất phải chăng, kích cỡ van tiêu chuẩn này chính là giải pháp kinh tế giúp các chủ đầu tư loại bỏ hoàn toàn các rủi ro sụt áp, ngăn ngừa sự cố đường ống và tối ưu hóa hiệu suất vận hành dài hạn cho toàn bộ công trình.
