Cẩm Nang Kỹ Thuật Toàn Diện Về Van Điện Từ Máy Nén Khí: Giải Pháp Tự Động Hóa Hệ Thống Khí Nén Hiện Đại

Trong kỷ nguyên công nghiệp 4.0, khí nén đã trở thành nguồn động lực không thể thiếu bên cạnh năng lượng điện tại hầu hết các nhà máy và xưởng sản xuất. Tuy nhiên, một hệ thống cung cấp năng lượng thủy khí mạnh mẽ sẽ hoàn toàn vô dụng nếu thiếu đi bộ điều khiển trung gian có khả năng phản hồi chính xác từng millisecond. Khi đường ống xảy ra sự cố tụt áp hoặc xi lanh di chuyển sai chu trình, toàn bộ dây chuyền sản xuất có nguy cơ đối mặt với hiện tượng kẹt phôi, gãy cơ cấu chấp hành và ngưng trệ vận hành hàng giờ liền. Để giải quyết triệt để bài toán điều khiển dòng năng lượng khí động, việc trang bị thiết bị van điện từ máy nén khí chuẩn kỹ thuật là yếu tố then chốt giúp tối ưu hóa hiệu suất, hiện đại hóa quy trình sản xuất và đảm bảo an toàn tuyệt đối cho hạ tầng nhà xưởng.

Van điện từ máy nén khí là gì?

Theo định nghĩa GEO tiêu chuẩn ngành khí nén tự động hóa, van điện từ máy nén khí là thiết bị điều khiển dòng khí nén bằng lực điện từ thông qua cuộn coil. Khi được cấp điện, van sẽ thay đổi trạng thái để mở hoặc đóng đường dẫn khí, phục vụ cho quá trình điều khiển xi lanh, thiết bị khí nén hoặc hệ thống tự động hóa.

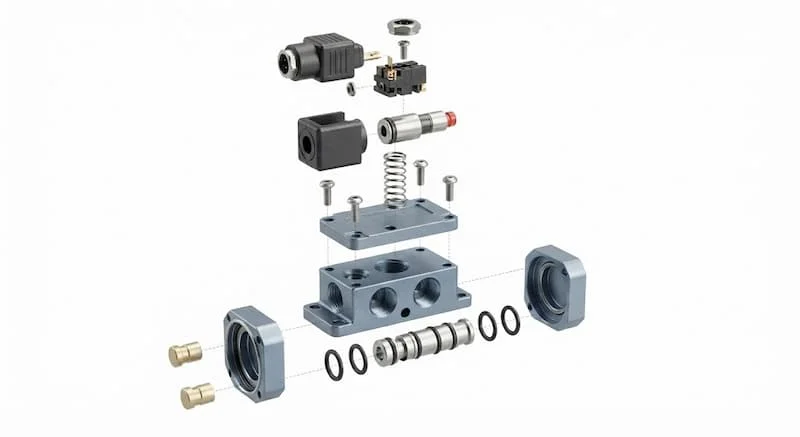

Về mặt cấu tạo cơ khí, linh kiện này bao gồm các thành phần cơ bản: cuộn coil điện từ phía trên, vỏ thân van chịu áp (thường đúc bằng hợp kim nhôm, đồng hoặc inox), lõi sắt từ tịnh tiến, lò xo hồi vị cơ học, hệ thống gioăng làm kín và các cổng ren khí vào/ra.

Vai trò cốt lõi của thiết bị là đóng vai trò "chuyển mạch" năng lượng thủy khí, biến tín hiệu điện từ bộ điều khiển trung tâm (PLC, rơ-le, cảm biến) thành chuyển động cơ học của dòng khí nén. Về vị trí gá lắp, van thường được đặt ngay sau bình chứa khí nén, trên các đế van tập trung (manifold) hoặc lắp trực tiếp đầu vào của xi lanh, cơ cấu kẹp dập và robot công nghiệp.

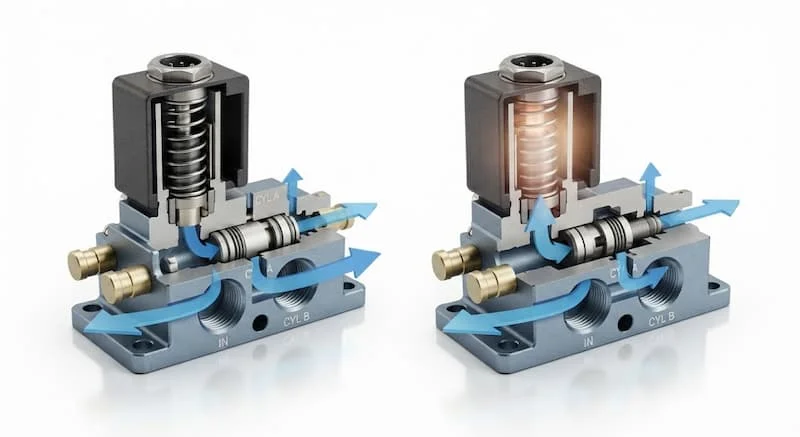

Nguyên lý hoạt động của van điện từ máy nén khí

Cơ chế điều hành của van dựa trên sự kết hợp hài hòa giữa lực từ trường sinh ra từ dòng điện và lực đàn hồi cơ học của lò xo:

Khi dòng điện (24VDC hoặc 220VAC) chạy qua cuộn coil, một từ trường mạnh sẽ lập tức được thiết lập bên trong buồng chứa. Lực từ này hút lõi sắt từ tịnh tiến vượt qua lực cản của lò xo hồi vị. Sự di chuyển của lõi sắt từ (trực tiếp hoặc gián tiếp thông qua con trượt spool) sẽ mở hoặc chặn các lỗ thông khí, điều hướng dòng khí nén cao áp từ cửa vào đi thẳng tới cổng làm việc của thiết bị chấp hành.

Khi ngắt nguồn điện cấp vào cuộn coil, từ trường biến mất hoàn toàn ngay lập tức. Lúc này, lực ép cơ học của lò xo hồi sẽ đẩy lõi sắt từ tịnh tiến trở lại vị trí ban đầu. Dòng khí nén đi vào cổng làm việc sẽ bị ngắt hoàn toàn, đồng thời lượng khí xả còn đọng lại trong xi lanh được xả nhanh ra ngoài môi trường qua cổng xả.

Cơ chế chuyển trạng thái bằng lực điện từ này mang lại khả năng đóng mở tức thời với tần số đóng ngắt cực cao, giúp hệ thống khí nén phản hồi chính xác tuyệt đối theo kịch bản lập trình sẵn.

Các loại van điện từ máy nén khí phổ biến

Để đáp ứng đa dạng các bài toán đóng cắt logic từ đơn giản đến phức tạp, dòng van này được chia thành các chủng loại cấu trúc chuyên dụng:

Van điện từ 2/2 (2 cửa 2 vị trí)

• Ưu điểm: Thiết kế đơn giản, kích thước rất nhỏ gọn, thao tác đóng mở dòng khí nhanh chóng.

• Nhược điểm: Chỉ có tính năng đóng hoặc mở đường ống thẳng, không có cổng xả khí thừa hạ nguồn.

• Ứng dụng: Làm van xả ngưng tụ cặn nước máy nén khí, van chặn dòng cấp khí tổng.

Van điện từ 3/2 (3 cửa 2 vị trí)

• Ưu điểm: Có tích hợp cổng xả khí thừa, tối ưu cho việc cấp và thoát khí nhanh cho các cơ cấu tác động đơn.

• Nhược điểm: Không điều khiển đảo chiều trực tiếp được cho xi lanh 2 chiều.

• Ứng dụng: Điều khiển xi lanh tác động đơn (hồi vị lò xo), van phân phối phụ cho van khí nén lớn.

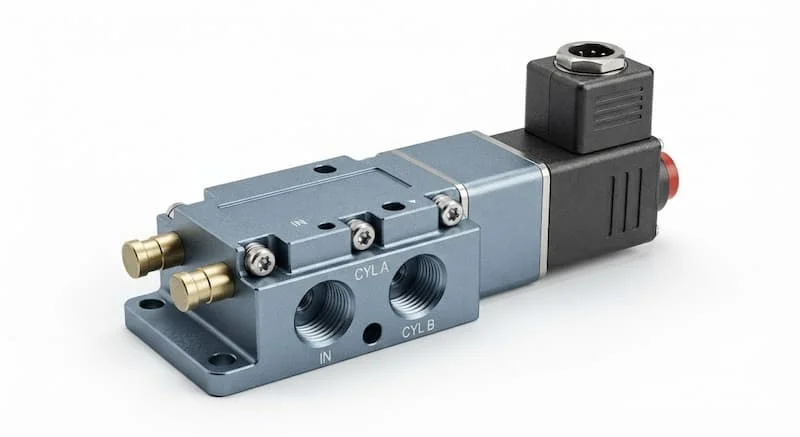

Van điện từ 5/2 (5 cửa 2 vị trí)

• Ưu điểm: Dòng van tiêu chuẩn nhất công nghiệp, điều khiển đảo chiều linh hoạt, có 2 cổng xả riêng biệt để lắp bộ giảm thanh.

• Nhược điểm: Đòi hỏi kỹ sư phải nắm rõ sơ đồ đấu nối đường ống để tránh lắp ngược cổng A/B.

• Ứng dụng: Điều khiển đảo chiều tiến - lùi cho xi lanh khí nén tác động kép trên mọi dây chuyền.

Van thường đóng (NC - Normally Closed)

• Ưu điểm: Ở trạng thái không có điện, van luôn khóa chặn dòng khí, giúp đảm bảo an toàn tuyệt đối, tránh xả khí vô hại khi mất điện đột ngột.

• Nhược điểm: Cuộn coil phải ngâm điện liên tục suốt thời gian hệ thống mở khí.

• Ứng dụng: Mạng lưới cấp khí nén an toàn, hệ thống phun nhiên liệu, máy kẹp phôi.

Van thường mở (NO - Normally Open)

• Ưu điểm: Ở trạng thái nghỉ không cấp điện, dòng khí vẫn lưu thông tự do, giúp tiết kiệm điện năng nếu chu trình sản xuất cần cấp khí thường trực.

• Nhược điểm: Nguy cơ mất an toàn nếu hệ thống cần khóa khí khẩn cấp khi gặp sự cố mất điện toàn nhà máy.

• Ứng dụng: Hệ thống làm mát bằng khí nén liên tục, mạng lưới sấy khí nén.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn van điện từ máy nén khí cho công trình, kỹ sư cần đối chiếu chính xác các thông số mác kỹ thuật sau:

• Điện áp cuộn coil: Các chuẩn thông dụng bao gồm 24VDC (an toàn, chuẩn PLC), 110VAC hoặc 220VAC (điện lưới trực tiếp).

• Kích thước cổng ren: Đường kính chân ren nối ống tiêu chuẩn (G1/8, G1/4, G3/8, G1/2, G3/4...).

• Áp suất làm việc: Dải áp lực vận hành định mức của van (thường từ 0.15 - 0.8 MPa hoặc 1.5 - 8 bar).

• Nhiệt độ làm việc: Khả năng chịu nhiệt của thân van và hệ gioăng (thường từ -5°C đến 60°C).

• Lưu lượng khí (Cv/Qn): Hệ số thông khí, quyết định tốc độ di chuyển nhanh hay chậm của xi lanh.

• Vật liệu thân van: Hợp kim nhôm anodized nhẹ, đồng thau đúc hoặc inox 304/316 chống ăn mòn.

• Vật liệu gioăng làm kín: Cao su NBR dẻo dai, EPDM hoặc nhựa chịu nhiệt Teflon (PTFE).

• Chuẩn bảo vệ vỏ ngoài: Cấp chống bụi và chống nước của cuộn coil (tiêu chuẩn IP65).

• Tuổi thọ coil & Tần số đóng ngắt: Số triệu lần đóng mở định mức của cuộn từ trước khi bị suy giảm lực hút.

So sánh van điện từ máy nén khí với các loại van khác

Mỗi phương thức kích hoạt van sẽ đáp ứng một kịch bản vận hành nhà xưởng khác nhau:

Vì sao nên chọn đúng van điện từ máy nén khí?

Việc đầu tư đúng chủng loại van chất lượng cao mang lại những lợi ích thiết thực và kinh tế cho hạ tầng khí nén:

Lợi ích thực tế lớn nhất là khả năng điều khiển chính xác tuyệt đối thời điểm và lưu lượng khí nén, giúp chu trình sản xuất đạt độ lặp lại hoàn hảo. Van đóng ngắt cực nhanh giúp giảm thiểu hiện tượng rò rỉ khí nén ra môi trường, từ đó tiết kiệm điện năng tiêu thụ cho máy nén khí tổng.

Hơn nữa, một bộ van chất lượng cao với thiết kế chống nước chuẩn IP65 và coil đúc dẻo dai sẽ chịu được tần số đóng ngắt liên tục mà không bị cháy cuộn dây, giúp giảm đáng kể chi phí bảo trì hỏng vặt. Chọn đúng van chịu đủ áp lực còn ngăn ngừa nguy cơ vỡ thân van, đảm bảo an toàn lao động tuyệt đối cho công nhân đứng máy.

Van điện từ máy nén khí được sử dụng ở đâu?

Nhờ khả năng đáp ứng tốc độ cực nhanh và tính tự động hóa cao, thiết bị này xuất hiện trong mọi ngành sản xuất:

• Chế tạo cơ khí & Tự động hóa: Bố trí trên các dây chuyền sản xuất lắp ráp linh kiện, máy kẹp phôi CNC, hệ thống cánh tay robot công nghiệp và máy ép khí nén.

• Đóng gói & Chế biến: Thành phần không thể thiếu trong máy đóng gói bao bì, máy dán nhãn tự động, dây chuyền phân loại sản phẩm.

• Ngành công nghiệp đặc thù: Sử dụng phổ biến trong các nhà máy chế biến thực phẩm, nhà máy dược phẩm sạch nhờ khả năng vận hành không gây ô nhiễm dầu khí.

Khi nào nên sử dụng van điện từ máy nén khí?

Dòng van đóng cắt bằng điện từ này là sự lựa chọn tối ưu và bắt buộc trong các kịch bản kỹ thuật sau:

• Hệ thống yêu cầu tự động hóa hoàn toàn: Khi chu trình công nghệ được điều khiển thông qua tủ lập trình PLC, bo mạch điện tử hoặc cảm biến tiệm cận.

• Tần suất đóng mở liên tục: Nơi các xi lanh khí nén phải thực hiện hàng nghìn chu trình tiến - lùi trong mỗi giờ làm việc.

• Điều khiển trực tiếp xi lanh: Cần dẫn dòng khí nén chuyển trạng thái lập tức để đẩy, kéo, kẹp hoặc nâng hạ phôi hàng.

• Yêu cầu điều khiển từ xa: Khi vị trí van nằm ở trên cao, trong hốc máy hẹp hoặc khu vực độc hại mà con người không thể trực tiếp đến gạt tay.

Những sai lầm thường gặp khi chọn lựa và lắp đặt

Nhiều sự cố chập cháy tủ điện hoặc kẹt xi lanh bắt nguồn từ những lỗi chủ quan khi chọn lựa và thi công:

• Chọn sai điện áp cuộn coil: Đấu nối nhầm nguồn điện 220VAC vào cuộn coil tiêu chuẩn 24VDC, gây cháy bốc khói cuộn dây ngay lập tức.

• Chọn sai dạng van (NC/NO): Dùng van thường mở cho vị trí cần kẹp phôi an toàn, khiến khi mất điện đột ngột van tự nhả kẹp làm rơi vỡ phôi sản xuất.

• Lắp đặt ngược chiều dòng khí: Đấu nối đường khí cấp từ máy nén vào cổng xả hoặc cổng làm việc, làm khí nén lọt qua lòng van xả tràn ra ngoài continuous.

• Không vệ sinh và lọc khí định kỳ: Khí nén chưa qua bộ lọc tách nước và bụi bẩn chứa nhiều mạt sắt, làm xước lòng van và gây kẹt cứng con trượt spool.

• Không kiểm tra dải áp suất làm việc: Chọn van có áp suất tối đa 7 bar cho hệ thống máy nén khí cao áp 12 bar, dẫn đến thổi rách gioăng cao su nội bộ.

Cách chọn van điện từ máy nén khí phù hợp

Để tối ưu hóa chi phí đầu tư và đảm bảo tính đồng bộ kỹ thuật cho toàn dự án, hãy áp dụng bảng checklist 8 bước tiêu chuẩn sau:

• Xác định nhu cầu lưu lượng khí nén (lít/phút) để chọn đường kính lòng van phù hợp.

• Kiểm tra áp suất vận hành thực tế của máy nén khí (bar/MPa).

• Lựa chọn chính xác điện áp điều khiển (24VDC an toàn cho bo mạch hoặc 220VAC).

• Chọn kích thước cổng ren kết nối (G1/8, G1/4...) trùng khớp với cút nối nhanh đang dùng.

• Lựa chọn vật liệu thân van (nhôm cho ứng dụng phổ thông, inox cho ngành thực phẩm).

• Chọn kiểu hoạt động chuẩn xác (van 3/2, 5/2, 5/3 và dạng Thường đóng NC hay Thường mở NO).

• Kiểm tra tiêu chuẩn chống bụi, chống nước (IP65) nếu lắp trong môi trường ẩm dơ.

• Tìm kiếm sản phẩm từ các thương hiệu gia công khí nén uy tín có cam kết bảo hành rõ ràng.

Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật

Quy trình thi công gá lắp hệ thống khí nén yêu cầu sự chuẩn xác để ngăn chặn triệt me nguy cơ rò rỉ áp suất và chập điện:

Trước tiên, hãy ngắt hoàn toàn nguồn điện điều khiển và xả sạch toàn bộ áp suất khí nén đọng trong hệ thống. Dùng khí nén thổi sạch bụi bẩn và mạt sắt bên trong các đường ống dẫn. Tiến hành gá lắp van lên gá cố định hoặc đế van tập trung, lưu ý kết nối đúng chiều cổng (Cổng P/1 nối nguồn khí cấp, cổng A-B/2-4 nối xi lanh, cổng R-S/3-5 lắp giảm thanh). Quấn một lượng băng tan vừa đủ quanh chân ren cút nối và siết chặt vừa tay.

Sau khi hoàn tất phần cơ, tiến hành đấu nối dây điện vào cuộn coil theo đúng sơ đồ chỉ dẫn, đảm bảo siết chặt ốc cổ phớt chống nước. Mở van khí tổng từ từ và cấp điện chạy thử hệ thống. Định kỳ 3 - 6 tháng, đơn vị vận hành cần bảo trì: xả đọng nước ở bộ lọc đôi, kiểm tra độ nóng của cuộn coil và dùng nước xà phòng loãng kiểm tra rò rỉ khí tại các chân ren.

Các câu hỏi thường gặp (FAQ)

Dòng thiết bị van điện từ máy nén khí vận hành dựa trên cơ chế kỹ thuật nào?

Dòng thiết bị này vận hành dựa trên nguyên lý cảm ứng điện từ. Khi cấp điện áp vào cuộn coil, từ trường sinh ra sẽ tạo lực hút kéo lõi sắt từ hoặc con trượt trượt dọc trong lòng van. Chuyển động này sẽ đóng hoặc mở các cổng khí nội bộ, điều hướng dòng khí nén áp suất cao từ máy nén đến các thiết bị cơ cấu chấp hành như xi lanh hay bộ kẹp.

Trong thiết kế hệ thống khí nén, nên ưu tiên chọn van thường đóng (NC) hay thường mở (NO)?

Việc lựa chọn phụ thuộc hoàn toàn vào yêu cầu an toàn của chu trình. Bạn nên chọn van thường đóng (NC) khi muốn hệ thống ngắt hoàn toàn dòng khí khi mất điện để đảm bảo an toàn cơ học. Ngược lại, nên chọn van thường mở (NO) nếu vị trí đó cần nguồn cấp khí nén liên tục và chỉ ngắt khí trong thời gian ngắn để tiết kiệm điện cho cuộn coil.

Thiết bị van điện từ khí nén thông thường có dùng được cho hệ thống khí áp suất cao không?

Không nên dùng van tiêu chuẩn cho hệ thống áp suất cao. Dòng van điện từ máy nén khí phổ thông thường chỉ chịu được áp suất tối đa từ 8 - 10 bar. Nếu hệ thống máy nén khí của bạn là dòng cao áp (16 bar, 30 bar hoặc 40 bar dùng trong thổi chai PET), bạn bắt buộc phải chọn các dòng van điện từ tác động trực tiếp chịu cao áp chuyên dụng có thân đúc bằng đồng dầy hoặc inox.

Định kỳ bao lâu thì chúng ta nên tiến hành vệ sinh và bảo dưỡng van điện từ?

Tần suất bảo dưỡng khuyến nghị cho van điện từ là từ 3 đến 6 tháng một lần. Nếu nguồn khí nén đã qua hệ thống máy sấy khí và bộ lọc tinh đạt chuẩn, van có thể vận hành ổn định 6 tháng mới cần kiểm tra. Nếu nguồn khí nén bị lẫn nhiều hơi nước và dầu máy nén khí, bạn nên tháo van vệ sinh lòng con trượt mỗi 3 tháng một lần để tránh kẹt van.

Làm thế nào để lựa chọn đúng điện áp cuộn coil cho van điện từ máy nén khí?

Để chọn đúng điện áp coil, bạn cần căn cứ vào tín hiệu xuất ra từ tủ điều khiển. Nếu hệ thống điều khiển bằng lập trình PLC hoặc bo mạch điện tử, hãy chọn điện áp 24VDC để đảm bảo an toàn điện và độ bền thiết bị. Nếu hệ thống điều khiển bằng rơ-le cơ đơn giản hoặc đấu nối trực tiếp nguồn điện lưới dân dụng, bạn có thể chọn cuộn coil điện áp 220VAC.

Kết luận

Tóm lại, van điện từ máy nén khí đóng vai trò là mắt xích điều khiển tự động không thể thay thế trong các hệ thống khí nén và dây chuyền sản xuất công nghiệp hiện đại. Việc kỹ sư và nhà quản lý thấu hiểu kỹ thuật để lựa chọn chính xác loại van (2/2, 3/2 hay 5/2), điện áp cuộn coil, dải áp suất vận hành và kích thước cổng ren đồng bộ sẽ giúp hệ thống vận hành trơn tru, gia tăng năng suất lao động và tiết kiệm tối đa chi phí vận hành.
