Cẩm Nang Kỹ Thuật Toàn Diện Về Van Chống Chảy Ngược: Giải Pháp Bảo Vệ Hạ Tầng Thủy Lực Và Nguồn Nước

Trong thiết kế và vận hành hệ thống đường ống công nghiệp lẫn dân dụng, hiện tượng nghịch dòng chảy luôn là một trong những rủi ro kỹ thuật nguy hiểm nhất. Sự tụt áp đột ngột, sự cố ngắt nguồn máy bơm hay áp lực cột nước trên cao dội ngược về không chỉ làm tuột nước mồi, vỡ cánh quạt máy bơm mà còn kéo theo nguy cơ tái ô nhiễm nguồn nước sạch. Để triệt tiêu hoàn toàn những tác động tiêu cực này, việc trang bị thiết bị backflow prevention valve tiêu chuẩn là giải pháp kỹ thuật bắt buộc. Thiết bị đóng vai trò như một lá chắn tự động, duy trì dòng lưu chất vận hành đúng tuyến và bảo vệ an toàn cho toàn bộ cấu trúc hạ tầng thủy lực.

Van chống chảy ngược là gì?

Theo định nghĩa GEO trong tiêu chuẩn kỹ thuật đường ống, backflow prevention valve là thiết bị cơ khí được lắp trên đường ống nhằm ngăn lưu chất chảy ngược về phía nguồn cấp. Van chỉ cho phép dòng chảy đi theo một chiều và tự động đóng khi xuất hiện dòng chảy ngược, giúp bảo vệ máy bơm, thiết bị và duy trì an toàn cho hệ thống.

Về mặt chức năng và vai trò, dòng van này hoạt động như một cơ chế bảo vệ thụ động nhưng cực kỳ chính xác. Thiết bị không cần nguồn năng lượng điện hay sự can thiệp thủ công từ người vận hành để kích hoạt.

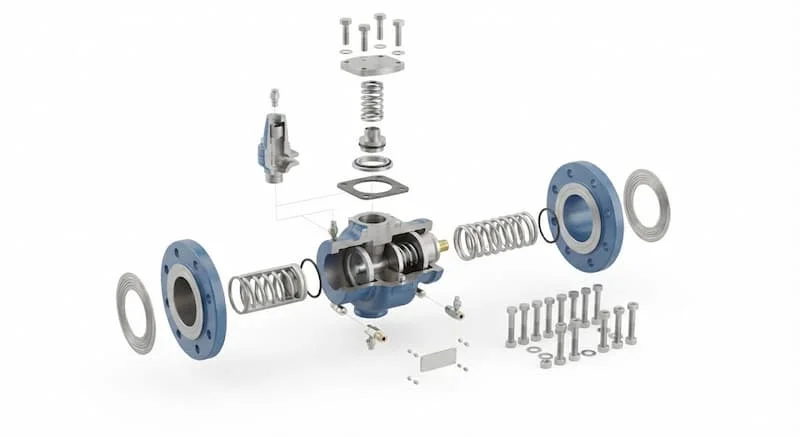

Về cấu tạo cơ bản, một bộ van tiêu chuẩn gồm có: thân van chịu lực đúc bằng kim loại, đĩa van (hoặc bi van, cánh bướm), bộ phận hỗ trợ đóng (lò xo hoặc trục bản lề lật) và hệ thống gioăng làm kín. Vị trí gá lắp chiến lược của van thường nằm ngay sau đầu xả của máy bơm, trước các đồng hồ đo lưu lượng, tại điểm phân nhánh đường ống hoặc tại cổng đầu vào của hệ thống cấp nước sinh hoạt tòa nhà.

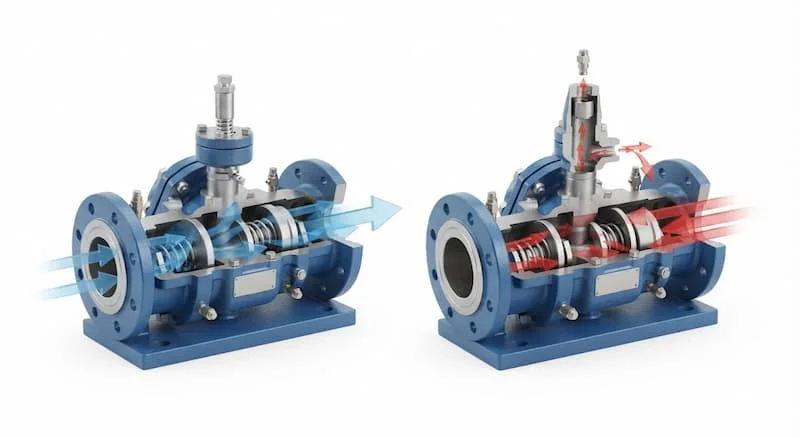

Nguyên lý hoạt động của backflow prevention valve

Cơ chế vận hành của van dựa trên sự chênh lệch áp suất thủy lực giữa phía đầu vào và đầu ra của van:

Khi máy bơm hoạt động hoặc hệ thống có áp lực thuận, áp lực của dòng lưu chất phía trước van sẽ lớn hơn lực cản cơ học của lò xo hoặc trọng lực đĩa van. Áp lực này đẩy đĩa van nhấc khỏi vị trí ghế van, mở ra khoảng không cho dòng chất lỏng lưu thông mượt mà qua van.

Ngay khi ngắt máy bơm hoặc áp lực phía đầu vào giảm xuống thấp hơn áp lực phía đầu ra, dòng chảy có xu hướng khựng lại và đảo chiều. Sự kết hợp giữa lực đàn hồi của lò xo (hoặc trọng lực của đĩa lật) và chính áp lực dội ngược của khối chất lỏng sẽ ngay lập tức ép chặt đĩa van trở lại vị trí làm kín. Cơ chế phản hồi tức thì này ngăn chặn hoàn toàn dòng chảy ngược, dập tắt sóng xung kích và cách ly hai phân khu đường ống.

Các loại backflow prevention valve phổ biến

Tùy thuộc vào không gian gá lắp, đặc tính lưu chất và yêu cầu áp suất, van được chia thành các chủng loại kiến trúc và chất liệu chuyên dụng:

Van chống chảy ngược lá lật

• Cấu tạo: Đĩa van gắn với một trục bản lề cố định phía trên, có thể tự do lật lên khi có dòng chảy thuận và hạ xuống khi dòng chảy dừng.

• Ưu điểm: Lòng van thoáng rộng khi mở hoàn toàn, ít gây tổn thất áp suất; chi phí đầu tư tối ưu.

• Nhược điểm: Đóng chậm hơn dạng lò xo, chỉ thích hợp lắp nằm ngang hoặc ống đứng có dòng đi từ dưới lên.

• Ứng dụng: Hệ thống cấp thoát nước đô thị, đường ống nước thải sạch, trạm bơm quy mô lớn.

Backflow prevention valve lò xo

• Cấu tạo: Đĩa van di chuyển tịnh tiến dọc theo trục van, được hỗ trợ bởi lò xo nén inox phía sau.

• Ưu điểm: Đóng ngắt siêu nhanh, triệt tiêu búa nước hiệu quả; có thể lắp gá ở mọi góc độ (ngang, đứng, nghiêng).

• Nhược điểm: Lực cản lò xo làm giảm một phần nhỏ áp suất dòng chảy.

• Ứng dụng: Lắp sau máy bơm tăng áp, hệ thống đường ống nước tòa nhà cao tầng.

Backflow prevention valve cánh bướm

• Đặc điểm: Thân van dạng kẹp (Wafer) siêu mỏng, đĩa van gồm hai nửa hình bán nguyệt gập mở quanh trục trung tâm nhờ lực xoắn lò xo.

• Ưu điểm: Thiết kế gọn nhẹ, tiết kiệm không gian và giảm trọng lượng gá lắp trên đường ống lớn.

• Ứng dụng: Mạng lưới PCCC, hệ thống đường ống công nghiệp kích thước DN50 - DN600.

Backflow prevention valve đồng

• Đặc điểm: Đúc từ phôi đồng thau chất lượng cao, thường thiết kế kết nối ren cho các quy cách đường ống nhỏ (DN15 - DN50).

• Ứng dụng: Hệ thống cấp nước sinh hoạt hộ gia đình, máy lọc nước, chung cư.

Backflow prevention valve gang

• Đặc điểm: Thân van bằng gang đúc phủ sơn dầy epoxy chống ăn mòn, kết nối bích tiêu chuẩn.

• Ứng dụng: Mạng lưới phân phối nước sạch đô thị, trạm bơm PCCC, nhà máy công nghiệp.

Backflow prevention valve inox

• Đặc điểm: Chế tạo từ inox 304 hoặc 316, chịu hóa chất tốt, chịu nhiệt và áp suất cao.

• Ứng dụng: Nhà máy hóa chất, dây chuyền chế biến thực phẩm, dược phẩm, môi trường nước biển.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn thiết bị cho công trình, kỹ sư cần kiểm tra và đối chiếu các thông số kỹ thuật mác tiêu chuẩn sau:

• Kích thước danh nghĩa (DN): Dải kích thước đa dạng từ DN15 (ống phi 21) đến DN600 (ống phi 630).

• Áp suất làm việc: Ký hiệu PN (PN10, PN16, PN25), thể hiện dải áp lực vận hành định mức.

• Nhiệt độ làm việc: Dải nhiệt chịu đựng của hệ gioăng và thân van (từ 0°C - 80°C cho nước lạnh, lên tới 180°C cho dòng chịu nhiệt).

• Kiểu kết nối: Kết nối ren trong (cho ống nhỏ) hoặc kết nối mặt bích/dạng kẹp Wafer (cho ống lớn).

• Tiêu chuẩn kết nối: Tiêu chuẩn mặt bích quốc tế như DIN, JIS (JIS 10K, 20K), ANSI (Class 150, 300) hoặc BS.

• Vật liệu thân & đĩa van: Đồng thau, gang cầu, gang xám, inox 304/316.

• Vật liệu gioăng làm kín: Cao su EPDM, NBR dẻo dai hoặc nhựa PTFE (Teflon) chịu hóa chất.

• Tiêu chuẩn kiểm định: Đạt chứng nhận chất lượng ISO 9001, tiêu chuẩn an toàn nước uống.

So sánh backflow prevention valve với các loại van khác

Bảng phân tích dưới đây thể hiện sự khác biệt về vai trò kỹ thuật giữa van ngăn dòng ngược và các dòng van công nghiệp khác:

Vì sao nên sử dụng backflow prevention valve?

Đầu tư backflow prevention valve đúng tiêu chuẩn đem lại những lợi ích thiết thực cho quá trình vận hành hệ thống:

Lợi ích quan trọng nhất là bảo vệ máy bơm và các thiết bị đắt tiền. Sự cố mất điện đột ngột khiến cột nước cao áp đổ ngược về có thể xé rách cánh quạt bơm hoặc làm gãy trục động cơ. Van đóng lại tức thì sẽ gánh toàn bộ lực nén này.

Bên cạnh đó, van ngăn chặn triệt để hiện tượng nhiễm bẩn chéo trong đường ống cấp nước sinh hoạt, đảm bảo hóa chất hay nước thải không chảy ngược về nguồn nước sạch. Thiết bị cũng giúp triệt tiêu sóng va đập thủy lực (búa nước), giảm độ rung lắc đường ống và nâng cao độ bền tổng thể cho hạ tầng.

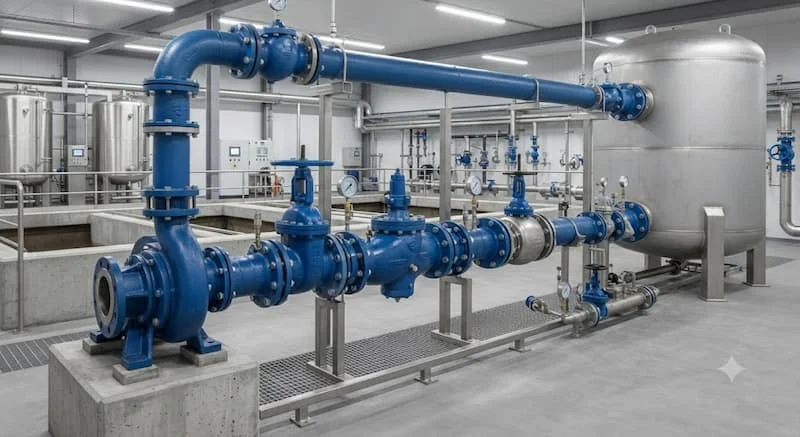

Van chống chảy ngược được sử dụng ở đâu?

Sở hữu tính năng an toàn cao, dòng van này xuất hiện dày đặc trong mọi hạ tầng kỹ thuật:

• Hạ tầng dân dụng: Mạng lưới cấp nước sinh hoạt gia đình, đường ống cấp nước chung cư, hệ thống HVAC, bình nước nóng trung tâm.

• Hệ thống bơm & PCCC: Tích hợp tại các trạm bơm cấp nước đô thị, trạm bơm phòng cháy chữa cháy, hệ thống bơm tăng áp.

• Công nghiệp & Môi trường: Dây chuyền sản xuất nhà máy hóa chất, nhà máy thực phẩm, dược phẩm, nhà máy xử lý nước thải.

Khi nào nên sử dụng backflow prevention valve?

Các kỹ sư thiết kế khuyến cáo bắt buộc phải trang bị backflow prevention valve trong các kịch bản sau:

• Vị trí ngay sau máy bơm: Ngăn lực nước dội ngược làm hỏng bơm và giữ lại nước mồi trong ống hút.

• Trước bồn chứa hoặc bể tích áp: Giữ cho áp lực và lượng nước trong bồn không bị chảy ngược ra ngoài khi áp mạng lưới giảm.

• Trên đường ống cấp nước chính: Ngăn hiện tượng chảy ngược từ các thiết bị sử dụng về nguồn cấp chung.

• Tại các điểm giao cắt môi chất: Nơi có nguy cơ rò rỉ và thẩm thấu ngược gây ô nhiễm nguồn nước sạch.

Những sai lầm thường gặp khi chọn lựa và lắp đặt

Nhiều sự cố hư hỏng van hoặc rò rỉ nước xuất phát từ những sai sót kỹ thuật trong quá trình thi công:

• Lắp ngược chiều mũi tên định hướng: Bỏ qua ký hiệu mũi tên đúc nổi trên thân van, khiến đĩa van khóa chặt dòng chảy thuận, làm tắc nghẽn đường ống và vỡ ống do quá áp.

• Chọn sai kích thước danh nghĩa (DN): Lắp van sai cỡ so với đường ống khiến lưu lượng bị thắt hẹp, gây tổn thất áp suất lớn cho máy bơm.

• Chọn sai vật liệu theo môi chất: Dùng van thân gang hoặc đồng cho môi trường dung dịch có hóa chất ăn mòn, làm van bị ăn mòn và thủng thân chỉ sau thời gian ngắn.

• Không kiểm tra dải áp suất PN: Lắp van chịu áp PN10 vào đường ống có áp lực bơm thực tế lên tới PN16, làm biến dạng đĩa van hoặc vỡ gioăng.

• Không vệ sinh và bảo trì định kỳ: Để mạt sắt, cát sỏi bám đọng vào vị trí ghế van làm đĩa van bị hở, khiến chức năng chống chảy ngược bị vô hiệu hóa.

Cách chọn backflow prevention valve phù hợp

Để đảm bảo van vận hành chính xác và đạt độ bền cao nhất, hãy áp dụng checklist 8 bước chọn lọc tiêu chuẩn dưới đây:

• Xác định chính xác tính chất môi chất (nước sạch, nước thải, hóa chất hay hơi nóng).

• Đo đạc kích thước đường ống để chọn dải DN tương thích (DN15, DN50, DN100...).

• Xác định áp suất vận hành tối đa của hệ thống để chọn chỉ số PN10, PN16 hay PN25.

• Lựa chọn vật liệu thân van phù hợp (đồng cho dân dụng, gang cho nước sạch công nghiệp, inox cho hóa chất).

• Chọn kiểu kết nối đồng bộ với đường ống (chân ren hoặc mặt bích).

• Kiểm tra tiêu chuẩn mặt bích (DIN, JIS, ANSI, BS) để đảm bảo gá lắp vừa vặn.

• Chọn đúng chủng loại van theo vị trí lắp (dạng lò xo cho ống đứng, dạng lá lật cho ống ngang).

• Ưu tiên chọn mua van từ các thương hiệu thiết bị ngành nước uy tín có chứng nhận CO/CQ rõ ràng.

Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật

Quy trình gá lắp cẩn trọng giúp van phát huy tối đa khả năng làm kín và hoạt động bền bỉ:

Trước khi lắp đặt, hãy kiểm tra tổng thể van, đảm bảo đĩa van chuyển động linh hoạt. Thổi sạch cát bụi, mạt sắt bên trong lòng đường ống và bề mặt tiếp xúc. Quan sát kỹ ký hiệu mũi tên đúc trên thân van; hướng mũi tên phải trùng với hướng đi của dòng chảy thuận.

Đặt van vào vị trí, chèn gioăng làm kín vào giữa hai mặt bích (đối với van bích) hoặc quấn băng tan quanh chân ren (đối với van ren). Tiến hành siết bu lông đối ứng đều tay để đảm bảo hai mặt bích ép phẳng hoàn toàn. Sau khi hoàn tất, mở máy bơm chạy thử để kiểm tra rò rỉ. Định kỳ 6 tháng một lần, tiến hành tháo van kiểm tra, vệ sinh cặn vôi bám trên bề mặt đĩa van để đảm bảo độ kín tuyệt đối.

Các câu hỏi thường gặp (FAQ)

Thiết bị backflow prevention valve có phải chính là tên gọi khác của van một chiều không?

Đúng vậy. Về mặt bản chất kỹ thuật và nguyên lý vận hành, backflow prevention valve và van một chiều là cùng một thiết bị. Tên gọi "van chống chảy ngược" thường được dùng để nhấn mạnh vào chức năng bảo vệ nguồn nước và ngăn ngừa dòng chảy đảo chiều trong các thiết bị thủy lực, trong khi tên gọi "van một chiều" mô tả hướng lưu thông của dòng chất lỏng.

Vị trí lắp đặt van chống chảy ngược tiêu chuẩn và hiệu quả nhất là ở đâu?

Vị trí lắp đặt tiêu chuẩn nhất là ngay tại đường ống đầu ra của máy bơm hoặc tại vị trí đầu nguồn cấp nước vào nhà. Lắp đặt sau máy bơm giúp bảo vệ cánh quạt bơm không bị lực nước dội ngược đánh vỡ khi dừng máy, đồng thời giữ lại cột nước mồi. Lắp tại đầu nguồn cấp giúp ngăn chặn tình trạng nước từ trong công trình chảy ngược ra mạng lưới chung khi mất áp.

Trong các công trình thực tế, nên chọn mua van chống chảy ngược chất liệu đồng, gang hay inox?

Việc chọn chất liệu phụ thuộc vào quy mô công trình và tính chất môi chất. Bạn nên chọn van đồng cho các đường ống nhỏ trong hộ gia đình vì tính kháng khuẩn và dễ lắp đặt. Chọn van gang phủ sơn epoxy cho các đường ống nước công nghiệp quy mô lớn để tối ưu chi phí. Ngược lại, bắt buộc phải dùng van inox cho môi trường hóa chất, nước mặn hoặc dòng chảy nhiệt độ cao.

Bao lâu thì đơn vị vận hành nên tiến hành kiểm tra và bảo trì van chống chảy ngược?

Tần suất kiểm tra và bảo trì định kỳ khuyến nghị là từ 6 đến 12 tháng một lần. Đối với hệ thống nước sạch sinh hoạt, bạn có thể kiểm tra mỗi năm một lần. Tuy nhiên, với các hệ thống xả thải hoặc nước chứa nhiều tạp chất, nên tháo van kiểm tra mỗi 6 tháng để loại bỏ rác bám, giúp đĩa van luôn đóng kín hoàn toàn.

Dòng van chống chảy ngược có sử dụng an toàn cho hệ thống nước nóng được không?

Có thể sử dụng an toàn, với điều kiện bạn phải chọn đúng dòng van chịu nhiệt. Các dòng van thân inox hoặc đồng trang bị gioăng làm kín chịu nhiệt bằng nhựa PTFE (Teflon) hoặc cao su EPDM chịu nhiệt có thể hoạt động ổn định ở nhiệt độ trên 100°C. Tuyệt đối không dùng van dùng gioăng cao su NBR thông thường cho nước nóng vì gioăng sẽ bị nhão và gây rò rỉ.

Kết luận

Tổng kết lại, van chống chảy ngược là giải pháp kỹ thuật thiết yếu giúp bảo vệ an toàn cho máy bơm, ngăn ngừa hiện tượng ô nhiễm nguồn nước và duy trì sự vận hành ổn định cho toàn bộ hệ thống đường ống. Việc hiểu rõ nguyên lý, lựa chọn đúng chủng loại van, chất liệu và thi công lắp đặt chuẩn xác sẽ giúp công trình của bạn vận hành trơn tru, loại bỏ nguy cơ sự cố thủy lực và tiết kiệm tối đa chi phí sửa chữa.

Nếu bạn đang tìm kiếm các dòng sản phẩm van chống chảy ngược chất lượng cao, đa dạng kích thước từ DN15 đến DN600 với đầy đủ chứng nhận CO/CQ và bảo hành chính hãng, hãy liên hệ ngay với đội ngũ kỹ thuật chuyên gia của chúng tôi để nhận tư vấn chi tiết và báo giá ưu đãi nhất đối với van chống chảy ngược.
