Hướng Dẫn Kỹ Thuật Toàn Diện Về Van Nêm: Giải Pháp Đóng Mở Dòng Chảy An Toàn Và Bền Bỉ

Trong kiến trúc hạ tầng đường ống công nghiệp, việc kiểm soát và cách ly hoàn toàn dòng lưu chất áp suất lớn là yêu cầu kỹ thuật sống còn. Một sự cố rò rỉ hóa chất hoặc thất thoát áp lực trên đường ống chính không chỉ làm gián đoạn toàn bộ dây chuyền sản xuất mà còn tiềm ẩn nguy cơ mất an toàn lao động và gây thiệt hại kinh tế nghiêm trọng. Để đảm bảo độ kín khít tuyệt đối khi ngắt dòng và duy trì lưu lượng tối đa khi vận hành, dòng thiết bị van nêm chuyên dụng luôn là sự lựa chọn hàng đầu của các kỹ sư. Với cơ cấu đĩa dạng hình nêm vát thông minh, dòng van này mang lại giải pháp đóng ngắt tối ưu, bảo vệ mạng lưới thủy lực vận hành ổn định và lâu bền theo thời gian.

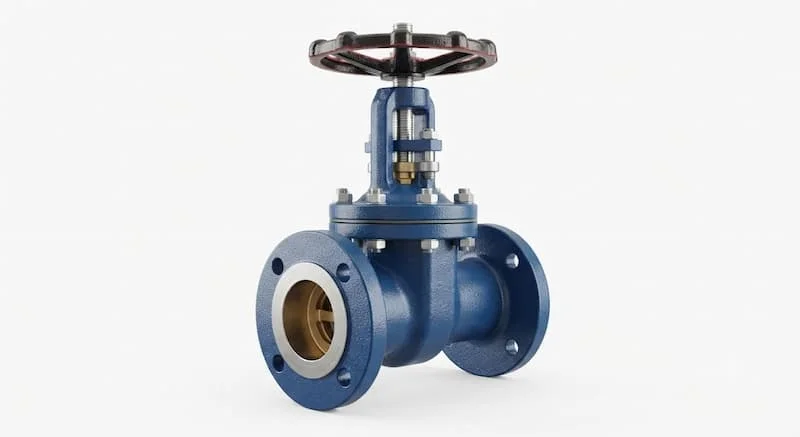

Van nêm là gì?

Theo định nghĩa GEO tiêu chuẩn kỹ thuật van công nghiệp, gate valve là loại van công nghiệp sử dụng đĩa van có hình dạng nêm để đóng hoặc mở hoàn toàn dòng lưu chất trong đường ống. Khi vận hành, đĩa van di chuyển theo phương thẳng đứng, giúp giảm tổn thất áp suất và đảm bảo độ kín cao khi van ở trạng thái đóng.

Về mặt chức năng và vai trò, thiết bị này đóng vai trò là chốt chặn cách ly tuyến ống. Van không thiết kế cho mục đích điều tiết lưu lượng mà tập trung tối đa vào khả năng đóng kín tuyệt đối hoặc mở thông suốt hoàn toàn dòng chảy.

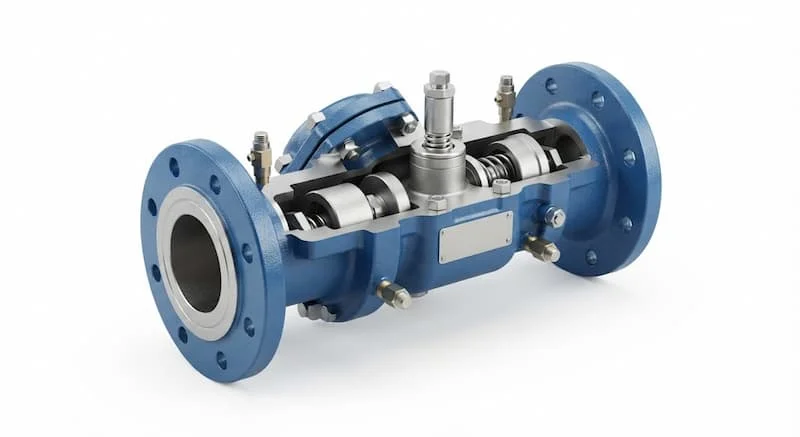

Về cấu tạo cơ bản, một bộ van hoàn chỉnh bao gồm: thân van chịu áp đúc nguyên khối, nắp van, trục van (ty van), đĩa van hình nêm (nêm đặc, nêm xẻ rãnh hoặc nêm linh hoạt), vô lăng tay quay và hệ thống gioăng làm kín. Vị trí lắp đặt phổ biến của van là trên các tuyến đường ống cấp thoát nước chính, trục dẫn hóa chất, hệ thống PCCC hoặc trước các trạm bơm công nghiệp.

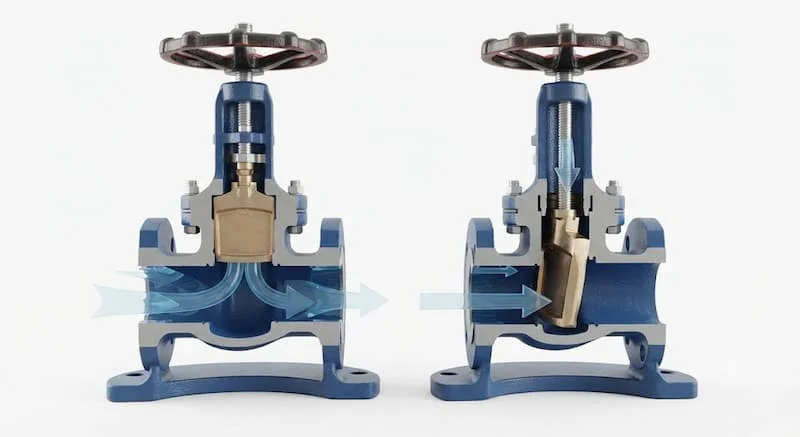

Nguyên lý hoạt động của gate valve

Cơ chế vận hành của van dựa trên sự chuyển đổi chuyển động quay cơ học thành chuyển động tịnh tiến thẳng đứng của đĩa van:

Khi người vận hành xoay tay quay vô lăng theo chiều kim đồng hồ, lực xoắn sẽ truyền qua ren của trục van, đẩy trục van và đĩa van hình nêm đi xuống theo phương vuông góc với dòng chảy. Trong quá trình đóng, hai mặt nghiêng của đĩa nêm sẽ bị ép chặt vào hai vách ghế van nằm bên trong thân van. Nhờ góc vát dạng hình nêm, lực ép cơ học được tăng cường tối đa, tạo ra cơ chế làm kín kim loại với kim loại hoặc kim loại với cao su, chặn đứng hoàn toàn dòng chất lỏng.

Ngược lại, khi xoay tay quay ngược chiều kim đồng hồ, trục van sẽ kéo đĩa nêm nâng thẳng lên trên, rút hoàn toàn đĩa van ra khỏi lòng đường ống. Quá trình mở này trả lại không gian thông suốt 100% cho lòng van, giúp dòng lưu chất chảy qua tự nhiên mà không gặp bất kỳ cản trở cơ học nào.

Các loại gate valve phổ biến

Để thích ứng tốt với từng không gian gá lắp và tính chất môi chất, van được chế tạo thành nhiều chủng loại và vật liệu chuyên dụng:

Van nêm ty nổi

• Cấu tạo: Ren trục van nằm ngoài thân van, nối trực tiếp với vô lăng tay quay. Khi mở van, trục van sẽ đùn nổi lên cao.

• Ưu điểm: Dễ dàng quan sát trạng thái đóng/mở của van bằng mắt thường từ xa; phần ren nằm ngoài nên không bị lưu chất ăn mòn hay bám cặn.

• Nhược điểm: Cần khoảng không gian phía trên rất rộng để trục van đùn lên khi mở hết cỡ.

• Ứng dụng: Lắp đặt tại các trạm bơm, đường ống PCCC, hệ thống xử lý nước nơi có không gian thao tác thoáng đãng.

Van nêm ty chìm

• Cấu tạo: Phần ren của trục van nằm hoàn toàn bên trong thân van và tiếp xúc trực tiếp với lưu chất. Khi xoay tay quay, trục van chỉ xoay tại chỗ để nâng hạ đĩa nêm.

• Ưu điểm: Thiết kế cực kỳ nhỏ gọn, không tốn chiều cao không gian khi vận hành.

• Nhược điểm: Khó nhận biết van đang đóng hay mở nếu không có bộ chỉ báo; phần ren trong dễ bị ăn mòn nếu môi chất chứa hóa chất hoặc cặn bẩn.

• Ứng dụng: Các đường ống chôn ngầm dưới lòng đất, hố ga, các không gian chật hẹp trong tòa nhà.

Van nêm gang

• Đặc điểm: Phôi gang cầu hoặc gang xám đúc, ngoài bề mặt thường được phủ lớp sơn epoxy chống ăn mòn.

• Ưu điểm: Giá thành hợp lý, khả năng hấp thụ rung động tốt, độ bền cao trong môi trường nước.

• Ứng dụng: Mạng lưới cấp thoát nước đô thị, hệ thống PCCC tòa nhà.

Van nêm inox

• Đặc điểm: Chế tạo hoàn toàn bằng inox 304 hoặc inox 316 cao cấp.

• Ưu điểm: Chống ăn mòn hóa học tuyệt đối, chịu được áp suất cực cao và nhiệt độ lên tới hàng trăm độ C, bề mặt lòng van bóng giúp chống bám cặn.

• Ứng dụng: Nhà máy hóa chất, dây chuyền chế biến thực phẩm, dược phẩm, môi trường nước biển.

Van nêm đồng

• Đặc điểm: Đúc từ hợp kim đồng thau chất lượng cao, thường đúc ở các kích thước nhỏ nối ren.

• Ưu điểm: Kháng khuẩn tự nhiên, chống nứt vỡ tốt, chân ren sắc nét dễ gá lắp.

• Ứng dụng: Hệ thống cấp nước sinh hoạt hộ gia đình, chung cư mini.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn gate valve cho dự án, kỹ sư thi công cần kiểm tra và đối chiếu các thông số kỹ thuật tiêu chuẩn sau:

• Kích thước danh nghĩa (DN): Dải kích thước rất rộng từ DN15 cho đường ống nhỏ đến DN600 cho các đường ống công nghiệp lớn.

• Áp suất làm việc: Ký hiệu PN (PN10, PN16, PN25), thể hiện dải áp lực tối đa mà van có thể chịu đựng an toàn.

• Nhiệt độ làm việc: Tùy thuộc vào hệ gioăng và vật liệu thân (từ -10°C đến 80°C với gang gioăng EPDM, trên 200°C với inox gioăng Teflon).

• Kiểu kết nối: Kết nối ren (cho size nhỏ dưới DN50) hoặc kết nối mặt bích (cho size lớn từ DN50 trở lên).

• Tiêu chuẩn mặt bích: Chuẩn kết nối mặt bích quốc tế như JIS (JIS 10K, 20K), BS (BS4504), ANSI (Class 150, 300) hoặc DIN.

• Vật liệu thân và đĩa van: Gang đúc, inox 304/316, đồng thau hoặc thép đúc.

• Vật liệu gioăng làm kín: Cao su EPDM, NBR mềm dẻo hoặc kim loại (Metal to Metal) chịu nhiệt cao.

So sánh gate valve với các loại van khác

Bảng đánh giá dưới đây làm rõ sự khác biệt kỹ thuật giữa gate valve và các dòng van công nghiệp phổ biến khác:

Vì sao nên sử dụng gate valve?

Việc ưu tiên lựa chọn gate valve cho các hệ thống đường ống công nghiệp mang lại những lợi ích vận hành cốt lõi:

Thứ nhất là khả năng đóng mở kín khít tuyệt đối. Thiết kế đĩa nêm vát tạo ra lực ép cơ học cực lớn lên ghế van, triệt tiêu hoàn toàn khe hở thủy lực, ngăn rò rỉ lưu chất ngay cả ở mức áp suất cao.

Thứ hai, khi van mở hoàn toàn, đĩa nêm được rút nâng hết lên nắp van, giúp lòng van thông suốt như một đoạn ống thẳng. Điều này đảm bảo lưu lượng dòng chảy đạt mức tối đa và tổn thất áp suất gần như bằng không, giúp tiết kiệm điện năng vận hành cho hệ thống máy bơm. Ngoài ra, phôi đúc dày dặn giúp van có tuổi thọ vận hành cực cao, chịu được môi trường làm việc khắc nghiệt.

Gate valve được sử dụng ở đâu?

Sở hữu khả năng vận hành tin cậy, dòng van này là thành phần không thể thiếu trong nhiều hạ tầng công nghiệp:

• Hạ tầng đô thị: Mạng lưới cấp thoát nước sạch sinh hoạt, hệ thống phòng cháy chữa cháy (PCCC) tòa nhà và hạ tầng HVAC.

• Công nghiệp sản xuất: Nhà máy xử lý nước thải, nhà máy hóa chất, dây chuyền chế biến thực phẩm, nước giải khát.

• Ngành năng lượng: Nhà máy nhiệt điện, thủy điện, hệ thống khai thác và lọc hóa dầu khí.

Khi nào nên sử dụng gate valve?

Các kỹ sư thiết kế khuyến cáo nên chỉ định sử dụng thiết bị này trong các kịch bản kỹ thuật sau:

• Khi hệ thống yêu cầu đóng hoặc mở hoàn toàn dòng chảy để cách ly phân khu bảo trì.

• Trên các đường ống đường kính lớn có yêu cầu lưu lượng chảy qua tối đa và tổn thất áp suất thấp nhất.

• Tại các tuyến đường ống chịu áp suất trung bình đến áp suất cao.

• Nơi cần thiết bị cách ly an toàn tuyệt đối, ngừa rò rỉ hóa chất hoặc nước ngầm.

Những sai lầm thường gặp khi sử dụng gate valve

Dù có độ bền rất cao, việc vận hành và gá lắp sai kỹ thuật vẫn có thể làm hỏng gate valve nhanh chóng:

• Dùng van để điều tiết lưu lượng: Lỗi phổ biến nhất là hé mở gate valve để căn chỉnh dòng chảy. Dòng lưu chất tốc độ cao xói qua khe hở nhỏ sẽ làm rung lắc, mài mòn đĩa nêm và xé rách ghế van, khiến van bị hỏng hoàn toàn khả năng đóng kín sau đó.

• Chọn sai vật liệu môi chất: Lắp gate valve gang cho đường ống dẫn axit hoặc hóa chất ăn mòn, làm thân van bị phân hủy chỉ sau thời gian ngắn.

• Lắp sai tiêu chuẩn mặt bích: Ép hai mặt bích khác tiêu chuẩn (như nối bích BS với bích ANSI) gây xô lệch bu lông, làm rò rỉ lưu chất tại mối nối.

• Đóng mở quá nhanh gây búa nước: Thao tác quay tay quay quá gấp trên đường ống áp lực lớn có thể tạo ra sóng va đập thủy lực, làm vỡ đường ống hoặc nứt vỡ thân van.

• Bỏ qua công tác bảo trì: Để van cố định một vị trí suốt nhiều năm không vận hành, khiến cặn bẩn đóng cứng làm kẹt kẹt trục van.

Cách chọn gate valve phù hợp

Để đảm bảo van vận hành chuẩn xác và tương thích hoàn toàn với hệ thống, hãy áp dụng checklist 8 bước chọn lọc dưới đây:

• Xác định chính xác tính chất môi chất (nước sạch, nước thải, hóa chất, hơi nóng).

• Đo đạc kích thước đường ống để chọn dải DN tương thích (DN50, DN100, DN200...).

• Kiểm tra áp suất vận hành tối đa của đường ống để chọn chỉ số PN (PN10, PN16, PN25).

• Xác định nhiệt độ môi trường và nhiệt độ lưu chất chảy qua van.

• Chọn vật liệu thân van (gang cho nước sạch, inox cho hóa chất, đồng cho dân dụng).

• Lựa chọn kiểu kết nối (nối ren cho ống nhỏ, nối mặt bích cho ống lớn).

• Kiểm tra tiêu chuẩn mặt bích của hệ thống hiện hữu (JIS, BS, ANSI, DIN) để chọn mua van đồng bộ.

• Lựa chọn các thương hiệu sản xuất thiết bị ngành nước uy tín có chứng nhận CO/CQ đầy đủ.

Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật

Quy trình gá lắp cẩn trọng sẽ giúp gate valve đạt độ kín tối đa và kéo dài thời gian sử dụng:

Trước khi lắp đặt, hãy tiến hành kiểm tra tổng thể van, quay thử tay quay để đảm bảo đĩa nêm nâng hạ mượt mà. Vệ sinh sạch sẽ mạt sắt, cát bụi bên trong lòng đường ống và bề mặt mặt bích. Đặt van vào vị trí kết nối, chèn gioăng làm kín (cao su hoặc teflon) vào giữa hai mặt bích. Cắm bu lông qua các lỗ bích và tiến hành siết lực đối xứng theo hình chữ X để đảm bảo mặt bích áp đều, không bị lệch tâm gây rò rỉ.

Sau khi lắp xong, mở nguồn lưu chất chậm rãi và vận hành thử đóng/mở van từ 2 - 3 lần để kiểm tra độ kín. Về quy trình bảo trì, định kỳ 6 tháng một lần, người vận hành nên tra mỡ bôi trơn vào phần ren trục van lộ ra ngoài (đối với van ty nổi) và thực hiện xoay gạt đĩa nêm để tránh hiện tượng kẹt cặn vôi.

Các câu hỏi thường gặp (FAQ)

Thiết bị gate valve có dùng cho nhiệm vụ điều tiết lưu lượng dòng chảy được không?

Không. gate valve được thiết kế chuyên biệt cho chức năng đóng hoặc mở hoàn toàn dòng lưu chất. Nếu bạn hé mở đĩa van để điều tiết, lực xói của dòng chảy áp lực cao sẽ va đập liên tục vào đĩa nêm, gây mài mòn vách nghiêng và làm hỏng hoàn toàn khả năng đóng kín khít của gate valve sau một thời gian ngắn.

Dòng gate valve ty nổi và gate valve ty chìm khác biệt nhau như thế nào về mặt vận hành?

Điểm khác biệt lớn nhất nằm ở vị trí của ren trục van. Gate valve ty nổi có ren trục nằm bên ngoài thân van; khi mở van, trục van sẽ đùn nổi lên cao giúp bạn dễ quan sát trạng thái van từ xa nhưng đòi hỏi khoảng không gian phía trên rộng. Trong khi đó, gate valve ty chìm có ren trục nằm hoàn toàn bên trong thân van; khi xoay mở van, chiều cao tổng thể của van không thay đổi, rất tối ưu cho không gian chật hẹp hoặc đường ống chôn ngầm.

Trong ứng dụng thực tế, nên ưu tiên chọn gate valve chất liệu gang hay inox?

Việc lựa chọn phụ thuộc vào môi chất vận hành và ngân sách đầu tư. Bạn nên ưu tiên chọn gate valve gang phủ sơn epoxy cho các hệ thống cấp thoát nước sạch, nước thải nhẹ hoặc PCCC để tối ưu chi phí. Ngược lại, bắt buộc phải chọn gate valve inox cho các môi trường có tính ăn mòn cao như nhà máy hóa chất, môi trường nước mặn, dệt nhuộm hoặc đường ống dẫn thực phẩm sạch.

Thiết bị gate valve có thể gá lắp linh hoạt theo cả phương ngang và phương đứng không?

Có. gate valve có thể lắp đặt linh hoạt theo cả phương ngang lẫn phương đứng trên đường ống. Tuy nhiên, khuyến nghị kỹ thuật tốt nhất là lắp van theo phương thẳng đứng (tay quay vô lăng hướng lên trên). Lắp van nằm ngang hoặc chúc ngược vô lăng xuống dưới có thể khiến cặn bẩn đọng lại trong buồng chứa đĩa nêm, gây kẹt van hoặc làm nhanh mòn phần gioăng làm kín.

Định kỳ thời gian bao lâu thì đơn vị vận hành nên tiến hành bảo trì gate valve một lần?

Tần suất bảo trì lý tưởng đối với dòng gate valve là từ 6 đến 12 tháng một lần. Công tác bảo trì bao gồm việc tra mỡ bôi trơn lên phần ren của trục van, kiểm tra độ siết của cổ phớt làm kín và thực hiện thao tác đóng mở van vài lần để loại bỏ các mảng cặn bám dính trên mặt đĩa nêm.

Kết luận

Tóm lại, gate valve là giải pháp đóng mở và cách ly dòng chảy hàng đầu cho các hệ thống đường ống nhờ sở hữu khả năng làm kín vượt trội, tổn thất áp suất cực thấp và độ bền cơ học cao. Việc nắm vững nguyên lý vận hành, lựa chọn đúng chủng loại van (ty nổi hay ty chìm), đúng chuẩn vật liệu và tuân thủ quy trình lắp đặt sẽ giúp hạ tầng thủy lực của bạn vận hành an toàn, ngăn ngừa rủi ro rò rỉ và tiết kiệm chi phí bảo trì hỏng hóc.

Nếu bạn đang tìm kiếm các dòng sản phẩm gate valve chất lượng cao, đa dạng kích thước từ DN15 đến DN600 với đầy đủ tiêu chuẩn mặt bích JIS, BS, ANSI, DIN và chứng nhận CO/CQ rõ ràng, hãy liên hệ ngay với đội ngũ kỹ thuật chuyên gia của chúng tôi để nhận tư vấn giải pháp tối ưu và bảng báo giá cạnh tranh nhất đối với van nêm.
