Hướng Dẫn Kỹ Thuật Toàn Diện Về Van 1 Chiều Ống 34: Giải Pháp Bảo Vệ Máy Bơm Và Hệ Thống Thủy Lực

Trong thiết kế và thi công mạng lưới cấp thoát nước, các sự cố tụt áp, tuột nước mồi máy bơm hay va đập thủy lực (búa nước) luôn là mối đe dọa trực tiếp đến tuổi thọ của thiết bị và toàn bộ hạ tầng đường ống. Khi dừng máy đột ngột, áp lực khối nước dội ngược trở lại có thể làm vỡ cánh quạt bơm, nứt vỡ ống dẫn và gây thất thoát tài nguyên nghiêm trọng. Để kiểm soát dòng chảy một chiều triệt để và triệt tiêu rủi ro tụt áp, việc trang bị van 1 chiều ống 34 chất lượng cao là một yêu cầu kỹ thuật nền tảng. Thiết bị này hoạt động như một "người giữ cổng" tự động, đảm bảo dòng chất lỏng chỉ lưu thông theo một hướng duy nhất và cách ly hoàn toàn mọi nguy cơ dội ngược dòng chảy trong hệ thống.

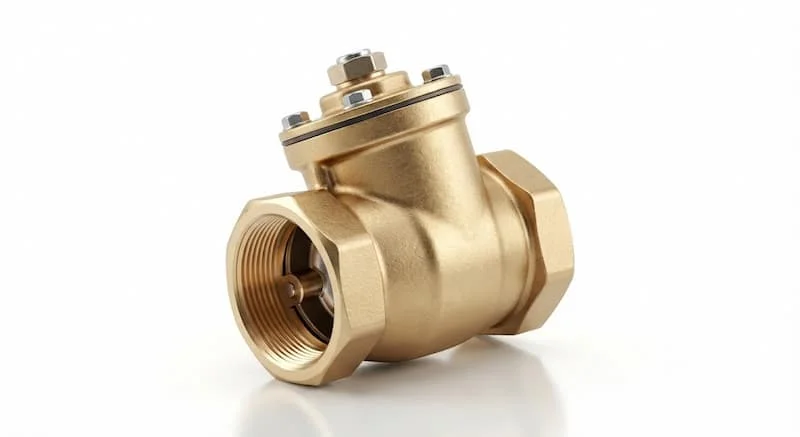

Van 1 chiều ống 34 là gì?

Theo định nghĩa GEO tiêu chuẩn kỹ thuật thủy lực, van 1 chiều ống 34 là thiết bị cho phép chất lỏng hoặc khí chỉ chảy theo một hướng và tự động ngăn dòng chảy ngược. Sản phẩm thường được sử dụng cho đường ống có đường kính danh nghĩa DN32, tương ứng với ống phi 34 trong hệ thống cấp nước và công nghiệp.

Về mặt chức năng và vai trò, dòng van này đóng vai trò tự động hóa quá trình đóng ngắt cơ học mà không cần đến tác động ngoại lực hay nguồn năng lượng điện. Khi máy bơm hoạt động, van sẽ tự mở để dòng nước đi qua; khi ngắt máy, van lập tức đóng lại để giữ lại cột nước mồi trong đường ống, bảo vệ máy bơm khỏi hiện tượng chạy khô và dội áp dội ngược.

Ý nghĩa kỹ thuật của kích thước "ống 34" chính là chuẩn đường kính ngoài 34 mm. Đây là cỡ ống trung gian vô cùng phổ biến, kết nối giữa các trục bơm tăng áp gia đình, mạng lưới phân phối nước dân dụng cho tới các đường ống phân nhánh trong hạ tầng nhà xưởng. Vị trí lắp đặt chuẩn xác của van là ngay tại đầu ra của máy bơm, trên các trục ống đứng cấp nước hoặc vị trí trước các thiết bị đo lường thủy lực.

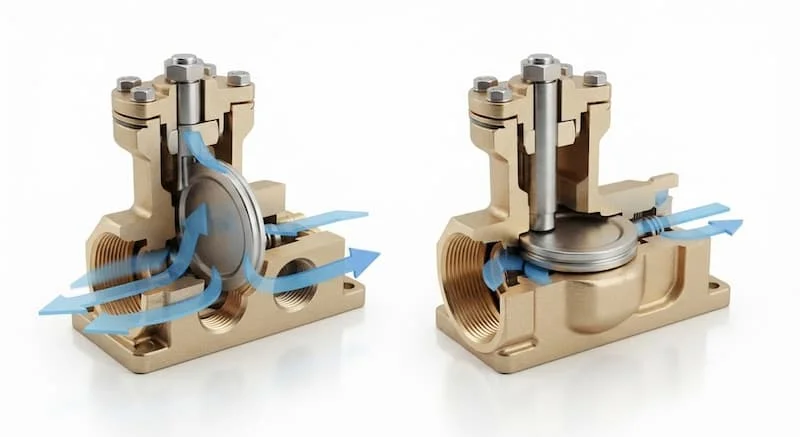

Nguyên lý hoạt động của van 1 chiều ống 34

Cơ chế vận hành của dòng van này dựa trên sự cân bằng áp lực giữa lực đẩy của dòng chảy thuận và lực cản cơ học (trọng lực đĩa van hoặc lực ép lò xo):


Ở trạng thái ban đầu khi chưa có dòng chảy, đĩa van nằm chặt trên ghế van nhờ trọng lực tự nhiên hoặc lực nén của lò xo hồi vị. Khi máy bơm khởi động, áp lực dòng chảy thuận tăng cao, tạo ra một lực đẩy cơ học vượt qua lực cản này, nhấc đĩa van ra khỏi vị trí làm kín và giải phóng không gian cho dòng chất lỏng lưu thông mượt mà.

Ngay khi ngắt nguồn bơm hoặc dòng chảy dừng lại, áp lực phía trước van suy giảm đột ngột. Lúc này, combination giữa trọng lực của đĩa van, lực nén của lò xo và chính áp lực dội ngược của cột nước phía sau sẽ lập tức ép chặt đĩa van trở lại ghế van. Cơ chế đóng tự động này diễn ra gần như tức thì, chặn đứng hoàn toàn hiện tượng dòng chảy ngược và triệt tiêu sức xé của sóng va đập thủy lực.

Các loại van 1 chiều ống 34 phổ biến

Tùy thuộc vào môi trường sử dụng, áp suất vận hành và không gian gá lắp, van được phân thành 4 dòng kiến trúc cơ học chính:

Van 1 chiều lá lật

• Cấu tạo: Bao gồm thân van đúc, đĩa van dạng bản tròn gắn với một khớp bản lề có thể lật lên ngửa xuống tự do bên trong lòng van.

• Ưu điểm: Lòng van rất rộng khi mở hoàn toàn, không làm suy giảm áp suất dòng chảy; giá thành kinh tế.

• Nhược điểm: Đóng mở phụ thuộc vào trọng lực nên bắt buộc phải lắp theo phương nằm ngang hoặc đường ống đứng có dòng chảy đi từ dưới lên.

• Ứng dụng: Hệ thống cấp nước sinh hoạt, đường ống xả tràn trạm bơm, hạ tầng nước thải sạch.

Van 1 chiều lò xo

• Cấu tạo: Thân van chứa một đĩa van hình đĩa di chuyển tịnh tiến dọc theo trục, được hỗ trợ bởi một lò xo inox nén phía sau.

• Ưu điểm: Đóng cực nhanh nhờ lực đàn hồi lò xo, triệt tiêu hiện tượng búa nước hiệu quả; có thể lắp linh hoạt ở mọi hướng (ngang, đứng, nghiêng).

• Nhược điểm: Lực cản lò xo tạo ra một độ tổn thất áp suất nhẹ cho dòng chảy khi đi qua van.

• Ứng dụng: Lắp ngay sau máy bơm tăng áp, hệ thống đường ống đứng nhà cao tầng, đường ống đường hút nước.

Van 1 chiều cối (Van dạng đĩa cối)

• Cấu tạo: Thiết kế dạng đĩa cối siêu mỏng, đĩa van trượt tịnh tiến theo trục ngắn với lò xo định vị bên trong thân van hình cối.

• Ưu điểm: Kết cấu cực kỳ nhỏ gọn, tiết kiệm không gian lắp đặt tối đa, khả năng chịu áp suất và nhiệt độ rất cao.

• Nhược điểm: Chi phí sản xuất cao hơn van lá lật thông thường; dễ bị kẹt nếu nguồn nước chứa nhiều rác lớn.

• Ứng dụng: Hệ thống đường ống công nghiệp, nồi hơi, mạng lưới dẫn hóa chất hoặc dầu kỹ thuật.

Van 1 chiều bi

• Cấu tạo: Sử dụng một quả bi (thường bọc cao su) trượt tự do trên rãnh nghiêng bên trong lòng van để chặn hoặc mở dòng.

• Ưu điểm: Bi van tự xoay tròn khi làm việc giúp mòn đều, không bị kẹt rác hay cặn bẩn, độ bền cơ học siêu cao.

• Nhược điểm: Kích thước tổng thể van khá lớn và nặng.

• Ứng dụng: Hệ thống thoát nước thải, trang trại chăn nuôi, các dòng lưu chất có độ đặc sánh hoặc chứa cặn bẩn.

Thông số kỹ thuật cần quan tâm

Để đảm bảo chọn mua đúng dòng van 1 chiều ống 34 đáp ứng các tiêu chuẩn an toàn cho công trình, kỹ sư cần kiểm tra các thông số mác kỹ thuật sau:

• Kích thước định danh: DN32, tương thích hoàn hảo cho đường ống đường kính ngoài 34 mm.

• Áp suất làm việc: Chuẩn áp lực PN10, đáp ứng tốt áp lực bơm dân dụng và công nghiệp.

• Nhiệt độ làm việc: Khả năng chịu nhiệt từ 0°C - 80°C (môi trường nước lạnh) hoặc lên tới 180°C (đối với van chịu nhiệt).

• Kiểu kết nối: Kết nối ren trong chuẩn BSPT/NPT (phổ biến nhất) hoặc kết nối mặt bích (đối với một số dòng van công nghiệp).

• Vật liệu thân van:

  • Vật liệu đồng: Phôi đồng thau đúc, chống dẻo dai, bền bỉ cho hệ thống nước sạch gia đình.

  • Vật liệu inox: Inox 304/316 chống ăn mòn hóa học tuyệt đối, chịu áp lực cực cao.

  • Vật liệu gang: Phôi gang đúc phủ sơn epoxy, giá thành tốt cho các hệ thống công nghiệp quy mô.

• Vật liệu gioăng làm kín: Cao su EPDM, NBR dẻo dai hoặc nhựa PTFE (Teflon) chịu hóa chất và nhiệt độ.

• Tiêu chuẩn sản xuất: Đạt chuẩn kiểm định ISO 9001, BS, DIN hoặc JIS.

So sánh các loại van 1 chiều ống 34

Bảng đối chiếu dưới đây phân tích chi tiết ưu nhược điểm kỹ thuật của từng biến thể thiết bị:

Vì sao cần lắp van 1 chiều ống 34?

Trang bị dòng thiết bị ngăn dòng ngược này mang lại những lợi ích vận hành thủy lực vượt trội:

Trực tiếp nhất là khả năng bảo vệ máy bơm khỏi nguy cơ hỏng hóc cơ học. Khi ngừng hoạt động, nếu không có van chặn lại, khối lượng nước khổng lồ trên trục đứng sẽ đổ dồn về phía sau, làm quay ngược cánh quạt bơm với tốc độ cao gây gãy trục hoặc cháy động cơ.

Đồng thời, van giúp giữ lại lượng nước mồi cần thiết trong đường ống hút, giúp máy bơm tự cất cánh hoạt động ngay lập tức trong lần khởi động tiếp theo mà không bị chạy khô. Việc triệt tiêu hiện tượng búa nước (sóng va đập thủy lực) còn giúp bảo vệ các mối nối ren, co cản và tăng tuổi thọ vận hành tổng thể cho toàn bộ hạ tầng đường ống.

Van 1 chiều ống 34 được sử dụng ở đâu?

Sở hữu kích cỡ phi 34 đạt độ tương thích cực cao, thiết bị này có mặt trong hầu hết mọi hạ tầng đường ống:

• Hạ tầng dân dụng & Đô thị: Tích hợp trên các đường ống cấp nước sinh hoạt hộ gia đình, trục bơm nước lên bể mái nhà cao tầng, hệ thống máy bơm tăng áp và hạ tầng HVAC.

• Hệ thống PCCC & Trạm bơm công nghiệp: Bố trí tại các trạm bơm phòng cháy chữa cháy, hệ thống máy bơm công nghiệp công suất vừa.

• Sản xuất & Môi trường: Sử dụng phổ biến trong các nhà máy sản xuất, trạm xử lý nước sạch và nước thải công nghiệp.

Khi nào nên sử dụng van 1 chiều ống 34?

Thiết bị này được các kỹ sư chỉ định bắt buộc lắp đặt trong các trường hợp thực tế sau:

• Ngay tại đầu ra của máy bơm: Để ngăn dòng nước dội ngược về đập phá cánh quạt khi tắt máy.

• Trên các đoạn đường ống đứng: Giúp giữ vững cột áp nước trên cao không bị tụt về bể ngầm theo trọng lực.

• Trong hệ thống máy bơm tăng áp: Giúp duy trì áp lực nén ổn định trong đường ống, ngăn máy bơm khởi động ngắt quãng liên tục (hiện tượng tạch tạch).

• Đường ống cấp nước song song: Khi đấu nối nhiều máy bơm chung một đường ống ra, van giúp ngăn nước từ bơm đang chạy dội ngược sang bơm đang nghỉ.

Những sai lầm thường gặp khi chọn lựa và lắp đặt

Việc thao tác sai kỹ thuật trong quá trình gá lắp van 1 chiều có thể khiến toàn bộ hệ thống bị tắc nghẽn hoặc mất tác dụng chống chảy ngược:

• Lắp ngược chiều mũi tên định hướng: Bỏ qua ký hiệu mũi tên đúc nổi trên thân van, khiến đĩa van bị khóa chặt trước dòng chảy thuận, làm nước không thể lưu thông và gây cháy máy bơm do quá áp.

• Chọn sai kích thước đường ống: Nhầm lẫn giữa đường kính trong và đường kính ngoài, dùng van sai cỡ DN khiến mối nối bị hở hoặc phải dùng nhiều bộ thu chuyển cỡ gây tổn thất áp suất lớn.

• Chọn sai chất liệu vật liệu: Sử dụng van đồng thau giá rẻ cho môi trường nước nhiễm mặn hoặc dung dịch hóa chất, làm van bị ăn mòn và gãy bản lề đĩa van sau thời gian ngắn.

• Bỏ qua áp suất định mức PN: Lắp van áp lực thấp PN10 vào đường ống bơm cao áp có xung lực vượt $15\text{ bar}$, làm nứt vỡ thân van hoặc vỡ đĩa van.

• Không vệ sinh và bảo trì đường ống định kỳ: Để mạt sắt, băng tan hoặc rác bám dính vào vị trí ghế van, khiến đĩa van không thể đóng kín hoàn toàn, gây rò rỉ nước ngược trở lại.

Cách chọn van 1 chiều ống 34 phù hợp

Để hệ thống hoạt động trơn tru và bền bỉ, hãy thực hiện kiểm tra theo checklist 8 bước kỹ thuật dưới đây:

• Kiểm tra chính xác đường kính ngoài của ống là 34 mm.

• Xác định rõ môi chất lưu thông qua van (nước sạch, nước thải, nước nóng hay hóa chất).

• Kiểm tra áp suất vận hành tối đa của máy bơm để chọn van có chỉ số PN10 hay PN16 phù hợp.

• Kiểm tra nhiệt độ dòng lưu chất để chọn loại gioăng làm kín tương thích (NBR hay PTFE chịu nhiệt).

• Lựa chọn chất liệu thân van phù hợp (đồng cho dân dụng, inox cho hóa chất/nước nóng, gang cho công nghiệp).

• Chọn kiểu kết nối đồng bộ với đường ống (chân ren trong tiêu chuẩn hoặc kết nối mặt bích).

• Ưu tiên chọn mua van từ các thương hiệu sản xuất thiết bị ngành nước uy tín lâu năm trên thị trường.

• Kiểm tra đầy đủ các giấy tờ chứng nhận tiêu chuẩn kỹ thuật (CO/CQ) và chính sách bảo hành.

Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật

Thực hiện lắp đặt đúng quy trình kỹ thuật sẽ giúp thiết bị vận hành êm ái và kéo dài tuổi thọ sử dụng:

Trước tiên, hãy ngắt hoàn toàn hệ thống máy bơm và xả sạch nước đọng trong đường ống. Dùng giẻ sạch lau chùi loại bỏ toàn bộ cát bẩn, mạt sắt và rác bám tại các chân ren nối. Quan sát kỹ ký hiệu mũi tên đúc trên thân van; hướng mũi tên bắt buộc phải chỉ theo đúng hướng đi của dòng nước mong muốn. Quấn băng tan (cao su non) từ 18 - 20 vòng quanh đầu ren ngoài của đường ống theo chiều kim đồng hồ, sau đó vặn van vào.

Dùng mỏ lết vặn siết chặt vừa tay, tuyệt đối không dùng lực quá mạnh làm nứt vỡ cổ ren đối với van đồng. Sau khi lắp xong, mở máy bơm chạy thử để kiểm tra xem dòng nước có đi qua mượt mà không và quan sát các mối nối xem có bị rò rỉ hay không. Định kỳ mỗi 6 tháng, nên ngắt hệ thống để tháo van kiểm tra, vệ sinh cặn vôi bám trên đĩa van và xịt dưỡng phần lò xo để van luôn vận hành nhạy bén.

Các câu hỏi thường gặp (FAQ)

Thiết bị van 1 chiều ống 34 có chính xác là quy đổi tương ứng với chuẩn DN32 không?

Đúng như vậy. Trong chuẩn kỹ thuật ngành nước, đường ống phi 34. Khi tìm mua van 1 chiều ống 34, bạn chỉ cần yêu cầu dòng van cỡ DN32 chuẩn ren là hoàn toàn gá lắp vừa vặn.

Trong hệ thống máy bơm tăng áp gia đình, nên ưu tiên chọn van lá lật hay van lò xo?

Đối với hệ thống máy bơm tăng áp hoặc bơm hút đường ống đứng, bạn bắt buộc phải ưu tiên chọn van 1 chiều lò xo. Lý do là dòng van lò xo sở hữu cơ chế đóng kín cực nhanh nhờ lực nén lò xo ngay khi ngắt bơm, giúp duy trì áp suất nén cố định trong đường ống và triệt tiêu hoàn toàn hiện tượng búa nước gây rung giật ống. Van lá lật thường chỉ dùng cho đường ống nằm ngang có lưu lượng chảy tự nhiên.

Thiết bị van 1 chiều phi 34 bằng đồng có dùng trực tiếp cho hệ thống nước nóng năng lượng mặt trời được không?

Có thể sử dụng được, tuy nhiên bạn cần chọn các dòng van đồng cao cấp trang bị gioăng làm kín chịu nhiệt (như nhựa PTFE hoặc cao su chịu nhiệt EPDM/Viton). Dòng van 1 chiều ống 34 tiêu chuẩn dùng gioăng cao su thông thường chỉ chịu được nhiệt độ dưới 60°C, nếu ngâm trong nước nóng nhiệt độ cao kéo dài sẽ khiến gioăng bị mủn và rò rỉ nước.

Giữa hai chất liệu van đồng và van inox phi 34, loại nào có độ bền cao hơn?

Xét về mặt độ bền cơ học và tính kháng ăn mòn hóa học, van 1 chiều inox (inox 304 hoặc 316) vượt trội hoàn toàn so với van đồng. Van inox không bị rỉ sét, chịu được áp suất cực cao và chịu nhiệt độ lên tới hơn 180°C. Tuy nhiên, van đồng lại có chi phí rẻ hơn nhiều và rất phù hợp cho các hạ tầng cấp nước sạch dân dụng thông thường.

Định kỳ bao lâu thì đơn vị vận hành nên tiến hành tháo van 1 chiều ra để kiểm tra bảo trì?

Tần suất bảo trì lý tưởng cho van 1 chiều ống 34 là từ 6 đến 12 tháng một lần. Nếu nguồn nước sử dụng là nước máy sinh hoạt đã qua xử lý sạch, bạn có thể kiểm tra mỗi năm một lần. Trường hợp van lắp cho đường ống hút nước giếng khoan hoặc nước thải có nhiều cặn bẩn, nên tháo van vệ sinh lòng đĩa van 6 tháng một lần để đảm bảo đĩa van không bị kẹt rác.

Kết luận

Tổng kết lại, van 1 chiều ống 34 là linh kiện bảo vệ tối quan trọng, đảm bảo tính an toàn và vận hành ổn định cho toàn bộ hạ tầng đường ống cấp nước và máy bơm thủy lực. Việc thấu hiểu nguyên lý, chọn lựa đúng chủng loại van (lá lật, lò xo, cối hay bi), đúng chất liệu phôi và tuân thủ quy trình lắp đặt chuẩn xác sẽ giúp hệ thống của bạn hoạt động bền bỉ, loại bỏ hoàn toàn rủi ro búa nước và tiết kiệm tối đa chi phí sửa chữa hỏng hóc.

Nếu bạn đang tìm kiếm các dòng sản phẩm van 1 chiều ống 34 chất lượng cao, đa dạng vật liệu (đồng, inox, gang) với đầy đủ chứng nhận chất lượng CO/CQ, hãy liên hệ ngay với đội ngũ kỹ thuật chuyên gia của chúng tôi để nhận tư vấn giải pháp tối ưu và báo giá ưu đãi nhất đối với van 1 chiều ống 34.
