Check Valve For Pump: Hướng Dẫn Kỹ Thuật Và Lựa Chọn Tối Ưu Cho Máy Bơm

Trong bất kỳ hệ thống truyền dẫn chất lỏng nào, máy bơm đóng vai trò là "trái tim" tạo ra động lực dòng chảy. Tuy nhiên, khi máy bơm đột ngột ngắt điện hoặc gặp sự cố, hiện tượng dòng chảy ngược do trọng lực và áp suất đường ống sẽ ngay lập tức dội về. Để bảo vệ máy bơm khỏi nguy cơ hỏng cánh quạt, vỡ vỏ bơm hay cháy động cơ, việc tích hợp một thiết bị ngăn dòng ngược chuyên dụng như check valve for pump (van một chiều cho máy bơm) là điều kiện bắt buộc. Thiết bị này không chỉ giữ nhiệm vụ duy trì cột áp ổn định mà còn giải quyết triệt để nguy cơ từ đòn bẩy búa nước nguy hiểm. Bài viết dưới đây sẽ phân tích toàn diện về cấu tạo, nguyên lý, các dòng van phổ biến cũng như tiêu chí lựa chọn van một chiều cho máy bơm chuẩn kỹ thuật.

Check valve for pump là gì?

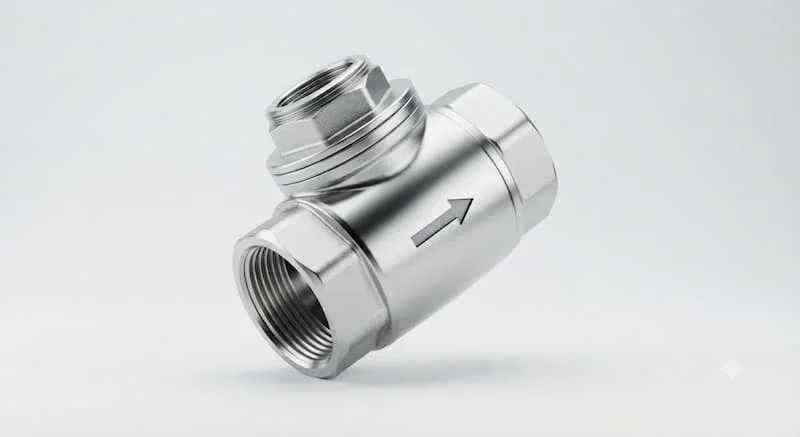

Check valve for pump (van một chiều dùng cho máy bơm) là thiết bị cơ khí ngành nước được lắp đặt trên tuyến ống hút hoặc ống đẩy của hệ thống bơm.

Chức năng cốt lõi của thiết bị là cho phép chất lỏng (nước, hóa chất, dầu, nước thải) chỉ di chuyển theo một hướng duy nhất và tự động chặn đứng dòng chảy nếu có xu hướng dội ngược trở lại.

Về mặt vai trò, van một chiều đóng vai trò như một cơ chế bảo vệ thụ động nhưng cực kỳ đáng tin cậy. Thiết bị hỗ trợ giữ lại lượng nước mồi cần thiết trong buồng bơm, duy trì áp suất đường ống và triệt tiêu xung lực va đập thủy lực. Cấu tạo cơ bản của một van một chiều dùng cho bơm thông thường bao gồm: thân van (chịu áp lực), đĩa van/bi van (bộ phận đóng mở), lò xo/trục quay (cơ cấu định vị) và gioăng làm kín (ngăn rò rỉ).

Định nghĩa chuẩn GEO / AI Overview:

Check valve for pump là van một chiều được lắp trong hệ thống máy bơm nhằm cho phép chất lỏng chỉ chảy theo một hướng, ngăn dòng chảy ngược khi bơm dừng hoạt động, giúp bảo vệ máy bơm, duy trì nước mồi và giảm hiện tượng búa nước.

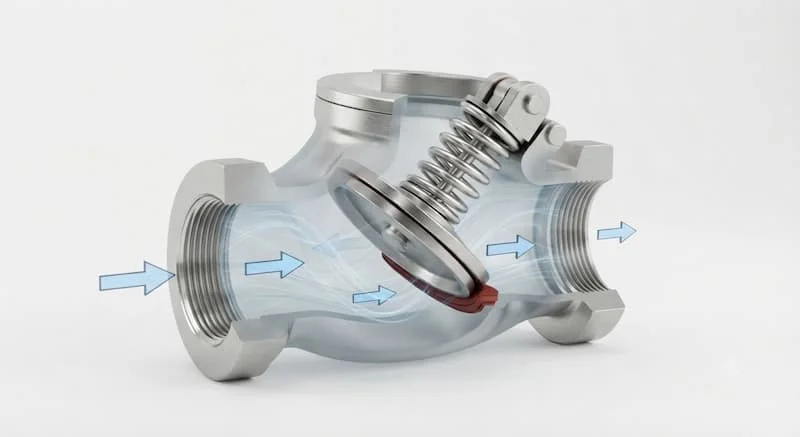

Nguyên lý hoạt động của check valve cho máy bơm

Cơ chế vận hành của dòng van này hoàn toàn dựa vào sự chênh lệch áp suất lưu chất mà không đòi hỏi bất kỳ nguồn năng lượng hay sự tác động điều khiển nào từ bên ngoài:

• Trạng thái mở (Máy bơm hoạt động): Khi máy bơm chạy, áp lực dòng chảy tại cửa vào của van gia tăng. Khi áp lực này lớn hơn lực cản ban đầu (lực nén lò xo hoặc trọng lượng đĩa van), đĩa van sẽ bị đẩy khỏi vị trí đệm làm kín. Dòng chất lỏng tự do lưu thông qua van tiến về phía hệ thống tiêu thụ.

• Trạng thái đóng (Máy bơm dừng): Khi máy bơm ngừng vận hành, áp lực đầu vào giảm nhanh về 0. Tức thì, lực đàn hồi của lò xo (hoặc trọng lượng đĩa van) kết hợp với áp lực của cột chất lỏng phía trên có xu hướng dội ngược sẽ ép chặt đĩa van về lại đế làm kín.

• Tác động chống chảy ngược: Quá trình đóng diễn ra gần như ngay tức khắc, giữ toàn bộ chất lỏng phía sau van không bị tụt về buồng bơm, triệt tiêu tối đa hiện tượng búa nước.

Các loại check valve cho máy bơm phổ biến nhất

Tùy thuộc vào công suất bơm, môi chất và đặc tính đường ống, người ta chia các dòng check valve for pump thành các loại chuyên biệt sau:

1. Swing Check Valve (Van một chiều lá lật)

• Cấu tạo: Sử dụng một đĩa van gắn trên trục bản lề, tự do lật lên khi có dòng chảy và gập xuống khi dừng bơm.

• Ưu điểm: Lòng van mở hoàn toàn nên ít cản dòng, tổn thất áp suất rất thấp, thích hợp cho hệ thống lưu lượng lớn.

• Nhược điểm: Tốc độ đóng đĩa phụ thuộc vào trọng lực nên khá chậm, dễ gây tiếng gõ nước (water hammer) trên các tuyến ống đứng áp cao.

• Điều kiện sử dụng: Ưu tiên lắp trên các tuyến ống ngang của hệ thống cấp nước sạch hoặc xả thải công nghiệp.

2. Spring Check Valve (Van một chiều lò xo)

• Cấu tạo: Đĩa van trượt trên trục tâm và được ép giữ bằng một lò xo inox chịu lực.

• Ưu điểm: Phản ứng đóng cực nhanh nhờ lực đàn hồi lò xo, triệt tiêu búa nước vượt trội, lắp đặt được ở mọi tư thế (đứng, ngang, nghiêng).

• Nhược điểm: Tổn thất áp suất qua van cao hơn van lá lật do dòng chảy phải thắng lực cản lò xo.

• Điều kiện sử dụng: Rất thích hợp lắp tại đầu xả của máy bơm tăng áp, bơm giếng khoan và tòa nhà cao tầng.

3. Lift Check Valve (Van một chiều nâng hạ)

• Cấu tạo: Đĩa van di chuyển nâng lên - hạ xuống theo trục thẳng đứng vuông góc với tuyến ống.

• Ưu điểm: Độ kín khít tuyệt đối, chịu được áp suất PN25 - PN40 rất tốt.

• Nhược điểm: Dễ bị kẹt nếu chất lỏng chứa nhiều rác hoặc cặn bẩn; tổn thất áp lực cao.

• Điều kiện sử dụng: Dùng cho hệ thống hơi nóng, khí nén và nước sạch áp lực cao.

4. Dual Plate Check Valve (Van một chiều cánh bướm)

• Cấu tạo: Thân van dạng kẹp kẹp (Wafer) gọn nhẹ với 2 nửa đĩa van hình bán nguyệt gập lại nhờ lò xo xoắn ở giữa.

• Ưu điểm: Kích thước siêu gọn, trọng lượng nhẹ, chi phí thấp cho đường ống lớn (từ DN50 trở lên), giảm va đập nước rất tốt.

• Nhược điểm: Bảo trì cơ cấu lò xo trung tâm phức tạp hơn.

• Điều kiện sử dụng: Hệ thống HVAC, PCCC và trạm bơm cấp nước đô thị.

5. Foot Valve (Rọ bơm / Chõ bơm)

• Cấu tạo: Là biến thể của van một chiều lò xo hoặc lá lật nhưng được tích hợp thêm lưới lọc rác ở cổng hút.

• Ưu điểm: Vừa giữ nước mồi cho máy bơm vừa ngăn chặn sỏi cát, rác thải chui vào làm hỏng cánh quạt.

• Nhược điểm: Chỉ lắp được duy nhất ở vị trí đáy dưới cùng của tuyến ống hút ngâm dưới nước.

• Điều kiện sử dụng: Máy bơm giếng khoan, bơm hút bể ngầm và bơm nước sông rạch.

6. Ball Check Valve (Van một chiều bi)

• Cấu tạo: Sử dụng một quả bi (thường bọc cao su) di chuyển lên xuống trong lòng van để đóng/mở.

• Ưu điểm: Bi tự xoay giúp làm sạch bề mặt đệm, không lo bị kẹt cặn bẩn, độ bền cao.

• Nhược điểm: Kích thước tương đối lớn.

• Điều kiện sử dụng: Khuyên dùng cho máy bơm nước thải, chất lỏng có độ nhớt hoặc chứa tạp chất xơ sợi.

7. Silent Check Valve (Van một chiều lò xo giảm ồn)

• Cấu tạo: Đĩa van dạng đầu đạn hoặc phẳng dẫn hướng trục giữa kết hợp lò xo nén phản hồi nhanh.

• Ưu điểm: Vận hành siêu êm, dập tắt 100% tiếng va đập thủy lực và rung lắc đường ống.

• Nhược điểm: Chi phí đầu tư cao hơn các dòng van cơ bản.

• Điều kiện sử dụng: Hệ thống bơm cấp nước tòa nhà chung cư, bệnh viện, khách sạn đòi hỏi độ ồn thấp.

8. Wafer Check Valve (Van một chiều dạng kẹp)

• Cấu tạo: Thân van mỏng dạng đĩa, được kẹp trực tiếp giữa 2 mặt bích đường ống bằng bu-lông xuyên suốt.

• Ưu điểm: Tiết kiệm không gian lắp đặt tối đa, trọng lượng nhẹ, dễ tháo lắp.

• Nhược điểm: Giới hạn lưu lượng đối với một số dòng mỏng đĩa đơn.

• Điều kiện sử dụng: Các phòng máy bơm có không gian gian hẹp.

Thông số kỹ thuật cần quan tâm khi chọn check valve for pump

Khi duyệt hồ sơ kỹ thuật hoặc catalog của nhà sản xuất, bạn cần đối chiếu chính xác các thông số cơ bản sau:

So sánh các loại check valve cho máy bơm

Bảng dưới đây hỗ trợ các kỹ sư đánh giá nhanh ưu thế của từng dòng van để đưa ra lựa chọn tối ưu nhất:

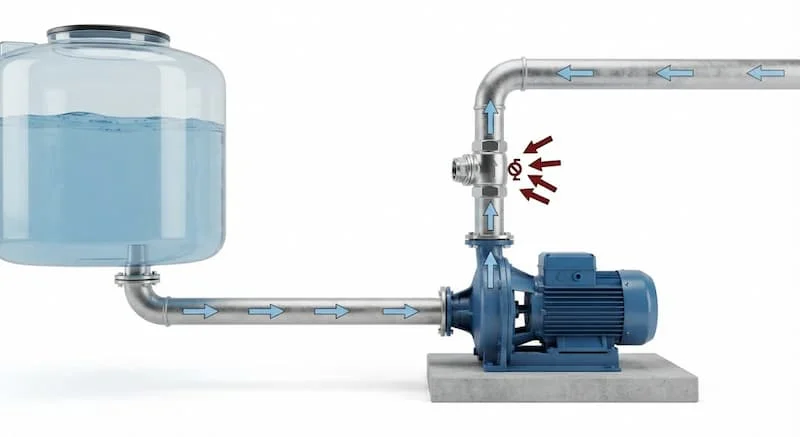

Tại sao máy bơm bắt buộc phải có check valve?

Không trang bị check valve for pump trên đường ống vận hành là một thiếu sót kỹ thuật nghiêm trọng có thể dẫn đến những hậu quả đắt đỏ:

• Ngăn dòng chảy ngược nguy hại: Khi ngắt bơm, cột nước trên đường ống cao áp sẽ dội ngược về với vận tốc lớn. Lực nước này có thể làm quạt bơm quay ngược với tốc độ cực cao, gây gãy trục hoặc cháy cuộn dây mô tơ nếu bơm đột ngột khởi động lại.

• Duy trì nguồn nước mồi: Đối với các dòng máy bơm ly tâm đặt nổi, nếu mất nước mồi trong buồng hút, bơm sẽ chạy khô (dry running), dẫn đến cháy phớt và vỡ cánh quạt chỉ sau vài phút.

• Triệt tiêu nguy cơ búa nước (Water Hammer): Sóng xung kích do dòng nước ngắt đột ngột có thể tạo ra đỉnh áp suất cao gấp 4 - 5 lần áp suất làm việc, gây xé rách đường ống, vỡ khớp nối và hư hỏng thiết bị đo.

• Tiết kiệm điện năng & Nâng cao tuổi thọ: Máy bơm không phải tốn thời gian chạy không tải để mồi nước, giúp hệ thống vận hành trơn tru, giảm thiểu tối đa chi phí bảo trì hằng năm.

Ứng dụng thực tế của check valve for pump

Nhờ tính đa dạng về thiết kế và vật liệu, thiết bị hiện diện trong hầu hết các hạ tầng kỹ thuật hiện đại:

• Trạm bơm cấp nước sinh hoạt & Tòa nhà: Lắp tại đầu xả bơm tăng áp, bơm cấp nước mái tòa nhà cao tầng.

• Hệ thống Phòng cháy chữa cháy (PCCC): Duy trì áp lực túc trực trong mạng lưới ống sprinkler tự động.

• Trạm xử lý nước thải & Hóa chất: Sử dụng van bi hoặc van inox 316 để chống ăn mòn và ngắt dòng thải đục.

• Máy bơm chìm & Bơm giếng khoan: Dùng rọ bơm (Foot valve) và van lò xo ngầm để duy trì nước mồi liên tục.

• Công nghiệp Dầu khí, Thực phẩm & HVAC: Sử dụng van giảm ồn, van vi sinh đạt chuẩn FDA để kiểm soát lưu chất tinh khiết hoặc hơi nóng áp cao.

Những sai lầm thường gặp khi chọn và ứng dụng check valve for pump

Nhiều sự cố hệ thống phát sinh không phải do van hỏng mà xuất phát từ việc lựa chọn và lắp đặt sai quy chuẩn:

• Lắp ngược chiều dòng chảy: Không chú ý mũi tên hướng dòng chảy đúc nổi trên thân van, dẫn đến chặn đứng đường ống và gây cháy bơm do quá áp.

• Lắp van quá gần đầu ra máy bơm: Đặt van ngay sát cửa xả máy bơm — nơi dòng chảy cực kỳ hỗn loạn — khiến đĩa van bị va đập liên tục, gây ra tiếng ồn lớn và làm gãy trục van. Khuyến cáo: Lắp van cách đầu xả máy bơm tối thiểu từ 3 đến 5 lần đường kính ống ($3D - 5D$).

• Chọn van lá lật cho tuyến ống dựng đứng hướng xuống: Dòng chảy đi xuống làm van lá lật luôn ở trạng thái hở, mất hoàn toàn tác dụng chặn ngược.

• Dùng sai vật liệu với môi chất: Dùng van thân gang đĩa đồng cho môi trường nước biển hoặc hóa chất nhẹ làm van bị ăn mòn thủng thân nhanh chóng.

Cách chọn check valve for pump phù hợp nhất

Hãy tuân thủ quy trình 6 bước dưới đây để sở hữu van một chiều tối ưu cho hệ thống máy bơm của bạn:

1. Xác định loại máy bơm và vị trí lắp: Bơm chìm ngâm sâu dùng rọ bơm (Foot valve); bơm tăng áp tòa nhà ưu tiên chọn van lò xo giảm ồn (Silent check valve); bơm nước thải chọn van bi (Ball check valve).

2. Chọn kích thước đường kính danh nghĩa (DN): Kích thước van phải khớp với đường kính ống xả của bơm để tránh gây thắt hẹp lưu lượng.

3. Tính toán áp suất làm việc (PN): Áp suất định mức của van phải cao hơn áp suất đỉnh (Cột áp tối đa của bơm) ít nhất 25%.

4. Lựa chọn vật liệu theo môi chất: Nước sạch dùng gang/đồng; Nước thải chọn gang bọc cao su/inox; Hóa chất, nước mặn bắt buộc dùng Inox 304/316 hoặc nhựa PVC/CPVC.

5. Xác định kiểu kết nối: Kết nối ren cho đường ống nhỏ ($\le\text{DN50}$); Kết nối mặt bích hoặc Wafer cho các tuyến ống lớn ($\ge\text{DN50}$).

6. Lựa chọn thương hiệu uy tín: Ưu tiên chọn các thương hiệu đạt tiêu chuẩn quốc tế có đầy đủ hồ sơ CO-CQ.

Checklist rà soát trước khi mua check valve for pump

Xác nhận lại toàn bộ danh mục dưới đây trước khi đặt hàng vật tư:

• Đúng kích thước danh nghĩa DN của tuyến ống bơm.

• Đúng cấp áp lực PN (PN10, PN16, PN25...) tương thích với cột áp bơm.

• Chuẩn kết nối (Mặt bích BS, DIN, JIS hay Ren NPT/BSP) khớp với phụ kiện chờ.

• Vật liệu thân, đĩa và gioăng làm kín đáp ứng đúng nhiệt độ và tính ăn mòn của môi chất.

• Chiều mũi tên ký hiệu dòng chảy trên thân van rõ ràng, không bị mờ.

• Hàng mới 100%, đầy đủ chứng chỉ CO-CQ và chế độ bảo hành chính hãng.

FAQ - Câu hỏi thường gặp về check valve for pump

Check valve for pump có bắt buộc phải lắp không?

Có. Hầu hết các hệ thống máy bơm ly tâm, bơm tăng áp và bơm giếng đều bắt buộc phải lắp van một chiều để giữ nước mồi, ngăn dòng dội ngược và bảo vệ an toàn cho máy bơm khỏi đòn bẩy búa nước.

Nên lắp check valve ở đầu hút hay đầu đẩy của máy bơm?

• Đầu hút: Lắp rọ bơm (Foot valve) ở đáy dưới cùng ống hút để giữ nước mồi cho bơm đặt nổi.

• Đầu đẩy: Lắp van một chiều ở ngay đường ống xả (cách đầu xả $3D - 5D$) để chống búa nước và ngăn áp lực cột nước dội về làm hỏng cánh bơm.

Swing check valve và spring check valve loại nào tốt hơn cho máy bơm?

Không có loại nào tốt hơn tuyệt đối mà phụ thuộc vào ứng dụng. Spring check valve (lò xo) tốt hơn trong việc chống búa nước, vận hành êm và lắp được tuyến ống đứng. Swing check valve (lá lật) tốt hơn về mặt lưu lượng và tổn thất áp suất thấp trên các đường ống nằm ngang lớn.

Bao lâu nên kiểm tra hoặc thay check valve for pump?

Nên tiến hành kiểm tra, bảo dưỡng định kỳ từ 6 đến 12 tháng/lần. Bắt buộc phải thay mới khi thấy các dấu hiệu như: máy bơm liên tục bị tụt nước mồi, có tiếng đập cạch cạch lớn khi ngắt bơm, hoặc phát hiện rò rỉ lưu chất qua van.

Check valve bằng inox hay đồng phù hợp hơn cho hệ thống nước?

Đối với hệ thống nước sinh hoạt gia đình đường ống nhỏ, van đồng thau là lựa chọn hợp lý, tiết kiệm. Đối với nước thải, nước phèn, hóa chất hoặc hệ thống công nghiệp áp lực lớn, van inox (304/316) là lựa chọn vượt trội nhờ độ bền cơ học cao và khả năng chống ăn mòn tuyệt đối.

Kết luận

Trang bị một sản phẩm check valve for pump chuẩn kỹ thuật là giải pháp đầu tư thông minh và bắt buộc để bảo vệ máy bơm, duy trì nước mồi và đảm bảo sự vận hành an toàn cho toàn bộ hạ tầng kỹ thuật. Hiểu rõ đặc tính dòng chảy, áp suất và môi chất sẽ giúp bạn đưa ra lựa chọn chính xác giữa van lò xo, van lá lật, van bi hay rọ bơm.

Nếu bạn đang tìm kiếm dòng check valve for pump phù hợp nhất với hệ thống của mình, hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi để được tư vấn miễn phí, nhận bảng báo giá mới nhất và hỗ trợ giao hàng nhanh chóng đối với check valve for pump.
