Van Điện Từ Phi 32 – Giải Pháp Tự Động Hóa Điều Khiển Lưu Chất Hiệu Quả

Van Điện Từ Phi 32 – Giải Pháp Tự Động Hóa Điều Khiển Lưu Chất Hiệu Quả

Trong kỷ nguyên tự động hóa công nghiệp hiện nay, việc cơ giới hóa các công đoạn đóng ngắt dòng chảy là bài toán sống còn của mọi doanh nghiệp. Thực tế tại các nhà máy, chúng ta thường bắt gặp nhu cầu đóng mở nước tự động cho các bể chứa, điều khiển các đường ống khí nén trong dây chuyền bằng tín hiệu điện, hoặc vận hành hệ thống tưới tiêu quy mô lớn hoàn toàn theo thời gian cài đặt sẵn. Việc phụ thuộc vào phương pháp đóng tay truyền thống không chỉ gây hao tốn nhân công mà còn không đảm bảo tính chính xác về mặt thời gian.

Tuy nhiên, quá trình thiết kế hệ thống thường ghi nhận nhiều sai sót từ phía người vận hành. Vấn đề phổ biến nhất là việc lựa chọn sai kích thước thông số hoặc nhầm lẫn điện áp khiến cuộn coil bị cháy, van hoạt động chập chờn, không ổn định. Đặc biệt, rất nhiều người dùng hiện nay vẫn còn nhầm lẫn giữa khái niệm đường kính ngoài van điện từ phi 32 và kích thước định danh DN32. Được đánh giá là một trong những kích cỡ tiêu chuẩn vàng, sản phẩm van điện từ phi 32 chính là giải pháp hoàn hảo phục vụ cho các hệ thống cấp nước, khí nén và tự động hóa nhờ khả năng đóng mở cực nhanh, vận hành ổn định và dễ dàng tích hợp vào mọi tủ điều khiển điện tử thông minh.

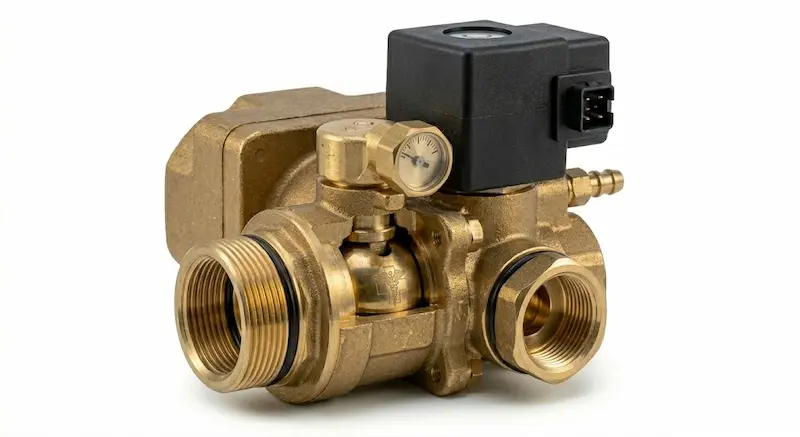

Van Điện Từ Phi 32 Là Gì?

Về mặt kỹ thuật, van điện từ phi 32 (hay còn gọi phổ biến là van DN32) là một thiết bị cơ điện tử chuyên dụng được sử dụng để kiểm soát, điều tiết hoặc đóng ngắt dòng lưu chất tự động thông qua lực tác động từ cuộn coil điện từ. Bản chất vận hành của van dựa trên tín hiệu dòng điện điều khiển: khi chúng ta cấp điện vào cuộn dây, cơ cấu bên trong sẽ thay đổi trạng thái chuyển động để van đóng hoặc mở tùy theo thiết kế, và ngay khi ngắt nguồn điện, dòng van này sẽ tự động trở về trạng thái cơ bản ban đầu nhờ lực phản hồi của lò xo.

Để tránh các sai số không đáng có khi chọn mua vật tư, khách hàng cần hiểu rõ quy ước kích cỡ tiêu chuẩn của dòng sản phẩm này:

• Ký hiệu danh nghĩa: DN32 (Diameter Nominal).

• Đường kính ngoài đường ống tương thích: Thường gọi là phi 32 (32 mm).

• Kích thước theo tiêu chuẩn hẹ Inch: Tương đương với kích cỡ ống $1\frac{1}{4}$ inch ($1.25"$).

Vai trò cốt lõi của dòng thiết bị này trong các mạng lưới cơ sở hạ tầng kỹ thuật là hiện thực hóa quy trình điều khiển tự động hoàn toàn mà không cần sự can thiệp cơ học từ con người. Việc ứng dụng dòng van này giúp các chủ đầu tư tiết kiệm tối đa chi phí thuê nhân công vận hành, đồng thời nâng cao độ chính xác gần như tuyệt đối cho các kịch bản lập trình công nghệ.

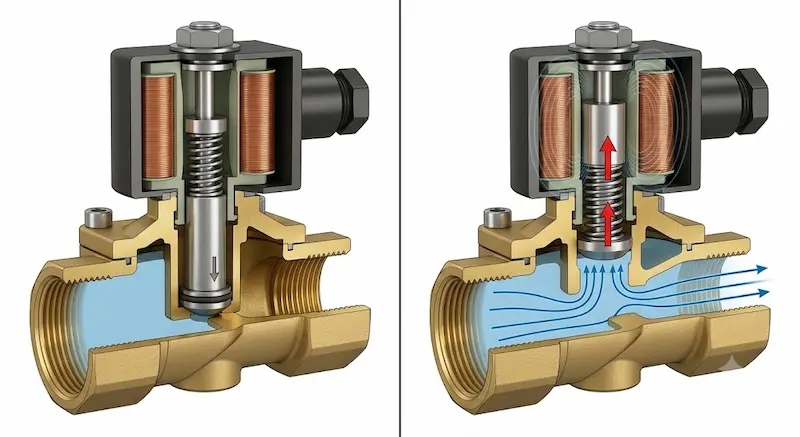

Nguyên Lý Hoạt Động Của Van Điện Từ Phi 32

Cấu trúc cơ học của một bộ van điện từ phi 32 tiêu chuẩn bao gồm 5 bộ phận chính: thân van chịu lực, cuộn coil điện từ sinh công, trục van truyền động, màng van (hoặc piston) trực tiếp chặn dòng và hệ thống gioăng cao su làm kín chống rò rỉ. Khi ở trạng thái tĩnh không có dòng điện chạy qua, lực đàn hồi của lò xo nội bộ sẽ ép chặt phần màng van xuống vách ngăn, giữ van ở trạng thái khóa hoàn toàn (đối với dòng van thường đóng).

Quy trình vận hành chuyển đổi trạng thái của thiết bị diễn ra cực kỳ nhanh chóng thông qua các giai đoạn:

• Khi cấp điện: Dòng điện đi vào cuộn coil sẽ ngay lập tức sinh ra một trường điện từ mạnh mẽ. Lực từ trường này sinh ra một công năng hút lõi thép (trục van) di chuyển thẳng lên phía trên, kéo theo màng van hoặc mở toang lỗ thoát dòng, cho phép lưu chất tự do lưu thông qua thân van.

• Khi mất điện: Từ trường sinh ra từ cuộn dây biến mất ngay lập tức. Lúc này, lực ép từ lò xo hồi vị không còn bị cản trở sẽ ngay lập tức đẩy trục van và màng van hạ xuống vị trí cũ, ép chặt vào cửa van để chặn đứng dòng lưu chất.

Lý do giúp cho loại van điện từ này sở hữu tốc độ đóng mở cực nhanh (chỉ trong mili giây) là nhờ cơ chế điều khiển trực tiếp bằng lực điện từ trường. Thiết bị không cần thông qua các cơ cấu truyền động bánh răng phức tạp hay động cơ giảm tốc quay chậm như van bi điện hay van bướm điều khiển điện, mang lại khả năng phản ứng tức thì với các sự cố của hệ thống.

Các Loại Van Điện Từ Phi 32 Phổ Biến Hiện Nay

Để đáp ứng linh hoạt các bài toán công nghệ khác nhau trong nhà máy, nhà sản xuất đã phát triển nhiều dòng thiết bị chuyên biệt:

Van điện từ thường đóng (NC - Normally Closed)

• Đặc điểm: Ở trạng thái bình thường khi chưa cấp điện, van luôn khóa chặt. Van chỉ mở ra khi chúng ta cấp nguồn điện liên tục vào cuộn coil.

• Ưu điểm & Ứng dụng: Đây là dòng van phổ biến nhất nhờ tính năng tiết kiệm điện năng tối đa (do phần lớn thời gian hệ thống ở trạng thái đóng) và đảm bảo an toàn tuyệt đối cho hệ thống, tự động khóa dòng nước khi có sự cố mất điện đột xuất xảy ra.

Van điện từ thường mở (NO - Normally Open)

• Đặc điểm: Trái ngược hoàn toàn với dòng NC, loại van này luôn mở cho lưu chất đi qua khi chưa có dòng điện. Van sẽ đóng lại khi được cấp điện.

• Ưu điểm & Ứng dụng: Phù hợp tuyệt vời cho các hệ thống xả tràn, hệ thống làm mát an toàn đòi hỏi dòng chảy phải lưu thông liên tục 24/7 và chỉ cần đóng lại trong một vài thời điểm ngắn để bảo trì.

Van điện từ tác động trực tiếp (Direct Acting)

• Đặc điểm: Lực điện từ từ cuộn coil trực tiếp kéo lõi van để đóng mở dòng chảy mà không cần phụ thuộc vào áp suất chênh lệch của lưu chất.

• Ưu điểm: Vận hành hoàn hảo ngay cả trong điều kiện áp suất hệ thống bằng 0 (0 bar), thích hợp cho hệ thống cấp nước tự chảy từ trên cao xuống.

Van điện từ gián tiếp (Pilot Operated)

• Đặc điểm: Van sử dụng lực điện từ để mở một lỗ khiển nhỏ, sau đó tận dụng chính áp suất của dòng lưu chất để đẩy màng van lớn mở ra.

• Ưu điểm: Khả năng chịu được lưu lượng lớn, hoạt động cực kỳ ổn định trong môi trường áp lực cao với mức chi phí đầu tư kinh tế hơn nhiều so với dòng tác động trực tiếp cùng công suất.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van Điện Từ DN32

Khi tiến hành lựa chọn vật tư cho dự án, các kỹ sư cần đối chiếu chính xác bảng thông số kỹ thuật chuẩn hóa để đảm bảo độ bền tối ưu cho hệ thống:

Nên Chọn Van Điện Từ Đồng, Inox Hay Nhựa?

Chất liệu cấu thành thân van là yếu tố quyết định đến tuổi thọ vận hành và độ an toàn vệ sinh của toàn bộ dòng lưu chất chạy qua.

• Van điện từ bằng đồng (Brass): Đây là dòng sản phẩm quốc dân sở hữu mức giá thành vô cùng tốt, khả năng chịu áp lực và nhiệt độ ở mức khá tốt. Thiết bị cực kỳ phù hợp cho các hệ thống đường ống dẫn nước sạch sinh hoạt, khí nén thông thường hoặc dầu nhẹ. Nhược điểm duy nhất là vật liệu đồng dễ bị oxi hóa hoen ố nếu phải tiếp xúc trực tiếp với các dòng hóa chất có tính ăn mòn mạnh.

• Van điện từ bằng inox (Stainless Steel - SUS304/SUS316): Dòng van cao cấp mang lại khả năng chống ăn mòn hóa học tuyệt đối và độ trơ bề mặt xuất sắc. Đây là sự lựa chọn hàng đầu cho các môi trường lưu chất là hóa chất đậm đặc, nước thải công nghiệp, hệ thống hơi nóng nhiệt độ cao hoặc các dây chuyền sản xuất thực phẩm, dược phẩm đòi hỏi tính vô trùng tuyệt đối. Điểm hạn chế duy nhất là chi phí đầu tư ban đầu tương đối cao.

• Van điện từ bằng nhựa (UPVC/CPVC/PTFE): Sở hữu trọng lượng siêu nhẹ và khả năng kháng hoàn toàn các loại axit, kiềm, nước biển clorua mà vật liệu kim loại chịu thua. Tuy nhiên, van nhựa bị giới hạn nghiêm ngặt về ngưỡng áp suất làm việc (thường dưới 6 bar) và không thể sử dụng cho môi trường nhiệt độ cao hoặc hơi nóng.

Tại Sao Van Điện Từ DN32 Được Sử Dụng Nhiều Trong Công Nghiệp?

Không phải ngẫu nhiên mà kích cỡ phi 32 lại xuất hiện dày đặc trong các bản vẽ thiết kế hệ thống cơ điện công nghiệp:

• Tích hợp tự động hóa hoàn hảo: Khả năng tương thích cực tốt với các hệ thống điều khiển PLC thông minh, cho phép thiết lập các chu kỳ đóng mở tự động từ xa thông qua các cảm biến áp suất, cảm biến mực nước.

• Tốc độ hành trình đóng mở cực nhanh: Phản ứng cắt dòng chảy chỉ trong tích tắc giúp bảo vệ an toàn tối đa cho hệ thống khi xảy ra sự cố tăng áp đột xuất.

• Chi phí đầu tư vô cùng hợp lý: So với việc phải mua các dòng van bi điều khiển bằng motor điện có giá thành đắt đỏ, van điện từ DN32 mang lại hiệu năng tương đương cho các ứng dụng đóng ngắt cơ bản với chi phí rẻ hơn một nửa.

• Phù hợp đa dạng môi trường lưu chất: Nhờ sự linh hoạt trong khâu lựa chọn vật liệu thân van và màng cao su (EPDM, Viton, Teflon), thiết bị dễ dàng thích nghi với nhiều loại môi trường từ nước, khí nén đến hơi nóng công nghiệp.

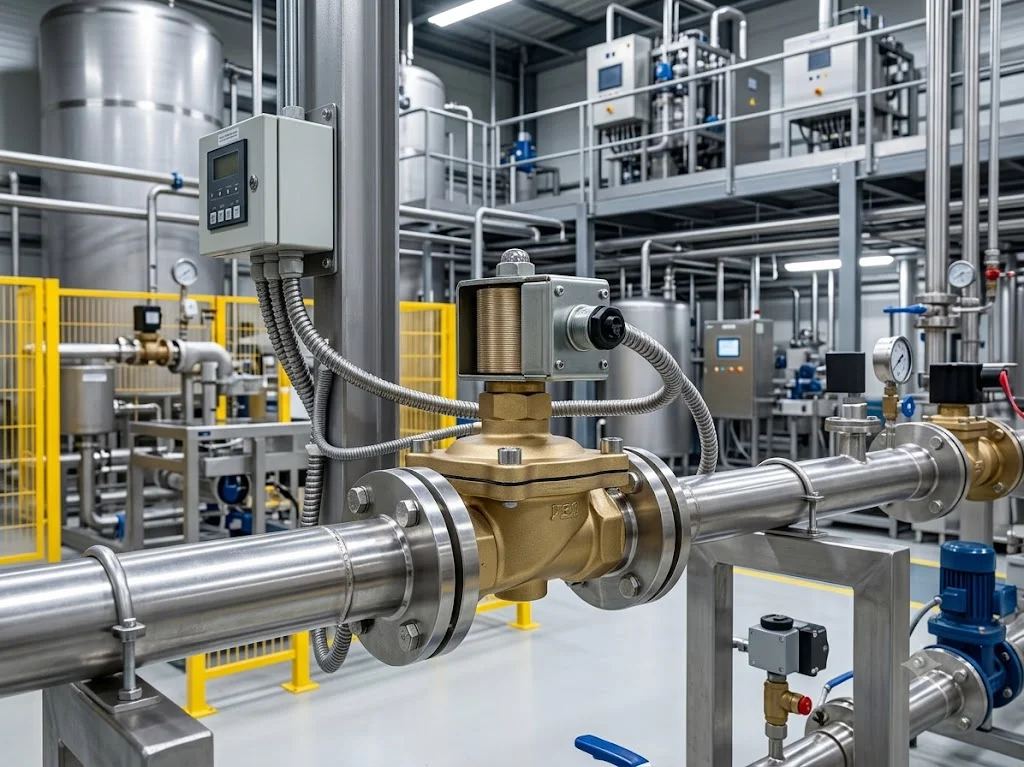

Van Điện Từ Phi 32 Được Sử Dụng Trong Những Hệ Thống Nào?

Với những ưu điểm vượt trội kể trên, sản phẩm này hiện đang đóng vai trò mạch máu điều khiển trong nhiều lĩnh vực:

• Hệ thống cấp thoát nước tòa nhà: Lắp đặt trên đường ống cấp nước trục nhánh của các tòa nhà chung cư, khách sạn, trung tâm thương mại để điều khiển tắt mở nước cho từng khu vực riêng biệt.

• Dây chuyền khí nén công nghiệp: Nằm trong các phân xưởng dệt may, chế tạo linh kiện điện tử, nơi cần phân phối dòng khí nén áp lực cao đến các cánh tay rô bốt và xylanh lực.

• Mạng lưới tưới tiêu nông nghiệp thông minh: Kết hợp với bộ hẹn giờ (Timer) tự động để quản lý lưu lượng nước tưới cho các trang trại trồng hoa béc phun, cảnh quan đô thị, sân golf.

• Hệ thống xử lý nước thải công nghiệp: Sử dụng van chất liệu nhựa hoặc inox để kiểm soát dòng hóa chất châm khử trùng, điều phối lưu lượng nước thải giữa các bể lọc chứa.

• Hệ thống HVAC và điều hòa trung tâm: Điều tiết dòng nước lạnh (Chilled water) tuần hoàn qua các tháp giải nhiệt (Cooling tower) và máy làm lạnh nước công nghiệp công suất lớn.

Những Sai Lầm Thường Gặp Khi Chọn Van Điện Từ DN32

Để tránh lãng phí ngân sách và giảm thiểu thời gian dừng máy sửa chữa, người mua cần nhận diện các sai lầm phổ biến sau:

• Lựa chọn sai nguồn điện áp cấp vào cuộn coil: Mua van dùng coil 24V DC nhưng lại cắm thẳng vào nguồn điện lưới 220V AC của nhà máy, dẫn đến hậu quả nổ cuộn dây, gây chập cháy hệ thống điện xung quanh.

• Chọn sai vật liệu màng van so với lưu chất: Sử dụng van màng cao su thông thường cho hệ thống hóa chất, khiến axit ăn mòn làm mục nát màng van chỉ sau vài ngày sử dụng, gây rò rỉ lưu chất nguy hiểm ra ngoài.

• Không tính toán áp suất chênh lệch tối thiểu: Lắp đặt van gián tiếp (cần áp suất tối thiểu 0.5 bar để mở màng) vào hệ thống bồn chứa nước tự chảy tự nhiên, khiến van không bao giờ có thể mở ra được mặc dù cuộn coil vẫn báo có điện.

• Sử dụng van nước thông thường cho hệ thống hơi nóng: Nhiệt độ của hơi quá nhiệt ($>120^\circ\text{C}$) sẽ làm biến dạng hoàn toàn các loại gioăng đệm cao su thông thường, gây kẹt cứng trục van và rò rỉ áp lực nghiêm trọng.

Hướng Dẫn Chọn Van Điện Từ Phi 32 Phù Hợp

Một quy trình lựa chọn van chuẩn kỹ thuật từ các chuyên gia sẽ bao gồm 5 bước khảo sát thực tế sau đây:

• Bước 1: Xác định chính xác bản chất hóa lý của lưu chất. Bạn cần làm rõ môi trường làm việc là nước sạch, khí nén khô, hơi nóng hay hóa chất ăn mòn để chọn dòng vật liệu thân van (đồng, inox, nhựa) phù hợp nhất.

• Bước 2: Kiểm tra thông số điện áp có sẵn tại tủ điều khiển của bạn. Hãy xác định rõ hệ thống đang chạy nguồn an toàn 24V DC hay nguồn điện lưới 220V AC để đặt mua loại cuộn coil tương thích.

• Bước 3: Khảo sát áp suất vận hành của hệ thống đường ống. Đo đạc áp suất làm việc thực tế và áp suất đỉnh để lựa chọn ngưỡng chịu áp phù hợp (ví dụ hệ thống chạy 6 bar thì chọn van tiêu chuẩn 10 bar).

• Bước 4: Xác định nhiệt độ hoạt động của dòng lưu chất. Nếu dùng cho nước nóng hoặc hơi nước, bắt buộc phải yêu cầu đơn vị bán hàng cung cấp dòng van có màng làm bằng chất liệu Teflon (PTFE) hoặc Viton chịu nhiệt.

• Bước 5: Lựa chọn kiểu kết nối cơ học phù hợp với không gian lắp đặt thực tế (kết nối ren trong nhỏ gọn cho không gian hẹp hoặc mặt bích chịu lực cho hệ thống lớn).

Để tham khảo chi tiết các mẫu mã thiết kế và sơ đồ lắp đặt kỹ thuật chuẩn xác nhất, quý khách có thể tìm hiểu thêm thông tin thông qua danh mục sản phẩm của chúng tôi: [chèn link: danh-muc-van-dien-tu].

Checklist Trước Khi Mua

Hãy rà soát kỹ lưỡng danh sách các tiêu chí kỹ thuật dưới đây trước khi bạn tiến hành ký đơn đặt hàng vật tư:

•  Đúng chuẩn kích cỡ: Xác nhận đường ống hiện tại là phi 32 (DN32 - $1\frac{1}{4}"$).

•  Đúng thông số điện áp: Cuộn coil sử dụng đúng nguồn điện thiết kế (24V, 220V...).

•  Đúng áp suất hoạt động: Áp suất danh nghĩa của van cao hơn áp suất thực tế của đường ống.

•  Đúng ngưỡng nhiệt độ: Chất liệu gioăng đệm đáp ứng tốt nhiệt độ của dòng lưu chất.

•  Đúng chủng loại vật liệu: Thân đồng cho nước sạch, inox cho hóa chất, nhựa cho môi trường axit.

•  Đầy đủ chứng từ CO-CQ: Sản phẩm có đầy đủ giấy chứng nhận xuất xứ và chất lượng rõ ràng.

•  Chính sách bảo hành rõ ràng: Cam kết bảo hành chính hãng từ nhà sản xuất để dự phòng rủi ro lỗi kỹ thuật.

•  Nhà cung cấp có năng lực tư vấn: Lựa chọn đơn vị uy tín, có đội ngũ kỹ sư hỗ trợ kỹ thuật chuyên sâu khi lắp đặt.

Câu Hỏi Thường Gặp Về Van Điện Từ Phi 32

Van điện từ phi 32 là DN bao nhiêu?

Trong ngành kỹ thuật đường ống, van điện từ phi 32 thường tương ứng với kích thước định danh là DN32, có kích cỡ đường ren tiêu chuẩn quốc tế tương đương là $1\frac{1}{4}$ inch (hoặc $1.25"$).

Van điện từ DN32 có dùng cho hệ thống nước nóng được không?

Hoàn toàn có thể sử dụng được, với điều kiện bạn phải lựa chọn dòng van được thiết kế chuyên dụng cho nhiệt độ cao, sử dụng thân bằng đồng rèn hoặc inox kết hợp với màng làm kín bằng chất liệu cao su chịu nhiệt Viton hoặc nhựa Teflon (PTFE) chịu nhiệt lên tới $180^\circ\text{C}$.

Nên ưu tiên lựa chọn cuộn coil điện áp 24V hay 220V?

Việc lựa chọn phụ thuộc vào thiết kế an toàn của hệ thống. Cuộn coil 24V DC mang lại độ an toàn tuyệt đối cho người vận hành kỹ thuật (không sợ nguy cơ điện giật khi xảy ra rò rỉ nước), trong khi cuộn coil 220V AC có ưu điểm là dễ dàng đấu nối trực tiếp vào lưới điện dân dụng mà không cần thông qua bộ đổi nguồn chuyển đổi cồng kềnh.

Van điện từ DN32 có ứng dụng cho môi trường khí nén được không?

Được. Tuy nhiên, do đặc tính khí nén khô có tính chất len lỏi và sấy khô vật liệu cao, bạn cần chọn dòng van điện từ chuyên dụng cho khí nén có hệ thống gioăng đệm chống mài mòn khô tốt để đảm bảo độ kín khít tuyệt đối, tránh hiện tượng rò rỉ áp lực khí.

Tuổi thọ trung bình của một bộ van điện từ phi 32 là bao lâu?

Tuổi thọ của van phụ thuộc rất lớn vào thương hiệu chất lượng chế tạo và điều kiện môi trường vận hành thực tế. Đối với các sản phẩm chính hãng cao cấp được lắp đặt trong môi trường lưu chất sạch, tuân thủ đúng thông số kỹ thuật, tuổi thọ vận hành có thể kéo dài từ 3 đến 10 năm với hàng triệu lần đóng ngắt liên tục.

Kết Luận

Sản phẩm van điện từ phi 32 luôn khẳng định vai trò là một mắt xích công nghệ không thể thay thế trong các giải pháp điều khiển và tự động hóa lưu chất hiện đại. Việc thấu hiểu tường tận nguyên lý hoạt động, tính toán chính xác các thông số điện áp, áp suất và chất liệu cấu thành thân van sẽ giúp hệ thống của doanh nghiệp vận hành một cách trơn tru, giảm thiểu tối đa các sự cố rò rỉ và tiết kiệm chi phí bảo trì định kỳ.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về van điện từ phi 32.
