Tại sao valve din standard lại được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp?

Tại sao valve din standard lại được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp?

Trong thế giới kỹ thuật công nghiệp toàn cầu, sự chính xác và tiêu chuẩn hóa là hai trụ cột cho sự thành công của bất kỳ dự án nào. Các cơ sở công nghiệp trên thế giới thường xuyên gặp phải những thách thức lớn về hậu cần khi tìm nguồn cung ứng linh kiện, đặc biệt là khi các thông số thiết kế quốc tế không đồng nhất. Một tình huống thường gặp là các dự án công nghiệp yêu cầu sự tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật châu Âu hoặc quốc tế; tại đây, một thông số van không chính xác có thể dẫn đến sự không tương thích khi lắp đặt, gây ra sự chậm trễ tốn kém và hư hỏng hệ thống. Nhiều kỹ sư phải chật vật khi lựa chọn giữa valve din standard, ANSI và JIS, vì mỗi tiêu chuẩn đều quy định khác nhau về kích thước và định mức áp suất.

Việc chọn sai tiêu chuẩn không chỉ ảnh hưởng đến tính toàn vẹn kết cấu của đường ống mà còn làm tăng chi phí dự án một cách đáng kể do phải tùy chỉnh hoặc thay thế hoàn toàn linh kiện. valve din standard đã trở thành một trong những loại van được chỉ định phổ biến nhất tại châu Âu và các dự án công nghiệp quốc tế nhờ tính nhất quán, độ tin cậy và khả năng tương thích hoàn hảo với các yêu cầu kỹ thuật châu Âu. Bằng cách sử dụng một khuôn khổ tiêu chuẩn hóa, các loại van này đảm bảo rằng bất kể nhà sản xuất nào, các linh kiện quan trọng vẫn sẽ lắp vừa vặn hoàn hảo vào cơ sở hạ tầng đường ống đã thiết kế, từ đó bảo vệ tuổi thọ và sự an toàn cho vận hành công nghiệp.

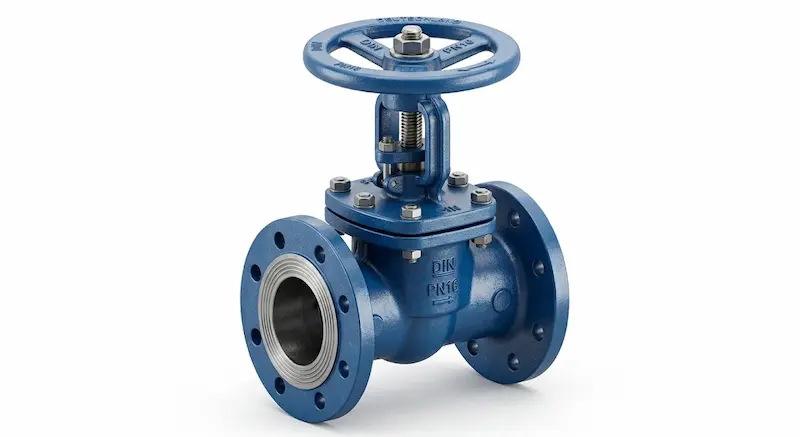

Valve din standard là gì?

Valve din standard đề cập đến các linh kiện được sản xuất tuân thủ nghiêm ngặt theo Deutsches Institut für Normung (Viện Tiêu chuẩn Đức). Tổ chức uy tín này cung cấp một khuôn khổ toàn diện quy định các thông số thiết kế chính xác cho thiết bị công nghiệp. Khi một nhà sản xuất tuân thủ các tiêu chuẩn này, họ không chỉ làm theo một hướng dẫn đơn thuần; họ đang đảm bảo rằng sản phẩm của mình đáp ứng các kỳ vọng quốc tế khắt khe về chất lượng vật liệu, độ chính xác về kích thước và khả năng hoạt động.

Các mục tiêu chính của việc áp dụng tiêu chuẩn DIN cho van công nghiệp bao gồm:

• Kích thước tiêu chuẩn hóa: Đảm bảo chiều dài, chiều cao và đường kính trong của van đồng nhất giữa tất cả các nhà sản xuất.

• Định mức áp suất: Xác định rõ ràng khả năng chịu áp lực của van trong các điều kiện vận hành khác nhau.

• Vật liệu: Quy định các đặc tính hóa học và cơ lý của kim loại dùng để đúc và rèn.

• Yêu cầu kiểm định: Thiết lập các giao thức khách quan để xác minh độ kín và độ bền kết cấu.

Lợi ích chính của hệ thống này là khả năng tương thích toàn cầu. Dù một dự án được thiết kế tại Đức, thi công tại Đông Nam Á hay bảo trì tại Trung Đông, các linh kiện valve din standard đảm bảo rằng các bộ phận có thể thay thế cho nhau. Sự nhất quán này loại bỏ sự "phỏng đoán" trong kỹ thuật, dẫn đến cải thiện độ an toàn và hiệu quả vận hành trong môi trường áp suất cao hoặc nhiệt độ cao.

Cách áp dụng tiêu chuẩn DIN cho van công nghiệp

Nguyên lý cốt lõi đằng sau tiêu chuẩn DIN là tạo ra một ngôn ngữ phổ quát cho kỹ thuật đường ống. Tiêu chuẩn DIN xác định các đặc tính cơ học quan trọng như kích thước mặt đối mặt (khoảng cách giữa hai mặt bích), kích thước mặt bích (phân bố lỗ bu-lông, đường kính và độ dày), cấp áp suất và loại vật liệu cụ thể. Mức độ tiêu chuẩn hóa này là xương sống của thiết kế công nghiệp hiện đại vì nó cung cấp một bản thiết kế đáng tin cậy mà các kỹ sư có thể hoàn toàn tin tưởng.

Tại sao mức độ tiêu chuẩn hóa này lại quan trọng?

• Dễ bảo trì: Khi van hết tuổi thọ sử dụng, đội ngũ bảo trì có thể thay thế bằng bất kỳ van nào tuân thủ cùng thông số kỹ thuật DIN mà không cần sửa đổi bố trí đường ống.

• Khả năng thay thế: Cho phép bộ phận thu mua tìm nguồn cung từ nhiều nhà sản xuất uy tín mà không sợ rằng van mới sẽ không lắp được vào đường ống hiện tại.

• Giảm thiểu rủi ro kỹ thuật: Bằng cách sử dụng các tiêu chuẩn đã được xác nhận, các nhà thiết kế dự án có thể tập trung vào kiến trúc hệ thống tổng thể thay vì lo lắng về việc liệu các linh kiện riêng lẻ có tương thích với nhau hay không.

Các tiêu chuẩn DIN phổ biến được sử dụng cho van công nghiệp

Để duy trì hiệu suất cao trong ngành công nghiệp hiện đại, một số tiêu chuẩn DIN cụ thể thường được sử dụng để quản lý việc sản xuất và kiểm định van.

• DIN EN 1092-1: Đây là chuẩn mực cho kích thước mặt bích. Nó quy định các yêu cầu cho mặt bích thép hình tròn, đảm bảo rằng lỗ bu-lông và đường kính của mặt bích van thẳng hàng hoàn hảo với mặt bích đường ống.

• DIN 3202: Nổi tiếng chủ yếu trong việc định nghĩa kích thước mặt đối mặt. Tiêu chuẩn này rất quan trọng vì nó cho nhà thiết kế biết chính xác "không gian" mà một chiếc van sẽ chiếm trong đường ống, điều này rất quan trọng đối với các thiết kế trạm nhỏ gọn.

• DIN EN 12266: Một giao thức quan trọng cho kiểm tra và giám định van. Nó cung cấp phương pháp kiểm tra áp suất, đảm bảo mỗi van đều kín khít trước khi xuất xưởng.

• DIN EN 558: Tiêu chuẩn này tập trung vào độ nhất quán về kích thước liên quan đến chiều dài thân van, đảm bảo tất cả các nhà sản xuất đều tuân theo một bộ quy tắc đo lường đồng nhất.

Việc tuân thủ các tiêu chuẩn này là yếu tố phân biệt van chất lượng công nghiệp đáng tin cậy với các linh kiện thông thường. Bằng cách xác minh các mã này, các kỹ sư đảm bảo thiết bị phù hợp với mục đích sử dụng.

Hiểu về định mức áp suất DIN (PN)

Trong bối cảnh valve din standard, bạn sẽ thường gặp thuật ngữ "PN". Đây là viết tắt của Pressure Nominale (Áp suất danh nghĩa). Đây là một định danh số được sử dụng để truyền đạt định mức áp suất-nhiệt độ của một linh kiện. Ví dụ, một van PN16 được thiết kế để chịu được áp suất tối đa cụ thể ở nhiệt độ tiêu chuẩn, thường là khoảng 16 bar.

Các định mức PN phổ biến trong các lĩnh vực công nghiệp bao gồm:

• PN10, PN16, PN25, PN40, PN63 và PN100.

Ý nghĩa của các định mức này không thể bị coi nhẹ. Chúng không chỉ là đề xuất; chúng là giới hạn an toàn. Nếu một cơ sở công nghiệp vận hành ở mức 20 bar, việc sử dụng van PN16 sẽ là một sự sơ suất nguy hiểm, có thể dẫn đến hư hỏng linh kiện nghiêm trọng. Việc tuân thủ quy định trong các dự án công nghiệp châu Âu thường yêu cầu van được chọn phải có định mức PN vượt quá áp suất hệ thống tối đa, tạo ra một biên độ an toàn cho các cú sốc áp suất và biến động.

Các loại valve din standard

Sự linh hoạt của khuôn khổ DIN cho phép nó được áp dụng trên nhiều loại van, mỗi loại phục vụ một chức năng cơ học cụ thể trong hệ thống đường ống.

• Van cổng DIN (Gate Valve): Chủ yếu được sử dụng cho dịch vụ cách ly. Các van này rất xuất sắc trong các ứng dụng "đóng-mở" vì chúng cung cấp dòng chảy thẳng toàn phần, giảm thiểu sụt áp khi mở hoàn toàn.

• Van cầu DIN (Globe Valve): Được thiết kế để điều tiết dòng chảy. Không giống như van cổng, chúng được cấu trúc để cho phép điều tiết chính xác thể tích lưu lượng môi chất.

• Van bi DIN (Ball Valve): Được ưu tiên cho các yêu cầu đóng ngắt nhanh. Thiết kế quay một phần tư vòng cho phép vận hành nhanh chóng và cung cấp khả năng làm kín cực kỳ chặt chẽ.

• Van bướm DIN (Butterfly Valve): Phù hợp nhất cho các đường ống lớn. Cấu trúc nhẹ và thiết kế tiết kiệm chi phí làm cho chúng trở thành sự lựa chọn phổ biến cho việc truyền tải chất lỏng khối lượng lớn.

• Van một chiều DIN (Check Valve): Thiết yếu để ngăn chặn dòng chảy ngược. Chúng hoạt động tự động, cho phép môi chất chảy theo một hướng và đóng lại ngay lập tức nếu dòng chảy đảo ngược.

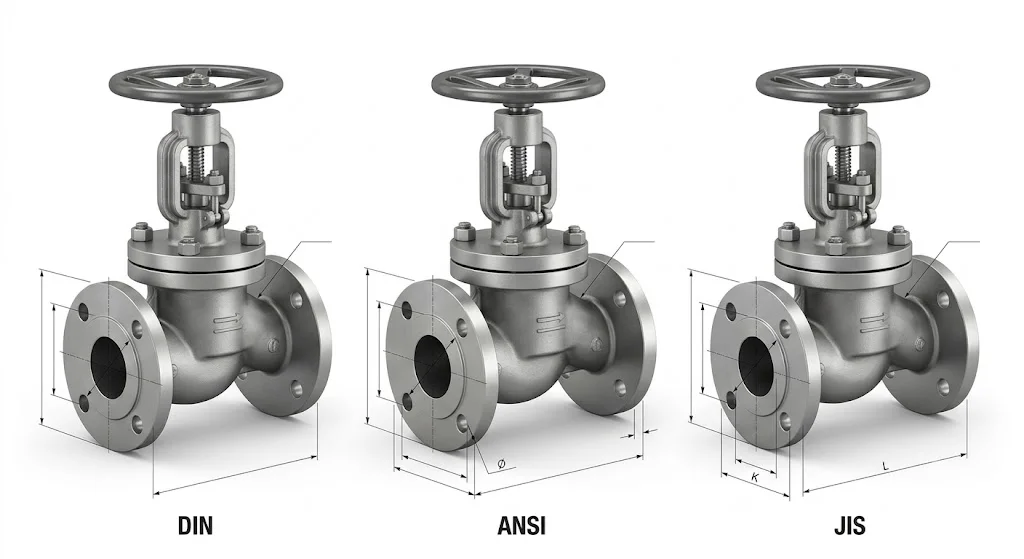

Valve din standard vs ANSI vs JIS

Khi tìm nguồn cung ứng van, các kỹ sư phải lựa chọn giữa các tiêu chuẩn khu vực khác nhau. Mỗi tiêu chuẩn đều có bối cảnh lịch sử và ưu thế địa lý riêng.

• Tiêu chuẩn DIN: Tiêu chuẩn châu Âu, được sử dụng nhiều ở EU và các dự án quốc tế tuân theo kích thước hệ mét. Nó nổi tiếng với cách tiếp cận nghiêm ngặt về an toàn và chất lượng.

• Tiêu chuẩn ANSI (ASME): Chuẩn mực của Viện Tiêu chuẩn Quốc gia Hoa Kỳ, chiếm ưu thế ở thị trường Bắc Mỹ và nhiều dự án dầu khí toàn cầu. Nó thường sử dụng các phép đo hệ Imperial (inch và PSI).

• Tiêu chuẩn JIS: Tiêu chuẩn công nghiệp Nhật Bản, chủ yếu được sử dụng trong Nhật Bản và một số lĩnh vực công nghiệp châu Á.

Sự khác biệt chính nằm ở kiểu phân bổ bu-lông mặt bích và các mức cấp áp suất. Ví dụ, một mặt bích ANSI 150lb không tương thích với mặt bích DIN PN16 về mặt thẳng hàng lỗ. Do đó, biết được dự án của bạn được thiết kế dựa trên khuôn khổ hệ mét (DIN) hay hệ Imperial (ANSI) là bước quan trọng nhất trong khâu mua sắm van.

Tại sao van DIN được ưu tiên trong các dự án châu Âu?

Van DIN là tiêu chuẩn công nghiệp cho các dự án châu Âu vì nhiều lý do thuyết phục. Thứ nhất, kỹ thuật châu Âu tập trung nhiều vào sự chính xác của hệ mét; van DIN tích hợp hoàn hảo với các thiết bị khác của châu Âu như máy bơm, thiết bị trao đổi nhiệt và thiết bị đo đạc. Thứ hai, thị trường châu Âu duy trì các yêu cầu sản xuất nghiêm ngặt đảm bảo mọi lô van đều trải qua các quy trình kiểm soát chất lượng nhất quán.

Hơn nữa, vì các tiêu chuẩn DIN được quốc tế chấp nhận, chúng đã trở thành lựa chọn mặc định cho các dự án toàn cầu nơi công nghệ Đức hoặc châu Âu là nền tảng. Sự tích hợp dễ dàng mang lại lợi ích tài chính to lớn; khi toàn bộ cơ sở được xây dựng dựa trên cùng một thông số kỹ thuật DIN, các đội ngũ thu mua, đào tạo và bảo trì chỉ cần nắm vững một bộ tiêu chuẩn thay vì phải xoay xở với ba giao thức khu vực khác nhau.

Valve din standard được sử dụng ở đâu?

Nhờ độ tin cậy, bạn sẽ tìm thấy những loại van này trong các ứng dụng quan trọng trên nhiều lĩnh vực:

• Nhà máy xử lý nước: Kiểm soát dòng chảy của khối lượng nước khổng lồ qua các hệ thống lọc đô thị.

• Chế biến hóa chất: Xử lý các môi chất ăn mòn nơi thông số vật liệu phải được lập hồ sơ nghiêm ngặt và xác minh được.

• Sản xuất điện năng: Quản lý hơi nước nhiệt độ cao và nước làm mát trong các cơ sở điện nhiệt hoặc điện hạt nhân.

• Ngành thực phẩm & đồ uống: Đảm bảo van đáp ứng các tiêu chuẩn vệ sinh và kích thước cho thiết bị chế biến mô-đun.

• Cơ sở dầu khí: Cung cấp khả năng cách ly và kiểm soát dòng chảy trong các ứng dụng lọc hóa dầu hạ nguồn.

• Hệ thống HVAC: Điều tiết các vòng nước sưởi và làm mát trong các cấu trúc thương mại lớn.

Những sai lầm thường gặp khi chọn van DIN

Ngay cả các chuyên gia có kinh nghiệm cũng có thể mắc sai lầm nếu họ vội vàng trong quá trình mua sắm. Một số sai lầm thường gặp nhất bao gồm:

• Nhầm lẫn giữa DIN và ANSI: Cố gắng lắp van ANSI vào mặt bích DIN là một lỗi kinh điển dẫn đến thiết bị không thể sử dụng được.

• Chọn định mức PN không chính xác: Bỏ qua áp suất vận hành tối đa, dẫn đến việc chọn van thiếu độ dày kết cấu để giữ môi chất.

• Bỏ qua các yêu cầu về vật liệu: Không xác minh xem vật liệu thân van có tương thích với bản chất hóa học hoặc nhiệt độ của lưu chất quá trình hay không.

• Không chú ý đến sự tương thích của mặt bích: Giả định rằng vì đường kính ống giống nhau nên van sẽ vừa vặn, mà không kiểm tra đường kính vòng bu-lông cụ thể của tiêu chuẩn DIN.

• Không xác minh chứng chỉ: Mua van "kiểu DIN" từ các nhà sản xuất không được chứng nhận, có thể thiếu các tài liệu kiểm định cần thiết cho các cuộc kiểm toán an toàn và bảo hiểm.

Cách chọn đúng loại valve din standard

Việc chọn linh kiện chính xác đòi hỏi một cách tiếp cận có hệ thống để đảm bảo an toàn và tuổi thọ.

1. Xác định ứng dụng: Xác định chính xác lưu chất cần quản lý (nước, hơi nước, khí hoặc hóa chất ăn mòn).

2. Xác định yêu cầu áp suất: Tính toán áp suất hệ thống tối đa để chọn định mức PN phù hợp.

3. Chọn loại van: Chọn giữa van cổng, cầu, bi hoặc bướm dựa trên việc bạn cần cách ly đơn giản hay điều tiết chính xác.

4. Kiểm tra thông số kỹ thuật DIN: Đối chiếu van đã chọn với các tiêu chuẩn DIN EN cho đường kính ống và nhu cầu mặt bích cụ thể của bạn.

5. Xác minh tính tương thích của vật liệu: Đảm bảo vật liệu làm kín và thân van có thể chịu được môi trường vận hành.

Danh mục kiểm tra lựa chọn van DIN

•  Đúng loại van: Đã chọn cho yêu cầu quy trình cụ thể.

•  Đúng định mức PN: Vượt quá áp suất vận hành tối đa của hệ thống.

•  Tương thích mặt bích DIN: Các kiểu phân bổ bu-lông và kích thước thẳng hàng với tiêu chuẩn tại công trình.

•  Vật liệu phù hợp: Tương thích với môi chất lưu chất và nhiệt độ vận hành.

•  Tiêu chuẩn kiểm định được chứng nhận: Nhà sản xuất cung cấp tài liệu kiểm tra theo DIN EN 12266.

•  Nhà sản xuất đáng tin cậy: Có hồ sơ năng lực đã được kiểm chứng trong việc cung cấp van công nghiệp.

•  Tuân thủ thông số dự án: Phù hợp với tài liệu kỹ thuật của dự án tổng thể.

•  Phụ tùng thay thế sẵn có: Đảm bảo sự thuận tiện cho việc bảo trì lâu dài.

Các câu hỏi thường gặp về tiêu chuẩn van DIN

DIN là viết tắt của từ gì?

 DIN là viết tắt của Deutsches Institut für Normung, Viện Tiêu chuẩn Đức, nơi tạo ra các thông số kỹ thuật cho các sản phẩm công nghiệp.

Sự khác biệt giữa van DIN và ANSI là gì?

 DIN sử dụng các tiêu chuẩn châu Âu dựa trên hệ mét (đo bằng milimet và bar), trong khi ANSI tuân theo các tiêu chuẩn Bắc Mỹ (đo bằng inch và PSI).

PN16 nghĩa là gì?

 PN16 chỉ định mức áp suất danh nghĩa là 16 bar trong các điều kiện quy định.

Valve din standard có thể kết nối với mặt bích ANSI không?

 Thường là không. Kiểu phân bổ lỗ bu-lông và kích thước mặt bích là khác nhau. Cần có các mặt bích chuyển đổi đặc biệt, vốn thường không được khuyến khích do các điểm rò rỉ bổ sung.

Valve din standard có được chấp nhận quốc tế không?

 Có. Tiêu chuẩn DIN là một trong những tiêu chuẩn công nghiệp được công nhận và sử dụng rộng rãi nhất trên toàn cầu, được tin tưởng nhờ tính nhất quán và chất lượng cao.

Kết luận

Valve din standard đóng vai trò quan trọng trong việc đảm bảo sự tương thích, an toàn và hiệu suất trên các hệ thống đường ống công nghiệp. Bằng cách tuân thủ các kích thước, định mức áp suất và yêu cầu vật liệu tiêu chuẩn, các kỹ sư có thể xây dựng các cơ sở an toàn hơn, hiệu quả hơn và dễ bảo trì hơn trong suốt nhiều thập kỷ vận hành. Hiểu các thông số kỹ thuật này không chỉ là một nhu cầu kỹ thuật - đó là cam kết về độ tin cậy và tính toàn vẹn của cơ sở hạ tầng của bạn.
