Ball Valve DN200: Hướng Dẫn Lựa Chọn, Cấu Tạo Và Thông Số Kỹ Thuật Chi Tiết

Một hệ thống đường ống lớn đòi hỏi một thiết bị đóng mở có khả năng vận hành nhanh chóng, độ kín cao và mức tổn thất áp suất thấp. Trong các hệ thống cấp nước quy mô lớn, mạng lưới HVAC, dây chuyền công nghiệp, nhà máy xử lý nước hay dầu khí, van bi dn200 là một trong những thiết bị xuất hiện thường xuyên nhất.

Tuy nhiên, khi tìm kiếm thông tin về van bi dn200, người mua nhanh chóng nhận ra thị trường có vô số tùy chọn khác nhau từ chủng loại full port hay reduced port, kiểu kết nối bích (flanged) hay kẹp (wafer), vật liệu thép carbon hay inox, cấp áp suất PN16, PN25 đến Class 150, cho đến phương thức vận hành bằng tay gạt, hộp số, khí nén hay điện. Vấn đề cốt lõi là cùng mang kích thước DN200 nhưng hai dòng van có thể hoàn toàn khác biệt về khả năng làm việc. DN200 chỉ là điểm khởi đầu; để chọn đúng thiết bị, bạn cần xác định chuẩn xác áp suất, lưu chất, nhiệt độ, kiểu kết nối và yêu cầu dòng chảy của hệ thống.

Ball Valve Có Phải Lựa Chọn Phù Hợp Cho Hệ Thống Của Bạn?

Việc đầu tư một hệ thống van công nghiệp cỡ lớn luôn đi kèm với những bài toán kỹ thuật hóc búa. Nếu chọn nhầm chủng loại hoặc vật liệu không tương thích, hệ thống có thể gặp tình trạng rò rỉ lưu chất, kẹt van do mô-men xoắn quá lớn, hoặc sụt áp nghiêm trọng gây ảnh hưởng toàn bộ dây chuyền.

Chính vì vậy, việc phân tích thấu đáo các tiêu chuẩn kỹ thuật của van bi dn200 trước khi đưa ra quyết định mua sắm không chỉ giúp tối ưu hóa hiệu suất vận hành mà còn ngăn chặn triệt để những rủi ro sự cố tốn kém trong tương lai.

Ball Valve DN200 Là Gì?

Ball valve DN200 là dòng van bi công nghiệp có kích thước danh nghĩa DN200, sử dụng một viên bi có lỗ xuyên tâm làm bộ phận đóng/mở dòng chảy. Khi trục xoay một góc 90 độ để lỗ thông trên bi nằm thẳng hàng với đường ống, van mở hoàn toàn; khi xoay vuông góc với hướng dòng chảy, van đóng kín.

Cần lưu ý rằng ký hiệu DN biểu thị đường kính danh nghĩa (Nominal Diameter). Do đó, van bi dn200 thuộc nhóm van kích thước lớn và bạn luôn phải kiểm tra kỹ tiêu chuẩn kích thước mặt bích cũng như kiểu kết nối đầu cuối (end connection) của từng model cụ thể do các nhà sản xuất cung cấp.

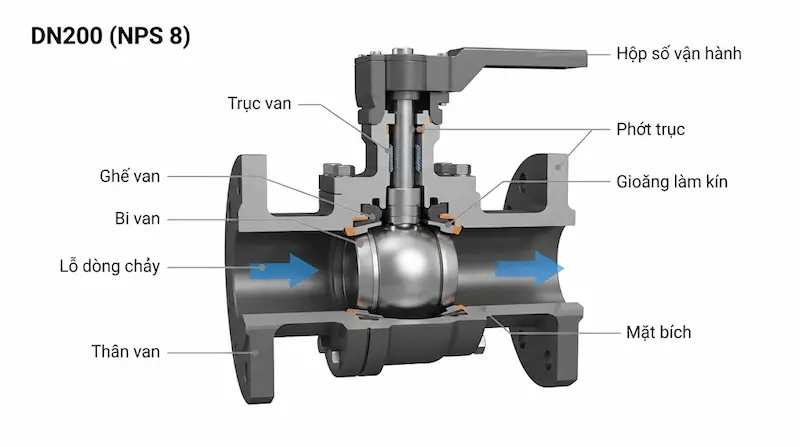

Nguyên Lý Hoạt Động Của van bi dn200

Hệ thống truyền động của van diễn ra theo thứ tự: Tay gạt hoặc cơ cấu điều khiển (actuator) → Trục van (stem) → Viên bi (ball) → Đường dẫn dòng chảy.

• Khi mở van: Lỗ khoét trong viên bi nằm trùng hướng với đường ống ($Flow \rightarrow \bigcirc \rightarrow Flow$), cho phép dòng lưu chất đi qua với lực cản tối thiểu.

• Khi đóng van: Viên bi xoay góc 90 độ, đưa phần mặt kín chắn ngang dòng chảy ($Flow \rightarrow \bullet \rightarrow X$), kết hợp với vòng đệm (seat) tạo độ kín tuyệt đối.

Sở dĩ van bi được ưa chuộng nhờ cơ chế vận hành góc một phần tư vòng (quarter-turn operation) giúp đóng/mở cực kỳ nhanh, khả năng cắt dòng (shut-off) xuất sắc và dễ dàng tích hợp các loại actuator tự động. Tuy nhiên, chuyên gia lưu ý rằng van bi dn200 được thiết kế chuyên biệt cho mục đích đóng/mở hoặc cách ly dòng chảy (on/off), không nên lạm dụng để điều tiết lưu lượng liên tục (throttling) trừ khi dòng sản phẩm đó có thiết kế chuyên dụng.

Các Loại van bi dn200 Phổ Biến

1. Full Port van bi dn200: Đường kính lỗ bi (bore) gần như tương đương với đường kính trong của ống. Thiết bị này giúp giảm thiểu tối đa hiện tượng thắt nghẽn, đáp ứng hệ thống có yêu cầu lưu lượng cao và tổn thất áp suất thấp hơn hẳn dạng thu gọn.

2. Reduced Port van bi dn200: Đường kính lỗ bi nhỏ hơn đường kính ống. Loại này giúp tiết kiệm chi phí và không gian lắp đặt ở một số hệ thống, nhưng sẽ tạo ra độ sụt áp lớn hơn.

3. Floating Ball Valve: Viên bi được giữ cố định bởi các vòng đệm làm kín hai đầu. Phù hợp cho phần lớn các ứng dụng cách ly thông thường.

4. Trunnion Mounted Ball Valve: Viên bi được neo giữ thêm bằng các chốt đỡ (trunnion) phía trên và dưới. Đây là thiết kế tiêu chuẩn cho các dòng van bi dn200 kích thước lớn, áp suất cao nhằm giảm thiểu mô-men xoắn vận hành.

Ball Valve DN200 Có Kích Thước Bao Nhiêu Inch?

Trong hệ thống quy đổi tiêu chuẩn kỹ thuật đường ống, kích thước danh nghĩa DN200 thường tương ứng với NPS 8 (Nominal Pipe Size - 8 inch).

Tuy nhiên, kỹ sư không nên mặc định rằng DN200 bằng chính xác 8 inch bởi kích thước ngoài (OD) và đường kính lỗ khoét thực tế còn phụ thuộc vào tiêu chuẩn sản xuất ống và van.

Insight quan trọng dành cho người mua là phải kiểm tra đồng bộ tiêu chuẩn mặt bích (flange standard), tiêu chuẩn ống và thiết kế van thay vì chỉ nhìn vào nhãn định danh DN200. [chèn link: bảng quy đổi kích thước ống van công nghiệp]

Các Thông Số Kỹ Thuật Quan Trọng Của van bi dn200

Để chọn đúng thiết bị cho dự án, bạn cần đánh giá kỹ lưỡng bảng thông số kỹ thuật cốt lõi sau đây:

Việc lựa chọn sai một thông số nhỏ như vật liệu gioăng làm kín (seat) hay cấp áp suất có thể khiến van bị phá hủy ngay từ những ngày đầu vận hành thử nghiệm.

PN16, PN25 Và Class 150 Có Gì Khác Nhau?

Khi chọn mua van bi dn200, việc phân biệt rõ các hệ tiêu chuẩn áp suất là điều kiện bắt buộc. Hệ thống ký hiệu PN (Pressure Nominal) thường dùng trong tiêu chuẩn châu Âu/metric, trong khi hệ thống Class gắn liền với các tiêu chuẩn ASME/API của Mỹ.

Bạn tuyệt đối không được quy đổi tương đương PN16 và Class 150 chỉ dựa vào con số áp suất danh nghĩa. Khả năng chịu áp của van luôn thay đổi theo nhiệt độ vận hành (Pressure-Temperature Rating). Một hệ thống yêu cầu áp suất làm việc cao ở nhiệt độ lớn bắt buộc phải tính toán kỹ lưỡng cấp áp suất thực tế cùng vật liệu thân van tương ứng.

Nên Chọn van bi dn200 Wafer Hay Flanged?

Kiểu kết nối ảnh hưởng trực tiếp đến không gian thi công và phương án bảo trì đường ống:

• Wafer type: Thiết kế mỏng, kẹp giữa hai mặt bích của hệ thống giúp tiết kiệm không gian và trọng lượng nhẹ hơn, tuy nhiên việc tháo lắp bảo trì phụ thuộc nhiều vào đoạn ống lân cận.

• Flanged type: Thân van tích hợp sẵn các bích kết nối tiêu chuẩn, cực kỳ chắc chắn, thuận tiện cho việc tháo rời bảo dưỡng và chịu được tải trọng cơ học lớn từ tuyến ống.

Lựa chọn kết nối nào phụ thuộc hoàn toàn vào tiêu chuẩn đường ống sẵn có, không gian lắp đặt và yêu cầu bảo trì định kỳ của nhà máy.

Nên Chọn van bi dn200 Full Port Hay Reduced Port?

• Full Port: Lựa chọn hàng đầu khi hệ thống đòi hỏi năng lực thông dòng tối đa, hạn chế sụt áp và cho phép thực hiện quy trình làm sạch đường ống (pigging) nếu thiết kế cho phép.

• Reduced Port: Thích hợp cho các ứng dụng mà lưu lượng không quá khắt khe, giúp tiết kiệm chi phí vật tư và tối ưu không gian khi sơ đồ thiết kế cho phép tổn thất áp suất cao hơn một chút.

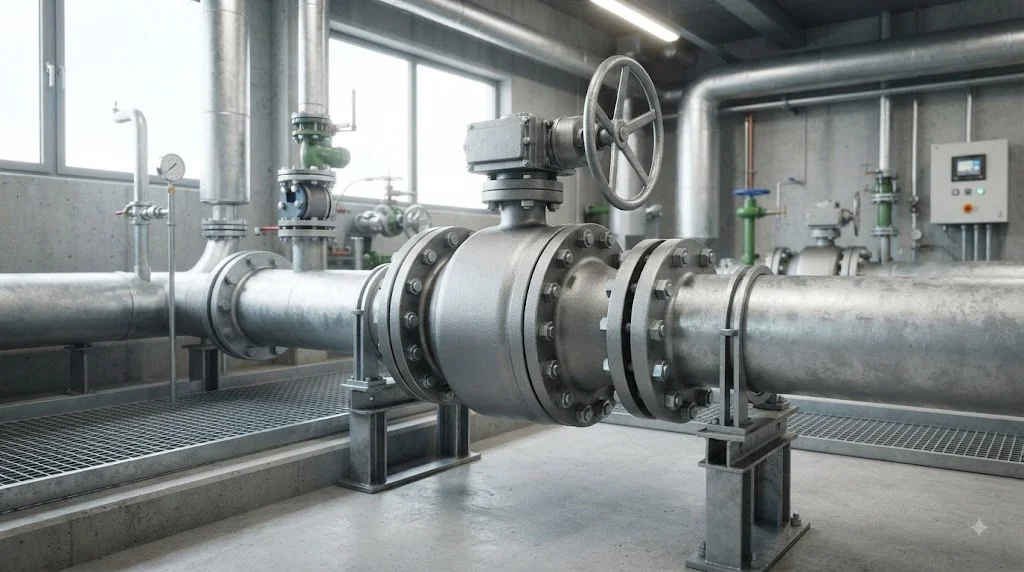

Ball Valve DN200 Được Dùng Ở Đâu?

Sự đa dạng về chủng loại giúp thiết bị này có mặt trong nhiều lĩnh vực trọng điểm:

• Water treatment: Các nhà máy xử lý nước sạch, nước thô, trạm bơm cấp thoát nước đô thị quy mô lớn.

• HVAC systems: Mạng lưới đường ống nước lạnh (chilled water), nước giải nhiệt (cooling water) tại các tòa nhà cao tầng, khu phức hợp.

• Industrial process: Các dây chuyền cấp hóa chất lỏng tương thích, đường ống công nghệ phụ trợ trong nhà máy sản xuất.

• Oil & Gas / Fire protection: Hệ thống phòng cháy chữa cháy áp lực cao, các trạm bơm nhiên liệu và hệ thống tiện ích phụ trợ (utility lines) tuân thủ tiêu chuẩn kỹ thuật nghiêm ngặt.

Những Sai Lầm Thường Gặp Khi Chọn van bi dn200

1. Sai lầm 1: Chỉ chọn theo thông số DN. Mặc định rằng mọi con số DN200 đều giống nhau về cấp áp suất và vật liệu cấu thành.

2. Sai lầm 2: Chọn PN/Class theo thói quen. Bỏ qua yếu tố nhiệt độ làm việc thực tế dẫn đến việc chọn sai định mức áp suất chịu tải.

3. Sai lầm 3: Không kiểm tra tiêu chuẩn mặt bích. Dẫn đến tình trạng lệch tâm bu-lông, không thể lắp ráp vào hệ thống ống chờ sẵn.

4. Sai lầm 4: Bỏ qua kích thước Face-to-Face. Mua van về nhưng chiều dài thân không khớp với khoảng trống tháo lắp trên đường ống hiện hữu.

5. Sai lầm 5: Dùng van bi để tiết lưu dòng chảy. Gây mài mòn nhanh chóng bề mặt viên bi và vòng đệm làm kín.

6. Sai lầm 6: Chọn bộ điều khiển (actuator) thiếu moment xoắn. Kích thước DN200 chịu áp lực lớn đòi hỏi lực kéo/mở mạnh, nếu chọn actuator quá yếu van sẽ không thể vận hành tự động.

Cách Chọn van bi dn200 Đúng Cho Hệ Thống

Quy trình 9 bước chuẩn hóa giúp loại bỏ hoàn toàn các rủi ro kỹ thuật:

• Bước 1 — Xác định lưu chất (Medium): Nước, hóa chất, hơi nước hay dầu khí.

• Bước 2 — Xác định áp suất vận hành: Ghi nhận áp suất thường xuyên, áp suất tối đa và áp suất thiết kế.

• Bước 3 — Xác định nhiệt độ: Đánh giá dải nhiệt độ làm việc để chọn vật liệu gioăng và thân van thích hợp.

• Bước 4 — Chọn cấp áp suất (Pressure class): PN16, PN25, Class 150 hay Class 300.

• Bước 5 — Chọn kiểu cổng (Port): Full port hay reduced port tùy nhu cầu sụt áp.

• Bước 6 — Chọn vật liệu chế tạo: Thân van, bi van, trục và bộ làm kín.

• Bước 7 — Chọn kiểu kết nối: Mặt bích, dạng wafer hay nối hàn.

• Bước 8 — Chọn phương thức vận hành: Tay gạt, hộp số quay tay, điều khiển điện hay khí nén.

• Bước 9 — Kiểm tra kích thước lắp đặt: Khoảng cách mặt-đến-mặt, không gian thao tác và hành trình của actuator.

Checklist Trước Khi Đặt Mua van bi dn200

•  Size: DN200 / NPS 8 chính xác

•  Lưu chất hệ thống đã được xác định rõ

•  Áp suất vận hành và áp suất thiết kế đã tính toán

•  Nhiệt độ vận hành nằm trong dải cho phép

•  Cấp áp suất (Pressure rating) phù hợp tiêu chuẩn

•  Vật liệu thân và bi van tương thích hóa chất

•  Vật liệu vòng đệm làm kín (Seat) đạt chuẩn

•  Chọn đúng Full port hoặc Reduced port

•  Kiểu kết nối đầu cuối chính xác

•  Tiêu chuẩn mặt bích đồng bộ với đường ống

•  Kích thước Face-to-face vừa vặn không gian

•  Phương thức vận hành (Manual / Pneumatic / Electric) đáp ứng yêu cầu

•  Lực mô-men xoắn (Torque) của actuator được tính đủ

•  Tiêu chuẩn độ rò rỉ đáp ứng yêu cầu kỹ thuật

•  Yêu cầu kiểm định, thử áp (Inspection/Test) đầy đủ

•  Bản vẽ kỹ thuật / Datasheet đã được phê duyệt

Mẹo chuyển đổi: Khi yêu cầu báo giá van bi dn200, việc chỉ gửi cụ thể từ khóa "báo giá van bi DN200" sẽ khiến nhà cung cấp khó tư vấn chính xác. Hãy đính kèm bảng thông số kỹ thuật (datasheet) hoặc các yêu cầu cụ thể về áp suất, nhiệt độ và lưu chất để nhận được giải pháp tối ưu nhất.

FAQ Về van bi dn200

Ball valve DN200 tương đương bao nhiêu inch?

Trong hệ thống kích thước danh nghĩa đường ống, DN200 tương đương với NPS 8 (8 inch). Tuy nhiên, đường kính ngoài thực tế cần được đối chiếu trực tiếp theo tiêu chuẩn ống cụ thể của công trình.

Ball valve DN200 có những pressure rating nào?

Tùy thuộc vào thiết kế kỹ thuật và tiêu chuẩn chế tạo, van có các cấp áp suất phổ biến như PN16, PN25 (hệ châu Âu) hoặc ASME Class 150, Class 300 (hệ Mỹ). Người dùng cần tra cứu biểu đồ áp suất - nhiệt độ của từng model cụ thể.

Ball valve DN200 nên chọn full port hay reduced port?

Nếu hệ thống của bạn yêu cầu lưu lượng tối đa và muốn giảm thiểu tình trạng sụt áp qua van, full port là sự lựa chọn ưu tiên; trong khi reduced port phù hợp khi không gian hạn chế và hệ thống cho phép mức tổn thất áp suất cao hơn.

Ball valve DN200 có dùng cho nước sạch được không?

Hoàn toàn có thể. Rất nhiều dòng sản phẩm được thiết kế chuyên biệt cho hệ thống cấp nước sạch (water service), tuy nhiên bạn vẫn phải kiểm tra kỹ vật liệu thân, gioăng làm kín, áp suất và nhiệt độ trước khi lắp đặt.

Ball valve DN200 dùng loại bộ điều khiển (actuator) nào?

Tùy thuộc vào yêu cầu tự động hóa và lực mô-men xoắn, thiết bị có thể kết hợp với hộp số tay quay (gearbox), bộ điều khiển khí nén (pneumatic actuator) hoặc bộ điều khiển điện (electric actuator) để vận hành nhẹ nhàng, chính xác.

Kết Luận: Cách Chọn Ball Valve DN200 Phù Hợp

Nói tóm lại, việc lựa chọn van bi dn200 không chỉ đơn thuần là tìm kiếm một thiết bị có đúng kích thước trên bản vẽ. Một hệ thống vận hành ổn định, bền bỉ và không rò rỉ đòi hỏi sự cân nhắc đồng bộ và kỹ lưỡng từ đội ngũ kỹ sư.
