Giá Treo Ống Nước: Hướng Dẫn Chọn Lựa, Cấu Tạo Và Tiêu Chuẩn Lắp Đặt Chi Tiết

Một đường ống sau khi lắp đặt có thể vẫn hoạt động bình thường ở giai đoạn đầu, nhưng nếu không được cố định đúng cách, theo thời gian hệ thống rất dễ gặp phải tình trạng võng ống, rung lắc, lệch vị trí, tạo lực căng lớn lên mối nối, gây tiếng ồn khó chịu và thậm chí dẫn đến rò rỉ nước nghiêm trọng.

Đặc biệt với những tuyến ống treo trên trần, chạy dọc tường hay gắn vào kết cấu thép, toàn bộ trọng lượng của thân ống cộng với nước bên trong cùng các phụ kiện đều đè nặng lên hệ thống nâng đỡ. Chính vì thế, giá treo ống nước không đơn thuần là một phụ kiện phụ trợ để "giữ ống" cho gọn, mà đóng vai trò là bộ phận cốt lõi giúp kiểm soát vị trí, phân bổ tải trọng và duy trì độ ổn định vững chắc cho toàn bộ hệ thống đường ống.

Vì Sao Đường Ống Nước Cần Giá Treo Phù Hợp?

Trong bất kỳ hệ thống cơ điện (MEP) hay cấp thoát nước dân dụng nào, việc chịu lực và giữ ổn định cho đường ống là yếu tố sống còn. Nếu thiếu đi sự hỗ trợ từ hệ thống giá treo ống nước chất lượng, các đoạn ống dài sẽ nhanh chóng bị võng xuống do trọng lực, làm thay đổi dòng chảy và tạo áp lực tập trung tại các điểm nối ren hoặc mối dán keo.

Hậu quả là các khớp nối này sẽ sớm bị nứt vỡ, rò rỉ nước gây thấm dột tường, trần, đồng thời tạo ra tiếng động ồn ào mỗi khi máy bơm khởi động do hiện tượng cộng hưởng rung lắc. Lựa chọn một bộ giá treo chuẩn kỹ thuật ngay từ đầu chính là cách bảo vệ tài sản và tiết kiệm tối đa chi phí sửa chữa về sau.

Giá Treo Ống Nước Là Gì?

Giá treo ống nước là phụ kiện chuyên dụng dùng để cố định, nâng đỡ hoặc treo đường ống vào tường, trần, sàn hoặc các kết cấu chịu lực của công trình. Tùy thuộc vào thiết kế cụ thể, một bộ giá treo hoàn chỉnh có thể bao gồm kẹp ống, ty ren, thanh treo, bản mã, bu lông và các linh kiện liên kết kỹ thuật khác.

Cần hiểu rằng giá treo ống không đồng nghĩa với kẹp ống trong mọi trường hợp, bởi một hệ thống treo tiêu chuẩn thường là sự kết hợp của nhiều thành phần. Mục đích chính của hệ thống này là:

• Giữ đường ống cố định đúng vị trí thiết kế

• Phân bổ đều tải trọng của toàn tuyến ống

• Hạn chế tối đa rung động và tiếng ồn

• Tránh tình trạng võng ống theo thời gian

• Hỗ trợ đắc lực cho công tác bảo trì, sửa chữa định kỳ

Cấu Tạo Và Nguyên Lý Hoạt Động Của Giá Treo Ống

Hệ thống treo đỡ ống hoạt động theo nguyên lý truyền tải trọng từ đường ống về kết cấu chịu lực chính của công trình thông qua chuỗi liên kết: Kết cấu công trình → Điểm neo (tắc kê/anchor) → Ty ren hoặc thanh treo → Kẹp/giá đỡ → Đường ống nước.

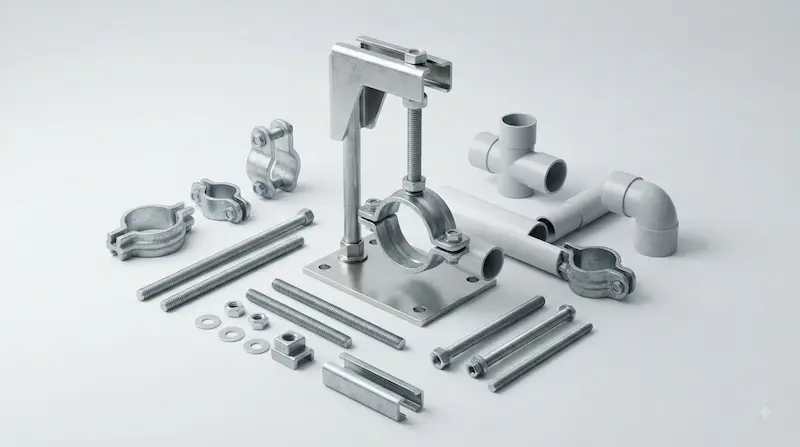

Các thành phần cấu tạo phổ biến bao gồm:

• Kẹp ống hoặc vòng treo ôm trọn thân ống

• Ty ren (threaded rod) điều chỉnh độ cao linh hoạt

• Đai ốc và long đền siết chặt liên kết

• Thanh Unistrut (thanh C) dùng cho hệ treo nhiều ống song song

• Tắc kê nở sắt hoặc bản mã neo giữ vào bê tông/kết cấu thép

Chuyên gia lưu ý: Không phải cứ giá treo có độ dày lớn thì hệ thống sẽ càng an toàn. Khả năng chịu tải thực tế của toàn bộ hệ thống còn phụ thuộc mật thiết vào chất lượng điểm neo, vật liệu chế tạo, đường kính ty ren, kết cấu nền móng và khoảng cách lắp đặt chuẩn xác.

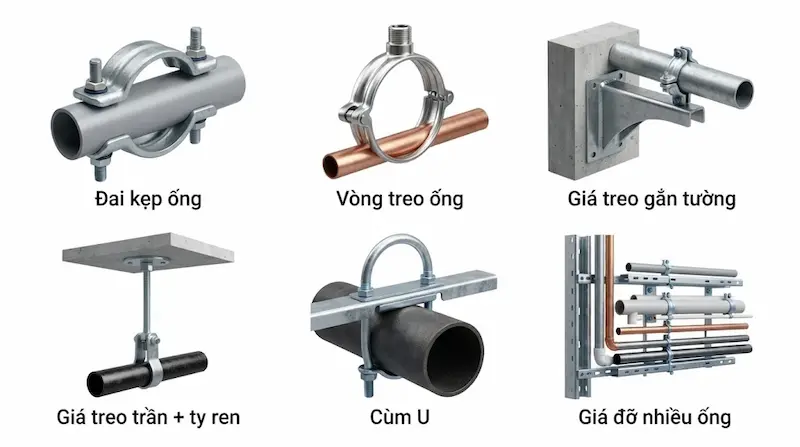

Các Loại Giá Treo Ống Phổ Biến

Để đáp ứng đa dạng các yêu cầu thi công thực tế, thị trường hiện cung cấp nhiều dòng sản phẩm với cấu trúc chuyên biệt:

1. Giá treo ống gắn tường: Phù hợp cho các đường ống chạy dọc tường, hệ thống cấp thoát nước gia đình hoặc các tuyến ống quy mô nhỏ đến trung bình. (Thực tế còn có các loại giá treo gắn tường làm bằng nhựa ABS chuyên dụng cho đường ống hoặc vòi nước gia dụng).

2. Giá treo ống trên trần: Thường kết hợp đồng bộ giữa ty ren, kẹp ống, thanh treo và tắc kê nở để neo giữ chắc chắn vào trần bê tông.

3. Vòng treo ống (Pipe hanger): Có cấu tạo vòng tròn ôm sát thân ống, thích hợp cho các hệ thống ống treo trần cần độ linh hoạt nhất định.

4. Kẹp treo ống (Pipe clamp): Dạng kẹp siết chặt giúp cố định thân ống chắc chắn vào bề mặt kết cấu.

5. Giá đỡ ống dạng thanh (Trapeze hanger): Giải pháp tối ưu cho những khu vực cần đi nhiều tuyến ống song song, giúp tiết kiệm không gian và tối ưu kết cấu.

6. Giá treo bằng inox: Dòng sản phẩm cao cấp chuyên dùng cho các môi trường có độ ẩm lớn, yêu cầu chống ăn mòn và độ bền tuyệt đối.

Giá Treo Ống Nên Dùng Vật Liệu Gì?

Việc lựa chọn vật liệu chế tạo quyết định trực tiếp đến tuổi thọ của hệ thống trước các tác động của môi trường:

Tuyệt đối không nên chọn vật liệu chỉ dựa trên độ dày cảm tính. Bạn cần đánh giá kỹ lưỡng các yếu tố như độ ẩm không gian, sự hiện diện của hóa chất, nhiệt độ vận hành, vị trí trong nhà hay ngoài trời, tổng tải trọng chịu đựng và tuổi thọ mong muốn của dự án.

Kích Thước Giá Treo Ống Chọn Như Thế Nào?

Một sai lầm phổ biến của người mua là nhầm lẫn giữa đường kính ngoài của ống, kích thước danh nghĩa (DN/inch) và kích thước định danh của giá treo.

Để chọn đúng kích thước giá treo ống , bạn cần kiểm tra chính xác:

• Đường kính ngoài thực tế của ống ($OD$)

• Loại vật liệu ống (PVC, PPR, HDPE, Thép...)

• Độ dày thành ống

• Khoảng hở kỹ thuật cần thiết cho phép ống dịch chuyển do giãn nở nhiệt

Ví dụ thực tế: Không nên mua giá treo chỉ vì người bán ghi nhãn "dùng cho ống phi 27" mà không tiến hành đo đạc đường kính ngoài thực tế của loại ống bạn đang sử dụng. Hơn thế nữa, đối với các đường ống có bọc lớp bảo ôn cách nhiệt (như ống nước lạnh HVAC), kích thước giá treo bắt buộc phải tính toán dựa trên tổng đường kính ngoài sau khi đã bọc bảo ôn hoàn chỉnh.

Khoảng Cách Giá Treo Ống Bao Nhiêu Là Hợp Lý?

Khoảng cách giữa các điểm treo không có một con số cố định áp dụng chung cho mọi công trình. Thông số này phụ thuộc vào vật liệu ống, đường kính, tổng trọng lượng chứa nước, nhiệt độ vận hành và các tiêu chuẩn kỹ thuật áp dụng.

Nguyên tắc kỹ thuật cần ghi nhớ:

• Khoảng cách quá lớn: Đường ống rất dễ bị võng ở giữa nhịp, làm tăng áp lực tại các mối nối và khuếch đại biên độ rung lắc.

• Khoảng cách quá nhỏ: Làm tăng đáng kể số lượng giá treo, dẫn đến lãng phí chi phí vật tư và nhân công lắp đặt.

Do đó, khoảng cách lắp đặt giá treo ống phải luôn được tính toán khoa học dựa trên đặc tính kỹ thuật của từng loại ống và bản vẽ thiết kế chuẩn mực của hệ thống. [chèn link: tiêu chuẩn khoảng cách giá đỡ ống kỹ thuật]

Giá Treo Ống Khác Gì Kẹp Đỡ Và Giá Đỡ Ống?

Trong thực tế thi công, nhiều người thường dùng lẫn lộn các thuật ngữ này, dẫn đến việc mua nhầm phụ kiện. Bảng phân loại dưới đây sẽ giúp làm rõ chức năng của từng bộ phận:

Trong các công trình thực tế, một hệ thống treo hoàn chỉnh đòi hỏi sự kết hợp đồng bộ của nhiều linh kiện kể trên chứ không thể chỉ sử dụng một món đơn lẻ.

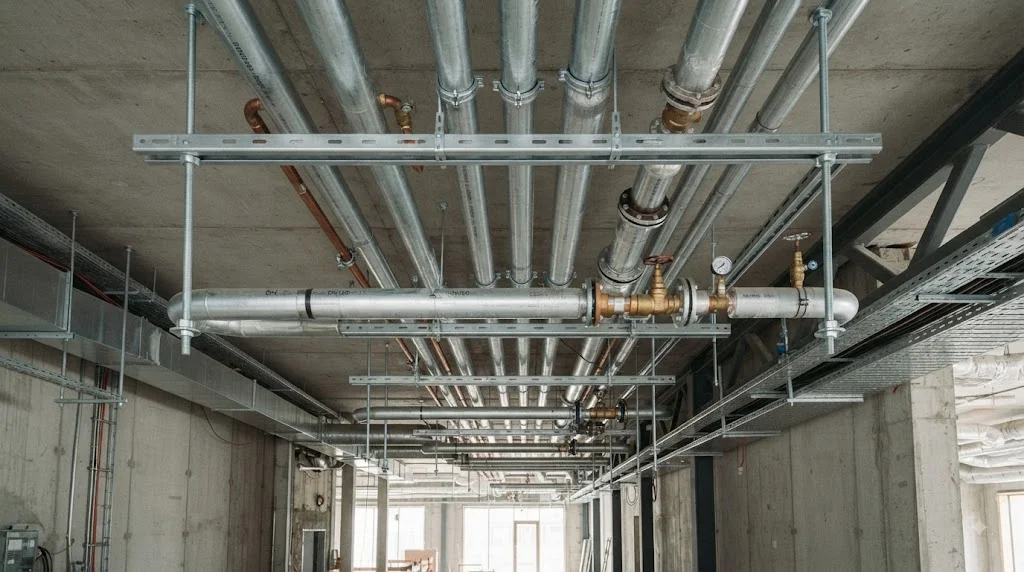

Giá Treo Ống Được Dùng Ở Đâu?

Tính ứng dụng của hệ thống treo đỡ ống hiện diện rộng khắp trong mọi công trình hiện đại:

• Nhà ở dân dụng: Cố định hệ thống ống cấp nước sinh hoạt, đường ống thoát nước thải và các tuyến ống tưới cây sân vườn.

• Nhà xưởng công nghiệp: Lắp đặt đường ống cấp nước sản xuất, hệ thống ống công nghệ và các đường ống phụ trợ nhà máy.

• Hệ thống PCCC: Treo cố định các tuyến ống cứu hỏa áp lực cao trên trần nhà xưởng, tòa nhà thương mại.

• Hệ thống điều hòa không khí (HVAC): Đỡ các đường ống nước lạnh (chilled water), ống nước ngưng tụ và ống thông gió phụ trợ.

• Hệ thống nông nghiệp thông minh: Cố định các tuyến ống tưới nhỏ giọt, đường ống chính áp lực lớn trong trang trại.

Những Sai Lầm Thường Gặp Khi Chọn Giá Treo Ống

1. Sai lầm 1: Chỉ nhìn vào giá cả. Mua loại giá treo giá rẻ nhưng không đủ khả năng chịu tải, dẫn đến sập ống và tốn kém chi phí sửa chữa lớn.

2. Sai lầm 2: Chọn sai kích thước. Kẹp quá rộng làm ống bị xê dịch liên tục; kẹp quá chật gây bóp méo thành ống hoặc cản trở độ giãn nở nhiệt.

3. Sai lầm 3: Bỏ qua yếu tố vật liệu môi trường. Lắp đặt phụ kiện thép thông thường ở khu vực ẩm ướt hoặc ngoài trời khiến gỉ sét lan nhanh, suy yếu kết cấu.

4. Sai lầm 4: Neo vào kết cấu quá yếu. Giá treo dù chất lượng đến đâu nhưng khoan tắc kê vào tường mục hoặc bê tông kém chất lượng thì toàn bộ hệ thống vẫn mất an toàn.

5. Sai lầm 5: Khoảng cách treo quá thưa. Gây võng ống nghiêm trọng và tạo hiện tượng cộng hưởng rung động phá hủy đường ống.

6. Sai lầm 6: Quên tính trọng lượng nước. Chỉ tính trọng lượng vỏ ống rỗng mà quên mất sức nặng khổng lồ của khối nước khi ống được lấp đầy.

Cách Chọn Giá Treo Ống Đúng Chuẩn Kỹ Thuật

Quy trình 7 bước tiêu chuẩn giúp các kỹ sư và chủ đầu tư lựa chọn chính xác:

• Bước 1 — Xác định loại ống: Phân định rõ chất liệu ống (PVC, PPR, HDPE, Thép, Inox...).

• Bước 2 — Đo kích thước thực tế: Dùng thước chuyên dụng đo chính xác đường kính ngoài ($OD$) của ống.

• Bước 3 — Tính toán tải trọng toàn phần: Cộng dồn trọng lượng ống + nước bên trong + lớp bảo ôn + phụ kiện đi kèm.

• Bước 4 — Xác định vị trí lắp đặt: Khảo sát thực tế xem gắn vào tường, trần bê tông, sàn hay kết cấu khung thép.

• Bước 5 — Lựa chọn vật liệu phù hợp: Dựa vào điều kiện môi trường để chọn nhựa, thép mạ kẽm hay inox.

• Bước 6 — Kiểm tra hệ thống điểm neo: Đảm bảo tắc kê, bu lông, ty ren và bề mặt nền tường/trần đủ độ vững chắc.

• Bước 7 — Kiểm tra không gian bảo trì: Đảm bảo khoảng cách lắp đặt đủ thoáng để thuận tiện kiểm tra, sửa chữa van vòi về sau.

Checklist Trước Khi Lắp Giá Treo Ống

•  Đã xác định rõ loại ống cần lắp đặt?

•  Đã đo đạc chuẩn xác đường kính ngoài thực tế?

•  Đã tính toán tổng trọng lượng ống kèm nước và bảo ôn?

•  Đã định vị chính xác vị trí treo đỡ trên công trình?

•  Đã chọn đúng chủng loại vật liệu chống ăn mòn phù hợp?

•  Khả năng chịu tải của giá treo đáp ứng an toàn?

•  Điểm neo tường/trần đủ độ chắc chắn?

•  Kích thước ty ren và bu lông hoàn toàn tương thích?

•  Khoảng cách giữa các điểm treo đạt chuẩn kỹ thuật?

•  Đường ống sau khi kẹp không bị bóp méo hoặc ép lực?

•  Đảm bảo đủ không gian thông thoáng để bảo trì?

•  Đã kiểm tra nghiệm thu toàn bộ hệ thống sau khi lắp đặt?

FAQ Về Giá Treo Ống Nước

Giá treo ống nước là gì?

Giá treo ống là phụ kiện cơ khí chuyên dụng dùng để cố định, nâng đỡ đường ống gắn vào tường, trần hoặc sàn nhà, giúp hệ thống cố định vững chắc, hạn chế tối đa hiện tượng võng ống và rung lắc trong quá trình vận hành.

Giá treo ống có những loại nào?

Các dòng sản phẩm phổ biến trên thị trường gồm giá treo gắn tường, vòng treo ống, kẹp treo ống, giá đỡ dạng thanh ngang và hệ thống treo toàn diện bằng ty ren kết hợp thanh Unistrut tùy theo cấu trúc công trình.

Nên chọn giá treo ống bằng inox hay thép?

Sự lựa chọn phụ thuộc vào môi trường sử dụng. Inox (đặc biệt là Inox 304/316) là lựa chọn hàng đầu cho môi trường ẩm ướt, ngoài trời hoặc yêu cầu chống ăn mòn cao; trong khi thép mạ kẽm được ưa chuộng nhờ độ cứng vững và chi phí hợp lý cho các công trình thông thường.

Làm sao chọn đúng kích thước giá treo?

Bạn cần tiến hành đo đạc đường kính ngoài thực tế của đoạn ống, chú ý cộng thêm độ dày của lớp bảo ôn cách nhiệt nếu có, sau đó đối chiếu với thông số kỹ thuật tương thích của nhà sản xuất cung cấp.

Giá treo ống nước cách nhau bao nhiêu?

Không có một khoảng cách cố định áp dụng cho mọi hệ thống. Khoảng cách này phải được tính toán dựa trên vật liệu ống, đường kính, tổng tải trọng nước, nhiệt độ làm việc và các tiêu chuẩn kỹ thuật thiết kế của từng công trình cụ thể.

Kết Luận: Chọn Giá Treo Ống Nước Như Thế Nào?

Tóm lại, giá treo ống tuy chỉ là một linh kiện nhỏ trong tổng thể công trình nhưng lại quyết định trực tiếp đến độ bền vững, tính thẩm mỹ và tuổi thọ của toàn bộ hệ thống đường ống. Khi tiến hành lựa chọn, bạn không nên chỉ chăm chăm quan tâm đến giá thành rẻ mà cần đánh giá một cách toàn diện các yếu tố cốt lõi bao gồm kích thước thực tế, vật liệu chế tạo, khả năng chịu tải trọng, vị trí lắp đặt, chất lượng điểm neo và khoảng cách treo hợp lý.
