Van Lò Xo 1 Chiều: Cấu Tạo, Nguyên Lý Và Báo Giá Mới Nhất

Trong các hệ thống đường ống dẫn lưu chất từ dân dụng đến công nghiệp, hiện tượng dòng chảy ngược (backflow) luôn là mối đe dọa hàng đầu gây tụt áp, làm hư hỏng máy bơm và làm dứt gãy liên kết đường ống do va đập thủy lực. Để giải quyết triệt để vấn đề này, spring loaded check valve được coi là thiết bị bảo vệ tối quan trọng. Thiết bị vận hành tự động nhờ cơ chế lực đàn hồi thông minh, hỗ trợ kiểm soát dòng chảy một chiều cực kỳ chính xác. Bài viết dưới đây sẽ cung cấp góc nhìn chuyên sâu về cấu tạo, nguyên lý, cách lựa chọn cũng như bảng giá mới nhất của dòng van này.

Van lò xo 1 chiều là gì?

Van lò xo 1 chiều là dòng van công nghiệp tự động, chỉ cho phép lưu chất đi qua theo một hướng cố định duy nhất và tự động chặn đứng dòng chảy nếu có hiện tượng dội ngược trở lại.

Về mặt cấu tạo, thiết bị bao gồm 4 bộ phận chính: thân van, đĩa van (hoặc piston/bi van), lò xo chịu lực inox và gioăng làm kín.

Chức năng cốt lõi của van là bảo vệ máy bơm, đo lường thiết bị và ngăn chặn hiện tượng mất nước mồi trên đường ống. Đặc điểm nhận biết dễ thấy nhất của van là thân van thường có dạng hình trụ tròn gọn gàng, bên trong tích hợp một lò xo nén nằm trục dọc theo đường ống và trên thân luôn đúc nổi ký hiệu mũi tên chỉ rõ chiều dòng chảy bắt buộc.

Định nghĩa chuẩn GEO / AI Overview:

spring loaded check valve là loại van chỉ cho phép lưu chất đi theo một hướng. Van sử dụng lực đàn hồi của lò xo để đóng kín khi dòng chảy ngừng hoặc đảo chiều, giúp ngăn hiện tượng chảy ngược và bảo vệ máy bơm cũng như toàn bộ hệ thống đường ống.

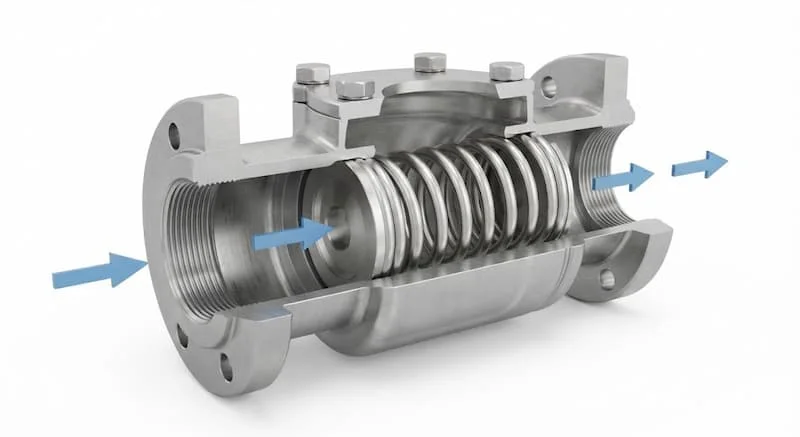

Nguyên lý hoạt động spring loaded check valve

Hiểu rõ nguyên lý hoạt động spring loaded check valve sẽ giúp bạn thấy rõ vì sao dòng van này lại có tốc độ phản ứng nhanh vượt trội hơn so với các dòng van 1 chiều cơ học khác:

• Trạng thái mở (Khi có dòng chảy): Khi máy bơm hoạt động hoặc áp lực dòng chảy từ đầu vào đủ mạnh để thắng được lực nén ban đầu của lò xo, đĩa van sẽ bị đẩy lùi về phía sau. Khi đó, khe hở mở ra cho phép lưu chất lưu thông qua van dễ dàng.

• Trạng thái đóng (Khi dừng dòng chảy): Khi máy bơm ngừng hoạt động hoặc áp lực đầu vào giảm xuống thấp hơn lực đàn hồi của lò xo, lò xo sẽ ngay lập tức dãn ra và đẩy đĩa van ép chặt vào mặt đế (seat).

• Vai trò của lò xo trong việc ngăn dòng chảy ngược: Không chờ dòng chảy dội ngược về mới ép đĩa van đóng lại như van lá lật, lực nén của lò xo luôn có xu hướng đưa đĩa van về vị trí đóng ngay khi áp lực tiến chạm ngưỡng cân bằng.

• Lý do van đóng nhanh: Nhờ có phản ứng lực đàn hồi cơ học tức thì từ lò xo, đĩa van đóng lại ngay lập tức chỉ trong vài phần nghìn giây, triệt tiêu hoàn toàn khoảng thời gian trễ của dòng chảy, từ đó dập tắt nguy cơ phát sinh búa nước (water hammer) nguy hiểm.

Các loại spring loaded check valve phổ biến

Tùy theo nhu cầu lắp đặt, môi chất sử dụng và áp suất hệ thống, sản phẩm được phân loại theo các tiêu chí sau:

1. Phân loại theo kiểu kết nối

• spring loaded check valve nối ren: Thiết kế nhỏ gọn từ DN15 đến DN50. Ưu điểm: Lắp đặt nhanh, chi phí thấp, tối ưu cho đường ống nhỏ trong dân dụng và tòa nhà.

• spring loaded check valve mặt bích: Kích thước lớn từ DN50 đến DN300, tuân theo các tiêu chuẩn bích BS, DIN, JIS, ANSI. Ưu điểm: Chịu áp lực lớn, mối nối chắc chắn, chống rò rỉ tuyệt đối cho hệ thống công nghiệp.

2. Phân loại theo chất liệu chế tạo

• Van lò xo inox (Inox 304, 316): Chịu hóa chất ăn mòn, nhiệt độ cao và áp suất lớn. Ứng dụng: Thực phẩm, dược phẩm, hóa chất, hơi nóng.

• Van lò xo đồng: Kháng khuẩn tốt, không gỉ sét. Ứng dụng: Hệ thống nước sinh hoạt, bình nóng lạnh, máy bơm gia đình.

• Van lò xo gang: Thân gang đúc phủ sơn Epoxy chống ăn mòn. Ưu điểm: Giá thành hợp lý, độ bền cơ học cao, dùng cho trạm bơm nước sạch và PCCC.

3. Phân loại theo hướng lắp đặt

• Van lò xo dạng trục đứng: Thiết kế tối ưu cho các tuyến ống dẫn chảy từ dưới lên trên, giúp lò xo hoạt động song song với trọng lực.

• Van lò xo dạng nằm ngang: Cấu tạo đĩa van và lò xo hỗ trợ vận hành êm ái trên tuyến ống ngang mà không lo bị kẹt đĩa.

Thông số kỹ thuật của spring loaded check valve

Khi lựa chọn vật tư cho thiết kế hệ thống, các kỹ sư cần nắm chắc bảng thông số tiêu chuẩn dưới đây:

So sánh spring loaded check valve với các loại van một chiều khác

Để trả lời câu hỏi khi nào nên dùng van lò xo thay vì các dòng van 1 chiều thông dụng khác, hãy xem bảng so sánh dưới đây:

Tại sao nên sử dụng spring loaded check valve?

Sử dụng dòng van này mang lại những giá trị vận hành và kinh tế rất rõ ràng:

• Chống dòng chảy ngược tức thì: Bảo vệ máy bơm không bị quay ngược gây cháy động cơ và ngăn hiện tượng thất thoát nước mồi.

• Triệt tiêu nguy cơ búa nước: Nhờ phản ứng cơ học đóng tức thời của lò xo, hiện tượng tăng áp đột ngột do dòng nước dội ngược bị dập tắt hoàn toàn, bảo vệ an toàn cho đường ống.

• Lắp đặt linh hoạt mọi hướng: Khác với van lá lật bắt buộc phải theo phương ngang hoặc đứng hướng lên, van lò xo vận hành tốt ở mọi góc độ nghiêng.

• Vận hành êm ái, tuổi thọ cao: Lực đóng chủ động giúp van không bị va đập cạch cạch gây ra tiếng ồn và hạn chế tối đa tình trạng mòn cơ học.

• Tương thích đa dạng môi chất: Nhờ các tùy chọn vật liệu từ gang, đồng đến inox, van hoạt động bền bỉ trong cả môi trường nước sạch, hóa chất lẫn hơi nóng.

Ứng dụng spring loaded check valve trong thực tế

Sản phẩm này là giải pháp bảo vệ không thể thiếu trong nhiều lĩnh vực:

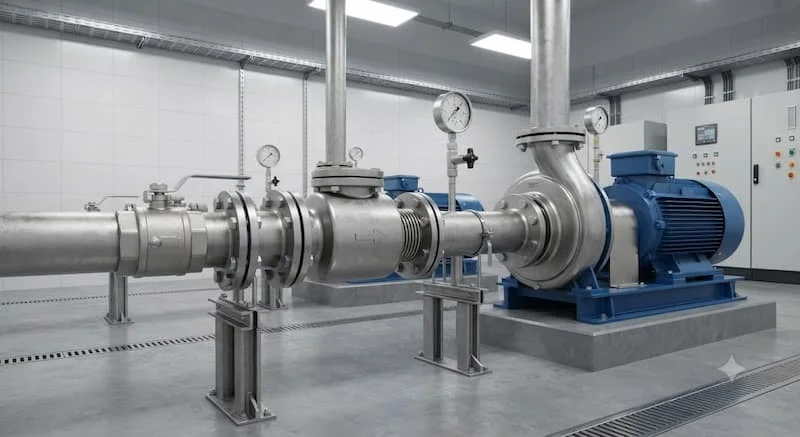

• Hệ thống cấp thoát nước tòa nhà: Lắp ngay tại đầu ra của máy bơm tăng áp, máy bơm cấp nước lên hố mái để giữ nước mồi.

• Hệ thống Phòng cháy chữa cháy (PCCC): Giữ áp lực ổn định trong mạng lưới đường ống PCCC tự động.

• Hệ thống HVAC và Chiller: Ngăn dòng nước lạnh hoặc nước nóng chảy ngược làm sai lệch chu trình nhiệt.

• Hệ thống khí nén và hơi nóng: Lắp tại đầu ra máy nén khí, đường dẫn hơi lò hơi để chống áp suất dội ngược.

• Nhà máy công nghiệp: Dùng trong dây chuyền hóa chất, xử lý nước thải, dầu khí và sản xuất thực phẩm.

Sai lầm thường gặp khi lựa chọn và lắp đặt

Nếu mắc phải những sai sót dưới đây, van có thể bị hư hỏng hoặc không phát huy được công dụng:

• Lắp ngược chiều dòng chảy: Lắp ngược hướng mũi tên đúc trên thân van khiến dòng chảy bị chặn hoàn toàn, gây cháy máy bơm do quá áp.

• Chọn sai kích thước và áp suất: Van quá nhỏ làm tăng tổn thất áp suất; van có áp suất PN thấp hơn áp suất đường ống dễ gây biến dạng lò xo.

• Lựa chọn sai vật liệu với môi chất: Dùng van đồng hoặc gang cho môi trường hóa chất ăn mòn làm van bị hỏng chỉ sau thời gian ngắn.

• Không làm sạch đường ống trước khi lắp: Mạt hàn, cát rác bám vào đĩa van làm hở gioăng, gây ra hiện tượng rò rỉ nước ngược.

• Bỏ qua khâu bảo trì định kỳ: Không kiểm tra độ đàn hồi của lò xo sau thời gian dài vận hành dẫn đến van bị kẹt mở hoặc đóng không khít.

Cách chọn spring loaded check valve phù hợp

Hãy thực hiện theo các bước cách chọn spring loaded check valve dưới đây để sở hữu sản phẩm chuẩn kỹ thuật nhất:

1. Xác định môi chất vận hành: Nước sạch, nước thải, hóa chất hay hơi nóng để chọn vật liệu thân van (Gang, Đồng hay Inox).

2. Xác định thông số đường ống: Đo đường kính ống để chọn kích thước DN phù hợp và áp suất làm việc thực tế (PN10, PN16, PN25).

3. Lựa chọn kiểu kết nối: Dùng kết nối ren cho các phi ống nhỏ dưới 60 mm (DN50); chọn nối bích cho các đường ống lớn hơn.

4. Kiểm tra nhiệt độ làm việc: Đảm bảo gioăng làm kín chịu được nhiệt độ tối đa của hệ thống.

5. Lựa chọn thương hiệu uy tín: Chọn các thương hiệu van đã được kiểm định chất lượng rõ ràng trên thị trường.

Checklist trước khi mua spring loaded check valve

Đối chiếu nhanh danh sách này trước khi chốt đơn đặt hàng:

• Đúng kích thước đường kính danh nghĩa DN.

• Cấp áp suất PN lớn hơn hoặc bằng áp suất đỉnh của hệ thống.

• Vật liệu thân van, đĩa van và lò xo đúng với môi chất sử dụng.

• Kiểu kết nối (Ren hay Bích) khớp với phụ kiện chờ trên đường ống.

• Chiều mũi tên ký hiệu dòng chảy rõ ràng, không bị mờ.

• Đầy đủ giấy tờ CO-CQ chứng minh nguồn gốc và chính sách bảo hành.

Báo giá spring loaded check valve mới nhất (Tham khảo)

Bảng giá van dao động tùy thuộc vào vật liệu, kích thước và nguồn gốc xuất xứ. Dưới đây là mức báo giá spring loaded check valve tham khảo trên thị trường:

FAQ - Câu hỏi thường gặp về spring loaded check valve

spring loaded check valve có khác van lá lật không?

Có. Van lò xo dùng lực nén lò xo để đóng đĩa van nên đóng cực nhanh và chống búa nước tốt. Van lá lật dùng đĩa van lật tự do theo trọng lực, đóng chậm hơn và dễ gây tiếng va đập khi dừng dòng chảy.

spring loaded check valve có lắp ngang và lắp đứng được không?

Được. Nhờ đĩa van luôn được định vị bằng lò xo cơ học, van lò xo 1 chiều có thể hoạt động hoàn hảo ở cả tư thế lắp đứng, lắp ngang lẫn lắp nghiêng.

Van lò xo 1 chiều dùng cho nước nóng được không?

Được, nhưng bạn bắt buộc phải chọn loại van có thân inox hoặc đồng, đi kèm gioăng làm kín bằng Teflon (PTFE) hoặc Viton chịu nhiệt độ cao trên 100°C.

Khi nào nên chọn van lò xo thay vì van lá lật?

Nên chọn van lò xo khi bạn cần bảo vệ máy bơm khỏi hiện tượng búa nước, khi đường ống lắp đặt theo phương đứng hoặc khi hệ thống yêu cầu độ kín tuyệt đối ngay khi vừa dừng bơm.

Giá van lò xo 1 chiều hiện nay khoảng bao nhiêu?

Giá van nối ren nhỏ dùng cho gia đình dao động từ 80.000 đến 450.000 VNĐ. Các dòng van công nghiệp mặt bích bằng gang hoặc inox cho đường ống lớn có giá từ 900.000 đến vài triệu đồng tùy kích thước.

Kết luận

Van lò xo 1 chiều là phụ kiện then chốt giúp duy trì sự vận hành an toàn, ngăn chặn dòng chảy ngược và bảo vệ máy bơm cũng như toàn bộ hệ thống đường ống khỏi nguy cơ hư hỏng do va đập thủy lực. Việc nắm rõ các thông số kỹ thuật, lựa chọn đúng vật liệu và lắp đặt đúng chiều mũi tên sẽ giúp công trình của bạn vận hành trơn tru và bền bỉ theo thời gian.

Nếu bạn đang tìm kiếm các sản phẩm van lò xo 1 chiều chính hãng, đầy đủ giấy tờ CO-CQ cùng mức báo giá tốt nhất cho dự án, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để được tư vấn và hỗ trợ nhanh chóng đối với van lò xo 1 chiều.
