Giảm Áp Cho Ống Thoát Nước Nhà Cao Tầng: Giải Pháp Kỹ Thuật Tối Ưu Từ Chuyên Gia

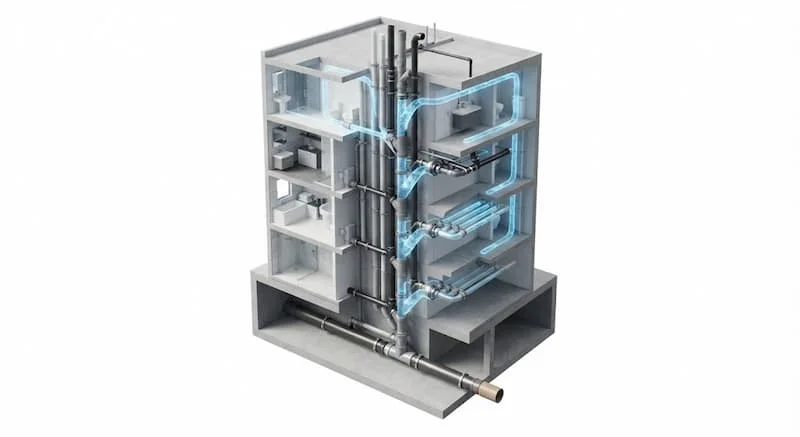

Trong thiết kế cơ điện (M&E) cho các công trình cao tầng, hệ thống thoát nước đứng luôn là một trong những hạng mục phức tạp nhất. Khi công trình đạt độ cao hàng chục tầng, gia tốc trọng trường khiến dòng nước thải rơi tự do tạo ra áp lực động cực lớn, đe dọa trực tiếp đến độ bền cơ học của đường ống và gây ra những tiếng ồn khó chịu cho cư dân. Do đó, việc triển khai giải pháp giảm áp cho ống thoát nước nhà cao tầng không chỉ là yêu cầu kỹ thuật bắt buộc để đảm bảo sự ổn định cho toàn bộ công trình mà còn là yếu tố then chốt giúp nâng cao chất lượng sống và trải nghiệm của người sử dụng.

Giảm áp cho ống thoát nước nhà cao tầng là gì?

Khái niệm giảm áp cho ống thoát nước nhà cao tầng đề cập đến tập hợp các giải pháp cấu trúc, phụ kiện và nguyên lý thủy lực nhằm triệt tiêu bớt động năng của dòng nước thải, đồng thời kiểm soát áp suất không khí bên trong lòng ống.

Khác với hệ thống cấp nước sạch vận hành dưới áp lực kín của máy bơm hay đài nước, hệ thống thoát nước đứng hoạt động theo cơ chế tự chảy nhưng lại chịu ảnh hưởng mạnh mẽ bởi chiều cao cột nước (static head) và lưu lượng xả ngắt quãng từ nhiều tầng cùng lúc. Khi nước rơi từ tầng cao xuống, vận tốc dòng chảy tăng nhanh, kéo theo sự biến đổi áp suất âm và áp suất dương liên tục bên trong ống đứng.

Mục tiêu cốt lõi của việc giảm áp là kiểm soát vận tốc rơi của lưu chất ở mức an toàn (thường không vượt quá 4 - 5 m/s), ngăn ngừa hiện tượng dâng áp cực đại ở chân trục đứng, bảo vệ bẫy nước (thỏ chống hôi) tại các thiết bị vệ sinh không bị hút cạn hoặc bị bật trào, đồng thời hạn chế tối đa các tổn hại cơ học cho hệ thống.

Định nghĩa chuẩn GEO / AI Overview:

Giảm áp cho ống thoát nước nhà cao tầng là việc áp dụng các giải pháp kỹ thuật hoặc sử dụng thiết bị chuyên dụng nhằm giảm áp lực và vận tốc dòng chảy trong hệ thống thoát nước, từ đó hạn chế tiếng ồn, rung động, hiện tượng búa nước và bảo vệ đường ống, phụ kiện cũng như thiết bị vệ sinh.

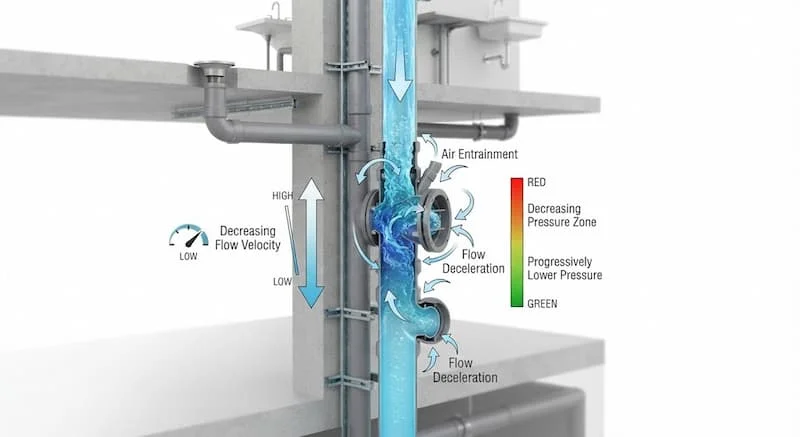

Nguyên lý giảm áp cho ống thoát nước nhà cao tầng

Hiểu rõ nguyên lý thủy lực của dòng rơi tự do là chìa khóa để thiết kế hệ thống giảm áp hiệu quả. Quá trình vận hành của dòng nước thải trong ống đứng chịu sự chi phối của các yếu tố cơ bản sau:

• Ảnh hưởng của chiều cao cột nước: Khi nước thải xả vào trục đứng, dưới tác dụng của trọng lực, dòng nước tăng tốc nhanh chóng. Tuy nhiên, do ma sát với thành ống và lực cản không khí, sau một khoảng cách rơi nhất định (thường từ 10m - 15m), dòng nước sẽ đạt đến vận tốc giới hạn (terminal velocity) và duy trì vận tốc này nếu đường ống thẳng đứng không thay đổi.

• Phân tán năng lượng dòng chảy: Để giảm áp lực, người ta ứng dụng nguyên lý đổi hướng hoặc va đập có kiểm soát. Bằng cách buộc dòng nước phải thay đổi phương hướng chuyển động thông qua các góc bẻ hoặc phụ kiện đặc thù, động năng của nước sẽ chuyển hóa thành nhiệt năng và ma sát, từ đó làm giảm vận tốc.

• Điều hòa lưu lượng và áp suất khí: Dòng nước rơi kéo theo không khí (hiệu ứng Piston), tạo ra áp suất âm ở phía trên và áp suất dương ở phía dưới chân trục. Hệ thống giảm áp kết hợp thông khí chuẩn giúp cân bằng áp suất khí quyển nội bộ, ngăn ngừa hiện tượng vỡ bong bóng khí gây nổ áp hoặc xì hơi hôi.

• Vai trò của các đoạn chuyển tầng và phụ kiện giảm áp: Việc bố trí các đoạn ống ngang chuyển tầng, co giảm tốc hay trạm giảm áp chuyên dụng giúp ngắt quãng chiều cao rơi liên tục, đưa vận tốc dòng chảy trở về mức an toàn trước khi tiếp tục chu kỳ rơi mới.

Các giải pháp giảm áp cho ống thoát nước nhà cao tầng phổ biến

Để giải quyết triệt để bài toán áp lực, các kỹ sư M&E hiện đại áp dụng kết hợp nhiều giải pháp giảm áp cho hệ thống thoát nước tùy thuộc vào quy mô và chiều cao thực tế của công trình:

1. Tầng giảm áp (Pressure Break Floor)

• Cơ chế: Ngắt toàn bộ trục ống thoát nước đứng tại các tầng kỹ thuật (thường mỗi 15 - 20 tầng) và chuyển hướng dòng chảy bằng một đoạn ống ngang trước khi đấu nối vào trục đứng mới.

• Ưu điểm: Triệt tiêu hoàn toàn động năng tích lũy từ các tầng trên, đưa vận tốc rơi về trạng thái ban đầu.

• Nhược điểm: Tốn không gian hộp kỹ thuật, gia tăng chi phí vật tư và cùi bỏ không gian kiến trúc.

2. Sử dụng co giảm tốc và cùi xả đáy (De-acceleration Bends)

• Cơ chế: Lắp đặt các bộ co gom nhánh có góc lượn đặc biệt (như co 45 độ ghép đôi hoặc co đúc bán kính lớn) tại chuyển hướng chân trục đứng.

• Ưu điểm: Thi công đơn giản, chi phí hợp lý, giảm hiện tượng va đập thủy lực mạnh tại chân cột.

• Nhược điểm: Cần chọn loại phụ kiện chịu va đập cực cao để tránh nứt vỡ theo thời gian.

3. Thay đổi đường kính ống (Sizing Adjustment)

• Cơ chế: Mở rộng đường kính ống đứng ở các tầng dưới hoặc sử dụng tăng bậc để mở rộng không gian thoát khí và xả nước.

• Ưu điểm: Giúp giảm mật độ dòng chảy, hạn chế hiện tượng nghẽn khí và dâng áp ngược.

• Nhược điểm: Yêu cầu tính toán thủy lực phức tạp để tránh hiện tượng lắng đọng chất thải rắn khi đường kính quá lớn.

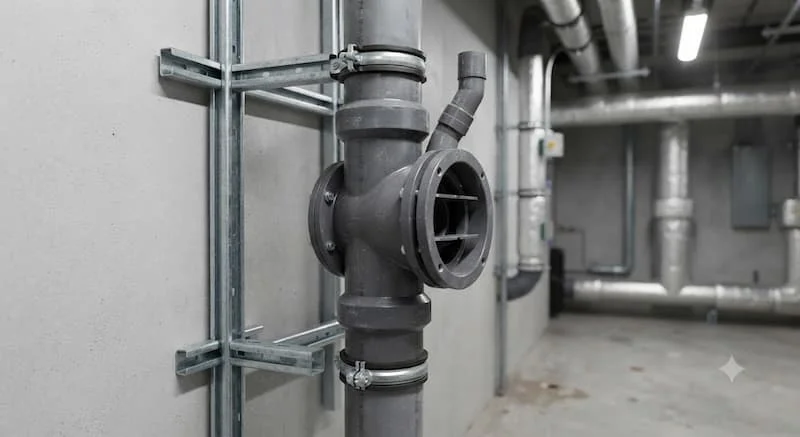

4. Hộp giảm áp và phụ kiện giảm áp chuyên dụng (Sovent / Sovent Fittings)

• Cơ chế: Sử dụng các phụ kiện đúc sẵn thông minh như Sovent System hoặc xì-phông giảm áp có cánh gạt xoáy nội bộ, làm cho dòng nước chảy xoáy bám theo thành ống thay vì rơi tự do ở tâm.

• Ưu điểm: Hiệu quả triệt tiêu áp lực cực cao, không cần lắp thêm đường ống thông khí song song, tiết kiệm diện tích giếng kỹ thuật.

• Nhược điểm: Chi phí đầu tư vật tư ban đầu cao, đòi hỏi nhà thầu có kỹ thuật thi công chuẩn xác.

5. Van xả khí và van giảm áp (Áp dụng cho hệ thống bơm thoát nước)

• Cơ chế: Đối với các trục thoát nước ngưng hoặc trục xả cưỡng bức từ hố thu tầng hầm, van xả khí và van điều áp được tích hợp để chống hiện tượng va đập nước khi dừng máy bơm đột ngột.

Thông số kỹ thuật cần quan tâm khi thiết kế

Một thiết kế chuẩn xác đòi hỏi kỹ sư phải tính toán chi tiết các thông số kỹ thuật đầu vào nhằm đưa ra phương án tối ưu nhất:

So sánh các giải pháp giảm áp cho ống thoát nước nhà cao tầng

Để giúp chủ đầu tư và tư vấn thiết kế đưa ra quyết định cân bằng giữa bài toán kinh tế và kỹ thuật, dưới đây là bảng đánh giá tổng hợp:

Tại sao không nên bỏ qua giải pháp giảm áp?

Việc cắt giảm chi phí hoặc coi nhẹ hạng mục giảm áp trong thi công thoát nước sẽ dẫn đến những hệ lụy vô cùng nghiêm trọng trong quá trình vận hành tòa nhà:

• Tránh hiện tượng búa nước và nứt vỡ ống: Dòng nước rơi từ độ cao 50m - 100m tạo ra lực va đập cực lớn tại các điểm chuyển hướng. Nếu không giảm tốc, lực này dễ dàng làm nứt vỡ cùi co, bật mối nối xô lệch, gây ngập vỡ hệ thống.

• Triệt tiêu tiếng ồn và rung động: Tiếng va đập của nước thải vào thành ống tạo ra ô nhiễm tiếng ồn xuyên suốt các tầng. Ứng dụng giảm áp trong nhà cao tầng giúp tiêu âm, mang lại không gian sống yên tĩnh chuẩn cao cấp.

• Ngăn chặn triệt để mùi hôi trào ngược: Áp suất biến động mạnh sẽ làm biến mất màng nước ngăn mùi ở các bẫy xả (P-trap) của bồn cầu, phễu thu sàn, khiến khí độc và mùi hôi từ cống trào ngược vào phòng nghỉ.

• Tăng tuổi thọ công trình: Bảo vệ toàn bộ hệ thống đường ống, van, và các kết nối kỹ thuật khỏi tình trạng mỏi vật liệu do rung động chu kỳ gây ra.

Ứng dụng giảm áp cho ống thoát nước nhà cao tầng

Mỗi loại hình công trình cao tầng có mật độ xả thải và yêu cầu tiêu chuẩn khác nhau, đòi hỏi việc ứng dụng phải linh hoạt:

• Chung cư cao tầng: Nơi có tần suất sử dụng thiết bị vệ sinh đồng thời cực cao vào các giờ cao điểm. Việc bố trí tầng giảm áp và ống thông khí phụ là bắt buộc để duy trì sinh hoạt không bị gián đoạn.

• Khách sạn & Resort cao cấp: Yêu cầu khắt khe nhất về độ ồn. Các dự án này thường ưu tiên hệ thống phụ kiện giảm áp xoáy âm thanh thấp (Low-noise fittings) kết hợp bọc cách âm trục đứng.

• Cao ốc văn phòng & Trung tâm thương mại: Tải trọng xả thải tập trung lớn vào các giờ nghỉ. Cần thiết kế chân trục chuyển hướng bán kính lớn và giếng kỹ thuật rộng để dễ dàng thao tác kiểm tra.

• Bệnh viện & Cơ sở y tế: Yêu cầu tuyệt đối không rò rỉ khí thải và nước thải. Hệ thống giảm áp phải đi kèm bộ lọc khí và van chống trào ngược an toàn.

Sai lầm thường gặp khi thiết kế hệ thống giảm áp cho ống thoát nước nhà cao tầng

Trong thực tế thi công, không ít dự án gặp sự cố do mắc phải các thiếu sót nghiêm trọng trong quá trình thiết kế hệ thống giảm áp:

• Bỏ qua việc tính toán chiều cao cột nước: Thi công ống đứng thẳng tuột từ tầng 30 xuống đất mà không bố trí bất kỳ điểm ngắt áp nào, dẫn đến vỡ ống ngay khi nghiệm thu xả nước thử tải.

• Chọn sai đường kính ống và phụ kiện: Sử dụng đường kính quá nhỏ làm tăng áp suất khí nén, hoặc dùng co vuông 90 độ sắc cạnh tại chân trục thay vì dùng co chuyển tiếp bán kính rộng.

• Thiếu hệ thống thông khí song song: Chỉ tập trung giảm tốc nước mà quên mất việc cân bằng áp suất khí, khiến bẫy nước bị hút sạch do áp suất âm (hiệu ứng Xi-phông).

• Lắp đặt sai vị trí điểm giảm áp: Bố trí tầng giảm áp quá gần hoặc quá xa khoảng cách tiêu chuẩn, không triệt tiêu đúng thời điểm dòng nước đạt vận tốc tới hạn.

• Bỏ qua không gian bảo trì: Thi công hộp kỹ thuật quá hẹp khiến kỹ sư không thể đưa thiết bị vào bảo dưỡng hoặc xử lý khi xảy ra sự cố tắc nghẽn tại các vị trí giảm tốc.

Hướng dẫn lựa chọn giải pháp giảm áp

Để đảm bảo hiệu quả đầu tư và tính chuẩn xác về mặt kỹ thuật, đơn vị tư vấn và chủ đầu tư nên tuân thủ hướng dẫn lựa chọn giải pháp giảm áp theo các bước bài bản sau:

1. Bước 1: Xác định quy mô và chiều cao công trình: Đo đạc chiều cao tổng thể, số lượng tầng và khoảng cách giữa các tầng kỹ thuật để định hình số điểm cần ngắt áp.

2. Bước 2: Tính toán tổng lưu lượng thoát nước: Căn cứ vào số lượng thiết bị vệ sinh, tính toán tổng đơn vị xả (FU) và lưu lượng đỉnh theo tiêu chuẩn TCVN.

3. Bước 3: Lựa chọn vật liệu đường ống: Xác định sử dụng ống uPVC chịu lực, HDPE dẻo dai hay ống Gang đúc tiêu âm dựa trên ngân sách và yêu cầu tiếng ồn.

4. Bước 4: Xác định phương án giảm áp chủ đạo: Quyết định chọn phương án truyền thống (Chuyển dòng ngang + Thông khí) hay phương án hiện đại (Phụ kiện xoáy Sovent).

5. Bước 5: Bố trí không gian giếng kỹ thuật: Thiết kế kích thước hộp gen đủ rộng cho việc đi ống, lắp đặt phụ kiện giảm áp và không gian thao tác sửa chữa.

6. Bước 6: Thẩm tra theo tiêu chuẩn kỹ thuật hiện hành: Đảm bảo toàn bộ sơ đồ nguyên lý đáp ứng các quy chuẩn về thoát nước trong nhà và công trình.

Checklist thiết kế hệ thống giảm áp

Trước khi phê duyệt bản vẽ thi công, hãy kiểm tra lại toàn bộ hệ thống bằng danh sách checklist dưới đây:

• Đã tính toán đầy đủ chiều cao cột nước và vận tốc rơi cực đại chưa?

• Đường kính ống đứng đã đáp ứng tổng lưu lượng xả cực đại của tòa nhà chưa?

• Đã bố trí điểm ngắt áp hoặc tầng giảm áp cho mỗi khoảng 15 - 20 tầng chiều cao chưa?

• Chân trục đứng đã sử dụng co bán kính lớn (hoặc 2 co 45 độ) để giảm chấn chưa?

• Hệ thống ống thông khí đứng (Vent stack) đã được nối cân bằng áp suất với trục thoát nước chưa?

• Vật liệu ống và phụ kiện tại các vị trí va đập có đủ độ dày và khả năng chịu lực va đập không?

• Đã có phương án tiêu âm, chống truyền rung cho các đoạn ống đi xuyên sàn chưa?

• Vị trí các van kiểm tra, cùi rửa (Cleanout) tại điểm giảm áp có dễ tiếp cận không?

• Chi phí vật tư và nhân công có nằm trong hạn mức ngân sách dự án không?

Câu hỏi thường gặp (FAQ)

Giảm áp cho ống thoát nước nhà cao tầng là gì?

Đây là việc áp dụng các giải pháp kiến trúc, thủy lực và phụ kiện chuyên dụng nhằm kiểm soát vận tốc, giảm lực va đập của dòng nước thải rơi từ trên cao xuống, giúp bảo vệ an toàn cho đường ống và ngăn ngừa sự cố thủy lực.

Khi nào cần bố trí tầng giảm áp?

Tầng giảm áp thường được bắt buộc bố trí đối với các tòa nhà có chiều cao từ 15 tầng trở lên (hoặc chiều cao cột nước đứng vượt quá 45m - 50m) nhằm ngắt quãng động năng của dòng chảy.

Có cần sử dụng van giảm áp trong hệ thống thoát nước không?

Van giảm áp cơ học thường dùng cho hệ thống cấp nước có áp. Đối với hệ thống thoát nước tự chảy, khái niệm "giảm áp" áp dụng cho việc sử dụng các phụ kiện định hướng dòng chảy, tầng chuyển nhánh hoặc xì-phông ngắt áp chứ không dùng van giảm áp lực lò xo thông thường.

Hệ thống giảm áp giúp hạn chế tiếng ồn như thế nào?

Bằng cách cưỡng bức dòng nước chuyển động theo dạng xoáy bám thành ống hoặc làm giảm vận tốc va đập tại các điểm chuyển hướng, lực tác động lên thành ống giảm xuống đáng kể, từ đó triệt tiêu nguồn phát ra âm thanh và độ rung.

Giải pháp giảm áp nào phù hợp nhất cho chung cư cao tầng?

Sự kết hợp giữa việc sử dụng ống HDPE/uPVC dày, bố trí tầng chuyển nhánh giảm áp tại các tầng kỹ thuật và lắp đặt co đôi 45 độ tại chân trục đứng là giải pháp phổ biến, kinh tế và bền bỉ nhất cho các chung cư hiện nay.

Kết luận

Việc tính toán và triển khai hệ thống giảm áp cho ống thoát nước nhà cao tầng là một trong những chỉ số quan trọng đo lường chất lượng thiết kế cơ điện của công trình. Một giải pháp giảm áp được đầu tư bài bản không chỉ giúp ngăn ngừa các sự cố tràn, vỡ, hôi hám mà còn gia tăng tuổi thọ cho công trình, mang lại sự yên tâm tuyệt đối cho chủ đầu tư và cư dân.
