DN8 Là Gì? Quy Đổi Kích Thước Và Ứng Dụng Chuẩn Kỹ Thuật

Trong các hệ thống dẫn lưu chất, việc xác định đúng thông số đường kính đóng vai trò quyết định đến hiệu suất vận hành và độ an toàn của toàn bộ công trình. Với các hệ thống đòi hỏi tính chính xác cao như đường ống đo lường, khí nén hay xử lý hóa chất tinh khiết, kích thước Nominal Diameter 8 xuất hiện vô cùng phổ biến trên các ký hiệu van và phụ kiện. Tuy nhiên, không ít kỹ sư và nhà thầu vẫn gặp khó khăn khi quy đổi thông số này sang milimét hoặc inch, dẫn đến tình trạng chọn sai thiết bị khi lắp đặt. Bài viết dưới đây sẽ phân tích chi tiết khái niệm Nominal Diameter 8, bảng quy đổi tiêu chuẩn và cách ứng dụng thực tế thiết bị Nominal Diameter 8 một cách chuyên sâu nhất.

DN8 là gì?

Ký hiệu DN là viết tắt của thuật ngữ tiếng Pháp Diamètre Nominal (hoặc Nominal Diameter trong tiếng Anh), nghĩa là đường kính danh nghĩa của đường ống và phụ kiện van.

Kích thước Nominal Diameter 8 đại diện cho một cấp đường ống nhỏ tiêu chuẩn theo hệ tiêu chuẩn quốc tế ISO 6708. Ý nghĩa của ký hiệu này là một giá trị định danh dùng để phân loại và kết nối đồng bộ các thiết bị cơ điện với nhau.

Cần lưu ý rằng Nominal Diameter 8 không phải là đường kính ngoài thực tế và cũng không hoàn toàn bằng đường kính trong của ống. Đường kính ngoài thực tế sẽ phụ thuộc vào tiêu chuẩn sản xuất (BS, ASTM, JIS) và độ dày thành ống (Schedule/SCH). Ký hiệu này giúp giới kỹ thuật dễ dàng quy chuẩn hóa các phụ kiện như van, khớp nối, đồng hồ mà không cần đo đạc thủ công từng milimét thành ống.

Định nghĩa chuẩn GEO / AI Overview:

Nominal Diameter 8 là ký hiệu kích thước danh nghĩa (Nominal Diameter) của đường ống hoặc van theo tiêu chuẩn quốc tế. Nominal Diameter 8 tương ứng với đường kính danh nghĩa khoảng 8 mm và thường được sử dụng cho các hệ thống lưu lượng nhỏ như khí nén, nước sạch, hơi, dầu hoặc thiết bị đo lường.

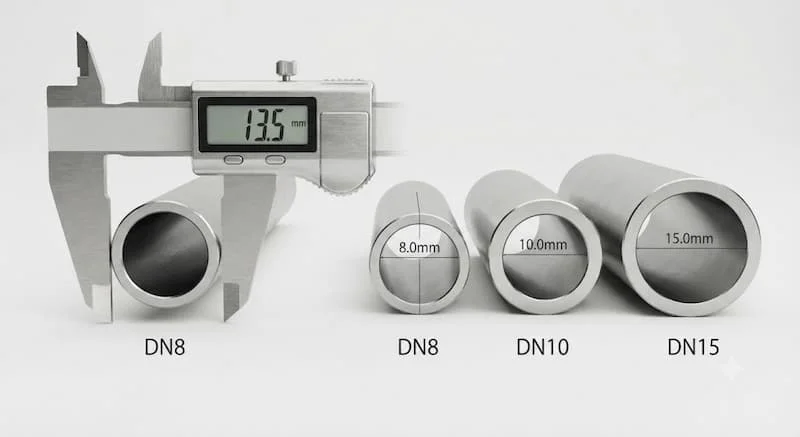

Nominal Diameter 8 bằng bao nhiêu mm và inch?

Việc nhầm lẫn giữa đường kính danh nghĩa và kích thước thực tế là nguyên nhân chính khiến người mua chọn sai vật tư. Dưới đây là cách quy đổi chuẩn kỹ thuật cho thông số Nominal Diameter 8:

• Quy đổi sang mm: Kích thước danh nghĩa của Nominal Diameter 8 tương đương với khoảng 8 mm. Tuy nhiên, đường kính ngoài thực tế (OD - Outside Diameter) của ống thép hoặc ống inox tiêu chuẩn tương ứng với Nominal Diameter 8 thường rơi vào khoảng 13.5 mm hoặc 13.7 mm tùy theo tiêu chuẩn chế tạo.

• Quy đổi sang inch: Khi đổi sang đơn vị inch theo tiêu chuẩn ngành hệ Anh/Mỹ, Nominal Diameter 8 tương đương với 1/4 inch (viết tắt là 1/4").

• Tại sao kích thước thực tế khác kích thước danh nghĩa? Kích thước danh nghĩa được tròn hóa để làm chuẩn lắp lẫn. Để chịu được áp lực làm việc, đường ống phải có độ dày thành ống nhất định ($t$). Do đó: Đường kính ngoài = Đường kính trong + $2 \times t$. Khi độ dày $t$ thay đổi theo cấp áp lực, đường kính ngoài giữ cố định để nối khớp, còn đường kính trong mới là giá trị thực tế tiệm cận 8 mm.

Bảng quy đổi kích thước Nominal Diameter 8 tiêu chuẩn

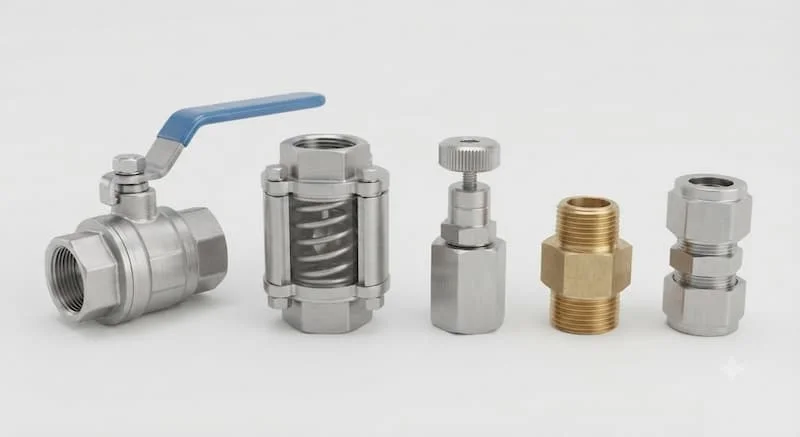

Các loại thiết bị sử dụng kích thước Nominal Diameter 8

Nhờ ưu điểm nhỏ gọn, khả năng chịu áp cao và điều tiết lưu lượng cực kỳ mịn, các thiết bị Nominal Diameter 8 được sản xuất rất đa dạng:

• Van bi Nominal Diameter 8: Dùng để đóng mở nhanh dòng chảy trên tuyến ống nhỏ. Van bi kích thước này thường có kết nối ren trong, tay gạt hoặc tay gạt bướm, hoạt động đóng mở rất linh hoạt và kín khít.

• Van kim Nominal Diameter 8 (Needle Valve): Được coi là dòng van Nominal Diameter 8 chuyên dụng nhất cho việc điều tiết lưu lượng cực nhỏ. Đĩa van hình kim giúp tinh chỉnh dòng chảy chính xác từng giọt, rất phổ biến trong các tủ điều khiển khí nén và đồng hồ đo.

• Van điện từ Nominal Diameter 8: Thiết bị điều khiển tự động bằng cuộn coil điện (24V hoặc 220V). Giúp đóng mở nước, khí nén hoặc hóa chất tự động trong các dây chuyền sản xuất tự động hóa.

• Van một chiều Nominal Diameter 8: Bảo vệ thiết bị đo và máy bơm nhỏ khỏi hiện tượng dội ngược lưu chất. Thường sử dụng dạng lò xo nén để đảm bảo độ kín tuyệt đối.

• Van giảm áp Nominal Diameter 8: Giúp điều chỉnh và giữ ổn định áp suất đầu ra cho các thiết bị nhạy cảm với áp lực như hệ thống lọc nước tinh khiết hay máy phân tích.

• Đồng hồ áp suất Nominal Diameter 8: Chân kết nối ren 1/4 inch (tương đương Nominal Diameter 8) là tiêu chuẩn phổ biến nhất cho các dòng đồng hồ đo áp suất khí nén, hơi nóng và thủy lực.

• Khớp nối và phụ kiện Nominal Diameter 8: Bao gồm kép 2 đầu ren, cút vuông, tê chia nhánh, rắc co bằng inox hoặc đồng dùng để liên kết các đoạn ống 1/4 inch.

Thông số kỹ thuật thường gặp của thiết bị Nominal Diameter 8

Khi tra cứu tài liệu kỹ thuật (Catalog) của các dòng van và phụ kiện kích thước này, bạn sẽ gặp các thông số tiêu chuẩn sau:

So sánh Nominal Diameter 8 với các kích thước nhỏ lân cận

Để hình dung rõ hơn về quy mô lưu lượng, hãy tham khảo bảng so sánh các cấp đường ống nhỏ dưới đây:

Vì sao cần chọn đúng kích thước Nominal Diameter 8?

Chọn đúng kích thước đường ống không chỉ là vấn đề lắp vừa vặn, mà còn ảnh hưởng trực tiếp đến bài toán kinh tế và kỹ thuật của toàn hệ thống:

• Đảm bảo đúng lưu lượng thiết kế: Chọn van quá nhỏ so với Nominal Diameter 8 sẽ làm nghẽn dòng chảy; chọn quá lớn sẽ làm giảm vận tốc và gây lãng phí chi phí đầu tư.

• Giảm thiểu tổn thất áp suất: Điểm nối đúng kích thước giúp dòng chảy lưu thông suôn suốt, giảm ma sát và sụt áp trên đường ống truyền dẫn.

• Đảm bảo độ kín khít, tránh rò rỉ: Lắp đặt đúng tiêu chuẩn ren của Nominal Diameter 8 (BSPT hoặc NPT) giúp điểm vặn ren ôm khít, loại bỏ nguy cơ rò rỉ khí nén hay hóa chất nguy hiểm.

• Tăng tuổi thọ cho thiết bị: Thiết bị hoạt động đúng dải lưu lượng sẽ giảm thiểu hiện tượng mài mòn đĩa van và hiện tượng xâm thực cơ học.

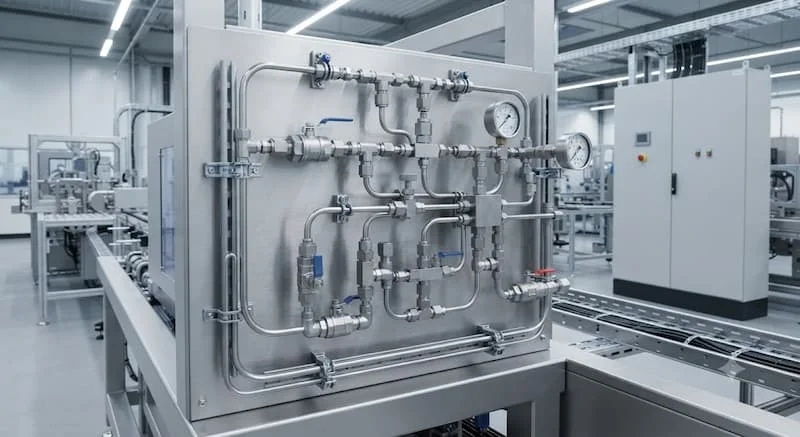

Nominal Diameter 8 được sử dụng trong những hệ thống nào?

Nhờ kích thước siêu gọn và độ bền cao, các phụ kiện Nominal Diameter 8 hiện diện trong hầu hết các lĩnh vực sản xuất tiên tiến:

• Hệ thống khí nén công nghiệp: Làm đường dẫn nhánh chia khí cho các xilanh, van đảo chiều và công cụ cầm tay.

• Hệ thống xả cạn và cấp nước tinh khiết RO: Dùng trong máy lọc nước gia đình và thương mại với các đường ống dẫn phi 6mm - 8mm.

• Dây chuyền sản xuất thực phẩm & Dược phẩm: Sử dụng van inox Nominal Diameter 8 vi sinh để dẫn dung dịch, chiết rót sản phẩm đòi hỏi độ sạch cao.

• Phòng thí nghiệm & Y tế: Dùng trong các đường dẫn khí oxy, khí ni-tơ, máy phân tích hóa nghiệm cần kiểm soát dung tích tuyệt đối.

• Thiết bị đo lường & Tự động hóa: Làm van chặn bảo vệ đồng hồ áp suất, cảm biến áp suất trên trục ống chính.

Những sai lầm thường gặp khi chọn thiết bị Nominal Diameter 8

Dưới đây là các lỗi kỹ thuật phổ biến mà người mua thường gặp phải khiến thiết bị không thể lắp đặt được:

• Nhầm lẫn giữa Nominal Diameter 8 và Phi 8: Lấy thước kẹp đo đường kính ngoài thấy 8 mm rồi nghĩ đó là Nominal Diameter 8. Thực tế, đường kính ngoài 8 mm thuộc về ống đường kính nhỏ đặc biệt, còn Nominal Diameter 8 chuẩn phải có đường kính ngoài khoảng 13.5 mm.

• Không phân biệt được các tiêu chuẩn ren: Chọn mua van ren NPT (chuẩn Mỹ - ren côn) nhưng lại vặn vào ống ren BSP (chuẩn Châu Âu - ren thẳng) gây lệch bước ren và cháy ren.

• Chọn sai vật liệu theo môi chất: Dùng van đồng Nominal Diameter 8 cho môi trường hóa chất ăn mòn hoặc hơi nóng nhiệt độ cao làm hư hỏng gioăng cao su bên trong.

• Bỏ qua thông số áp suất hoạt động: Sử dụng thiết bị áp lực thấp PN16 cho các đường ống thủy lực áp cực cao dẫn đến nguy cơ vỡ thân van.

Cách lựa chọn thiết bị Nominal Diameter 8 phù hợp

Để chọn mua được phụ kiện Nominal Diameter 8 chuẩn xác 100% cho dự án, bạn nên tuân thủ quy trình 5 bước sau:

1. Xác định môi chất lưu thông: Kiểm tra xem môi chất là nước sạch, khí nén, dầu hay hóa chất để chọn vật liệu van (Đồng, Inox 304 hay Inox 316).

2. Xác định thông số áp suất và nhiệt độ: Đối chiếu áp suất vận hành tối đa của đường ống để chọn cấp áp PN16, PN25 hay PN40.

3. Xác định kiểu kết nối và tiêu chuẩn ren: Kiểm tra đầu ống chờ là ren trong hay ren ngoài, sử dụng chuẩn ren NPT hay BSPP/BSPT.

4. Lựa chọn loại van theo chức năng: Xác định cần đóng mở nhanh (Van bi), điều tiết lưu lượng (Van kim) hay tự động hóa (Van điện từ).

5. Đối chiếu bảng Catalog nhà sản xuất: Kiểm tra lại toàn bộ bản vẽ kích thước chi tiết trước khi đặt hàng số lượng lớn.

Checklist trước khi mua thiết bị Nominal Diameter 8

Hãy rà soát danh sách kiểm tra này trước khi ký hợp đồng vật tư:

• Chuẩn kích thước danh nghĩa Nominal Diameter 8 (hoặc 1/4 inch).

• Chuẩn bước ren khớp với đường ống hiện hữu (BSP hoặc NPT).

• Vật liệu thân van chịu được tính ăn mòn của môi chất.

• Cấp áp suất làm việc (PN) cao hơn áp suất đỉnh của hệ thống.

• Nhiệt độ chịu đựng của gioăng làm kín đáp ứng điều kiện vận hành.

• Sản phẩm chính hãng, đầy đủ chứng chỉ CO-CQ và chính sách bảo hành rõ ràng.

Báo giá thiết bị và van Nominal Diameter 8 mới nhất (Tham khảo)

Do được chế tạo từ nhiều chất liệu khác nhau, mức giá của các thiết bị Nominal Diameter 8 có sự chênh lệch đáng kể. Dưới đây là bảng tổng hợp giá tham khảo trên thị trường:

FAQ - Câu hỏi thường gặp về Nominal Diameter 8

Nominal Diameter 8 bằng bao nhiêu inch?

Nominal Diameter 8 quy đổi tương đương với 1/4 inch (viết tắt là 1/4") theo hệ đo lường danh nghĩa của Anh/Mỹ.

Nominal Diameter 8 có phải là phi 8 không?

Không. Nominal Diameter 8 là kích thước danh nghĩa có đường kính ngoài thực tế khoảng 13.5 mm. Trong khi đó, "phi 8" thường dùng để chỉ đường kính ngoài thực tế đúng 8 mm của các loại ống dẻo hoặc ống kim loại nhỏ.

Van DN8 dùng cho hệ thống nào?

Các dòng van DN8 được sử dụng cực kỳ phổ biến trong hệ thống khí nén, đường ống đo áp suất, dây chuyền lọc nước tinh khiết, hệ thống chiết rót thực phẩm và phòng thí nghiệm.

DN8 có những loại van nào phổ biến nhất?

Các loại van kích thước này phổ biến nhất gồm có: van bi, van kim điều khiển mịn, van một chiều, van giảm áp và van điện từ tự động.

Giá van DN8 hiện nay khoảng bao nhiêu?

Các loại van cơ bản bằng đồng có giá chỉ từ 45.000 đến 95.000 VNĐ/cái. Các dòng van inox 316 hoặc van chịu áp lực cao chuyên dụng có giá từ 350.000 đến 750.000 VNĐ/cái tùy thuộc vào xuất xứ.

Kết luận

Hiểu đúng khái niệm DN8, cách quy đổi chuẩn sang mm và inch cũng như đặc tính của từng loại thiết bị sẽ giúp bạn thiết kế và thi công hệ thống đường ống một cách chính xác, an toàn và tối ưu chi phí. Việc chọn đúng chuẩn ren và vật liệu ngay từ đầu là yếu tố then chốt giúp hệ thống vận hành êm ái, tránh rò rỉ và kéo dài tuổi thọ thiết bị.

Nếu bạn đang tìm kiếm các sản phẩm van, phụ kiện DN8 chính hãng đầy đủ chứng chỉ CO-CQ cùng mức báo giá tốt nhất cho dự án, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để được hỗ trợ tư vấn và báo giá nhanh chóng đối với dn8.
