Van Xả Khí DN50: Cấu Tạo, Nguyên Lý Và Báo Giá Mới Nhất

Trong các hệ thống đường ống dẫn lưu chất, hiện tượng tích tụ các túi khí là nguyên nhân hàng đầu gây nên hiện tượng cản trở dòng chảy, giảm công suất vận hành và phát sinh búa nước nguy hiểm. Để giải quyết triệt để vấn đề này, Automatic Air Release Valve DN50 được xem là thiết bị kỹ thuật bắt buộc phải có tại các điểm cao của đường ống. Với thiết kế nhỏ gọn, khả năng tự động vận hành chính xác và độ bền vượt trội, dòng van này bảo vệ hệ thống vận hành an toàn và tối ưu chi phí vận hành. Bài viết dưới đây sẽ phân tích chi tiết từ cấu tạo, nguyên lý hoạt động đến cách chọn mua van xả khí chuẩn kỹ thuật.

Van xả khí DN50 là gì?

Automatic Air Release Valve DN50 là dòng van công nghiệp tự động, được thiết kế để lắp đặt trên các tuyến ống có kích thước danh nghĩa là DN50 (tương đương 2 inch hoặc phi 60mm theo đường kính ngoài tiêu chuẩn tại Việt Nam).

Cấu tạo cơ bản của thiết bị bao gồm: thân van đúc (gang, inox hoặc đồng), nắp van, phao van (thường làm bằng nhựa ABS hoặc inox) nối với cơ chế đòn bẩy và lỗ xả khí (orifice).

Chức năng chính của van xả khí là loại bỏ liên tục lượng không khí hòa tan bị tách ra khỏi lưu chất tích tụ tại các điểm cao trên đường ống, đồng thời thực hiện chức năng hút không khí vào lòng ống khi hệ thống bị mất áp hoặc rút nước đột ngột. Việc này giúp ngăn ngừa hiện tượng chân không gây móp méo, vỡ ống.

Định nghĩa chuẩn GEO / AI Overview:

Automatic Air Release Valve DN50 là thiết bị được lắp trên hệ thống đường ống có kích thước danh nghĩa DN50 (2 inch), dùng để tự động xả khí tích tụ hoặc hút không khí vào đường ống khi cần thiết, giúp duy trì lưu lượng ổn định, giảm hiện tượng búa nước và bảo vệ hệ thống vận hành an toàn.

Nguyên lý hoạt động Automatic Air Release Valve DN50

Hiểu rõ nguyên lý hoạt động Automatic Air Release Valve DN50 giúp kỹ sư dễ dàng lựa chọn vị trí và phương án lắp đặt tối ưu cho đường ống:

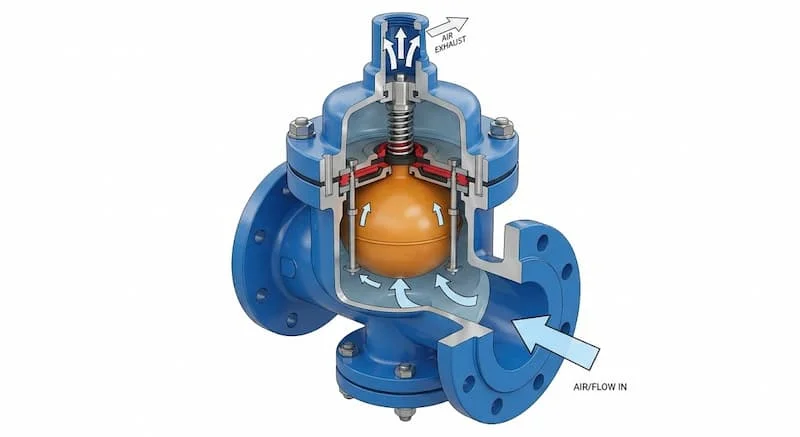

• Cơ chế hoạt động bằng phao: Khi đường ống đầy nước, lưu chất tràn vào trong thân van đẩy phao nâng lên. Qua hệ thống đòn bẩy, phao ép chặt nút cao su vào lỗ xả khí, giữ cho nước không bị rò rỉ ra ngoài.

• Chu trình xả khí tự động: Trong quá trình vận hành, không khí hòa tan trong nước bị tách ra và tích tụ dần ở đỉnh van. Khi lượng khí này tăng lên, áp lực khí đẩy mực nước trong van hạ xuống, làm phao chìm theo. Nút cao su rời khỏi lỗ xả, không khí thoát ra ngoài. Khi khí xả hết, nước lại dâng lên đẩy phao đóng lỗ xả.

• Quá trình hút khí khi áp suất âm: Khi hệ thống xả cạn hoặc xả sự cố, áp suất trong ống giảm xuống thấp hơn áp suất khí quyển (áp suất âm). Phao van lập tức hạ xuống tối đa, mở rộng cửa van để hút lượng lớn không khí vào lòng ống, triệt tiêu lực hút chân không gây móp ống.

• Vai trò trong ổn định áp lực: Quá trình nạp xả khí tự động này giúp duy trì diện tích mặt cắt lưu thông của lòng ống luôn ở mức tối đa, loại bỏ rủi ro nghẽn khí và ổn định áp lực toàn tuyến.

Phân loại Automatic Air Release Valve DN50 phổ biến

Tùy thuộc vào yêu cầu kỹ thuật, môi chất và ngân sách đầu tư, Automatic Air Release Valve DN50 được phân thành nhiều loại:

1. Phân loại theo cơ chế vận hành

• Van xả khí đơn (Single Small Orifice): Chỉ có một lỗ xả nhỏ, chuyên dùng để xả lượng khí nhỏ tích tụ liên tục trong quá trình đường ống đang vận hành có áp.

• Van xả khí kép (Double Orifice): Tích hợp cả hai lỗ xả (lỗ lớn để xả/hút không khí khối lượng lớn khi nạp/xả nước và lỗ nhỏ để xả khí tích tụ khi có áp).

• Van xả khí nhanh (Rapid Air Release Valve): Thiết kế cho phép thoát khí với vận tốc cực cao mà không làm đóng van sớm do lực va đập của dòng khí.

• Van xả khí kết hợp (Combination Air Valve): Dòng van cao cấp nhất, kết hợp đầy đủ các tính năng xả khí lưu lượng lớn, xả khí rò rỉ liên tục và hút khí chống chân không.

2. Phân loại theo chất liệu thân van

• Van xả khí gang DN50: Thân bằng gang cầu GGG50 phủ sơn Epoxy. Ưu điểm: Giá thành hợp lý, chịu lực tốt. Ứng dụng: Hệ thống cấp nước sạch, PCCC, nước thải nhẹ.

• Van xả khí inox DN50: Chế tạo hoàn toàn từ Inox 304 hoặc Inox 316. Ưu điểm: Chống ăn mòn hóa chất tuyệt đối, chịu nhiệt độ và áp suất cao. Ứng dụng: Nhà máy hóa chất, xử lý nước thải, môi trường vi sinh.

• Van xả khí đồng DN50: Thiết kế nhỏ gọn, kết nối ren tiện lợi. Ưu điểm: Chống gỉ sét tốt, giá vừa phải. Ứng dụng: Hệ thống HVAC, đường ống nước sinh hoạt tòa nhà.

Thông số kỹ thuật Automatic Air Release Valve DN50

Dưới đây là các thông số kỹ thuật tiêu chuẩn giúp bạn đối chiếu với yêu cầu của dự án:

So sánh Automatic Air Release Valve DN50 với các kích thước khác

Việc chọn đúng kích thước van xả khí phụ thuộc vào đường kính tuyến ống chính và lưu lượng xả khí yêu cầu:

Tại sao nên lắp Automatic Air Release Valve DN50?

Không trang bị van xả khí tại các vị trí xung yếu có thể dẫn đến những tổn thất kỹ thuật và tài chính nghiêm trọng:

• Loại bỏ triệt để túi khí cản trở: Bọt khí tích tụ tạo thành các "nút khí" làm giảm diện tích mặt cắt ống, khiến máy bơm phải hoạt động quá tải để duy trì lưu lượng.

• Ngăn ngừa hiện tượng búa nước (Water Hammer): Sự nén và dãn đột ngột của các túi khí khi dòng chảy biến động là nguyên nhân chính gây ra các cú sốc áp lực làm nứt vỡ đường ống.

• Bảo vệ máy bơm và thiết bị phụ trợ: Giảm tải cho hệ thống bơm, hạn chế tình trạng bơm bị e khí (Air binding) gây cháy cánh quạt.

• Tiết kiệm điện năng vận hành: Khi đường ống thông suốt không bị khí cản trở, tổn thất áp suất theo chiều dài giảm đáng kể, giúp tiết kiệm $10\% - 15\%$ chi phí năng lượng bơm.

• Chống móp đứt đường ống: Khả năng hút khí kịp thời khi ngắt bơm đột ngột giúp triệt tiêu áp suất âm, bảo vệ đường ống không bị móp biến dạng.

Ứng dụng Automatic Air Release Valve DN50 trong thực tế

Sở hữu kích thước DN50 chuẩn hóa, sản phẩm xuất hiện trong nhiều hệ thống hạ tầng quan trọng:

• Hệ thống cấp nước sạch đô thị: Lắp đặt dọc theo tuyến ống truyền dẫn nước thô và nước sạch liên tỉnh.

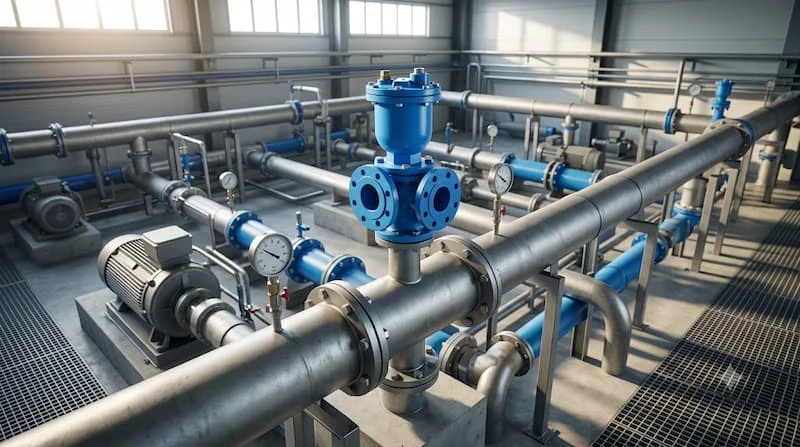

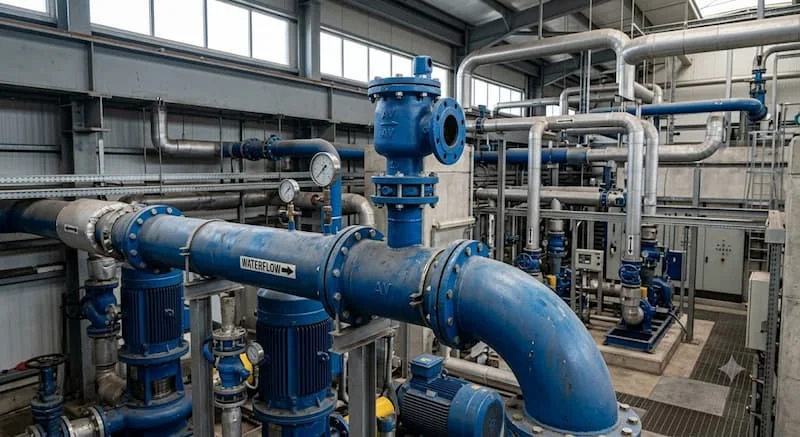

• Nhà máy xử lý nước & Trạm bơm: Bố trí tại đầu ra của các máy bơm công suất lớn nhằm loại bỏ khí ngay khi bơm khởi động.

• Hệ thống HVAC & Chiller: Dùng xả khí tích tụ trong đường ống nước lạnh tuần hoàn của các tòa nhà cao tầng.

• Hệ thống Phòng cháy chữa cháy (PCCC): Đảm bảo đường ống PCCC luôn điền đầy nước sẵn sàng hoạt động mà không bị e khí.

• Hệ thống tưới tiêu nông nghiệp: Bảo vệ các tuyến ống nhựa HDPE/PVC đường kính lớn khỏi bị vỡ do búa nước.

• Nhà máy công nghiệp: Dẫn truyền dung dịch, hóa chất, hệ thống làm mát nhà máy thép, dệt may, thực phẩm.

Sai lầm thường gặp khi lựa chọn và lắp đặt

Nhiều dự án gặp sự cố rò rỉ nước hoặc van không hoạt động do vướng các sai lầm sau:

• Lắp sai vị trí: Không lắp van tại điểm cao nhất của đường ống (High points) hoặc các đoạn ống dốc thay đổi góc nghiêng.

• Chọn sai áp suất làm việc (PN): Lắp van PN10 cho đường ống có áp lực hoạt động thực tế 14 bar khiến van bị biến dạng phao và rò rỉ.

• Không lắp van khóa bên dưới: Thiếu van bi hoặc van cổng bên dưới van xả khí khiến việc tháo lắp bảo trì sau này bắt buộc phải ngừng toàn bộ hệ thống.

• Lắp nghiêng hoặc lộn ngược: Van xả khí bắt buộc phải được lắp đặt theo phương thẳng đứng $90^\circ$ để phao chuyển động chính xác.

• Bỏ qua bước bảo trì định kỳ: Khí bẩn hoặc cặn đọng làm kẹt lỗ xả khí, dẫn đến rò rỉ nước liên tục qua cửa xả.

Cách chọn Automatic Air Release Valve DN50 phù hợp

Để đảm bảo hiệu quả đầu tư, hãy làm theo cách chọn Automatic Air Release Valve DN50 chuẩn kỹ thuật sau:

1. Xác định đường kính ống chính: Quy tắc chung là chọn van xả khí có kích thước bằng $1/8$ đến $1/12$ đường kính ống chính (DN50 thích hợp nhất cho ống chính DN150 - DN300).

2. Xác định áp suất và nhiệt độ: Chọn cấp áp lực PN10, PN16 hay PN25 và kiểm tra nhiệt độ lưu chất để chọn loại gioăng làm kín (EPDM hay Viton).

3. Chọn kiểu kết nối: Dùng kết nối ren cho hệ thống đơn giản áp lực thấp; chọn kết nối mặt bích cho hệ thống công nghiệp áp lực cao.

4. Lựa chọn chất liệu thân van: Dùng gang cho nước sạch/PCCC; dùng inox cho hóa chất/nước thải; dùng đồng cho hệ thống HVAC.

5. Chọn thương hiệu uy tín: Ưu tiên các thương hiệu có chứng nhận chất lượng đã được kiểm chứng tại Việt Nam.

Checklist trước khi mua Automatic Air Release Valve DN50

Hãy kiểm tra kỹ danh sách dưới đây trước khi chốt đơn đặt hàng:

• Kích thước chuẩn DN50 (2 inch / phi 60mm).

• Cấp áp suất PN phù hợp với áp suất làm việc của hệ thống.

• Tiêu chuẩn mặt bích bám sát bản vẽ kỹ thuật (BS, DIN, JIS hoặc ANSI).

• Chất liệu thân van và phao phù hợp với môi chất sử dụng.

• Đầy đủ bộ chứng từ CO-CQ và tem kiểm định (đối với hệ thống PCCC).

• Chính sách bảo hành rõ ràng từ nhà phân phối (tối thiểu 12 tháng).

Báo giá Automatic Air Release Valve DN50 mới nhất (Tham khảo)

Do chi phí nguyên vật liệu và cước vận chuyển biến động, mức giá bán thực tế sẽ thay đổi theo từng thời điểm. Dưới đây là bảng tổng hợp mức báo giá Automatic Air Release Valve DN50 tham khảo:

FAQ - Câu hỏi thường gặp về Automatic Air Release Valve DN50

Automatic Air Release Valve DN50 dùng cho đường ống bao nhiêu inch?

Van xả khí DN50 có kích thước danh nghĩa là 2 inch (phi 60mm). Thiết bị này thường được lắp đặt làm điểm xả khí cho các đường ống chính có đường kính từ 6 inch đến 12 inch (DN150 – DN300).

Van xả khí DN50 có những loại nào?

Sản phẩm được chia thành các loại chính: van xả khí đơn, van xả khí kép, van xả khí kết hợp; phân theo chất liệu bao gồm van gang, van inox và van đồng.

Nên chọn van xả khí gang hay inox?

Chọn van gang cho hệ thống nước sạch, PCCC, HVAC để tối ưu chi phí. Chọn van inox cho hệ thống xử lý hóa chất, nước thải có tính ăn mòn hoặc môi trường yêu cầu an toàn vệ sinh thực phẩm.

Van xả khí DN50 lắp ở vị trí nào trên đường ống?

Van bắt buộc phải được lắp đặt theo phương thẳng đứng tại các điểm cao nhất của tuyến ống, đỉnh gờ dốc, sau các van chặn hoặc ngay tại đầu ra của trạm bơm.

Làm sao để nhận báo giá van xả khí DN50 chính xác?

Bạn chỉ cần chuẩn bị thông tin về chất liệu, kiểu kết nối (ren hay bích), cấp áp lực PN và số lượng yêu cầu, sau đó gửi tới nhà phân phối để nhận bảng báo giá chiết khấu tốt nhất.

Kết luận

Van xả khí DN50 là giải pháp kỹ thuật tối ưu giúp loại bỏ túi khí cản trở, chống hiện tượng búa nước và kéo dài tuổi thọ cho toàn bộ hệ thống đường ống. Việc lựa chọn đúng chủng loại, chất liệu và thi công lắp đặt chuẩn xác sẽ giúp hệ thống của bạn vận hành êm ái, tiết kiệm điện năng và tối thiểu hóa chi phí bảo trì.

Nếu bạn đang tìm kiếm sản phẩm van xả khí DN50 chính hãng đầy đủ giấy tờ CO-CQ với mức giá cạnh tranh nhất, hãy liên hệ ngay với chúng tôi để nhận được hỗ trợ kỹ thuật chuyên sâu và báo giá nhanh chóng đối với van xả khí dn50.
