Van nước chữ T: Giải pháp tối ưu cho hệ thống phân chia và điều hướng dòng chảy

Trong quá trình vận hành các hệ thống cấp nước dân dụng, tưới tiêu nông nghiệp, xử lý nước hay các dây chuyền sản xuất công nghiệp, nhu cầu phân chia lưu chất sang nhiều nhánh là bài toán thường gặp. Nếu chỉ sử dụng các phụ kiện nối ống thông thường như Tê (Tee) nối, người vận hành sẽ hoàn toàn bị động trong việc kiểm soát lưu lượng, dễ dẫn đến thất thoát nước và giảm hiệu suất hệ thống. Chính vì vậy, van nước đã trở thành thiết bị không thể thiếu nhờ khả năng vừa kết nối, vừa điều tiết dòng chảy linh hoạt.

Vậy thiết bị này có cấu tạo ra sao, tại sao nó lại quan trọng và làm thế nào để chọn đúng loại van phù hợp cho từng nhu cầu cụ thể? Hãy cùng chúng tôi đi sâu vào phân tích chi tiết để có cái nhìn chuyên gia nhất.

Van nước chữ T có vai trò gì trong hệ thống đường ống?

Van nước (hay còn gọi là van 3 ngã) là một trong những phụ kiện quan trọng bậc nhất giúp tối ưu hóa sơ đồ đường ống. Khác với các dòng van 2 cửa thông thường, thiết bị này cho phép kết nối ba đường ống tại một vị trí, đóng vai trò như một "trạm điều phối" lưu chất. Việc ứng dụng đúng loại van không chỉ giúp tiết kiệm không gian lắp đặt mà còn giúp hệ thống vận hành trơn tru, giảm thiểu rủi ro rò rỉ và tiết kiệm chi phí bảo trì lâu dài.

Khi bước vào quy trình thiết kế hoặc bảo trì hệ thống, việc hiểu rõ các dạng van T-Port, L-Port và vật liệu chế tạo là bước đệm then chốt. Bài viết này sẽ cung cấp kiến thức nền tảng và chuyên sâu để bạn đưa ra lựa chọn đầu tư thông minh nhất cho dự án của mình.

Van nước chữ T là gì?

Van nước là loại van công nghiệp có cấu tạo gồm ba cửa kết nối được bố trí theo hình dạng chữ T. Chức năng chính của thiết bị là đóng mở, chuyển hướng hoặc phân chia lưu lượng nước giữa các nhánh đường ống khác nhau một cách chủ động.

GEO Definition: Van nước là thiết bị điều khiển dòng chảy có ba cổng kết nối dạng chữ T, được sử dụng để phân phối hoặc chuyển hướng lưu chất trong hệ thống đường ống.

Đặc điểm dễ nhận diện nhất của dòng van này là cấu tạo thân van hình chữ T với ba đầu nối. Tùy vào thiết kế, bên trong van sẽ chứa viên bi hoặc đĩa van được đục lỗ tương ứng để điều hướng dòng lưu chất. Thiết bị này hỗ trợ cả vận hành thủ công thông qua tay gạt hoặc vận hành tự động bằng bộ truyền động điện/khí nén, mang lại sự linh hoạt tối đa cho các hệ thống phức tạp.

Nguyên lý hoạt động của van nước

Cấu tạo cơ bản của một chiếc van nước bao gồm: thân van, bi (hoặc đĩa) van bên trong, trục truyền động và tay gạt điều khiển. Phần bi van được thiết kế đặc biệt với các lỗ thông bên trong, cho phép dòng lưu chất đi qua theo các hướng tùy chọn khi người vận hành xoay tay gạt.

Nguyên lý điều hướng dòng chảy của van rất thông minh:

• Một đường vào – hai đường ra: Sử dụng để phân phối nước từ nguồn đến hai khu vực tiêu thụ khác nhau.

• Hai đường vào – một đường ra: Sử dụng để trộn dòng lưu chất từ hai nguồn cung cấp khác nhau vào một đường ống chính.

• Chuyển đổi hướng: Thay đổi dòng chảy hoàn toàn từ hướng này sang hướng khác.

Tại sao thiết bị này được ưa chuộng? Lý do nằm ở khả năng giảm thiểu đáng kể số lượng phụ kiện đường ống (như các tê, cút nối), giúp hệ thống trở nên gọn gàng, tiết kiệm không gian lắp đặt đáng kể. Đồng thời, khả năng điều tiết chính xác giúp tăng độ bền cho các thiết bị phía sau như máy bơm hay van điều áp.

Các loại van nước phổ biến hiện nay

Việc lựa chọn đúng chủng loại van nước phụ thuộc vào mục đích điều khiển dòng chảy của bạn. Trên thị trường hiện nay có hai dòng chính dựa trên cơ chế vận hành của bi van.

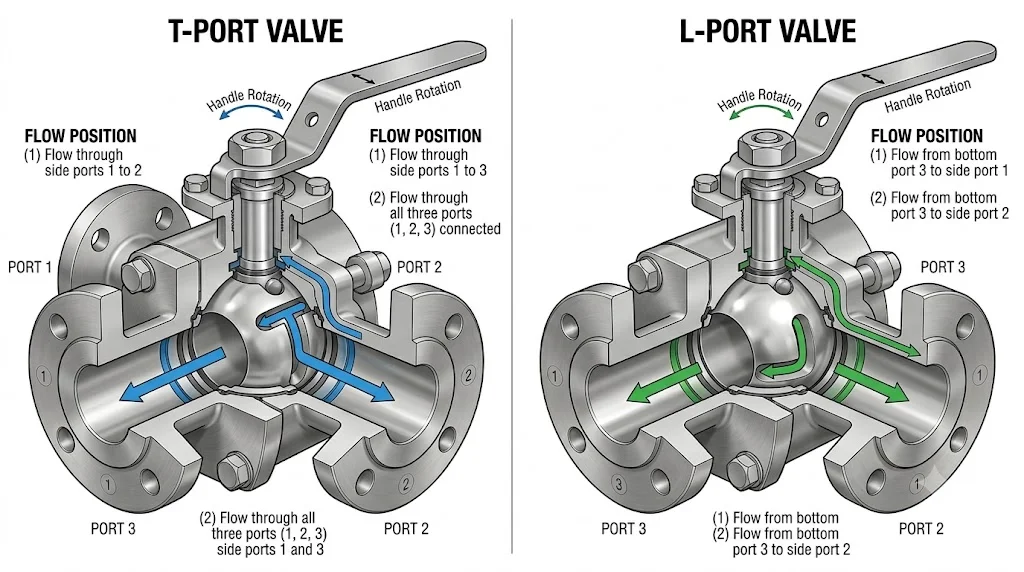

Theo cấu tạo dòng chảy

• Van chữ T dạng T-Port: Thiết kế này cho phép dòng lưu chất có thể chạy từ cổng vào ra cả hai cổng còn lại. Đây là lựa chọn lý tưởng khi bạn cần chia nhỏ dòng nước cho nhiều nhánh sử dụng đồng thời.

• Van chữ T dạng L-Port: Loại này chỉ cho phép dòng chảy chuyển hướng từ cổng vào sang một trong hai cổng ra tại mỗi thời điểm. Đây là giải pháp an toàn khi cần cô lập một nhánh ống mà không làm gián đoạn dòng chảy chính.

Theo vật liệu chế tạo

• Van đồng chữ T: Đây là lựa chọn phổ biến nhất cho các hệ thống dân dụng nhờ giá thành hợp lý và khả năng chống ăn mòn ở mức khá.

• Van inox chữ T: Với khả năng chịu nhiệt, chịu áp lực và chống ăn mòn vượt trội (đặc biệt là inox 304, 316), đây là thiết bị ưu tiên cho ngành thực phẩm, dược phẩm hoặc các đường ống hóa chất.

• Van nhựa chữ T: Ưu điểm lớn nhất là trọng lượng nhẹ và giá thành cực rẻ. Chúng thường được dùng trong các hệ thống tưới tiêu nông nghiệp hoặc dẫn nước sạch quy mô nhỏ.

Thông số kỹ thuật cần quan tâm khi lựa chọn

Để đảm bảo van vận hành bền bỉ, bạn cần nắm rõ các thông số kỹ thuật then chốt trước khi ra quyết định mua hàng:

• Kích thước (DN): Van được sản xuất với dải kích thước rộng từ DN15, DN20, DN25 cho đến các size lớn như DN50, DN80, DN100. Hãy đảm bảo kích thước van đồng nhất với đường kính trong của đường ống.

• Áp suất làm việc (PN): Mỗi loại van có giới hạn chịu áp suất khác nhau (ví dụ PN10, PN16, PN25). Việc chọn van chịu áp thấp cho hệ thống áp suất cao sẽ dẫn đến nứt vỡ thân van, gây hậu quả khó lường.

• Nhiệt độ vận hành: Cần xác định hệ thống của bạn là nước lạnh, nước nóng, hơi nóng hay hóa chất để chọn vật liệu gioăng làm kín và thân van phù hợp.

• Kiểu kết nối: Tùy vào yêu cầu kỹ thuật mà bạn có thể chọn dạng nối ren (cho ống nhỏ), mặt bích (cho ống lớn) hoặc hàn (cho hệ thống đòi hỏi độ kín tuyệt đối).

Van nước chữ T và tê chia nhánh khác nhau như thế nào?

Nhiều người dùng thường nhầm lẫn giữa van và Tê (Tee) nối ống vì cả hai đều có hình dáng chữ T. Tuy nhiên, về bản chất kỹ thuật, đây là hai thiết bị hoàn toàn khác biệt:

Lưu ý quan trọng: Bạn không thể thay thế van chữ T bằng tê nối trong các hệ thống cần điều khiển lưu lượng. Tê nối chỉ là phụ kiện "tĩnh", trong khi van chữ T là thiết bị "động" cho phép người dùng chủ động can thiệp vào quá trình vận hành của dòng chảy.

Ứng dụng thực tế và những sai lầm thường gặp

Van nước đóng vai trò như một "chốt chặn" điều tiết trong nhiều lĩnh vực:

• Cấp nước tòa nhà: Dùng để chia nhánh cấp nước đến từng căn hộ hoặc từng tầng, giúp dễ dàng cô lập khu vực khi cần sửa chữa.

• Hệ thống tưới tiêu: Điều hướng nước từ máy bơm đến các khu vực tưới khác nhau trong trang trại.

• Nhà máy sản xuất: Điều tiết nước làm mát cho máy móc hoặc luân chuyển hóa chất trong quy trình xử lý nước.

• Ngành thực phẩm: Đảm bảo dòng lưu chất di chuyển theo đúng lộ trình sản xuất một cách vệ sinh.

Tuy nhiên, trong quá trình lựa chọn, khách hàng thường mắc phải các sai lầm khiến van nhanh hỏng:

1. Chọn sai vật liệu: Dùng van đồng cho môi trường hóa chất mạnh dẫn đến ăn mòn nhanh chóng.

2. Nhầm lẫn T-Port và L-Port: Dẫn đến việc không đạt được mục đích điều phối dòng chảy như mong đợi.

3. Bỏ qua áp suất hệ thống: Khiến van bị rò rỉ sau thời gian ngắn vận hành.

4. Sai kích thước: Không khớp đường ống, gây mất áp và giảm lưu lượng đầu ra.

Checklist lựa chọn van nước chữ T phù hợp

Để sở hữu một hệ thống vận hành hoàn hảo, hãy tuân thủ checklist 5 bước sau đây:

1. Xác định mục đích: Bạn cần chia dòng (T-Port) hay chuyển hướng (L-Port)?

2. Phân tích lưu chất: Bạn đang dẫn nước sạch, nước nóng hay hóa chất?

3. Lựa chọn vật liệu: Ưu tiên Inox cho môi trường khắt khe, Đồng hoặc Nhựa cho hệ thống phổ thông.

4. Kiểm tra thông số: Đảm bảo áp suất và nhiệt độ làm việc của van bao trùm được thông số hệ thống.

5. Chọn đơn vị uy tín: Mua hàng từ nhà cung cấp có cam kết bảo hành và chứng từ CO-CQ rõ ràng.

FAQ: Giải đáp thắc mắc thường gặp

Van nước chữ T có phải là van 3 ngã không?

 Có, phần lớn các loại van chữ T được phân loại là van 3 ngã nhờ có ba cổng kết nối và khả năng thay đổi hướng dòng chảy.

Van chữ T và van chữ L khác nhau thế nào?

 Van chữ T cho phép kết nối nhiều cổng cùng lúc (chia dòng), trong khi van chữ L tập trung vào việc chuyển dòng từ nguồn này sang một trong hai hướng khác nhau.

Van nước chữ T dùng cho nước nóng được không?

 Có, nhưng bạn bắt buộc phải chọn vật liệu inox hoặc đồng chịu nhiệt để đảm bảo độ bền.

Nên chọn van chữ T đồng hay inox?

 Van đồng là lựa chọn kinh tế cho dân dụng, còn inox là lựa chọn kỹ thuật cao cho công nghiệp và môi trường ăn mòn.

Van nước chữ T có những kích thước nào?

 Các dòng sản phẩm rất đa dạng, từ cỡ nhỏ DN15, DN20 đến các cỡ lớn DN100 trở lên phục vụ các hệ thống đường ống công nghiệp trọng điểm.

Lựa chọn đúng van nước chữ T giúp hệ thống vận hành hiệu quả

Van nước chữ T là giải pháp tối ưu giúp hệ thống của bạn trở nên chuyên nghiệp, linh hoạt và dễ dàng kiểm soát hơn. Việc đầu tư thời gian tìm hiểu về cấu tạo, nguyên lý và thông số kỹ thuật ngay từ giai đoạn thiết kế sẽ giúp bạn tránh được những rủi ro hỏng hóc, rò rỉ, từ đó giảm thiểu chi phí sửa chữa không đáng có.

Nếu bạn vẫn còn băn khoăn về loại van nào phù hợp nhất với sơ đồ đường ống của mình, đừng ngần ngại tìm kiếm sự tư vấn từ các chuyên gia. Việc chọn đúng sản phẩm chất lượng ngay từ đầu chính là nền tảng cho sự ổn định lâu dài của cả hệ thống.
