Van Đóng Ngắt Nước – Thiết Bị Nhỏ Nhưng Quyết Định Hiệu Quả Hệ Thống

Van Đóng Ngắt Nước – Thiết Bị Nhỏ Nhưng Quyết Định Hiệu Quả Hệ Thống

Hãy tưởng tượng một ngày hệ thống đường ống gặp sự cố rò rỉ nghiêm trọng, nước tràn lê láng và bạn cần khóa nước khẩn cấp nhưng tay gạt bị kẹt cứng. Hoặc trong các nhà máy sản xuất, việc bảo trì máy bơm, bồn chứa hay kiểm soát lưu lượng dòng chảy phải tạm dừng chỉ vì một chiếc van bị rò rỉ. Đó là những tình huống thực tế cho thấy tầm quan trọng cốt lõi của một thiết bị tưởng chừng rất nhỏ: van đóng ngắt nước.

Trong thực tế, nhiều chủ đầu tư và đơn vị thi công thường chỉ quan tâm đến giá thành mà bỏ qua việc tìm hiểu loại van nào thực sự phù hợp với đặc tính vận hành. Việc chọn sai loại van, sai vật liệu không chỉ khiến hệ thống nhanh chóng xuống cấp, gây thất thoát tài nguyên mà còn tiềm ẩn nguy cơ mất an toàn cho toàn bộ công trình. Van đóng ngắt nước chính là "người gác cổng" vĩ đại trong hệ thống cấp nước dân dụng và công nghiệp, đóng vai trò then chốt giúp kiểm soát dòng chảy hiệu quả và đảm bảo an toàn vận hành tuyệt đối.

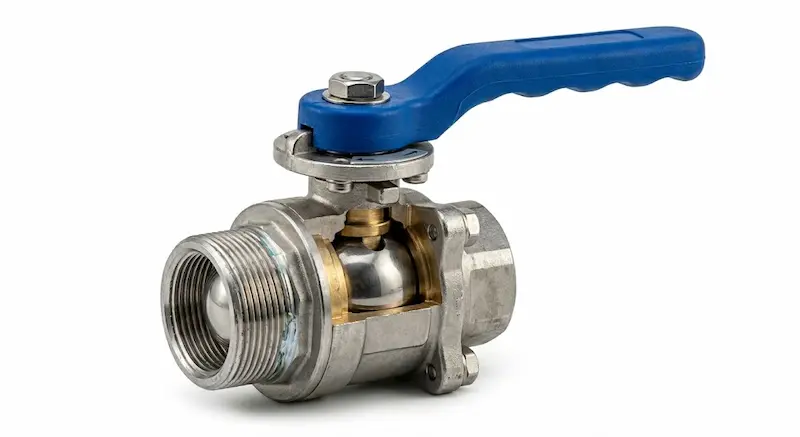

Van Đóng Ngắt Nước Là Gì?

Để tối ưu hóa hệ thống đường ống, trước hết chúng ta cần hiểu rõ bản chất van đóng ngắt nước là gì. Đây là một thiết bị cơ khí chuyên dụng được lắp đặt trực tiếp trên đường ống dẫn chất lỏng. Chức năng cốt lõi của thiết bị này bao gồm ba nhiệm vụ chính: cho phép mở hoàn toàn để dòng chảy đi qua, đóng kín tuyệt đối để ngăn chặn dòng nước, và cô lập từng khu vực, module riêng lẻ trong hệ thống khi cần thực hiện công tác sửa chữa, bảo trì định kỳ.

Vai trò của thiết bị này vượt xa việc chỉ tắt/mở nước thông thường. Trong các hệ thống quy mô lớn, chúng giúp điều tiết áp lực, bảo vệ các thiết bị đắt tiền phía sau như máy bơm, đồng hồ đo lưu lượng hay van giảm áp khỏi hiện tượng búa nước. Đồng thời, việc ngăn chặn rò rỉ hiệu quả từ van giúp hạn chế tối đa tình trạng thất thoát nước, tối ưu chi phí vận hành cho doanh nghiệp.

Để nhận biết thiết bị này trên hệ thống, người ta thường dựa vào các bộ phận điều khiển trực quan bằng cơ học như tay gạt, vô lăng (tay quay) hoặc các bộ truyền động tự động bằng điện, khí nén. Chúng được thiết kế vô cùng đa dạng về kích cỡ, trải dài từ các size nhỏ phục vụ gia đình như DN15, DN20 cho đến các kích thước khổng lồ phục vụ công nghiệp như DN1000.

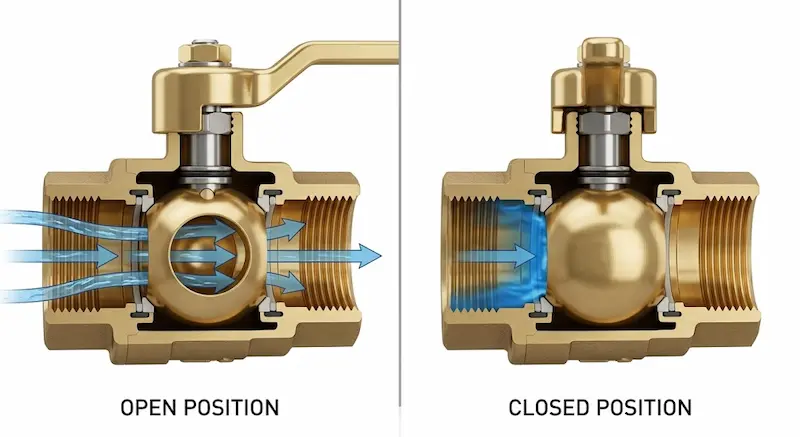

Nguyên Lý Hoạt Động Của Van Đóng Ngắt Nước

Cơ chế vận hành của van đóng ngắt nước dựa trên nguyên lý chuyển động cơ học nhằm thay đổi diện tích tiết diện của lòng ống. Khi người vận hành tác động một lực lên bộ phận điều khiển (như xoay vô lăng hoặc gạt tay điều khiển), lực này sẽ truyền thông qua trục van đến bộ phận đóng mở chính nằm bên trong thân van. Tùy thuộc vào kết cấu, bộ phận này có thể là một viên bi có lỗ khoét (van bi), một đĩa dẹt (van bướm, van cổng) hoặc một nút hình nêm (van cầu). Bộ phận này dịch chuyển để che kín hoàn toàn hoặc giải phóng khoảng trống cho dòng nước đi qua.

Lý do giúp loại van này có khả năng đóng kín nước tuyệt đối, không rò rỉ dù chịu áp lực lớn nằm ở cấu trúc làm kín thông minh. Bên trong van luôn tích hợp hệ thống gioăng làm kín (Seat) được chế tạo từ các vật liệu có độ đàn hồi và chịu bám dính cao như Teflon (PTFE), EPDM hoặc bằng kim loại chịu lực (Metal Seat). Khi van ở trạng thái đóng, bề mặt của đĩa van hoặc bi van sẽ ép chặt vào gioăng làm kín, triệt tiêu hoàn toàn các khe hở li ti.

Tuy nhiên, hiệu quả đóng ngắt thực tế của thiết bị còn phụ thuộc chặt chẽ vào các yếu tố kỹ thuật sau:

• Áp suất hệ thống: Áp suất quá cao vượt ngưỡng thiết kế có thể gây biến dạng gioăng hoặc kẹt đĩa van.

• Chất lượng vật liệu: Thân van và các chi tiết chuyển động phải chịu được tính ăn mòn của môi trường lưu chất.

• Nhiệt độ môi trường: Nhiệt độ quá cao có thể làm mềm các loại gioăng cao su, giảm độ kín khít.

• Độ chính xác chế tạo: Bề mặt tiếp xúc giữa phần cơ học chuyển động và phần tĩnh càng chính xác thì khả năng chống rò rỉ càng cao.

Các Loại Van Đóng Ngắt Nước Phổ Biến Hiện Nay

Trên thị trường hiện nay, cấu trúc của van đóng ngắt nước được chia thành nhiều dòng sản phẩm khác nhau nhằm phục vụ cho từng mục đích chuyên biệt. Việc hiểu rõ ưu điểm và ứng dụng của từng loại sẽ giúp bạn đưa ra quyết định chính xác nhất.

Van bi (Ball Valve)

• Ưu điểm: Khả năng đóng mở cực nhanh chỉ bằng một thao tác gạt 90 độ. Cấu trúc bi rỗng giúp lòng van khi mở hoàn toàn không gây cản trở dòng chảy, giữ tổn thất áp suất ở mức thấp nhất. Độ kín khít của van bi được đánh giá là hàng đầu nhờ cấu trúc gioăng ôm sát quả bi.

• Ứng dụng: Sử dụng rộng rãi trong hệ thống nước sạch dân dụng, các đường ống nhánh công nghiệp nhẹ và các ứng dụng cần đóng ngắt nhanh.

Van bướm (Butterfly Valve)

• Ưu điểm: Thiết kế thân van cực kỳ mỏng, trọng lượng nhẹ giúp giảm tải trọng lên hệ thống đỡ ống. Chi phí đầu tư thấp hơn rất nhiều so với các dòng van khác cùng kích thước, đặc biệt là các size lớn.

• Ứng dụng: Thích hợp cho các đường ống có đường kính lớn trong nhà máy xử lý nước, hệ thống thông gió, điều hòa không khí (HVAC) và hệ thống phòng cháy chữa cháy (PCCC).

Van cổng (Gate Valve / Sluice Valve)

• Ưu điểm: Khi mở hoàn toàn, cánh van được kéo lên hết phía trên, giúp dòng chảy đi qua đường thẳng hoàn toàn không bị cản trở hay giảm lưu lượng. Van vận hành đóng mở từ từ bằng vô lăng giúp triệt tiêu hiện tượng búa nước nguy hiểm.

• Ứng dụng: Chủ yếu dùng cho các đường trục chính của hệ thống cấp nước đô thị, trạm bơm nước thô, nơi chỉ yêu cầu đóng hoặc mở hoàn toàn chứ không dùng để điều tiết.

Van cầu (Globe Valve)

• Ưu điểm: Khả năng điều tiết lưu lượng cực kỳ chính xác và dòng chảy có tính ổn định cao. Thiết kế dòng chảy chuyển hướng bên trong thân van giúp kiểm soát áp lực tốt, đóng ngắt bền bỉ ngay cả trong điều kiện áp suất cao.

• Ứng dụng: Phù hợp cho các vị trí cần khống chế lượng nước dòng chảy chi tiết hoặc hệ thống nước nóng, lò hơi.

Phân Loại Theo Vật Liệu Chế Tạo

Vật liệu cấu thành quyết định trực tiếp đến tuổi thọ và môi trường làm việc của van đóng ngắt nước. Việc lựa chọn sai vật liệu có thể dẫn đến hiện tượng ăn mòn hoặc nứt vỡ van.

• Van Đồng (Bronze/Brass): Dòng van này có khả năng chống oxy hóa rất tốt trong môi trường nước thông thường, dẻo dai và dễ gia công đường ren chuẩn xác. Thiết bị này phổ biến nhất trong các hệ thống dân dụng, tòa nhà và chung cư nhỏ.

• Van Gang (Cast Iron): Sở hữu khả năng chịu lực va đập cơ học rất tốt và chịu được áp lực nén cao. Nhờ giá thành hợp lý trên các kích thước lớn, van gang được ứng dụng chủ yếu trong công nghiệp đường ống và hạ tầng cấp thoát nước đô thị.

• Van Inox (Stainless Steel 304/316): Đây là dòng van cao cấp với khả năng chống ăn mòn hóa học tuyệt đối, chịu nhiệt độ cao và có độ bóng bề mặt tốt chống bám bẩn. Sản phẩm chuyên dùng trong nhà máy hóa chất, xử lý nước thải nguy hại, ngành thực phẩm và nước giải khát.

• Van Nhựa (Nhựa PVC, UPVC, PPH): Có ưu điểm là trọng lượng siêu nhẹ, kháng hoàn toàn các hóa chất ăn mòn thông thường và giá thành rẻ. Dòng van này thường được sử dụng nhiều trong nuôi trồng thủy sản, xử lý nước bể bơi và hệ thống tưới tiêu tự động.

Những Thông Số Quan Trọng Khi Chọn Van Đóng Ngắt Nước

Khi lựa chọn van đóng ngắt nước, người kỹ sư không thể chọn theo cảm tính mà phải dựa trên các thông số kỹ thuật chuẩn hóa quốc tế:

• Kích thước định danh (Nominal Diameter): Thường ký hiệu là DN. Bạn cần chọn van có DN khớp với kích thước của đường ống. Các size phổ biến bao gồm DN15, DN20, DN25 cho dân dụng và DN50, DN100, DN200 trở lên cho công nghiệp.

• Áp suất làm việc (Pressure Nominal): Ký hiệu là PN. Đây là áp suất tối đa mà van có thể chịu được khi vận hành liên tục ở nhiệt độ tiêu chuẩn. Thông dụng nhất là PN10 (10 bar), PN16 (16 bar) và PN25 (25 bar). Chọn van có PN thấp hơn áp suất đỉnh của bơm sẽ gây hỏng van.

• Nhiệt độ làm việc: Xác định lưu chất là nước lạnh thông thường hay nước nóng (hệ thống năng lượng mặt trời, lò hơi) để chọn vật liệu gioăng phù hợp. Gioăng EPDM chịu được khoảng 120°C, trong khi Teflon (PTFE) có thể chịu tới 200°C.

• Kiểu kết nối: Kết nối ren thường dùng cho van kích thước nhỏ từ DN50 trở xuống nhờ sự tiện lợi khi lắp đặt. Trong khi đó, kết nối mặt bích hoặc kết nối kiểu Wafer, Lug khuyên dùng cho các size lớn từ DN50 trở lên để chịu lực tốt hơn và đảm bảo độ kín khít cao.

So Sánh Van Bi Và Van Bướm Trong Hệ Thống Nước

Đây là hai dòng van đóng ngắt nước có tỷ lệ xuất hiện cao nhất trong thực tế, khiến người tiêu dùng thường phân vân khi lựa chọn. Hãy cùng đặt chúng lên bàn cân chi tiết:

• Về Giá thành: Ở các kích thước nhỏ dưới DN50, van bi có giá thành rất hợp lý. Tuy nhiên, khi kích thước tăng lên từ DN100 trở lên, van bướm chiếm ưu thế tuyệt đối về mặt kinh tế nhờ lượng vật liệu chế tạo ít hơn, giúp tối ưu chi phí.

• Về Độ kín khít: Van bi vượt trội hơn nhờ cấu trúc cơ học dạng quả cầu lăn trên đệm kín tròn, hạn chế tối đa nguy cơ rò rỉ ngược lưu chất. Van bướm đĩa phẳng xoay dọc trục có thể bị giảm độ kín sau thời gian dài sử dụng nếu có rác hoặc cặn bám vào gioăng cao su viền thân.

• Về Tuổi thọ và Bảo trì: Van bi có cấu trúc kín nên các chi tiết bên trong ít bị mài mòn bởi dòng chảy, tuổi thọ cao nhưng khi hỏng khó thay linh kiện rời. Van bướm dễ bị mài mòn cánh van hơn nhưng việc thay thế gioăng cao su làm kín lại cực kỳ đơn giản và chi phí thấp.

Lời khuyên từ chuyên gia:

• Nên chọn van bi khi: Hệ thống yêu cầu độ kín khít tuyệt đối 100%, áp suất làm việc cao và kích thước đường ống ở mức nhỏ hoặc trung bình.

• Nên chọn van bướm khi: Thiết kế đường ống có không gian chật hẹp, kích thước đường ống lớn và ngân sách đầu tư cần được tối ưu tối đa.

Tại Sao Cùng Là Van Đóng Ngắt Nước Nhưng Giá Khác Nhau?

Rất nhiều khách hàng thắc mắc tại sao cùng một loại van, cùng một kích cỡ kích thước nhưng báo giá giữa các đơn vị hoặc các thương hiệu lại có sự chênh lệch từ vài lần cho đến hàng chục lần. Bí mật nằm ở ba giá trị cốt lõi sau:

Khác biệt lớn về vật liệu và công nghệ đúc

Một chiếc van bằng đồng thau nguyên chất, đúc áp lực cao, không chứa tạp chất chì bảo vệ sức khỏe sẽ có giá hoàn toàn khác loại van đồng tạp chất pha lẫn kẽm tái chế dễ bị giòn gãy. Tương tự, van inox chuẩn SUS304 hoặc SUS316 có khả năng kháng axit vượt trội so với các loại inox pha tạp bị hút nam châm trên thị trường.

Yếu tố thương hiệu và xuất xứ (Origin)

Các sản phẩm van đóng ngắt nhập khẩu từ các quốc gia có nền công nghiệp lâu đời như Nhật Bản, Hàn Quốc hoặc các nước Châu Âu luôn có giá thành cao do họ sở hữu quy trình kiểm soát chất lượng khắt khe. Ngược lại, các sản phẩm từ Trung Quốc hoặc sản xuất nội địa Việt Nam có lợi thế lớn về khoảng cách địa lý và chi phí nhân công nên giá thành sẽ mềm hơn rất nhiều, phù hợp cho phân khúc công trình phổ thông.

Tiêu chuẩn sản xuất quốc tế

Van cao cấp bắt buộc phải tuân theo và đạt chứng nhận của các tiêu chuẩn khắt khe như ANSI (Mỹ), DIN (Đức), BS (Anh), hoặc JIS (Nhật Bản). Để đạt được các chứng chỉ này, sản phẩm phải trải qua các bài kiểm tra phá hủy, thử áp suất thủy tĩnh nghiêm ngặt, đảm bảo không rò rỉ hay nứt vỡ ở điều kiện khắc nghiệt – điều mà các dòng van rẻ tiền không bao giờ có được.

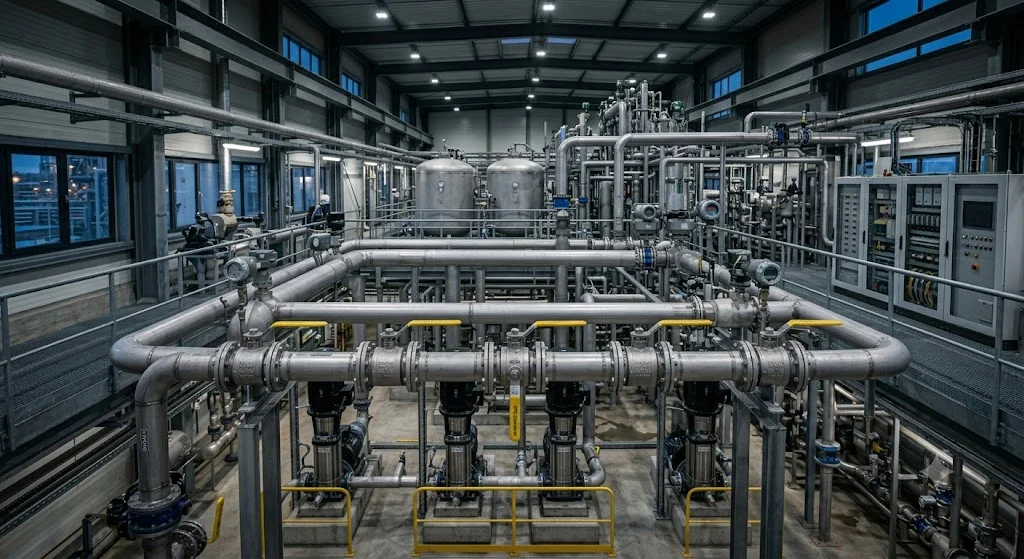

Van Đóng Ngắt Được Sử Dụng Trong Những Hệ Thống Nào?

Thiết bị này có mặt trong hầu hết mọi khía cạnh của đời sống và sản xuất công nghiệp:

• Hệ Thống Nước Sinh Hoạt: Lắp đặt tại vị trí sau đồng hồ tổng của căn hộ chung cư, biệt thự, nhà phố hoặc đầu nguồn các thiết bị vệ sinh để khóa nước khi cần sửa chữa thiết bị lẻ.

• Hệ Thống Cấp Nước Công Nghiệp: Nằm trong mạng lưới đường ống truyền tải nước sạch của các nhà máy sản xuất, khu chế xuất, đảm bảo cung cấp lưu lượng nước liên tục phục vụ dây chuyền.

• Hệ Thống Phòng Cháy Chữa Cháy (PCCC): Đây là phân khúc yêu cầu cực cao về độ tin cậy. Van được lắp tại các trạm bơm chữa cháy, các đường ống trục dẫn đến hệ thống đầu phun tự động Sprinkler, luôn sẵn sàng mở hoàn toàn khi có sự cố hỏa hoạn.

• Hệ Thống Điều Hòa Không Khí và Thông Gió (HVAC): Ứng dụng trong các vòng tuần hoàn nước lạnh của hệ thống Chiller trung tâm, tháp giải nhiệt nhằm điều chỉnh lượng nước làm mát.

• Hệ Thống Xử Lý Nước: Bao gồm nhà máy sản xuất nước sạch và các trạm xử lý nước thải tập trung, nơi van phải làm việc liên tục với các môi trường chứa hóa chất lọc hoặc bùn thải ăn mòn.

Những Sai Lầm Thường Gặp Khi Chọn Van Đóng Ngắt

Dưới đây là tổng hợp những sai lầm kinh điển từ thực tế vận hành mà các kỹ sư và chủ nhà thường xuyên mắc phải, dẫn đến những thiệt hại kinh tế không đáng có:

• Chọn sai kích thước đường ống: Nhiều người đo đường kính ngoài của ống nhựa rồi mua van có kích thước tương đương, dẫn đến việc van bị rộng hoặc chật. Việc chọn sai kích thước buộc phải dùng bầu thu hoặc bầu phình, làm bóp nghẹt dòng chảy, tăng tổn thất áp suất và khiến bơm phải làm việc quá tải.

• Chọn sai vật liệu lưu chất: Việc dùng van gang thông thường cho môi trường nước biển, nước chứa hóa chất ăn mòn hay dùng van nhựa cho hệ thống nước nóng là sai lầm phổ biến. Kết quả là van bị ăn mòn rỗ thân, mủn gioăng và rò rỉ chỉ sau vài tháng sử dụng.

• Không quan tâm đến áp suất làm việc thực tế: Lắp đặt một chiếc van có tiêu chuẩn PN10 vào hệ thống đường ống chung cư cao tầng có áp suất đỉnh lên tới 14-15 bar sẽ khiến đĩa van bị biến dạng, gây kẹt hoặc tệ hơn là nổ vỡ thân van, làm ngập lụt toàn bộ tòa nhà.

• Ham rẻ mua van trôi nổi, kém chất lượng: Van giá rẻ thường có phần thân mỏng, gioăng làm bằng cao su tạp chất nhanh bị lão hóa. Hậu quả là chi phí nhân công đập phá tường để thay thế chiếc van hỏng sau này còn cao gấp hàng chục lần số tiền tiết kiệm được khi mua van rẻ ban đầu.

Hướng Dẫn Chọn Van Đóng Ngắt Phù Hợp

Để giúp bạn lựa chọn chính xác thiết bị, hãy áp dụng quy trình 5 bước chuẩn chuyên gia sau:

• Bước 1: Xác định rõ môi trường làm việc thực tế. Lưu chất đi qua van là gì? Nước sạch sinh hoạt, nước nóng năng lượng mặt trời, nước thải sinh hoạt hay nước có lẫn hóa chất?

• Bước 2: Xác định kích thước kỹ thuật của đường ống. Cần tra cứu bảng quy đổi kích thước ống từ inch, mm sang kích thước định danh DN để đảm bảo tính đồng bộ hoàn toàn.

• Bước 3: Xác định áp suất vận hành lớn nhất của hệ thống. Kiểm tra áp suất của bơm để chọn van có chỉ số PN lớn hơn áp suất hoạt động tối thiểu 20% nhằm đảm bảo hệ số an toàn.

• Bước 4: Lựa chọn vật liệu phù hợp với ngân sách và kỹ thuật. Hệ thống dân dụng ưu tiên chọn đồng hoặc nhựa; hệ thống công nghiệp nước sạch chọn gang; môi trường hóa chất và thực phẩm nên chọn inox.

• Bước 5: Xác định kiểu kết nối với ống. Lựa chọn nối ren để dễ thay thế cho ống nhỏ hoặc dùng kết nối mặt bích để đảm bảo độ bền vững chịu lực cho đường ống lớn.

Để thuận tiện cho quá trình mua sắm đường ống vật tư, bạn có thể tham khảo thêm thông tin chi tiết về các giải pháp đồng bộ tại các bài viết chuyên sâu của chúng tôi qua đường dẫn

Checklist Trước Khi Mua Van

Để chắc chắn không xảy ra sai sót trước khi ký biên bản mua hàng hoặc phê duyệt vật tư, hãy kiểm tra kỹ checklist sau:

• Đúng kích thước: Kích thước DN của van trùng khớp hoàn toàn với thiết kế đường ống.

• Đúng vật liệu: Thân van và gioăng đáp ứng đúng tiêu chuẩn hóa chất hoặc nhiệt độ của dòng nước.

• Đúng áp suất: Chỉ số PN của van lớn hơn hoặc bằng áp suất làm việc tối đa của hệ thống.

• Đúng nhiệt độ: Vật liệu chịu được mức nhiệt độ cao nhất của lưu chất (nhất là hệ thống nước nóng).

• Có chứng từ CO-CQ: Có giấy chứng nhận xuất xứ và chứng nhận chất lượng đối với hàng nhập khẩu.

• Có bảo hành: Sản phẩm có phiếu bảo hành chính hãng từ nhà sản xuất với thời gian rõ ràng.

• Nhà cung cấp uy tín: Đơn vị bán hàng có đội ngũ kỹ thuật hỗ trợ tư vấn và xử lý sự cố khi cần thiết.

Câu Hỏi Thường Gặp Về Van Đóng Ngắt

Van đóng ngắt dùng để làm gì?

 Thiết bị này được dùng với mục đích chính là đóng hoàn toàn hoặc mở toàn bộ dòng lưu chất trong hệ thống đường ống dẫn, giúp kiểm soát việc cung cấp nước hoặc cô lập các đoạn ống phục vụ sửa chữa.

Loại van nào đóng kín nước tốt nhất hiện nay?

 Van bi là loại van có độ kín khít tốt nhất nhờ thiết kế quả bi bóng nhẵn được ép chặt vào lòng gioăng Teflon định hình, ngăn chặn hoàn toàn dòng nước đi qua mà không lo rò rỉ rỉ giọt.

Van đóng ngắt nước có dùng cho hệ thống nước nóng được không?

 Hoàn toàn được. Tuy nhiên, bạn phải chọn loại van có thân bằng đồng hoặc inox, kết hợp với gioăng làm kín bằng Teflon chịu nhiệt. Không sử dụng van nhựa PVC thông thường hoặc van có gioăng cao su thường vì chúng sẽ bị chảy, biến dạng ở nhiệt độ cao.

Bao lâu thì chúng ta nên tiến hành bảo trì van một lần?

 Thời gian bảo trì lý tưởng là từ 6 đến 12 tháng một lần. Công tác bảo trì bao gồm việc lau chùi phần ty van, tra thêm mỡ bôi trơn vào trục vận hành và thực hiện thao tác đóng mở thử nghiệm vài lần để tránh hiện tượng kẹt cứng do cặn bám lâu ngày.

Khi nào nên chọn van đồng và khi nào nên dùng van inox?

 Nên chọn van đồng cho hệ thống nước sinh hoạt gia đình, văn phòng vì giá thành vừa phải và độ bền cao trong môi trường nước trung tính. Nên ưu tiên chọn van inox khi hệ thống là nước nhiễm mặn, nước ngầm chưa xử lý, hóa chất hoặc hệ thống đòi hỏi tiêu chuẩn vệ sinh an toàn thực phẩm nghiêm ngặt.

Kết Luận

Van đóng ngắt tuy chỉ là một cấu phần nhỏ bé trong tổng thể một công trình xây dựng hay một nhà máy vận hành, nhưng vai trò quyết định của nó đến sự an toàn và hiệu quả dòng chảy là không thể bàn cãi. Đầu tư một chiếc van chất lượng, phù hợp với thông số kỹ thuật chính là giải pháp thông minh giúp bảo vệ toàn bộ tài sản, tối ưu hóa năng lượng và giảm thiểu chi phí sửa chữa rò rỉ trong tương lai.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về van đóng ngắt nước
