Foot Check Valve – bộ phận nhỏ nhưng quan trọng trong hệ thống bơm

Trong thực tế thi công hệ thống cấp nước, một tình huống thường gặp là máy bơm được đặt cao hơn nguồn nước. Khi hệ thống dừng hoạt động, lượng nước bên trong đường ống hút có xu hướng chảy ngược trở lại xuống bể chứa. Điều này dẫn đến việc trong lần khởi động tiếp theo, máy bơm gặp khó khăn khi hút nước hoặc buộc người vận hành phải thực hiện thao tác mồi lại rất mất thời gian.

Chính tại thời điểm này, foot check valve phát huy vai trò quyết định của mình. Thiết bị này thường được lắp đặt cố định ở phần cuối của đường ống hút chìm trong nguồn nước, cho phép chất lỏng di động đi theo một chiều duy nhất hướng về phía bơm, đồng thời ngăn chặn tuyệt đối tình trạng dòng chảy ngược để duy trì cột nước ổn định bên trong đường ống. Ngoài ra, nhiều dòng sản phẩm còn được tích hợp thêm phần lưới lọc rác tiện lợi.

Việc đầu tư một thiết bị foot check valve chuẩn xác không chỉ giúp máy bơm hoạt động ổn định mà còn tránh khỏi các sự cố cháy do chạy khô. Trước khi lựa chọn, bạn cần cân nhắc kỹ lưỡng về kích thước, vật liệu và kiểu kết nối phù hợp với công trình.

Kiến thức nền

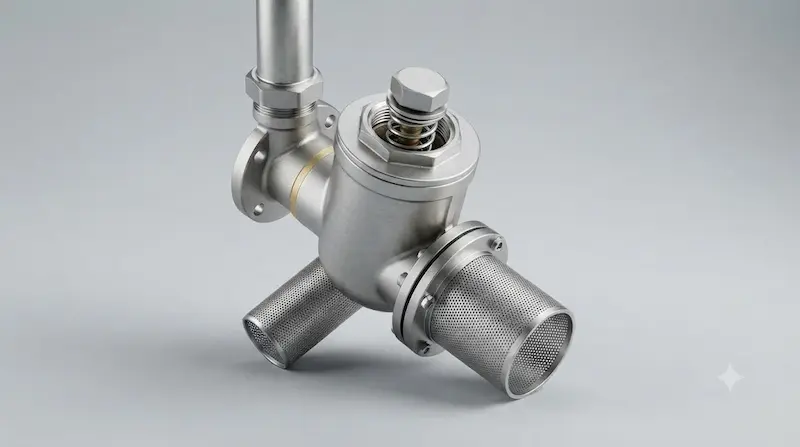

Foot Check Valve là gì?

Foot check valve là một loại van một chiều được lắp ở đầu dưới của đường ống hút, thường gần nguồn chất lỏng. Van cho phép chất lỏng đi vào đường ống theo một chiều nhưng hạn chế dòng chảy ngược khi máy bơm dừng. Foot check valve thường được sử dụng để hỗ trợ duy trì nước trong đường ống hút và giảm nguy cơ mất mồi bơm.

Hiểu theo cấu trúc tên gọi, "Foot" đại diện cho phần chân hoặc đầu cuối của đường ống, còn "Check valve" chính là kết cấu van một chiều quen thuộc. Vị trí lắp đặt đặc trưng của van nằm ở điểm thấp nhất của hệ thống hút. Trong thuật ngữ chuyên ngành kỹ thuật, thiết bị này còn được gọi dưới nhiều cái tên khác nhau như van chân, van một chiều chân, van chân bơm hoặc foot valve.

Cần lưu ý một điểm quan trọng trong kỹ thuật là không phải mọi loại foot valve trên thị trường đều tích hợp sẵn lưới lọc rác (strainer). Tùy thuộc vào model và nhà sản xuất, một số dòng chuyên dụng sẽ có lưới lọc đi kèm để ngăn cặn bẩn, trong khi một số dòng công nghiệp thiết kế rời.

Cấu tạo và nguyên lý hoạt động của foot check valve

Cấu tạo cơ bản

Một thiết bị foot check tiêu chuẩn thường bao gồm các thành phần chính sau đây:

• Thân van chịu lực cấu thành từ gang, đồng, inox hoặc nhựa.

• Bộ phận đóng/mở (đĩa van hoặc nắp lật) ngăn dòng ngược.

• Hệ thống lò xo trợ lực (nếu là loại lò xo đàn hồi).

• Gioăng làm kín cao su hoặc PTFE giúp chống rò rỉ.

• Lưới lọc/strainer tích hợp sẵn ở phần chân để chặn cặn thô.

• Đầu kết nối ren hoặc bích tương thích với đường ống.

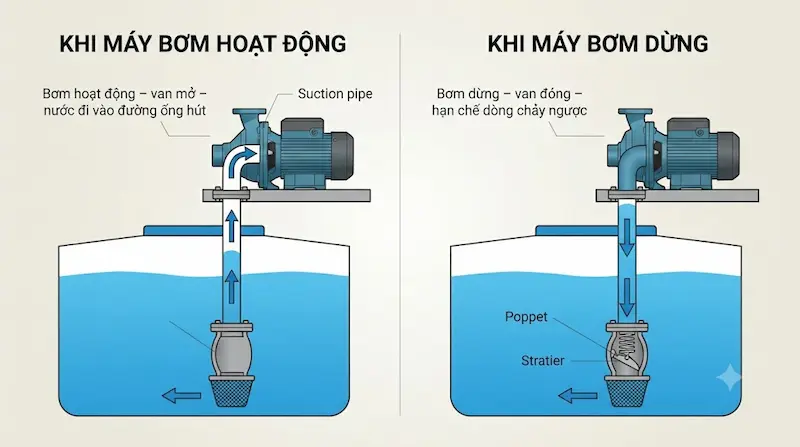

Nguyên lý hoạt động

Khi máy bơm bắt đầu khởi động, sự chênh lệch áp suất tạo ra sẽ tác động lực làm bộ phận đóng mở dịch chuyển khỏi vị trí ban đầu. Lúc này, dòng chất lỏng từ nguồn sẽ đi xuyên qua foot check valve đi vào đường ống hút để cấp cho bơm.

Ngược lại, ngay thời điểm máy bơm ngừng chạy, cột nước trong ống có xu hướng quay ngược về nguồn do trọng lực. Lập tức, áp lực dòng chảy cùng hệ thống lò xo sẽ đẩy bộ phận đóng/mở trở lại vị trí đóng kín. Van chặn đứng dòng nước chảy ngược, giúp giữ nguyên lượng nước mồi cần thiết trong đường ống cho lần vận hành tiếp theo.

Phân tích chuyên sâu

Các loại foot check phổ biến

Foot check bằng gang

Sản phẩm sở hữu kết cấu thân van cực kỳ chắc chắn, chịu lực tốt và thường được ứng dụng trong các hệ thống cấp nước quy mô lớn. Chi phí của dòng gang thường dễ tiếp cận hơn so với các vật liệu cao cấp như inox, là lựa chọn tối ưu cho hệ thống công nghiệp và trạm bơm nước thô.

Foot check bằng inox

Inox mang lại ưu thế tuyệt đối về khả năng chống ăn mòn và kháng oxy hóa. Loại van này là giải pháp kỹ thuật bắt buộc cho các môi trường có tính ăn mòn cao, nhà máy hóa chất hoặc hệ thống xử lý nước yêu cầu tiêu chuẩn vệ sinh khắt khe.

Foot check bằng đồng

Dòng van này cực kỳ phổ biến trong các hệ thống cấp nước dân dụng quy mô nhỏ. Thiết kế thường sử dụng kiểu nối ren tiện lợi, kích thước nhỏ gọn giúp quá trình lắp đặt và bảo trì diễn ra nhanh chóng.

Foot check nhựa

Chất liệu nhựa (như PVC, UPVC) có trọng lượng rất nhẹ và khả năng kháng hóa chất hiệu quả trong một số môi trường axit/kiềm nhẹ. Chúng tương thích hoàn hảo khi lắp đặt chung với hệ thống đường ống nhựa tại các trang trại hoặc nhà xưởng nhỏ.

Phân loại theo kết nối

Tùy thuộc vào yêu cầu của hệ thống, van được thiết kế với các kiểu kết nối đa dạng như nối ren trong, nối mặt bích chắc chắn, kiểu dán keo socket đối với ống nhựa hoặc các tiêu chuẩn kết nối đặc biệt theo từng nhà sản xuất.

Thông số kỹ thuật cần kiểm tra khi chọn foot check

Bảng thông số kỹ thuật tiêu chuẩn giúp kỹ sư dễ dàng kiểm tra và đối chiếu:

Việc lựa chọn thiết bị không nên chỉ dựa vào thông số kích thước danh nghĩa DN. Nếu bạn chọn đúng kích thước nhưng sai vật liệu hoặc áp suất làm việc không đáp ứng, hệ thống bơm sẽ nhanh chóng gặp sự cố rò rỉ hoặc tụt áp nghiêm trọng.

Foot Check khác gì check valve thông thường?

Foot check không đơn thuần là một chiếc van một chiều đặt ngẫu nhiên ở cuối ống. Thiết kế chuyên biệt của nó vừa đóng vai trò ngăn dòng chảy ngược, vừa tích hợp bộ phận lọc cặn thô nhằm bảo vệ toàn bộ cánh quạt máy bơm khỏi các mảnh vác lớn có thể gây kẹt máy.

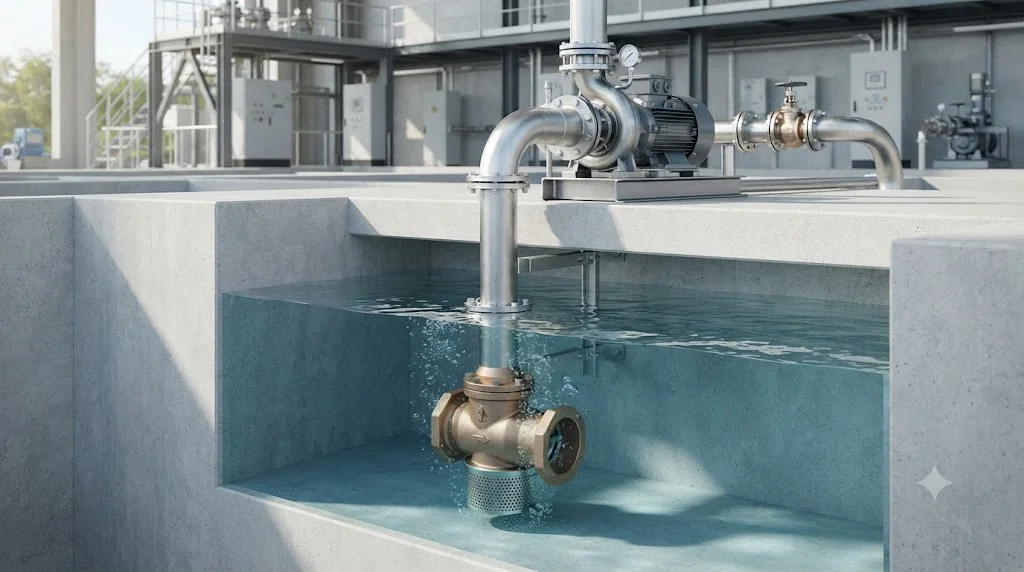

Ứng dụng thực tế

Foot Check được sử dụng ở đâu?

Hệ thống bơm nước

Thiết bị đóng vai trò cốt lõi trong các hệ thống bơm hút nước từ bể ngầm, giếng khoan hoặc bồn chứa lên cao, đảm bảo buồng bơm luôn sẵn sàng lượng nước mồi để vận hành trơn tru.

Hệ thống tưới

Trong lĩnh vực nông nghiệp, van được lắp ở đầu ống hút thả xuống ao, hồ hoặc bể chứa để phục vụ các trạm bơm tưới tiêu tự động, ngăn tình trạng tụt nước khi máy bơm nghỉ giữa các chu kỳ tưới.

Hệ thống xử lý và cấp nước

Các nhà máy nước sạch, trạm bơm tăng áp hay các bể chứa công nghiệp đều sử dụng thiết bị này trên tuyến đường ống hút để kiểm soát dòng lưu chất đầu vào ổn định.

Một số hệ thống công nghiệp

Các dây chuyền tuần hoàn nước làm mát hoặc hệ thống hóa chất lỏng phù hợp với vật liệu van đều cần đến sự hỗ trợ của foot check tại các tuyến hút cần ngăn dòng chảy ngược tuyệt đối.

Những sai lầm thường gặp khi sử dụng foot check valve

• Chọn sai kích thước van so với đường kính thực tế của ống hút.

• Bỏ qua việc kiểm tra tính tương thích giữa vật liệu van và đặc tính hóa học của môi chất.

• Lắp đặt ngược chiều hoặc sai vị trí kỹ thuật ở đầu nguồn.

• Không tiến hành vệ sinh mạt hàn, bụi bẩn trong đường ống trước khi lắp.

• Chọn lưới lọc có mắt lưới quá nhỏ gây hiện tượng tổn thất áp suất đường ống.

• Lơ là việc kiểm tra tình trạng rác bám nghẹt tại lưới lọc định kỳ.

• Bỏ qua các thông số về giới hạn áp suất và nhiệt độ làm việc tối đa.

• Chọn sai lưu lượng van khiến công suất hút của máy bơm bị suy giảm.

• Chủ quan không kiểm tra hiện tượng rò rỉ sau khi hoàn tất lắp đặt.

• Nghĩ lầm rằng van chân có thể thay thế hoàn hảo cho mọi vị trí van một chiều khác trên tuyến ống.

Hướng dẫn / Checklist foot check valve

Cách chọn foot check phù hợp

Quy trình 7 bước chuẩn kỹ thuật giúp bạn chọn mua chính xác thiết bị:

• Bước 1: Xác định đường kính ống hút: Kiểm tra kỹ lưỡng kích thước thực tế như DN25, DN40, DN50, DN80... Không chọn van chỉ dựa vào tên gọi mà cần đối chiếu kích thước kết nối thực tế.

• Bước 2: Xác định loại môi chất: Làm rõ lưu chất là nước sạch, nước thô, nước lẫn cặn hay dung dịch hóa chất để có phương án chọn vật liệu tối ưu.

• Bước 3: Chọn vật liệu: Căn cứ vào tính chất ăn mòn, mức nhiệt độ và áp suất vận hành tại công trường.

• Bước 4: Kiểm tra lưu lượng: Đảm bảo van đáp ứng đủ lưu lượng dòng chảy của máy bơm và hạn chế tối đa tổn thất áp suất không cần thiết.

• Bước 5: Kiểm tra kiểu kết nối: Lựa chọn đúng kiểu ren, mặt bích hoặc socket tương thích với hệ thống ống sẵn có.

• Bước 6: Kiểm tra strainer: Nếu nguồn nước có nhiều rác thải, cần lưu ý kỹ kích thước mắt lưới, diện tích lọc và khả năng tháo rời để vệ sinh.

• Bước 7: Kiểm tra thông số nhà sản xuất: Đối chiếu kỹ catalogue, datasheet, áp suất, nhiệt độ, tiêu chuẩn kỹ thuật và chính sách bảo hành từ hãng.

Checklist lắp đặt và bảo trì foot check

•  Xác định đúng chiều dòng chảy trước khi lắp đặt.

•  Lắp van đúng vị trí ở đầu tận cùng của đường ống hút.

•  Vệ sinh sạch sẽ đường ống trước khi đưa van vào liên kết.

•  Đảm bảo các mối nối ren hoặc mặt bích đạt độ kín tuyệt đối.

•  Tránh để van chịu tải trọng cơ học quá mức từ trọng lượng đường ống.

•  Kiểm tra và làm sạch lưới lọc định kỳ để tránh nghẹt rác.

•  Thường xuyên xả cặn bẩn tích tụ quanh khu vực chân van.

•  Kiểm tra khả năng đóng kín của đĩa van khi máy bơm dừng.

•  Theo dõi sát sao tình trạng mất mồi nước của hệ thống.

•  Kiểm tra rò rỉ và đánh giá hiệu suất hút thực tế của máy bơm.

FAQ

Foot check valve là gì?

Đây là dòng van một chiều chuyên dụng được lắp đặt ở đầu dưới của đường ống hút trong các hệ thống bơm nhằm hạn chế dòng chảy ngược và hỗ trợ duy trì nước mồi trong ống.

Foot check có phải là van một chiều không?

Đúng vậy. Thiết bị này thực chất thuộc nhóm van một chiều nhưng được thiết kế chuyên biệt với cấu trúc hình học phục vụ cho vị trí đầu hút và thường tích hợp thêm phần lưới lọc rác.

Foot check có tác dụng gì?

Van giúp dòng chất lỏng di chuyển theo một chiều duy nhất, ngăn chặn tình trạng nước tụt ngược về nguồn khi máy bơm ngừng hoạt động và giúp duy trì lượng nước mồi ổn định cho lần khởi động tiếp theo.

Có cần lắp foot check cho máy bơm không?

Tùy thuộc vào thiết kế thực tế của hệ thống. Đối với các trường hợp máy bơm đặt cao hơn nguồn nước, thiết bị này đóng vai trò cực kỳ quan trọng để giữ nước mồi và bảo vệ máy bơm.

Foot check chọn theo tiêu chí nào?

Bạn cần căn cứ đồng thời vào kích thước đường ống, lưu lượng dòng chảy, đặc tính môi chất, vật liệu chế tạo, thông số áp suất, nhiệt độ, kiểu kết nối và yêu cầu thực tế của hệ thống bơm.

Kết luận

Tóm lại, foot check là dòng van một chiều chuyên dụng không thể thiếu ở phần đầu hút của các hệ thống bơm. Thiết bị đóng vai trò cốt lõi trong việc hạn chế dòng chảy ngược, giữ nước mồi ổn định và bảo vệ máy bơm khỏi các sự cố vận hành. Quá trình lựa chọn đòi hỏi sự kết hợp đồng bộ giữa kích thước danh nghĩa DN, vật liệu chế tạo, môi chất, lưu lượng và cấp áp lực thay vì chỉ chọn theo cảm tính kích thước thông thường.
