Van Chặn DN40: Thông Số, Phân Loại, Ứng Dụng & Cách Chọn

Vì sao cần chọn đúng van chặn DN40?

Trong thực tế thi công, một hệ thống đường ống van chặn dn40 cần lắp đặt thiết bị để đóng hoặc mở dòng chảy chất lỏng, khí hay hơi. Nhiều người mua thường chỉ chăm chăm quan tâm đến thông số DN40 mà quên mất rằng nếu chọn sai kiểu kết nối, sai vật liệu thân van hoặc không chú ý đến cấp áp lực, thiết bị sẽ nhanh chóng rò rỉ, hư hỏng hoặc hoàn toàn không tương thích với hệ thống.

Van chặn dn40 là dòng thiết bị cơ khí chuyên dụng dùng để kiểm soát lưu chất trong các đường ống công nghiệp và dân dụng có kích thước tương ứng. Trước khi quyết định xuống tiền đầu tư, bạn bắt buộc phải kiểm tra kỹ lưỡng các yếu tố cốt lõi sau:

• Kích thước đường ống thực tế.

• Vật liệu chế tạo van.

• Kiểu kết nối (ren hay mặt bích).

• Áp suất làm việc tối đa.

• Đặc tính môi chất đi qua.

• Nhiệt độ vận hành của hệ thống.

Việc nắm vững các thông số này không chỉ giúp tối ưu hóa chi phí mà còn bảo vệ toàn bộ dây chuyền sản xuất khỏi những sự cố gián đoạn tốn kém. Hãy cùng đi sâu vào bảng thông số kỹ thuật, phân loại chi tiết, ứng dụng thực tế và quy trình lựa chọn chuẩn chuyên gia ngay sau đây.

Kiến thức nền về van chặn DN40

Van chặn DN40 là gì?

Van chặn dn40 là loại van dùng để đóng hoặc mở dòng chảy trong hệ thống đường ống có kích thước danh nghĩa DN40. Van có thể được chế tạo bằng gang, thép, inox hoặc các vật liệu phù hợp khác, với nhiều kiểu kết nối như ren hoặc mặt bích tùy thiết kế.

Để hiểu đúng bản chất, van chặn (hay còn gọi là van cổng/gate valve trong một số thiết bị tương đương) là dòng van vận hành theo cơ chế nâng lên hạ xuống của đĩa van để chặn hoặc cho phép lưu chất đi qua. Trong đó, DN40 là kích thước danh nghĩa (Diameter Nominal) biểu thị quy cách lỗ danh định của đường ống.

Cần lưu ý rằng DN40 không đơn thuần là đường kính ngoài thực tế của thân van. Khi quy đổi theo hệ inch, DN40 thường tương đương với kích thước 1 1/2 inch (khoảng ống phi 49 mm tùy theo tiêu chuẩn ống nhựa hoặc ống kẽm). Việc đối chiếu nhầm lẫn giữa DN40, phi 40 và 1 1/2 inch là sai lầm phổ biến khiến nhiều kỹ sư mua nhầm kích cỡ, dẫn đến việc không thể lắp đặt vào hệ thống sẵn có.

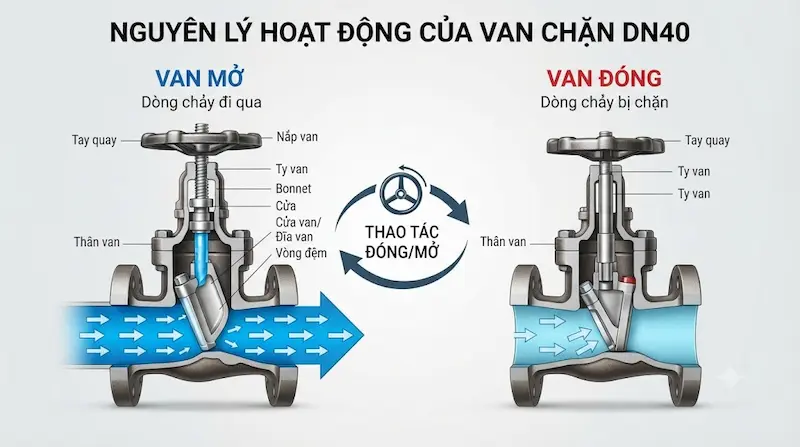

Nguyên lý hoạt động của van chặn DN40

Một chiếc van chặn dn40 tiêu chuẩn được cấu thành từ các bộ phận chính gồm: thân van, bộ phận đóng/mở (đĩa van), trục van, tay quay (hoặc tay gạt/bộ truyền động) và hệ thống gioăng làm kín.

• Nguyên lý vận hành: Khi người vận hành quay vô lăng, trục van sẽ dịch chuyển, kéo theo bộ phận đóng mở di chuyển rời khỏi vị trí chặn dòng chảy để môi chất lưu thông tự do. Ngược lại, khi xoay chiều ngược lại, đĩa van hạ xuống nằm vuông góc trên đường đi của dòng chảy, từ đó ngăn chặn hoàn toàn lưu chất.

• Vai trò cô lập: Chức năng chính của van chặn là cô lập hoàn toàn một đoạn đường ống khi cần bảo trì, sửa chữa thiết bị mà không làm ảnh hưởng đến toàn bộ hệ thống lớn.

• Phân biệt chức năng: Van chặn được thiết kế tối ưu cho nhiệm vụ đóng hoặc mở hoàn toàn. Bạn không nên sử dụng van chặn để điều tiết lưu lượng liên tục (như van cầu hay van điều khiển), vì dòng chảy xiết khi đĩa van mở hờ sẽ gây xói mòn, rung lắc và làm hỏng bề mặt làm kín của van.

Phân tích chuyên sâu

Thông số kỹ thuật cần biết của van chặn DN40

Để giúp bạn dễ dàng kiểm tra và đối chiếu trước khi đặt hàng, bảng thông số kỹ thuật chuẩn của van chặn  được tổng hợp chi tiết dưới đây:

Tuyệt đối không nên chỉ nhìn vào ký hiệu DN40 trên nhãn mác. Bạn bắt buộc phải đối chiếu đồng thời kích thước kết nối, áp suất làm việc thực tế của bơm, đặc tính hóa học của môi chất và tiêu chuẩn mặt bích để đảm bảo độ bền vững tuyệt đối cho công trình.

Các loại van chặn phổ biến

Van chặn bằng gang

Dòng sản phẩm này có thân làm từ gang cầu hoặc gang xám, nổi bật với ưu điểm giá thành kinh tế, khả năng chịu lực ổn định. Van chặn bằng gang thường được ứng dụng rộng rãi trong các hệ thống cấp thoát nước đô thị, hệ thống PCCC hoặc các nhà máy xử lý nước thải nhờ tối ưu được chi phí đầu tư ban đầu cho hệ thống lớn.

Van chặn inox

Inox (thường là SUS304 hoặc SUS316) mang lại khả năng chống ăn mòn và kháng oxy hóa vượt trội. Loại van này là sự lựa chọn bắt buộc cho các môi trường làm việc khắc nghiệt như nhà máy hóa chất, thực phẩm, dược phẩm hoặc các đường ống dẫn dung dịch có tính axit, kiềm nhẹ.

Van chặn bằng thép

Sở hữu đặc tính cơ học cực kỳ chắc chắn, van thép chịu được áp lực cao và nhiệt độ vận hành lớn. Chúng phù hợp cho các hệ thống lò hơi, đường ống dẫn hơi nóng áp lực cao hoặc ngành công nghiệp dầu khí đòi hỏi sự an toàn khắt khe.

Van chặn nối ren và nối bích

• Nối ren: Thiết kế gọn gàng, thao tác lắp đặt nhanh chóng, phù hợp với các hệ thống đường ống quy mô nhỏ, áp lực vừa phải.

• Nối bích: Tạo liên kết bulong cực kỳ chắc chắn, chịu lực tốt và rất thuận tiện cho việc tháo lắp, bảo trì định kỳ. Khi chọn loại này, bạn cần lưu ý chọn đúng tiêu chuẩn mặt bích (như JIS 10K hoặc PN16) khớp hoàn toàn với bích của đường ống.

So sánh van chặn với các loại van khác

Việc lựa chọn thiết bị điều khiển dòng chảy cần dựa hoàn toàn vào mục đích kỹ thuật thay vì cảm tính. Dưới đây là bảng so sánh giúp bạn phân biệt rõ ràng:

Nếu hệ thống của bạn yêu cầu đóng mở nhanh chóng, van bi là lựa chọn ưu tiên. Nếu cần cô lập tuyến ống chịu áp, van chặn phát huy thế mạnh tối đa. Tránh tuyệt đối quan niệm một loại van có thể thay thế hoàn hảo cho mọi vị trí trong công trình.

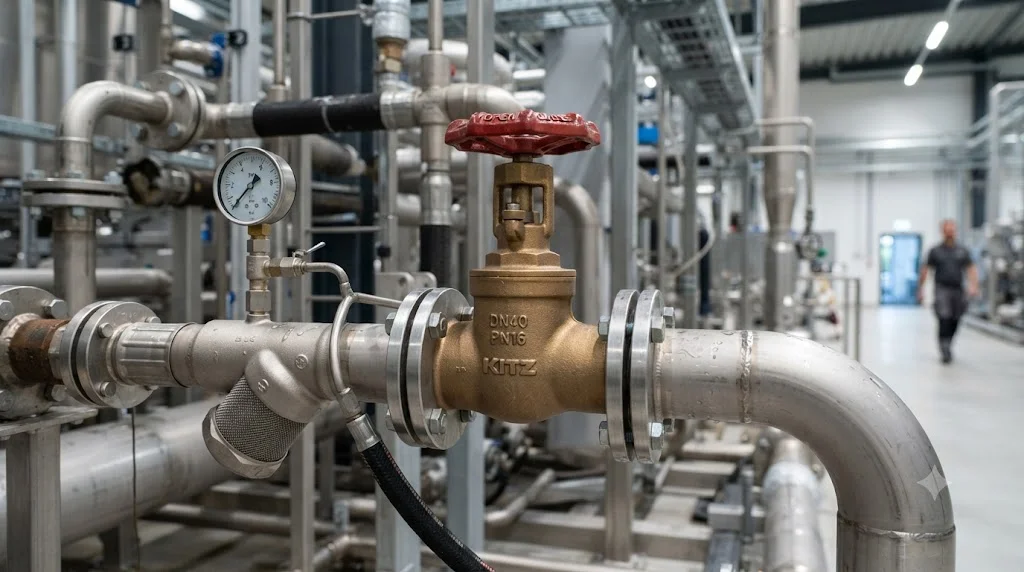

Ứng dụng thực tế

Van chặn  được sử dụng ở đâu?

Hệ thống cấp nước

Trong các tòa nhà cao tầng hoặc khu dân cư, van chặn đóng vai trò khóa nhánh đường ống phụ, giúp cô lập riêng một khu vực tầng hoặc căn hộ để bảo trì, sửa chữa thiết bị vệ sinh mà không làm gián đoạn nguồn cấp nước của toàn bộ khu vực còn lại.

Hệ thống PCCC

Tại các trạm bơm phòng cháy chữa cháy hoặc đường ống nhánh phụ trợ, van chặn được lắp đặt tại các vị trí chiến lược theo đúng bản thiết kế kỹ thuật được phê duyệt. Thiết bị này đảm bảo dòng nước luôn sẵn sàng kích hoạt và hỗ trợ cô lập khi cần kiểm tra định kỳ hệ thống.

Hệ thống HVAC

Trong các hệ thống điều hòa không khí trung tâm, van chặn được bố trí trên các đường ống nước lạnh (chilled water) hoặc nước nóng để cô lập các FCU (Fan Coil Unit) hoặc bộ trao đổi nhiệt khi cần vệ sinh lưới lọc và bảo dưỡng thiết bị.

Hệ thống công nghiệp

Các nhà máy sản xuất hóa chất, dệt nhuộm, thực phẩm sử dụng van chặn trên các tuyến ống dẫn nước làm mát, khí nén hoặc dung dịch công nghiệp. Khả năng chịu nhiệt và tương thích vật liệu giúp hệ thống vận hành bền bỉ theo thời gian.

Những sai lầm thường gặp khi chọn van chặn

• Chỉ chăm chăm nhìn vào kích thước DN40 mà hoàn toàn bỏ qua thông số cấp áp lực (PN).

• Nhầm lẫn tai hại giữa chỉ số DN40 với đường kính ngoài thực tế của ống dẫn.

• Chọn sai kiểu kết nối (mua nhầm van nối ren trong khi đường ống chờ sẵn mặt bích).

• Chọn vật liệu gang cho môi trường hóa chất ăn mòn mạnh thay vì dùng inox.

• Bỏ qua thông số nhiệt độ làm việc tối đa của gioăng làm kín.

• Cố tình dùng van chặn để điều tiết lưu lượng dòng chảy liên tục gây mòn đĩa van.

• Không kiểm tra tiêu chuẩn mặt bích kết nối giữa van và hệ thống ống sẵn có.

Hướng dẫn chọn và sử dụng

Cách chọn van chặn phù hợp

Bạn có thể áp dụng quy trình 6 bước chuẩn kỹ thuật sau đây để chọn mua van chặn chính xác tuyệt đối:

• Bước 1: Xác định kích thước đường ống: Kiểm tra thực tế xem hệ thống có thực sự sử dụng quy chuẩn DN40 hay không, đối chiếu chính xác với đường kính ngoài của ống.

• Bước 2: Xác định môi chất: Làm rõ lưu chất là nước sạch, nước thải, hóa chất, khí nén hay hơi nóng. Đây là căn cứ quyết định vật liệu thân và gioăng làm kín.

• Bước 3: Xác định áp suất và nhiệt độ: Tra cứu áp suất vận hành tối đa của bơm hoặc hệ thống, đảm bảo van có biên độ chịu áp an toàn cao hơn mức thông thường.

• Bước 4: Chọn kiểu kết nối: Quyết định chọn loại nối ren gọn nhẹ hay nối bích chắc chắn dựa trên áp lực tuyến ống.

• Bước 5: Chọn vật liệu: Cân nhắc giữa gang, thép hoặc inox dựa trên môi trường làm việc thực tế và ngân sách dự án.

• Bước 6: Kiểm tra thương hiệu và chứng từ: Yêu cầu nhà cung cấp cung cấp đầy đủ Catalogue, Datasheet, chứng chỉ chất lượng CO/CQ đối với các công trình yêu cầu tiêu chuẩn kỹ thuật khắt khe.

Checklist trước khi mua van chặn

•  Đường ống thực tế có chuẩn kích thước DN40?

•  Đã xác định rõ đặc tính môi chất đi qua?

•  Đã kiểm tra chính xác áp suất làm việc của hệ thống?

•  Đã xác định dải nhiệt độ vận hành tối đa?

•  Kiểu kết nối (ren/bích) đã đồng bộ với hệ thống ống?

•  Vật liệu van (gang/inox/thép) có tương thích hóa học với môi chất?

•  Không gian lắp đặt tại công trường có đủ độ rộng?

•  Model sản phẩm có Catalogue và Datasheet minh bạch?

• Có đầy đủ chứng từ CO/CQ nếu dự án yêu cầu?

•  Nhà cung cấp có chính sách bảo hành và hỗ trợ kỹ thuật uy tín?

Lưu ý khi lắp đặt và vận hành van chặn

• Tiến hành vệ sinh sạch sẽ, thổi bay mạt hàn, bụi bẩn bên trong đường ống trước khi đưa van vào lắp đặt.

• Kiểm tra kỹ tình trạng gioăng làm kín và bề mặt tiếp xúc của mặt bích/ren nối.

• Không dùng lực tay quá mức hoặc dùng đòn bẩy dài để vặn siết khi đóng/mở van nhằm tránh làm cong trục van.

• Cố định các đoạn ống chắc chắn, tuyệt đối không để van phải chịu tải trọng cơ học bất thường từ sự co giãn nhiệt của đường ống.

• Tiến hành thử áp và kiểm tra kỹ rò rỉ ngay sau khi hoàn tất lắp đặt hệ thống.

• Lên lịch định kỳ kiểm tra tình trạng vận hành và bảo trì theo khuyến cáo từ nhà sản xuất.

FAQ – Câu hỏi thường gặp

Van chặn DN40 là gì?

Đây là dòng thiết bị cơ khí chuyên dụng dùng để đóng, mở và cô lập dòng lưu chất trên hệ thống đường ống có kích thước danh nghĩa DN40.

DN40 tương đương bao nhiêu inch?

Quy chuẩn DN40 tương đương khoảng 1 1/2 inch (hệ mét ứng với ống phi khoảng 49 mm). Tuy nhiên, khi mua hàng bạn cần đối chiếu kỹ thông số kỹ thuật thực tế của nhà sản xuất để tránh sai sót.

Van chặn có những loại nào phổ biến?

Sản phẩm được phân loại đa dạng theo vật liệu (gang, inox, thép) hoặc theo kiểu kết nối (nối ren, nối mặt bích) nhằm đáp ứng linh hoạt các điều kiện vận hành khác nhau.

Van chặn có dùng để điều tiết lưu lượng không?

Chức năng cốt lõi của van chặn là đóng/mở hoàn toàn hoặc cô lập dòng chảy. Bạn không nên sử dụng van chặn để điều tiết lưu lượng liên tục vì dễ gây xói mòn và hư hại đĩa van.

Làm sao để chọn van chặn đúng kỹ thuật?

Bạn cần đánh giá đồng thời các yếu tố: kích thước danh nghĩa, đặc tính môi chất, áp suất, nhiệt độ, chất liệu chế tạo và kiểu kết nối phù hợp với tiêu chuẩn dự án.

Kết luận

Tóm lại, DN40 chỉ là kích thước danh nghĩa khởi đầu và bạn tuyệt đối không nên chọn mua van chỉ dựa vào mỗi con số này. Việc kiểm soát chặt chẽ các yếu tố gồm môi chất, áp suất, nhiệt độ, vật liệu cấu thành và kiểu kết nối sẽ mang lại những lợi ích thiết thực: giảm thiểu tối đa nguy cơ rò rỉ, giúp quá trình lắp đặt diễn ra nhanh chóng, thuận tiện cho việc bảo trì định kỳ và gia tăng độ bền vững, ổn định cho toàn bộ hệ thống đường ống.
