Van Cock: Giải Pháp Đóng Mở Nhanh Và Chống Kẹt Hàng Đầu Cho Hệ Thống Lưu Chất Công Nghiệp

Trong thiết kế công nghệ đường ống và vận hành các nhà máy xử lý chất lưu, việc tìm kiếm một thiết bị vừa có khả năng đóng ngắt dòng chảy tức thì, vừa đứng vững trước sự mài mòn của các môi trường chứa tạp chất rắn luôn là một bài toán hóc búa. Các dòng van thông thường rất dễ bị kẹt xước lòng do cặn bẩn bám vào các bộ phận chuyển động. Để giải quyết triệt để vấn đề này, các kỹ sư vận hành lâu năm thường hướng đến một giải pháp cơ khí có lịch sử lâu đời nhưng sở hữu độ bền vượt trội: Plug valve hay van nút.

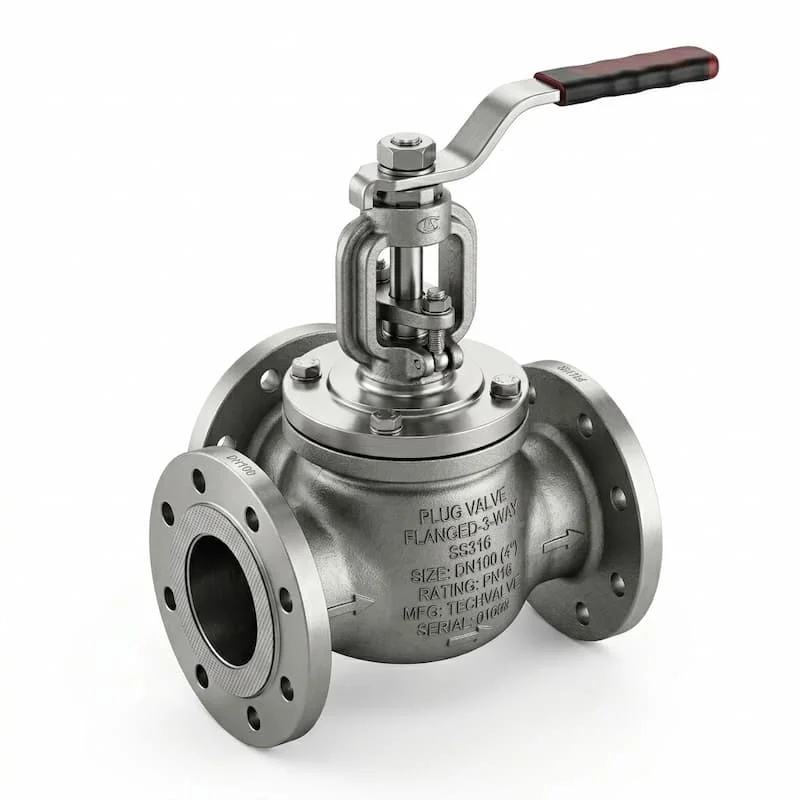

Van Cock Là Gì?

Để xây dựng một mạng lưới đường ống vận hành trơn tru, việc thấu hiểu cấu trúc cơ học và thuật ngữ phân loại của dòng Plug valve hay van nút là điều vô cùng cần thiết đối với mọi nhà thầu vật tư.

Van cock (còn gọi là Plug valve hay van nút) là loại van công nghiệp sử dụng một nút xoay hình trụ hoặc hình nón (plug) có đục lỗ xuyên tâm để kiểm soát, đóng mở hoàn toàn hoặc điều hướng dòng chảy của lưu chất trong hệ thống đường ống.

Khi tích hợp vào bản vẽ kỹ thuật, dòng van này chứng minh giá trị nhờ 3 vai trò bản lề:

• Đóng mở nhanh chóng: Chuyển đổi trạng thái từ mở hoàn toàn sang đóng hoàn toàn chỉ bằng một thao tác gạt tay góc ngắn.

• Điều hướng dòng chảy linh hoạt: Có khả năng chuyển hướng dòng lưu chất giữa các nhánh ống khác nhau đối với các dòng thiết kế đa cửa.

• Kiểm soát chất lưu ưu việt: Cô lập dòng chảy một cách dứt khoát, kể cả đối với môi trường lưu chất đặc, sệt hoặc chứa hàm lượng chất rắn lơ lửng cao.

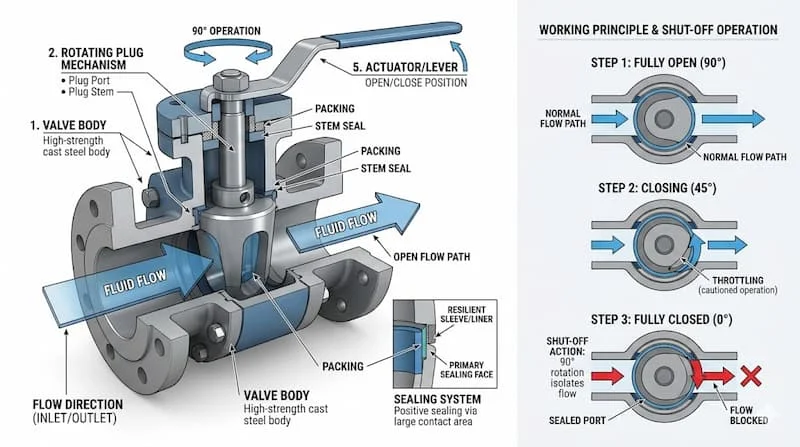

Nguyên Lý Hoạt Động Của Plug valve hay van nút

Cơ chế vận hành của dòng van này dựa trên một nguyên lý hình học tương đối đơn giản nhưng mang lại hiệu quả làm kín vô cùng mạnh mẽ.


Bên trong thân van, bộ phận cốt lõi là một khối kim loại dạng nút hình nón cụt hoặc hình trụ được đục một lỗ khoét xuyên qua thân. Khi van ở trạng thái mở, lỗ xuyên tâm này nằm trùng khít với chiều dọc của đường ống, cho phép chất lưu đi qua mà gần như không gặp lực cản. Khi người vận hành tác động lực lên tay gạt, nút van sẽ xoay một góc đúng $90^\circ$. Lúc này, phần bề mặt kim loại đặc của nút van sẽ quay ra chắn ngang lòng ống, chặn đứng dòng chảy.

Bề mặt tiếp xúc của nút van và thân van được thiết kế rộng và khít sát tuyệt đối, giúp ép chặt toàn bộ diện tích bề mặt, tạo ra năng lực đóng kín chất lưu mà không cần dựa quá nhiều vào các gioăng cao su mềm dẻo.

Vì sao Plug valve hay van nút đóng mở nhanh và ít bị kẹt trong môi trường bẩn?

Lý do Plug valve hay van nút có tốc độ đóng mở siêu tốc là nhờ hành trình cơ học cực ngắn. Người vận hành hoặc bộ điều khiển chỉ cần xoay đúng một phần tư vòng tròn để thay đổi hoàn toàn trạng thái dòng chảy, nhanh hơn rất nhiều so với cơ chế vặn nhiều vòng của van cổng hay van cầu.

Đặc biệt, dòng van này là "khắc tinh" của môi trường lưu chất bẩn nhờ cấu trúc tự làm sạch độc đáo. Không giống như van bi (ball valve) có khoảng trống giữa bi và thân van dễ tích tụ cặn bẩn, nút xoay của van nút liên tục tiếp xúc và chà sát sát sao với lòng thân van trong suốt quá trình quay. Thao tác quay này giống như một chiếc chổi gạt, trực tiếp gạt phăng các hạt cặn, xỉ hàn hay bùn sệt bám trên bề mặt, ngăn chặn không cho tạp chất lọt vào bên trong gây kẹt cứng cơ cấu truyền động.

Cấu Tạo Và Các Loại Plug valve hay van nút Phổ Biến

Để đảm bảo hiệu quả vận hành tối đa cho từng điều kiện môi trường công nghệ, cấu tạo Plug valve hay van nút được chuẩn hóa thành một kết cấu cơ khí chặt chẽ gồm 4 thành phần chính: Thân van chịu áp lực cao; Nút van (Plug) đóng vai trò chặn dòng; Tay gạt/tay quay truyền lực; và Gioăng làm kín (hoặc lớp lót bôi trơn chuyên dụng).

Dựa trên cấu trúc hình học và vật liệu chế tạo, thiết bị được phân chia cụ thể như sau:

1. Phân loại theo cấu trúc dòng chảy và kết nối

• Plug valve hay van nút 2 ngã: Thiết kế tiêu chuẩn gồm 1 cửa vào và 1 cửa ra, chuyên dụng cho nhiệm vụ đóng hoặc ngắt dòng chảy thẳng.

• Plug valve hay van nút 3 ngã: Cho phép dòng chảy đi vào từ 1 cổng và phân phối ra 2 hướng, hoặc hòa trộn 2 dòng lưu chất lại với nhau, thay thế hiệu quả cho các cụm van khóa phức tạp.

• Dạng kết nối: Kết nối ren (Threaded) nhỏ gọn dành cho các cỡ ống nhỏ; kết nối mặt bích (Flange) cứng cáp chịu áp lực tốt dành cho đường ống công nghiệp thân lớn.

2. Phân loại theo vật liệu chế tạo

• Plug valve hay van nút bằng gang (Cast Iron): Giải pháp có tính kinh tế cao, chịu lực tĩnh tốt, thích hợp cho các hệ thống nước thải, bùn lỏng hoặc nước công nghiệp thông thường.

• Plug valve hay van nút bằng inox (Stainless Steel): Đỉnh cao về độ bền cơ học. Chất liệu inox chống ăn mòn hóa học tuyệt đối, chịu nhiệt độ cao, lý tưởng cho các dây chuyền hóa chất, thực phẩm công nghiệp.

Thông Số Kỹ Thuật Quan Trọng Của Plug valve hay van nút

Việc bóc tách khối lượng vật tư công trình đòi hỏi sự chính xác tuyệt đối ở các chỉ số định lượng. Khi lựa chọn thiết bị, kỹ sư cần làm rõ:

• Kích thước danh định (DN): Tiêu chuẩn đường kính trong của van ($DN15 - DN400$), quyết định lưu lượng chất lưu đi qua hệ thống.

• Áp suất định mức (PN): Chỉ số chịu lực an toàn ($PN10, PN16, PN25, PN40$). Chọn sai áp suất sẽ làm biến dạng nút van hoặc phá hủy vỏ van khi hệ thống tăng áp.

• Nhiệt độ làm việc: Giới hạn nhiệt độ mà van có thể duy trì cơ tính ổn định, phụ thuộc lớn vào việc van có dùng mỡ bôi trơn (Lubricated) hay có lớp lót (Sleeved).

Phân tích chiều sâu vật liệu: Sự khác biệt giữa mác vật liệu inox và gang quyết định trực tiếp tới tuổi thọ hệ thống. Thân gang đúc có chi phí thấp nhưng giòn, dễ bị oxy hóa và mài mòn bởi các dòng axit hay kiềm. Trong khi đó, thân inox (như SUS304 hoặc SUS316) chứa hàm lượng niken và crom cao, tạo ra lớp màng bảo vệ tự nhiên chống lại sự tấn công của hóa chất mạnh và hiện tượng xâm thực dòng chảy, giữ cho bề mặt nút xoay luôn nhẵn mịn sau nhiều năm vận hành.

So Sánh Plug valve hay van nút Và Ball Valve

Dù cùng vận hành dựa trên cơ chế xoay góc $90^\circ$, hai dòng van này lại sở hữu những ranh giới ứng dụng và đặc tính cơ khí hoàn toàn khác biệt:

Góc nhìn thực tế từ chuyên gia (Insight):

• Khi nào nên dùng Plug valve hay van nút? Hãy chỉ định dòng van này cho các đường ống dẫn bùn đặc, nước thải chưa qua xử lý, hệ thống khai thác khoáng sản sản xuất xi măng, hoặc các đường ống hóa chất ăn mòn cao yêu cầu độ kín khít tuyệt đối và tần suất bảo trì thấp.

• Khi nào ball valve hiệu quả hơn? Đối với các đường ống dẫn chất lưu sạch như nước sinh hoạt, khí nén sạch, hơi nóng bão hòa áp lực vừa phải và ngân sách đầu tư ban đầu có hạn, ball valve sẽ mang lại hiệu quả kinh tế và sự linh hoạt vượt trội.

Plug valve hay van nút Được Ứng Dụng Trong Những Hệ Thống Nào?

Nhờ thiết kế cơ khí bền bỉ và khả năng miễn nhiễm cao với các tác nhân gây kẹt, van nút đóng vai trò là chốt chặn tin cậy trong các môi trường khắc nghiệt:

• Hệ thống xử lý nước thải & Bùn sệt: Khả năng tự gạt bỏ tạp chất bám bẩn giúp van vận hành trơn tru trong các đường ống dẫn nước thải công nghiệp chứa nhiều đất cát, xơ sợi mà không lo bị kẹt đĩa.

• Ngành công nghiệp hóa chất & Lọc hóa dầu: Bề mặt tiếp xúc làm kín lớn của van ngăn chặn hiện tượng rò rỉ các dung môi độc hại, khí hóa lỏng hoặc axit nồng độ cao ra môi trường bên ngoài, bảo vệ an toàn cho toàn bộ nhà máy.

• Hệ thống khai thác dầu khí & Khí nén áp lực lớn: Thiết kế nút đặc giúp van đứng vững trước áp lực dòng chảy cực lớn từ các giếng khoan, điều phối dòng dầu thô chứa nhiều tạp chất cơ học một cách an toàn.

Sai Lầm Thường Gặp Khi Chọn Plug valve hay van nút

Việc chủ quan trong quá trình thẩm định kỹ thuật vật tư có thể biến một thiết bị cao cấp thành nguyên nhân gây gián đoạn vận hành toàn nhà máy.

Các sai lầm phổ biến và hậu quả:

• Chọn sai mác vật liệu thân và nút: Dùng van thân gang cho môi trường hóa chất mạnh khiến van bị mài mòn plug nhanh chóng, gây rò rỉ chéo giữa các khoang dẫn.

• Không kiểm tra nhiệt độ và loại bôi trơn: Chọn Plug valve hay van nút loại cần bơm mỡ bôi trơn (Lubricated) cho hệ thống thực phẩm hoặc nhiệt độ quá cao mà không bảo dưỡng định kỳ. Mỡ sẽ bị chảy, lẫn vào lưu chất gây ô nhiễm nguyên liệu hoặc làm khô van dẫn đến kẹt cứng.

• Chọn sai kiểu kết nối áp lực: Sử dụng kết nối ren cho các đường ống chịu búa nước lớn, dẫn đến hiện tượng nứt chân ren, làm giảm tuổi thọ van và gây nguy cơ hỏng hệ thống nghiêm trọng.

Hướng Dẫn Chọn Van Cock Phù Hợp

Để tối ưu hóa chi phí thu mua và nâng cao hiệu suất vận hành hệ thống, kỹ sư có thể tham khảo bảng hướng dẫn lựa chọn mác vật liệu theo môi trường làm việc dưới đây:

Lưu Ý Khi Lắp Đặt Và Bảo Trì Van Cock

Do cấu trúc bề mặt tiếp xúc của nút xoay lớn, quy trình thi công và bảo dưỡng dòng van này đòi hỏi những nguyên tắc kỹ thuật chuẩn chỉ để duy trì lực vặn nhẹ nhàng.

• Lắp đặt đúng hướng dòng chảy và không gian vận hành: Kiểm tra mũi tên chỉ hướng trên thân van để đặt đúng vị trí, đồng thời đảm bảo khoảng trống cho tay gạt có thể xoay đủ góc $90^\circ$ không bị vướng.

• Bôi trơn cơ cấu xoay định kỳ: Đối với dòng van nút có cổng bơm mỡ, cần tiến hành bơm mỡ chịu nhiệt chuyên dụng theo chu kỳ 3 đến 6 tháng/lần. Lớp mỡ này vừa có tác dụng giảm ma sát giúp vặn van nhẹ hơn, vừa điền đầy các vết xước siêu nhỏ để tăng cường độ kín khít.

• Vệ sinh định kỳ và chu kỳ thay thế: Tiến hành súc rửa đường ống, vệ sinh plug định kỳ để loại bỏ các mảng bám cứng. Nếu phát hiện lực vặn tăng lên bất thường hoặc có hiện tượng rò rỉ dù đã đóng chặt, chứng tỏ bề mặt nút đã bị mài mòn sâu, cần tiến hành rà lại bề mặt hoặc thay thế hệ thống gioăng lớp lót (Sleeve) mới để khôi phục 100% công năng của thiết bị.

Câu Hỏi Thường Gặp (FAQ)

Van cock là gì và tại sao lại có tên gọi độc đáo như vậy?

Van cock là tên gọi cơ khí truyền thống của dòng van nút (Plug valve). Thuật ngữ "cock" xuất phát từ hình dáng ban đầu của các vòi nước cổ xưa có chốt xoay giống như mào gà. Về mặt kỹ thuật hiện đại, đây là loại van đóng mở nhanh sử dụng nút xoay hình trụ hoặc hình nón đục lỗ để kiểm soát chất lưu.

Điểm khác biệt cốt lõi khi so sánh van cock và ball valve là gì?

Sự khác biệt lớn nhất nằm ở diện tích bề mặt làm kín và khả năng chịu bẩn. Van cock có nút xoay áp sát toàn bộ vào lòng thân van, tạo ra vùng làm kín rất rộng và có khả năng tự gạt sạch cặn bẩn khi quay. Trong khi đó, ball valve làm kín bằng 2 vòng đệm hẹp quanh quả bi tròn, dễ bị cặn bẩn lọt vào khoảng trống giữa bi và thân gây kẹt van.

Hệ thống hóa chất nồng độ cao có sử dụng được van cock không?

Hoàn toàn được và cực kỳ hiệu quả. Với môi trường hóa chất, bạn nên lựa chọn dòng van cock inox cao cấp (SUS316) kết hợp với lớp lót bằng vật liệu PTFE (Teflon) bao bọc quanh nút xoay. Cấu hình này giúp van kháng hoàn toàn sự ăn mòn của axit, kiềm mạnh và ngăn chặn tuyệt đối nguy cơ rò rỉ dung môi độc hại.

Tại sao van cock của tôi sau một thời gian không sử dụng lại trở nên rất nặng, khó vặn?

Hiện tượng này thường xảy ra với dòng van nút không có lớp lót nhựa mà sử dụng mỡ bôi trơn kỹ thuật. Nếu để lâu không vận hành dưới tác động của nhiệt độ và lưu chất, lớp mỡ bôi trơn có thể bị khô, kết tủa hoặc bị rửa trôi, khiến bề mặt kim loại của nút và thân van bó chặt vào nhau. Bạn chỉ cần bơm thêm mỡ chuyên dụng vào cổng nạp trên đầu van để làm mềm và bôi trơn lại cơ cấu xoay.

Giá thành của van cock trên thị trường hiện nay là bao nhiêu?

Mức giá của thiết bị phụ thuộc vào kích thước danh định, mác vật liệu và cấu trúc thiết kế (có mỡ bôi trơn hay có lớp lót Teflon). Các dòng van nút bằng đồng hoặc gang cỡ nhỏ nối ren có giá từ vài trăm ngàn đồng. Trong khi đó, các dòng van nút inox vi sinh hoặc van nút chịu áp lực cao chuyên dụng cho ngành dầu khí có mức giá lên tới vài triệu, thậm chí hàng chục triệu đồng một bộ.

Kết Luận

Nắm vững các đặc tính cơ lý và áp dụng chính xác bước chọn van cock là giải pháp nền tảng giúp các kỹ sư xây dựng hệ thống đường ống tối ưu hóa năng lực đóng ngắt, triệt tiêu rủi ro kẹt van do cặn bẩn và cắt giảm tối đa chi phí dừng máy sửa chữa. Đầu tư vào một dòng van nút chất lượng cao chính là lời khẳng định cho tính an toàn và bền vững của mọi công trình công nghiệp nặng.

Liên hệ kỹ sư chuyên trách để nhận tư vấn giải pháp chống kẹt dòng chảy bằng van cock miễn phí.
