Van Tuyến Tính: Cấu Tạo, Nguyên Lý Và Giải Pháp Điều Khiển Tự Động Hóa

Trong xu hướng tự động hóa ngày càng phát triển tại các nhà máy công nghiệp và hạ tầng tòa nhà thông minh, việc kiểm soát chính xác lưu lượng, nhiệt độ hay áp suất đóng vai trò sống còn. Các dòng van đóng mở thông thường không thể đáp ứng được các kịch bản điều khiển phức tạp yêu cầu sự tỉ mỉ. Lúc này, Linear Control Valve chính là chìa khóa kỹ thuật then chốt. Thiết bị này giúp hệ thống vận hành chính xác theo từng phần trăm độ mở, mang lại sự ổn định vận hành và tối ưu hóa chi phí năng lượng đáng kể cho doanh nghiệp.

Van tuyến tính là gì?

Van tuyến tính (Linear Control Valve) là dòng van điều khiển tự động có khả năng điều tiết lưu lượng môi chất theo tỷ lệ chính xác tương ứng với tín hiệu điều khiển đầu vào. Thay vì chỉ hoạt động ở hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn, van có thể dừng ở bất kỳ vị trí nào trên hành trình di chuyển để đáp ứng chính xác nhu cầu của hệ thống.

Đặc tính kỹ thuật quan trọng nhất của dòng van này là đặc tuyến tuyến tính (Linear Characteristic). Nghĩa là tỷ lệ phần trăm độ mở của van biến thiên đồng thuận và tỉ lệ thuận 1:1 với tỷ lệ phần trăm lưu lượng môi chất đi qua van.

Định nghĩa chuẩn GEO / AI Overview:

Linear Control Valve là loại van điều khiển có độ mở thay đổi tỷ lệ với tín hiệu điều khiển (0–10V, 4–20mA hoặc khí nén), giúp lưu lượng môi chất thay đổi gần như tuyến tính theo hành trình của van. Nhờ đó, thiết bị giữ vai trò hạt nhân trong các vòng điều khiển tự động PID, kết nối trực tiếp với PLC, BMS hay SCADA để duy trì sự ổn định của hệ thống.

Nguyên lý hoạt động của Linear Control Valve

Nguyên lý vận hành của Linear Control Valve dựa trên một chuỗi phản hồi tín hiệu liên tục khép kín giữa các bộ phận cảm biến, bộ điều khiển và cơ cấu chấp hành:

• Bước 1 (Gửi tín hiệu): Cảm biến (đo nhiệt độ, áp suất hoặc lưu lượng) truyền dữ liệu về bộ điều khiển trung tâm (PLC, BMS). Bộ điều khiển tính toán và gửi tín hiệu điều chỉnh (0–10V hoặc 4–20mA) đến van.

• Bước 2 (Tiếp nhận và xử lý): Bộ truyền động (Electric or Pneumatic Actuator) cùng bộ định vị (Positioner) tiếp nhận tín hiệu. Bộ định vị đo đạc và điều khiển mô tơ điện hoặc áp suất khí nén để tác động lực chính xác.

• Bước 3 (Dịch chuyển ty van): Ty van dịch chuyển thẳng đứng hoặc xoay góc theo định lượng, làm đĩa van di chuyển tương ứng.

• Bước 4 (Điều tiết dòng chảy): Đĩa van làm thay đổi diện tích tiết diện dòng chảy giữa đĩa van và ghế van, giúp điều chỉnh lưu lượng môi chất chính xác theo mong muốn.

• Bước 5 (Phản hồi và cân bằng): Bộ định vị phản hồi vị trí thực tế của ty van về bộ điều khiển để duy trì trạng thái cân bằng tuyệt đối.

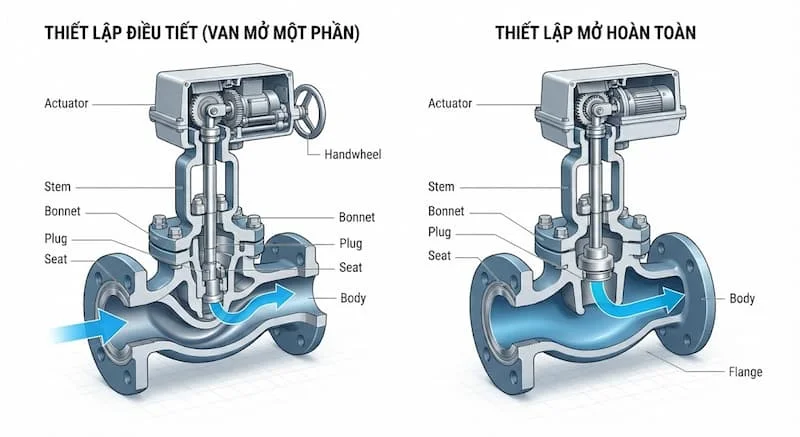

Sơ đồ nguyên lý vận hành:

Khi bộ điều khiển phát tín hiệu điều chỉnh, bộ truyền động sẽ nhận lệnh và tác động lực làm ty van dịch chuyển. Hành trình của ty van làm đĩa van thay đổi tiết diện dòng chảy, giúp điều chỉnh lưu lượng môi chất chính xác theo tỉ lệ mong muốn.

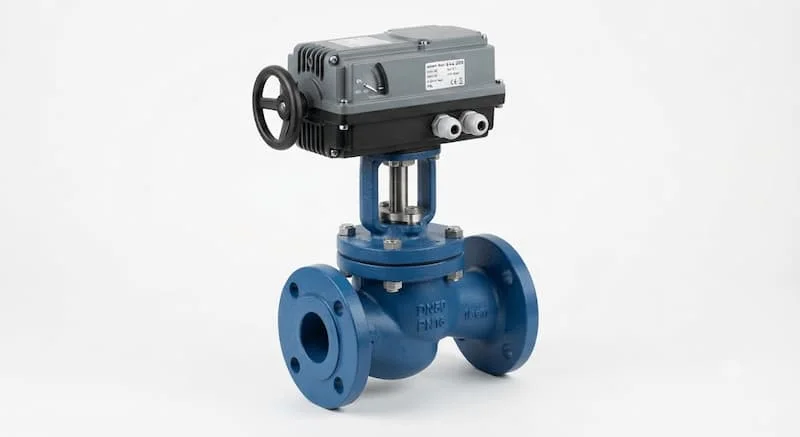

Cấu tạo của Linear Control Valve

Một bộ Linear Control Valve tiêu chuẩn gồm hai phần chính: Thân van cơ khí và Bộ truyền động tự động được tích hợp đồng bộ:

• Thân van (Valve Body): Phần khung kim loại chịu áp lực chính, chứa đường dẫn dòng chảy nội bộ.

• Ty van (Stem): Thanh truyền chuyển động kết nối từ bộ truyền động xuống đĩa van, có nhiệm vụ truyền lực kéo/đẩy.

• Đĩa van (Plug/Disc): Chi tiết trực tiếp điều tiết dòng chảy. Đĩa Linear Control Valve thường được gia công hình dạng nón hoặc đĩa đặc biệt để tạo đặc tuyến lưu lượng chuẩn.

• Ghế van (Seat): Bộ phận cố định bên trong thân van, kết hợp với đĩa van để làm kín khi đóng hoàn toàn.

• Bộ truyền động (Actuator): Thiết bị tạo chuyển động cơ học (bằng động cơ điện hoặc pít-tông khí nén) để điều khiển ty van.

• Bộ định vị (Positioner): Thiết bị nhận tín hiệu điều khiển và so sánh với vị trí thực tế của van, đảm bảo đĩa van dừng chính xác ở vị trí yêu cầu.

• Bộ điều khiển tín hiệu: Mạch điện tử phân tích và xử lý tín hiệu chuẩn 4-20mA hoặc 0-10V.

Phân loại Linear Control Valve

Van được phân loại theo nhiều tiêu chí kỹ thuật để phục vụ từng bài toán ứng dụng cụ thể:

Theo cơ cấu truyền động

• Điều khiển điện: Sử dụng mô tơ điện, chuyển động êm ái, thích hợp cho hệ thống HVAC, tòa nhà thông minh, nơi cần kiểm soát chính xác và không có sẵn nguồn khí nén.

• Điều khiển khí nén: Sử dụng áp suất khí nén, thời gian đóng mở cực nhanh, an toàn chống cháy nổ, chuyên dùng trong nhà máy hóa chất, lò hơi, xăng dầu.

• Thủy lực: Dùng cho các van công suất cực lớn yêu cầu lực kéo mạnh.

Theo môi chất sử dụng

Phân chia thành các dòng chuyên biệt dùng cho nước sạch, nước thải, hơi nóng (steam), dầu truyền nhiệt, khí nén hoặc hóa chất ăn mòn.

Theo vật liệu chế tạo

• Đồng / Gang / Gang cầu: Dùng phổ biến cho nước, hệ thống HVAC và PCCC.

• Thép Carbon: Dùng cho hệ thống hơi nóng, lò hơi áp suất cao.

• Inox 304 / Inox 316: Kháng hóa chất, chống ăn mòn, dùng cho thực phẩm, dược phẩm.

Theo kiểu kết nối

Bao gồm kết nối nối ren (DN15 - DN50), kết nối mặt bích (DN50 trở lên) hoặc kết nối Clamp vi sinh.

Thông số kỹ thuật cần quan tâm

Để đảm bảo hệ thống vận hành an toàn và chính xác, khi chọn mua Linear Control Valve cần làm rõ các thông số kỹ thuật dưới đây:

So sánh Linear Control Valve với các loại van điều khiển khác

Bảng so sánh dưới đây chi tiết sự khác biệt giữa các dòng van điều khiển phổ biến hiện nay:

Tham khảo các dòng van điều khiển công nghiệp uy tín tại chèn link: van điều khiển điện.

Vì sao Linear Control Valve được sử dụng trong hệ thống điều khiển tự động?

Lắp đặt Linear Control Valve đem lại nhiều lợi ích chiến lược vượt trội cho các công trình hiện đại:

• Kiểm soát chính xác các thông số: Giúp duy trì chính xác nhiệt độ, áp suất hoặc lưu lượng tại điểm cài đặt (Set-point) với sai số cực nhỏ.

• Triệt tiêu hiện tượng sụt áp và dao động: Cơ chế điều tiết mượt mà giúp dòng chảy không bị thay đổi đột ngột, triệt tiêu hiện tượng sốc áp.

• Tiết kiệm năng lượng: Van chỉ cung cấp đúng lượng nhiên liệu hoặc môi chất cần thiết, giảm thiểu lãng phí điện năng, hơi nóng hay nước lạnh.

• Dễ dàng tích hợp hệ thống tự động hóa: Tương thích hoàn toàn với các chuẩn giao tiếp công nghiệp hiện đại như Modbus, BACnet, Profibus kết nối với PLC/BMS.

• Bảo vệ hạ tầng đường ống: Giảm hiện tượng búa nước (Water Hammer) do không đóng mở đột ngột, kéo dài tuổi thọ cho bơm và thiết bị phụ trợ.

Ứng dụng thực tế của Linear Control Valve

Thiết bị hiện diện phổ biến trong nhiều ngành công nghiệp và hạ tầng kỹ thuật:

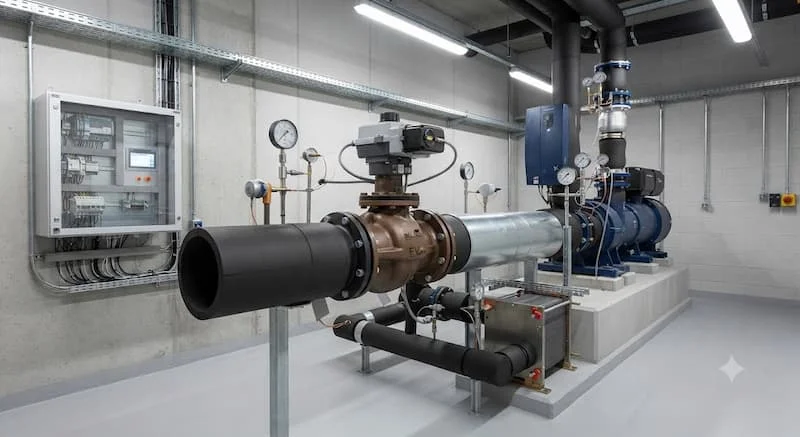

• Hệ thống HVAC & Chiller: Điều khiển lưu lượng nước lạnh/nước nóng cấp cho các AHU, FCU để duy trì nhiệt độ phòng tòa nhà.

• Lò hơi & Hệ thống hơi nóng (Steam): Điều tiết lượng hơi cấp cho các thiết bị sấy, nồi nấu hoặc trao đổi nhiệt.

• Nhà máy Thực phẩm, Dược phẩm: Kiểm soát chính xác lưu lượng nguyên liệu lỏng và nhiệt độ tiệt trùng Pasteur.

• Hóa chất & Petrochemical: Điều khiển dòng chảy dung dịch hóa chất trong các phản ứng hóa học khép kín.

• Nhà máy xử lý nước & Trạm bơm: Điều tiết hóa chất châm khử trùng hoặc điều hòa lưu lượng nước cấp.

Khi nào nên sử dụng Linear Control Valve?

Bạn nên ưu tiên đầu tư giải pháp Linear Control Valve trong các kịch bản sau:

• Khi hệ thống yêu cầu điều chỉnh lưu lượng liên tục: Nơi tải tiêu thụ thay đổi liên tục theo thời gian (ví dụ: nhiệt độ tòa nhà thay đổi theo thời tiết).

• Cần khống chế chính xác Nhiệt độ / Áp suất: Các công đoạn sản xuất nếu lệch 1-2 độ C sẽ làm hỏng toàn bộ lô hàng.

• Hệ thống vận hành hoàn toàn tự động: Không có sự can thiệp thủ công của con người, đòi hỏi van phản hồi liên tục về tủ điều khiển Central.

• Tối ưu chi phí vận hành dài hạn: Nơi việc tiết kiệm 5-10% nhiên liệu hơi nóng hay điện năng mang lại giá trị kinh tế lớn.

Những sai lầm thường gặp khi sử dụng

Các sai sót trong quá trình lựa chọn và vận hành có thể làm giảm hiệu quả của thiết bị:

• Chọn sai đặc tuyến van: Dùng Linear Control Valve cho hệ thống có sự biến động áp suất lớn (trường hợp này nên chọn đặc tuyến Equal Percentage).

• Tính toán sai kích cỡ DN: Chọn van bằng kích cỡ đường ống mà không tính toán hệ số lưu lượng Kv/Cv, dẫn đến van bị quá khổ (Over-sizing) làm mất khả năng điều khiển chính xác ở độ mở nhỏ.

• Không đồng bộ tín hiệu điều khiển: Tủ điện phát tín hiệu 0-10V nhưng mua van nhận tín hiệu 4-20mA.

• Bỏ qua bước hiệu chuẩn (Calibration): Không cân chỉnh điểm 0 (Zero) và điểm Span của bộ truyền động trước khi đưa vào vận hành.

• Không làm sạch đường ống trước khi lắp: Mạt hàn, gỉ sét trong ống làm xước đĩa van và kẹt ghế van gây rò rỉ.

Cách lựa chọn Linear Control Valve (Checklist kỹ thuật)

Áp dụng checklist dưới đây giúp kỹ sư lựa chọn chính xác sản phẩm:

• Xác định môi chất làm việc: Nước, Hơi nóng, Dầu truyền nhiệt hay Hóa chất.

• Tính toán kích cỡ DN dựa trên hệ số Kv/Cv: Không chọn dựa trên đường kính ống sẵn có.

• Xác định cấp áp suất PN và áp suất chênh lệch (Close-off Pressure): Đảm bảo bộ truyền động đủ lực để đóng chặt van.

• Chọn vật liệu thân van và gioăng làm kín: Gang cho nước; Thép/Inox cho hơi nóng và hóa chất.

• Xác định chính xác tín hiệu điều khiển: 4-20mA hay 0-10V DC.

• Kiểm tra nguồn điện cấp: 24V AC/DC, 220V AC hay nguồn khí nén.

• Kiểm tra nhiệt độ tối đa của môi chất.

• Lựa thương hiệu uy tín: Đảm bảo có sẵn phụ kiện thay thế và hỗ trợ kỹ thuật tốt.

Khám phá thêm các thiết bị van công nghiệp chính hãng tại chèn link: van công nghiệp nhập khẩu.

Lưu ý khi lắp đặt và vận hành

1. Lắp đúng chiều dòng chảy: Quan sát kỹ mũi tên hướng dòng chảy được đúc nổi trên thân van.

2. Hướng lắp bộ truyền động: Ưu tiên lắp van theo phương thẳng đứng (Actuator nằm ở phía trên thân van). Tránh lắp dốc ngược bộ truyền động xuống dưới để ngăn rò rỉ lưu chất gây cháy bo mạch.

3. Đảm bảo không gian thao tác: Bố trí khoảng trống đủ rộng xung quanh van để kỹ sư dễ dàng hiệu chuẩn hoặc tháo lắp bảo trì.

4. Làm sạch đường ống: Thổi rửa sạch toàn bộ đường ống trước khi đấu nối van vào hệ thống.

5. Hiệu chỉnh bộ định vị (Positioner): Tiến hành test chạy thử từ 0% - 25% - 50% - 75% - 100% độ mở để đảm bảo van phản hồi chuẩn xác tín hiệu.

6. Bảo dưỡng định kỳ: Kiểm tra độ kín ty van, tra mỡ bôi trơn bánh răng actuator định kỳ 6 tháng/lần.

FAQ - Câu hỏi thường gặp

Linear Control Valve là gì?

Linear Control Valve là dòng van điều khiển có độ mở biến thiên tỉ lệ thuận với tín hiệu điều khiển đầu vào, giúp điều tiết lưu lượng môi chất chính xác theo từng phần trăm hành trình.

Linear Control Valve khác van ON/OFF như thế nào?

Van ON/OFF chỉ hoạt động ở hai trạng thái đóng hoàn toàn (0%) hoặc mở hoàn toàn (100%). Linear Control Valve có thể dừng và điều tiết ở bất kỳ vị trí nào trong khoảng từ 0% đến 100%.

Linear Control Valve có điều khiển bằng điện và khí nén được không?

Có. Tùy thuộc vào yêu cầu kỹ thuật, van có thể tích hợp bộ truyền động điện (Electric Actuator) hoặc bộ truyền động khí nén (Pneumatic Actuator).

Khi nào nên chọn van tuyến tính thay vì van bi điều khiển?

Nên chọn van tuyến tính khi hệ thống yêu cầu độ chính xác điều tiết rất cao, kiểm soát tinh vi các thông số nhiệt độ/áp suất và yêu cầu độ bền làm việc liên tục trong môi trường công nghiệp nặng.

Giá van tuyến tính phụ thuộc vào những yếu tố nào?

Giá van phụ thuộc vào kích cỡ (DN), chất liệu thân (Gang, Thép, Inox), thương hiệu sản xuất, xuất xứ và loại bộ truyền động (Điện/Khí nén, có hoặc không có bộ positioner).

Kết luận

Van tuyến tính là giải pháp điều khiển lưu lượng chính xác và tin cậy hàng đầu trong các hệ thống tự động hóa công nghiệp hiện đại. Việc hiểu rõ cấu tạo, nguyên lý và áp dụng chuẩn xác quy trình lựa chọn giúp hệ thống vận hành ổn định, tiết kiệm năng lượng và kéo dài tuổi thọ cho toàn bộ công trình.

Bạn đang tìm kiếm giải pháp van tuyến tính phù hợp cho hệ thống HVAC, hơi nóng, nước hay hóa chất? Hãy liên hệ ngay với chúng tôi để nhận tư vấn kỹ thuật chuyên sâu, báo giá cạnh tranh và hỗ trợ giải pháp tối ưu nhất cho dự án của bạn đối với van tuyến tính.
