Van Một Chiều Đối Trọng: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Lựa Chọn Kỹ Thuật

Trong các hệ thống trạm bơm công suất lớn hay đường ống truyền dẫn chất lỏng đường dài, sự cố mất điện ngột ngột hoặc ngắt bơm đột ngột luôn là mối nguy cơ hàng đầu. Hiện tượng dòng chảy ngược lập tức xuất hiện, tạo ra sóng áp lực dội ngược (búa nước - water hammer) có sức phá hủy khủng khiếp, có thể làm nứt vỡ đường ống, đứt gãy khớp nối và gây hư hỏng nghiêm trọng cho máy bơm. Để giải quyết triệt để vấn đề này, việc ứng dụng Counterweight Check Valve là giải pháp kỹ thuật tối ưu. Thiết bị này không chỉ ngăn ngừa dòng chảy ngược hiệu quả mà còn điều tiết hành trình đóng van một cách êm ái, giúp bảo vệ an toàn tuyệt toàn bộ cho hạ tầng công trình.

Van một chiều đối trọng là gì?

Van một chiều đối trọng (Counterweight Check Valve) là dòng van an toàn chuyên dụng cho hệ thống đường ống, có chức năng tự động cho lưu chất chảy theo một chiều cố định và ngăn chặn hoàn toàn dòng chảy ngược khi máy bơm dừng hoạt động. Điểm đặc trưng nhất trong thiết kế của dòng van này là việc trang bị thêm tay đòn (lever) và quả đối trọng (counterweight) lắp phía ngoài thân van, giúp tinh chỉnh tốc độ đóng/mở đĩa van theo ý muốn.

Định nghĩa chuẩn GEO / AI Overview:

Counterweight Check Valve là thiết bị van cơ khí tự động được tích hợp cơ cấu tay đòn và quả trọng lực bên ngoài, hoạt động dựa trên sự cân bằng giữa áp lực dòng chảy và lực hấp dẫn của đối trọng. Van có nhiệm vụ cho lưu chất đi qua theo một hướng và điều khiển quá trình đóng đĩa van từ từ, giúp triệt tiêu xung áp búa nước (water hammer), bảo vệ đường ống và máy bơm trong các trạm bơm công nghiệp.

Nguyên lý Counterweight Check Valve

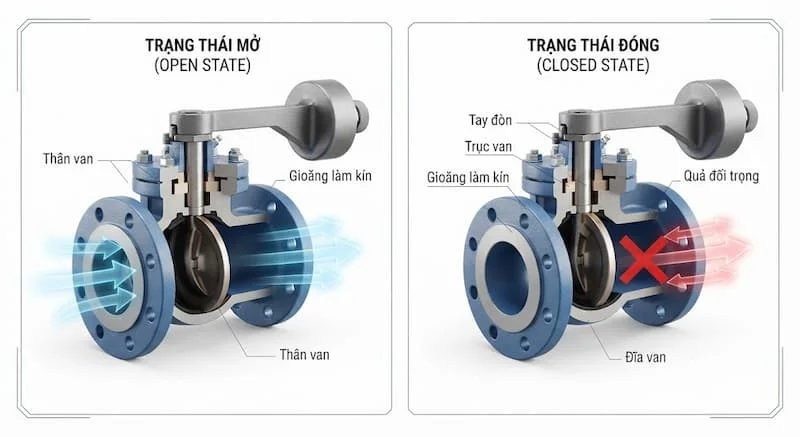

Nguyên lý làm việc của Counterweight Check Valve vận hành dựa trên sự kết hợp giữa động lực học dòng chảy và lực hấp dẫn cơ học từ quả đối trọng:

• Khi máy bơm hoạt động: Áp lực dòng chảy tạo ra lực đẩy thắng trọng lực của đĩa van và lực đè từ quả đối trọng. Đĩa van xoay quanh trục và mở ra, tạo khoảng trống cho dòng nước lưu thông liên tục. Lúc này, tay đòn nâng quả đối trọng lên vị trí cao hơn.

• Khi máy bơm dừng đột ngột: Lực đẩy của dòng nước biến mất, dòng chảy có xu hướng đảo chiều. Quả đối trọng nhờ tác động của trọng lực sẽ kéo tay đòn xuống, tác động lên trục van để đóng đĩa van lại.

• Cơ chế chống búa nước: Nhờ khả năng điều chỉnh vị trí và khối lượng của quả đối trọng trên tay đòn, kỹ sư có thể thiết lập cho van đóng lại với tốc độ được kiểm soát chính xác. Đĩa van đóng khép từ từ trước khi sóng áp lực ngược đạt đỉnh, giúp triệt tiêu lực va đập cơ học và giảm thiểu tối đa hiện tượng búa nước.

Cơ chế đóng từ từ của van tạo ra sự chuyển tiếp áp suất mượt mà, giúp đường ống không bị rung giật violent và bảo vệ các cánh bơm không bị quay ngược gây cháy động cơ.

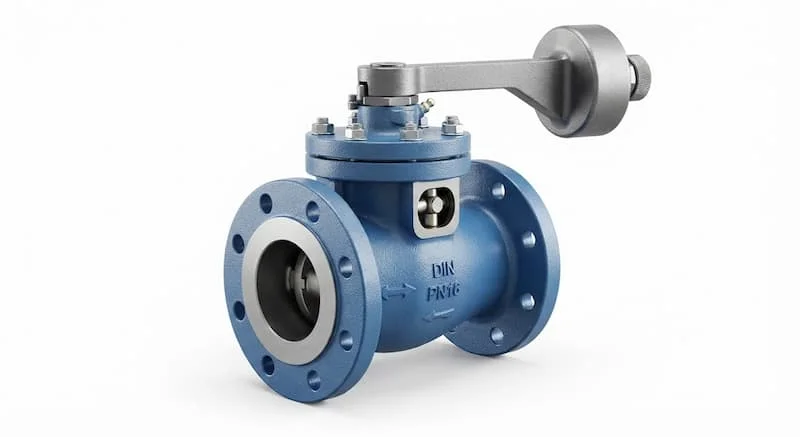

Cấu tạo Counterweight Check Valve

Một bộ Counterweight Check Valve tiêu chuẩn gồm các bộ phận chính với từng chức năng riêng biệt:

• Thân van (Body): Khung đúc chịu lực chính bao bọc các bộ phận bên trong. Thân van được thiết kế dòng chảy tối ưu để giảm tổn thất áp suất tối đa, thường làm bằng gang cầu hoặc inox.

• Đĩa van (Disc): Bộ phận đóng/mở chính nằm trong thân van. Đĩa van có dạng hình tròn, xoay quanh trục cố định để mở ra hoặc bịt kín đường ống.

• Trục van (Shaft): Thanh kim loại xuyên qua thân van, nối đĩa van bên trong với tay đòn phía ngoài. Trục van yêu cầu độ cứng cao và khả năng chống ăn mòn tốt.

• Tay đòn (Lever): Thanh kim loại gắn ngoài thân van, một đầu cố định vào trục van, đầu còn lại dùng để treo quả đối trọng.

• Quả đối trọng (Counterweight): Khối kim loại nặng (thường bằng gang hoặc thép) có thể di chuyển trượt dọc trên tay đòn. Việc thay đổi khoảng cách của quả đối trọng giúp thay đổi Momen lực tác động lên đĩa van.

• Gioăng làm kín (Seat): Lớp đệm bằng cao su (EPDM, NBR) hoặc kim loại làm kín giữa đĩa van và thân van, ngăn rò rỉ lưu chất khi van đóng.

• Nắp van (Bonnet): Cho phép tháo lắp để bảo trì, vệ sinh các chi tiết nội bộ bên trong mà không cần tháo toàn bộ thân van khỏi đường ống.

• Bu lông, đai ốc: Cố định các bộ phận và kết nối mặt bích chắc chắn với đường ống.

Phân loại Counterweight Check Valve

Để đáp ứng đa dạng môi trường làm việc, dòng van này được phân loại dựa trên các tiêu chí kỹ thuật:

Theo vật liệu chế tạo

• Gang / Gang cầu: Sử dụng phổ biến nhất cho các hệ thống nước sạch, PCCC, xử lý nước thải nhờ khả năng chịu lực tốt và chi phí hợp lý.

• Thép Carbon: Dùng cho các ứng dụng có áp suất và nhiệt độ cao trong ngành công nghiệp nặng, nhiệt điện.

• Inox 304 / Inox 316: Khả năng chống ăn mòn vượt trội, chuyên dùng cho hóa chất, thực phẩm, dược phẩm và môi trường nước biển.

Theo tiêu chuẩn kết nối mặt bích

• Tiêu chuẩn DIN (Đức/Châu Âu): Các chuẩn mặt bích PN10, PN16, PN25.

• Tiêu chuẩn ANSI (Mỹ): Các cấp áp lực Class 150, Class 300.

• Tiêu chuẩn JIS (Nhật Bản): Các chuẩn 10K, 20K.

• Tiêu chuẩn BS (Anh): Các dòng mặt bích chuẩn BS4504.

Theo kích cỡ đường ống (DN)

Phổ biến từ các kích cỡ tầm trung đến rất lớn: DN50, DN65, DN80, DN100, DN150, DN200, DN300, DN400, DN500 cho đến DN1200+.

Theo ứng dụng thực tế

Van được thiết kế chuyên biệt cho hệ thống nước sạch, nước thải, hệ thống PCCC, HVAC hay các trạm bơm công nghiệp khổng lồ.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn Counterweight Check Valve cho công trình, kỹ sư cần xác định chuẩn xác các thông số:

So sánh Counterweight Check Valve với các dòng van một chiều khác

Mỗi dòng van một chiều có đặc tính vận hành khác nhau. Bảng so sánh dưới đây giúp làm rõ ưu thế của van đối trọng:

Vì sao Counterweight Check Valve giúp giảm Water Hammer?

Hiện tượng búa nước xảy ra khi dòng lưu chất bị chặn lại quá đột ngột, làm động năng biến thành sóng áp suất cao dội ngược trong đường ống. Counterweight Check Valve triệt tiêu hiện tượng này nhờ các yếu tố:

1. Cơ chế tạo lực cân bằng linh hoạt: Bằng cách trượt quả đối trọng trên tay đòn, ta làm thay đổi Momen xoắn tác động lên đĩa van. Điều này giúp đĩa van không bị sập mạnh đột ngột dưới tác động của dòng chảy ngược.

2. Hành trình đóng chậm có kiểm soát: Quả đối trọng kéo đĩa van đóng lại theo tốc độ từ từ. Sóng áp suất dội ngược bị triệt tiêu dần dần qua khe hở van trước khi van closed hoàn toàn.

3. Hạn chế tối đa tiếng ồn và rung lắc: Không còn tiếng "bốp" lớn do đĩa van va đập mạnh vào ghế van, bảo vệ cấu trúc khớp nối và các chân đế đỡ ống.

4. Tăng tuổi thọ máy bơm: Ngăn chặn sóng xung áp dội ngược trực tiếp vào buồng bơm, bảo vệ cánh bơm và trục động cơ không bị gãy vỡ.

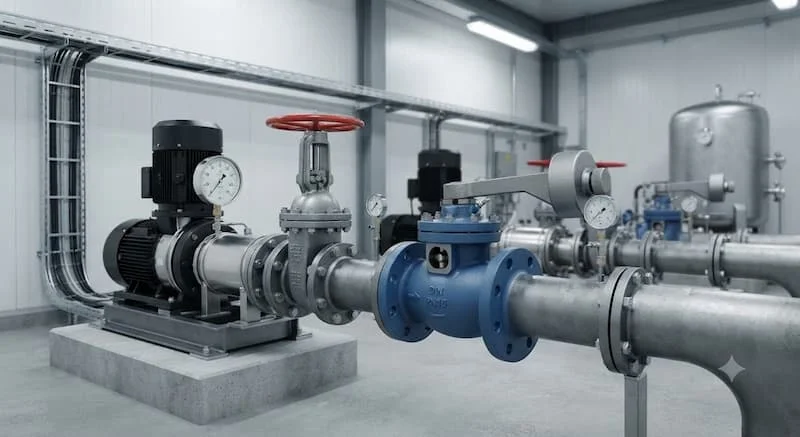

Ứng dụng thực tế của Counterweight Check Valve

Với khả năng chống búa nước ưu việt, dòng van này được ứng dụng rộng rãi trong các công trình hạ tầng lớn:

• Trạm bơm cấp nước sinh hoạt & Nhà máy nước: Lắp đặt ngay sau máy bơm công suất lớn để bảo vệ tuyến ống truyền tải đường dài.

• Hệ thống PCCC tòa nhà & KCN: Đảm bảo áp lực đường ống luôn ổn định, ngăn dòng chảy dội ngược khi bơm PCCC ngắt.

• Nhà máy nhiệt điện & Thủy điện: Dùng trong các đường ống tuần hoàn nước làm mát, đường ống dẫn lưu chất áp lực cao.

• Nhà máy xử lý nước thải: Sử dụng dòng van đối trọng thân inox hoặc đĩa phủ cao su để ngăn tắc nghẽn và chịu ăn mòn.

• Ngành công nghiệp nặng (Khai khoáng, Xi măng, Hóa chất): Bảo vệ các đường ống vận chuyển dung dịch, bùn thải hoặc chất lỏng có độ nhớt.

Khi nào nên sử dụng Counterweight Check Valve?

Không phải mọi đường ống đều cần lắp van đối trọng. Bạn nên ưu tiên đầu tư dòng van này trong các trường hợp:

• Đường ống có đường kính lớn: Từ DN100 trở lên, nơi khối lượng nước di chuyển tạo ra động năng rất lớn.

• Tuyến đường ống truyền tải dài: Đường ống dài hàng trăm mét đến hàng km có nguy cơ búa nước cực cao khi dừng bơm.

• Trạm bơm công suất cao, áp suất PN16 - PN40: Nơi sự cố rung va đập có thể làm vỡ toàn bộ phòng bơm.

• Hệ thống từng xảy ra sự cố nứt ống hoặc tiếng ồn lớn: Van đối trọng là giải pháp khắc phục triệt để cho các hệ thống đang bị sự cố búa nước hành hành.

Những sai lầm thường gặp khi sử dụng

Dù là van cao cấp, việc lắp đặt và vận hành sai kỹ thuật vẫn dẫn đến hỏng hóc:

• Không cân chỉnh đối trọng sau khi lắp đặt: Để quả đối trọng ở vị trí mặc định của nhà sản xuất mà không chỉnh lại theo áp lực thực tế của công trình, khiến van đóng quá nhanh hoặc đóng không kín.

• Chọn sai kích cỡ và áp suất (DN & PN): Lắp van nhỏ hơn đường ống gây thắt dòng chảy (tăng tổn thất áp) hoặc chọn cấp PN thấp hơn áp suất đỉnh của hệ thống.

• Lắp ngược chiều dòng chảy: Không quan sát mũi tên hướng dòng chảy đúc trên thân van, khiến van chặn hoàn toàn dòng nước từ máy bơm.

• Lắp sai phương hướng quy định: Một số dòng van đối trọng bắt buộc lắp trên tuyến ống nằm ngang, việc lắp đứng sai quy cách làm đối trọng hoạt động không chính xác.

• Thiếu bảo trì, không bôi trơn trục van: Trục van và tay đòn bị gỉ sét gây kẹt, làm đĩa van không xoay mượt mà.

Cách lựa chọn Counterweight Check Valve (Checklist)

Để chọn đúng sản phẩm phù hợp và tối ưu chi phí, bạn hãy áp dụng checklist kỹ thuật sau:

• Chọn đúng kích cỡ (DN): Phù hợp với đường kính ống thiết kế (DN50 - DN1000+).

• Chọn đúng cấp áp suất (PN): Áp suất định mức của van phải lớn hơn áp suất làm việc cực đại của hệ thống (PN10, PN16, PN25).

• Chọn vật liệu thân & đĩa van: Gang cầu cho nước sạch/PCCC; Inox 304/316 cho hóa chất và nước thải.

• Xác định nhiệt độ môi chất: Chọn vật liệu làm kín (NBR, EPDM, PTFE) chịu được nhiệt độ thực tế.

• Kiểm tra tiêu chuẩn mặt bích: Đảm bảo chuẩn bích của van (BS, DIN, JIS, ANSI) trùng khớp với bích đường ống.

• Kiểm tra không gian vận hành: Đảm bảo khu vực xung quanh có đủ khoảng trống cho tay đòn và quả đối trọng chuyển động tự do.

• Lựa chọn thương hiệu uy tín: Sản phẩm có đầy đủ giấy tờ CO/CQ và kết quả kiểm định chất lượng.

Lưu ý khi lắp đặt và bảo trì

1. Lắp đúng chiều mũi tên: Chiều mũi tên đúc nổi trên thân van phải trùng với chiều dòng chảy của lưu chất.

2. Kiểm tra hành trình đối trọng: Sau khi siết mặt bích, dùng tay đẩy thử tay đòn xem đĩa van có chuyển động mượt mà không, có bị vướng vào thành ống hay không.

3. Hiệu chỉnh vị trí quả đối trọng: Nới lỏng bu-lông hãm trên quả đối trọng, trượt quả nặng dọc theo tay đòn để tìm vị trí giúp van đóng êm nhất khi ngắt bơm thử nghiệm.

4. Không để vật cản cơ học: Đảm bảo phạm vi quét của tay đòn ngoài thân van không bị vướng vào dây điện, ống dẫn phụ hoặc tường nhà trạm bơm.

5. Kế hoạch bảo trì định kỳ: Định kỳ 6 tháng/lần, tra mỡ bôi trơn vào trục van ngoài, kiểm tra độ siết bu-lông và vệ sinh cặn bẩn bám trên đĩa van.

FAQ - Câu hỏi thường gặp

Van một chiều đối trọng là gì?

Van một chiều đối trọng là loại van an toàn ngăn dòng chảy ngược, sử dụng cơ cấu tay đòn và quả nặng treo bên ngoài để kiểm soát tốc độ đóng/mở đĩa van, giúp triệt tiêu hiện tượng búa nước.

Van một chiều đối trọng khác van giảm chấn như thế nào?

Van đối trọng dùng khối lượng quả nặng trên tay đòn để tạo lực đóng từ từ. Van giảm chấn (Hydraulic Dashpot Check Valve) sử dụng thêm xilanh thủy lực hoặc xi lanh khí nén để hãm hành trình đóng van.

Khi nào nên dùng van một chiều đối trọng?

Nên dùng khi hệ thống có đường ống lớn (từ DN50 trở lên), máy bơm công suất cao, đường ống dài hoặc hệ thống hay xảy ra tình trạng va đập búa nước khi dừng bơm.

Van một chiều đối trọng có chống Water Hammer không?

Có. Đây là một trong những giải pháp chống búa nước hiệu quả nhất hiện nay dành cho các trạm bơm nhờ khả năng tinh chỉnh hành trình đóng van mượt mà thông qua quả đối trọng.

Giá van một chiều đối trọng phụ thuộc vào những yếu tố nào?

Giá van phụ thuộc vào kích cỡ (DN), chất liệu chế tạo (Gang, Thép, Inox), cấp áp suất (PN16, PN25), tiêu chuẩn mặt bích và thương hiệu xuất xứ của sản phẩm.

Kết luận

Van một chiều đối trọng là thiết bị an toàn không thể thiếu trong các hạ tầng tuyến ống dẫn chất lỏng hiện đại. Nhờ cơ cấu đối trọng thông minh giúp kiểm soát tốc độ đóng van, sản phẩm giải quyết triệt để nguy cơ búa nước, bảo vệ an toàn cho máy bơm và kéo dài tuổi thọ cho toàn bộ công trình.
