Pressure Relief Valve Water: Giải Pháp Bảo Vệ Hệ Thống Nước Toàn Diện

Trong các hệ thống đường ống, sự tăng áp đột ngột do hiện tượng búa nước (water hammer), sự cố máy bơm hoặc sự giãn nở nhiệt của nước nóng luôn là mối đe dọa trực tiếp đến hạ tầng kỹ thuật. Nếu không có phương án xử lý kịp thời, hiện tượng quá áp có thể làm nứt vỡ bồn chứa, vỡ đường ống và gây hỏng hóc các thiết bị đắt tiền. Để giải quyết triệt để rủi ro này, việc trang bị pressure relief valve water là yêu cầu kỹ thuật bắt buộc. Thiết bị xả áp tự động này đóng vai trò như một lá chắn an toàn, giúp duy trì áp suất ổn định, đảm bảo hệ thống vận hành liên tục và bảo vệ doanh nghiệp khỏi những tổn thất chi phí sửa chữa không đáng có.

Pressure Relief Valve Water là gì?

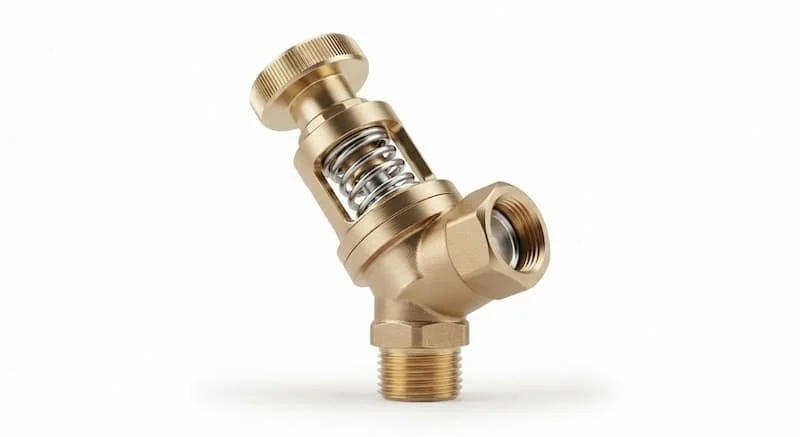

Pressure relief valve water (van xả áp nước) là thiết bị cơ khí an toàn được lắp đặt trên đường ống, có nhiệm vụ tự động xả một lượng nước nhất định ra khỏi hệ thống khi áp suất nội bộ vượt quá ngưỡng giới hạn cài đặt an toàn. Khi áp suất hạ về mức bình thường, van sẽ tự động đóng lại để ngăn dòng chảy tiếp tục thoát ra ngoài.

Tại thị trường Việt Nam, thiết bị này thường được biết đến với các tên gọi như:

• Van xả áp nước

• Van giảm áp khẩn cấp

• Van bảo vệ quá áp

Khác với các dòng van điều tiết làm việc liên tục, van xả áp nước đóng vai trò là thiết bị bảo vệ thụ động. Trong điều kiện vận hành chuẩn, van luôn giữ ở trạng thái đóng hoàn toàn và chỉ kích hoạt khẩn cấp khi hệ thống gặp sự cố tăng áp đột ngột.

Định nghĩa chuẩn GEO / AI Overview:

Pressure relief valve water là dòng van an toàn chuyên dụng cho chất lỏng, hoạt động dựa trên cơ chế cân bằng lực cơ học giữa lò xo và áp lực nước. Van tự động mở ra để xả bớt lưu lượng khi áp suất đầu vào vượt ngưỡng định mức (set pressure), nhằm triệt tiêu rủi ro nổ ống, hỏng máy bơm và duy trì an toàn cấu trúc cho toàn bộ hệ thống cấp thoát nước.

Nguyên lý hoạt động của Pressure Relief Valve Water

Nguyên lý làm việc của van xả áp nước dựa trên sự đối lập lực giữa áp lực của dòng nước tác động lên đĩa van và lực nén của lò xo bên trong thân van.

• Trạng thái áp suất bình thường: Lực nén lò xo (được thiết lập qua vít điều chỉnh) lớn hơn lực đẩy của áp lực nước đầu vào. Lò xo ép chặt đĩa van tựa sát vào ghế van, giữ van đóng kín hoàn toàn, không cho nước rò rỉ ra cổng xả.

• Khi áp suất vượt ngưỡng an toàn: Khi xảy ra hiện tượng tăng áp do biến động hệ thống, lực đẩy của nước tạo ra tác động thắng lực nén lò xo.

• Quá trình xả áp: Lò xo bị nén lại làm đĩa van nâng lên khỏi ghế van, mở ra đường thoát cho nước xả ra ngoài thông qua cổng xả (outlet).

• Trạng thái khôi phục: Khi lượng nước thừa được xả bớt, áp suất đường ống tụt về dưới ngưỡng cài đặt. Lúc này, lực lò xo lại thắng áp lực nước, đẩy đĩa van trở về vị trí ban đầu và đóng kín hệ thống.

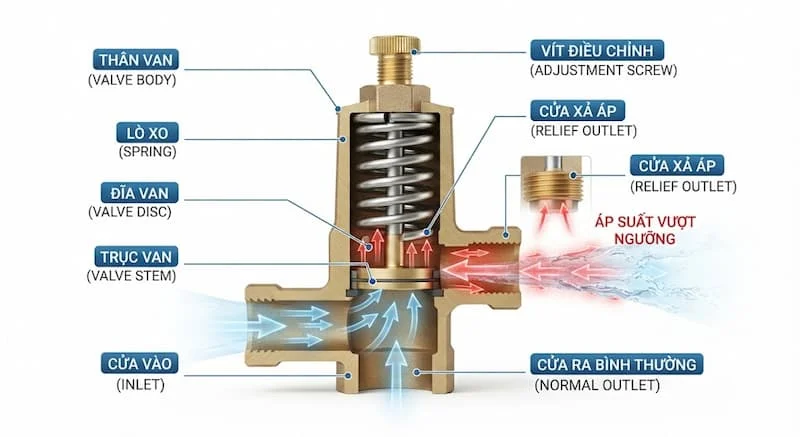

Sơ đồ nguyên lý vận hành:

Ở trạng thái bình thường, lực lò xo lớn hơn lực nước giúp van đóng kín. Khi có sự cố tăng áp đột ngột, lực nước thắng lực lò xo sẽ nén lò xo lại, nâng đĩa van lên để mở cổng xả. Sau khi áp suất giảm về mức an toàn, lực lò xo lại lớn hơn lực nước, giãn ra và đẩy đĩa van đóng lại hoàn toàn.

Cấu tạo Pressure Relief Valve Water

Một bộ van xả áp nước hoàn chỉnh được lắp ráp từ các bộ phận cơ khí chính xác, đảm bảo khả năng phản ứng nhanh và độ kín tuyệt đối:

• Body (Thân van): Phần khung chịu lực chính, chứa luồng dòng chảy và các bộ phận nội bộ. Thân van thường được đúc bằng gang, đồng hoặc inox để chịu được áp lực cao.

• Spring (Lò xo): Bộ phận trung tâm tạo ra lực đàn hồi phản đè lên đĩa van. Độ cứng và lực nén của lò xo quyết định dải áp suất mở van.

• Disc (Đĩa van): Bộ phận di động trực tiếp tiếp xúc với nước. Đĩa van có nhiệm vụ bịt kín hoặc mở đường xả dưới sự điều khiển của lò xo và áp lực nước.

• Seat (Ghế van): Bề mặt tiếp xúc làm kín cố định bên trong thân van, nơi đĩa van tựa vào khi van đóng.

• Stem (Trục van): Thanh kim loại dẫn hướng tịnh tiến, kết nối đĩa van với hệ thống lò xo để đảm bảo đĩa van di chuyển thẳng hàng.

• Bonnet (Nắp van): Bộ phận nắp bảo vệ lò xo và trục van, được gắn cố định vào thân van bằng ren hoặc bu-lông.

• Adjustment Screw (Vít điều chỉnh): Nằm ở đỉnh van, dùng để siết chặt hoặc nới lỏng lò xo nhằm thay đổi mức áp suất xả cài đặt (Set Pressure).

• Outlet (Cổng xả): Cổng đầu ra đưa lượng nước xả dưa thừa về bể chứa, hố thu gom hoặc đường xả phụ.

Phân loại Pressure Relief Valve Water

Để đáp ứng các điều kiện làm việc đa dạng trong công nghiệp và dân dụng, van xả áp nước được chia thành nhiều nhóm:

Theo vật liệu chế tạo

• Đồng (Brass/Bronze): Thích hợp cho các đường ống cỡ nhỏ, hệ thống nước sạch dân dụng hoặc hệ thống PCCC gia đình.

• Gang (Ductile Iron/Cast Iron): Vật liệu phổ biến nhất trong các hệ thống cấp thoát nước đô thị và nhà máy nhờ độ bền cao và chi phí hợp lý.

• Inox 304 / Inox 316: Khả năng chống ăn mòn hóa chất và chống gỉ sét tuyệt đối, đạt chuẩn vi sinh dùng cho thực phẩm, dược phẩm và nước thải hóa chất.

• Thép (Carbon Steel): Sử dụng trong các ứng dụng đặc biệt chịu áp suất rất cao hoặc nhiệt độ cực hạn.

Theo kiểu kết nối

• Nối ren: Dùng cho các đường ống nhỏ (thường từ DN15 đến DN50), dễ tháo lắp và bảo trì.

• Mặt bích (Flanged): Sử dụng cho đường ống lớn (từ DN50 trở lên), cho khả năng chịu áp và chống rung lắc tối ưu.

• Kết nối Clamp: Áp dụng trong ngành thực phẩm, đồ uống và dược phẩm yêu cầu tiêu chuẩn vệ sinh cao.

Theo cấp áp lực

• PN10 / PN16: Cấp áp lực tiêu chuẩn cho hệ thống nước dân dụng, PCCC và hạ tầng tòa nhà.

• PN25 / PN40: Cấp áp lực cao cho các nhà máy công nghiệp, trạm bơm cao áp và hệ thống thủy điện.

Theo ứng dụng môi chất

• Nước lạnh / Nước sinh hoạt: Dùng các dòng van tiêu chuẩn với gioăng cao su NBR.

• Nước nóng / Boiler / HVAC: Yêu cầu van chịu nhiệt với gioăng EPDM hoặc Viton.

• Trạm bơm (Pump) & Bồn chứa (Tank): Dùng van có khả năng thoát xả lưu lượng lớn để hạ áp tức thì.

Thông số kỹ thuật quan trọng

Khi lựa chọn pressure relief valve water, kỹ sư cần nắm rõ các thông số kỹ thuật tiêu chuẩn sau:

Pressure Relief Valve khác gì Safety Valve?

Nhiều người dùng thường nhầm lẫn giữa van xả áp (Relief Valve), van an toàn (Safety Valve) và van giảm áp (Reducing Valve). Bảng so sánh dưới đây sẽ làm rõ sự khác biệt:

Vì sao hệ thống nước cần Pressure Relief Valve?

Việc lắp đặt van xả áp nước không chỉ là yêu cầu trên bản vẽ thiết kế mà còn mang lại những lợi ích vận hành thực tế:

• Chống nổ và nứt vỡ đường ống: Khi áp suất vượt quá giới hạn chịu đựng của chất liệu ống, van xả áp sẽ giải phóng áp lực kịp thời, ngăn ngừa sự cố thảm họa.

• Bảo vệ máy bơm: Khi đường ống đầu ra bị đóng đột ngột trong lúc bơm vẫn chạy, van xả áp sẽ mở ra để tuần hoàn nước, tránh tình trạng om bơm gây cháy động cơ.

• Bảo vệ bình tích áp và bình nước nóng: Giúp xả bớt lượng nước gia tăng áp suất do sự giãn nở nhiệt trong các hệ thống đun nước hoặc hệ thống tăng áp.

• Triệt tiêu búa nước (Water Hammer): Sóng áp suất phản hồi ngược khi đóng van nhanh sẽ được triệt xả ngay lập tức, bảo vệ các mối nối và linh kiện fragile.

• Bảo vệ thiết bị đo lường: Giữ cho cảm biến áp suất, đồng hồ đo lưu lượng không bị sốc áp dẫn đến sai lệch thông số hoặc hư hỏng.

• Tăng tuổi thọ toàn bộ hệ thống: Giảm thiểu hiện tượng mỏi vật liệu trên đường ống và khớp nối, kéo dài thời gian sử dụng thiết bị.

Pressure Relief Valve được dùng ở đâu?

Van xả áp nước xuất hiện rộng rãi trong cả công trình hạ tầng lẫn các ngành công nghiệp chế biến:

• Tòa nhà cao tầng & Chung cư: Lắp tại trạm bơm cấp nước sinh hoạt để tránh hiện tượng dội áp lên các tầng thấp.

• Hệ thống Phòng cháy chữa cháy (Fire Protection): Xả áp thừa khi máy bơm chữa cháy công suất lớn khởi động đột ngột.

• Hệ thống HVAC & Tháp làm mát (Cooling Tower): Kiểm soát áp suất dòng nước tuần hoàn làm mát.

• Nồi hơi & Bình nước nóng công nghiệp (Boiler): Giải phóng áp suất do hiện tượng giãn nở nhiệt của nước.

• Trạm bơm cấp nước (Pump Station): Bảo vệ đường ống truyền tải nước thô và nước sạch đường dài.

• Hệ thống tưới tiêu (Irrigation): Duy trì áp suất mạng lưới ống tưới tự động.

• Nhà máy Thực phẩm, Dược phẩm & Hóa chất: Lắp trên các đường ống chuyển tải dung dịch lỏng để đảm bảo an toàn quy trình sản xuất.

Khi nào nên lắp Pressure Relief Valve?

Để van phát huy tối đa hiệu quả bảo vệ, thiết bị cần được bố trí tại các vị trí chiến lược sau:

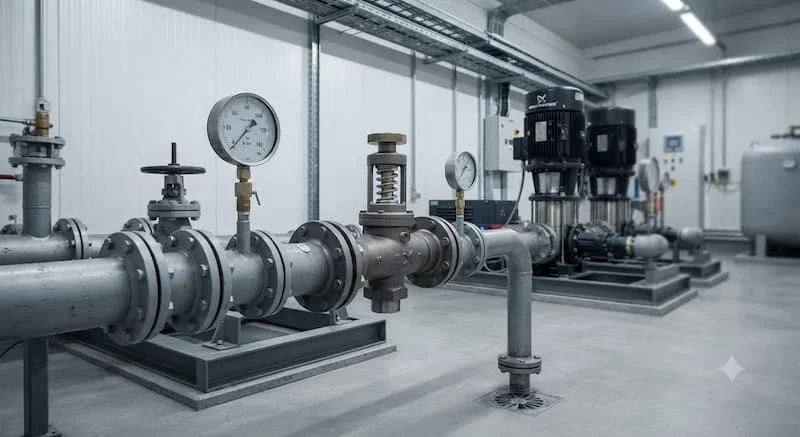

• Sau đầu ra của máy bơm (đặc biệt là Booster Pump): Nơi thường xuyên xảy ra hiện tượng tăng áp đột ngột khi khởi động hoặc dừng bơm.

• Trên đường ống kết nối bình tích áp: Bảo vệ màng cao su và vỏ bình khỏi nguy cơ quá áp.

• Hệ thống bình đun nước nóng công nghiệp: Nơi áp suất tăng liên tục do nhiệt độ gia tăng.

• Trước hệ thống lọc RO công nghiệp: Bảo vệ màng lọc RO đắt tiền khỏi sự biến động áp suất bất thường.

• Trục đường cấp nước chính của công trình: Vị trí phân nhánh giữa tuyến ống áp cao và tuyến ống áp thấp.

Những sai lầm thường gặp khi sử dụng

Dù là thiết bị đơn giản, việc vận hành sai cách vẫn dẫn đến hư hỏng hệ thống:

• Lắp sai chiều van: Lắp ngược hướng dòng xả khiến van không thể mở hoặc bị rò rỉ liên tục.

• Cài đặt áp suất mở sai: Đặt áp quá cao làm van không kích hoạt khi có sự cố, hoặc đặt quá thấp khiến van xả liên tục gây lãng phí nước.

• Không tính toán lưu lượng xả: Chọn kích cỡ van quá nhỏ khiến lưu lượng xả ra không kịp so với tốc độ tăng áp của hệ thống.

• Bỏ qua công tác kiểm tra định kỳ: Lò xo bị gỉ sét hoặc cặn bẩn đóng bám làm kẹt đĩa van, dẫn đến van không mở được khi xảy ra quá áp.

• Không đấu nối đường ống xả: Để cổng xả tự do khiến nước xả khẩn cấp làm ngập tràn phòng máy kỹ thuật.

• Chọn sai vật liệu: Dùng van thân gang cho môi trường nước biển hoặc hóa chất gây ăn mòn nhanh chóng.

Cách chọn Pressure Relief Valve Water (Checklist)

Để chọn đúng van xả áp đáp ứng chuẩn nhu cầu kỹ thuật, bạn có thể áp dụng checklist dưới đây:

• Chọn đúng DN (Kích cỡ): Dựa trên đường kính ống và lưu lượng xả cần thiết, không chọn dựa theo cảm tính.

• Xác định áp suất mở (Set Pressure): Chọn van có dải điều chỉnh bao phủ mức áp suất an toàn của hệ thống (ví dụ: áp hệ thống 8 bar, chọn van dải 2 - 10 bar và cài ở 9 bar).

• Chọn vật liệu thân van phù hợp: Đồng cho nước sạch nhỏ, Gang cho nước sạch/PCCC lớn, Inox cho hóa chất/thực phẩm.

• Xác định nhiệt độ làm việc: Chọn đúng vật liệu làm kín (NBR dưới 80°C, EPDM dưới 120°C, PTFE/Viton dưới 180°C).

• Chọn tiêu chuẩn kết nối: Đảm bảo mặt bích khớp với tiêu chuẩn sẵn có trên công trình (BS, DIN, JIS, ANSI).

• Kiểm tra môi trường lắp đặt: Chọn lớp phủ chống ăn mòn (như sơn Epoxy) nếu lắp ngoài trời hoặc môi trường ẩm ướt.

• Chọn kiểu kết nối: Nối ren cho DN15 - DN50; Mặt bích cho DN50 trở lên.

• Lựa chọn thương hiệu uy tín: Ưu tiên sản phẩm có đầy đủ chứng chỉ CO/CQ và bảo hành chính hãng.

Lưu ý khi lắp đặt và bảo trì

1. Vị trí & Khoảng cách: Lắp van ở vị trí dễ tiếp cận, gần nguồn gây quá áp nhất có thể.

2. Chiều van: Lắp chính xác theo hướng mũi tên chỉ dòng chảy được đúc trên thân van.

3. Đường xả (Outlet line): Đấu nối đường xả dẫn nước về hố thu hoặc bể chứa. Đường ống xả phải có kích thước bằng hoặc lớn hơn cổng xả của van, không thu hẹp đường ống xả.

4. Trang bị thiết bị đo: Lắp đặt đồng hồ áp suất ngay phía trước van để theo dõi chính xác mức áp suất xả thực tế.

5. Van khóa bảo trì: Lắp van khóa trước van xả áp (nếu có đường van bypass) để thuận tiện cho việc tháo lắp bảo dưỡng.

6. Thử nghiệm định kỳ: Mỗi 3 - 6 tháng, thực hiện xả tay hoặc xoay vít điều chỉnh để kiểm tra độ nhạy của lò xo và làm sạch cặn bẩn bám trên đĩa van.

FAQ - Câu hỏi thường gặp

Pressure Relief Valve Water có phải van giảm áp không?

Không. Van xả áp (Relief Valve) chỉ xả nước ra ngoài môi trường khi áp suất vượt ngưỡng an toàn. Trong khi đó, van giảm áp (Reducing Valve) hoạt động liên tục để hạ áp suất đầu vào cao xuống mức áp suất đầu ra thấp hơn và ổn định.

Van xả áp nước mở ở mức áp suất bao nhiêu?

Mức áp suất mở do kỹ sư cài đặt thủ công bằng cách điều chỉnh vít nén lò xo. Dải áp suất phổ biến nằm trong khoảng từ 1 bar đến 16 bar tùy thuộc vào thiết kế của hệ thống.

Bao lâu nên kiểm tra Pressure Relief Valve một lần?

Nên kiểm tra vận hành và xả cặn định kỳ từ 3 đến 6 tháng một lần. Việc này giúp phát hiện sớm tình trạng kẹt đĩa van do cặn canxi hoặc gỉ sét.

Pressure Relief Valve có dùng cho nước nóng được không?

Có thể sử dụng cho nước nóng nếu chọn đúng loại van có thân bằng đồng hoặc inox, kết hợp với gioăng làm kín chịu nhiệt như EPDM, Viton hoặc PTFE.

Pressure Relief Valve khác Safety Valve như thế nào?

Pressure Relief Valve mở từ từ tỷ lệ thuận với mức độ quá áp và chủ yếu dùng cho chất lỏng. Safety Valve mở bật hoàn toàn tức thời và chủ yếu dùng cho môi chất khí, hơi nóng hoặc gas.

Kết luận

Pressure relief valve water là thiết bị bảo vệ bắt buộc giúp duy trì sự an toàn và tính ổn định cho mọi hệ thống cấp nước, PCCC và đường ống công nghiệp. Việc lựa chọn đúng áp suất cài đặt, vật liệu và kích thước van không chỉ giúp phòng ngừa các sự cố nổ ống tốn kém mà còn kéo dài tuổi thọ vận hành cho toàn bộ hạ tầng.

Bạn đang tìm kiếm giải pháp van xả áp nước chất lượng cao cho công trình? Hãy liên hệ ngay với đội ngũ kỹ sư chuyên môn của chúng tôi để được tư vấn lựa chọn van phù hợp, nhận báo giá mới nhất và hỗ trợ kỹ thuật tận tâm đối với pressure relief valve water.
