Van Wonil Hàn Quốc: Hướng Dẫn Lựa Chọn và Ứng Dụng Chuẩn Kỹ Sư

Van Wonil Hàn Quốc là lựa chọn nào cho hệ thống đường ống?

Một hệ thống cấp nước, PCCC hay nhà máy vừa bước vào giai đoạn lắp đặt hoặc thay thế thiết bị, người phụ trách kỹ thuật bỗng đối mặt với vô số băn khoăn. Trước mắt họ là hàng loạt sản phẩm van wonil hàn quốc với đủ kích thước DN, vật liệu gang, inox, thép cùng nhiều kiểu kết nối khác nhau nhưng chưa biết nên chọn loại nào cho chuẩn xác.

Không phải cứ gắn mác “van Hàn Quốc” là sẽ phù hợp với mọi hệ thống đường ống. Trên thực tế, dù cùng chung thương hiệu Wonil, nhưng các dòng van bướm, van cổng, van bi hay van một chiều lại sở hữu nguyên lý hoạt động và mục đích sử dụng hoàn toàn khác biệt. Việc chọn sai vật liệu, nhầm lẫn về áp suất, nhiệt độ hay sai kiểu kết nối có thể khiến thiết bị nhanh chóng xuống cấp, rò rỉ hoặc vận hành kém hiệu hiệu quả.

Bài viết này sẽ giúp bạn giải quyết triệt để vấn đề từ xuất xứ, chủng loại, thông số kỹ thuật, ứng dụng thực tế cho đến cách lựa chọn và mua van wonil hàn quốc chính hãng, đảm bảo tối ưu chi phí và độ bền cho công trình.

Kiến thức nền

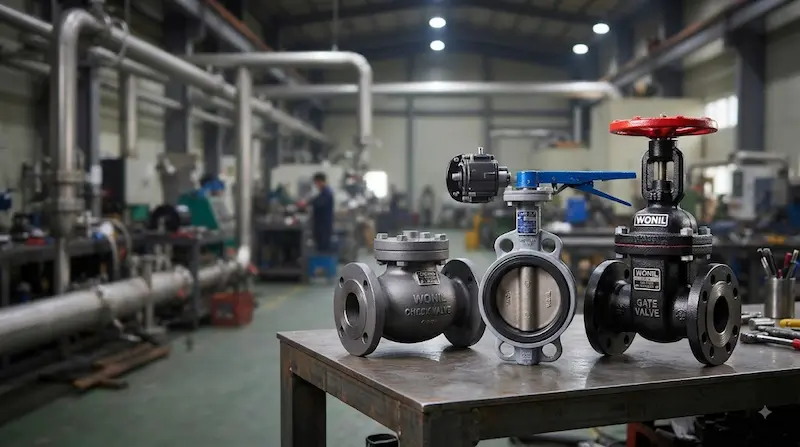

Van Wonil Hàn Quốc là gì? Xuất xứ từ đâu?

Van Wonil Hàn Quốc là nhóm van công nghiệp do Wonil Industrial sản xuất, được sử dụng để đóng, mở, kiểm soát hoặc ngăn chặn dòng lưu chất di chuyển bên trong hệ thống đường ống.

Wonil Industrial là nhà sản xuất thiết bị công nghiệp có trụ sở chính đặt tại Namyangju, Gyeonggi-do, Hàn Quốc. Danh mục sản phẩm của hãng bao gồm nhiều dòng van công nghiệp chủ lực như van cổng (gate valve), van bướm (butterfly valve), van cầu (globe valve), van một chiều (swing check valve và hammerless check valve).

• Thương hiệu: Wonil Industrial (Hàn Quốc).

• Lĩnh vực: Sản xuất van và phụ kiện đường ống công nghiệp.

• Nhóm sản phẩm chính: Van bướm, van cổng, van một chiều, van cầu, y lọc.

• Đặc điểm: Độ bền cao, đa dạng vật liệu và đạt tiêu chuẩn chất lượng khắt khe.

Thương hiệu này được tin dùng rộng rãi trong các hệ thống công nghiệp nhờ sự đồng bộ về tiêu chuẩn kỹ thuật, dải sản phẩm phong phú và khả năng thích ứng linh hoạt với nhiều loại lưu chất khác nhau.

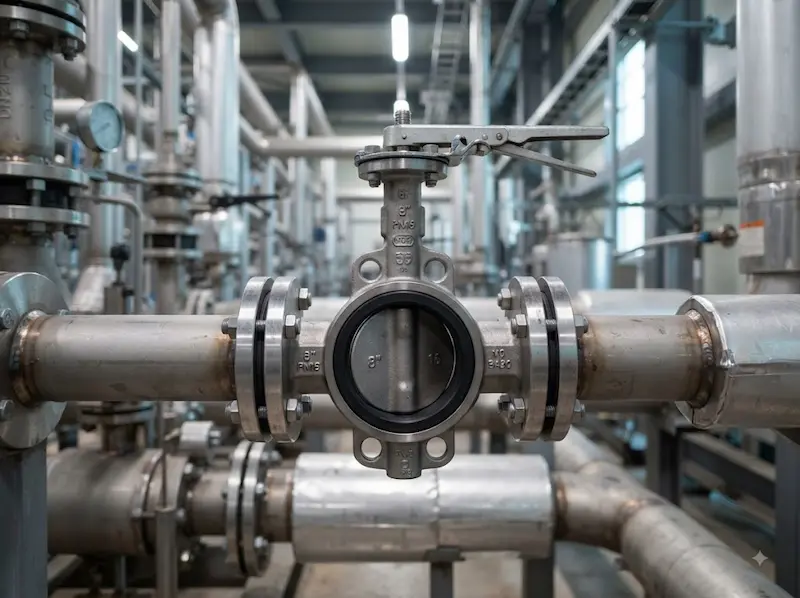

Nguyên lý hoạt động và bản chất của van Wonil

Xét về bản chất, van công nghiệp đóng vai trò là thiết bị kiểm soát dòng chảy. Tùy thuộc vào thiết kế cơ khí bên trong, mỗi dòng van wonil hàn quốc sẽ đảm nhiệm một nhiệm vụ chuyên biệt:

• Van đóng/mở: Cho phép lưu chất lưu thông hoàn toàn hoặc chặn đứng hoàn toàn dòng chảy.

• Van điều tiết: Kiểm soát lưu lượng và áp suất dòng chảy đi qua van ở các góc mở khác nhau.

• Van chống dòng chảy ngược: Tự động ngăn không cho lưu chất chảy ngược về nguồn khi hệ thống dừng hoạt động.

• Van lọc/bảo vệ: Loại bỏ tạp chất rắn lẫn trong dòng lưu chất để bảo vệ toàn bộ thiết bị phía sau.

Mỗi chủng loại đều có cấu tạo tương ứng với nguyên lý làm việc riêng biệt. Chẳng hạn, van bướm sử dụng đĩa xoay góc 90 độ để đóng mở nhanh; van cổng dùng cánh van nâng hạ theo chiều dọc để hạn chế tổn thất áp suất; trong khi van cầu sở hữu thiết kế dòng chảy chữ Z phù hợp cho việc tiết lưu.

Phân tích chuyên sâu

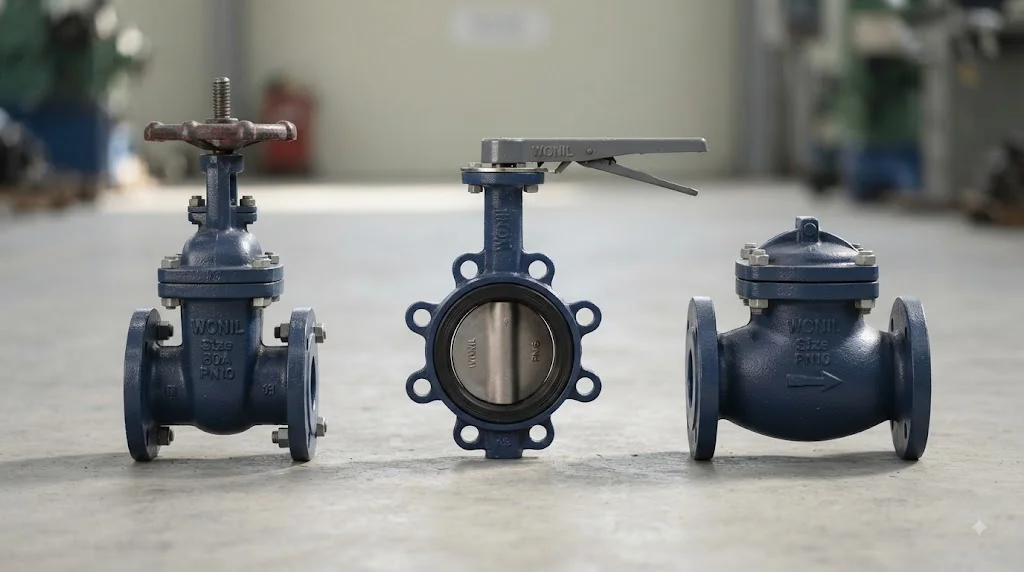

Các loại van Wonil Hàn Quốc phổ biến hiện nay

Van bướm Wonil

Van bướm Wonil sở hữu cấu tạo gọn nhẹ với phần đĩa van xoay quanh trục, kết hợp cùng lớp gioăng cao su hoặc PTFE làm kín. Sản phẩm này có các kiểu kết nối đa dạng như wafer, lug, flange hoặc groove, kết hợp cùng tay gạt, tay quay vô lăng hoặc bộ truyền động khí nén/điện. Ưu điểm lớn nhất của dòng van này là sự nhỏ gọn, phù hợp với các đường ống có không gian hạn chế. Danh mục của hãng hiện cung cấp từ dòng wafer 10K, 16K cho đến các phiên bản inox, mặt bích và tai bích (lug).

Van cổng Wonil

Van cổng Wonil được thiết kế với hai dạng chính là ty nổi và ty chìm. Thiết bị này chuyên dùng cho mục đích đóng hoặc mở hoàn toàn dòng chảy. Khi mở hoàn toàn, cánh van được kéo lên khỏi đường đi của lưu chất, giúp triệt tiêu hoàn toàn hiện tượng sụt giảm áp suất. Đây là lựa chọn hàng đầu cho các hệ thống cấp thoát nước quy mô lớn.

Van một chiều Wonil

Van một chiều Wonil đóng vai trò bảo vệ hệ thống trước nguy cơ búa nước hoặc dòng chảy ngược. Các dòng phổ biến bao gồm van một chiều lá lật (swing check), van một chiều lò xo/không tiếng va (hammerless check) hoạt động hoàn toàn tự động dựa trên chênh lệch áp suất và hướng di chuyển của lưu chất.

Van cầu Wonil

Khác với van cổng, van cầu Wonil được thiết kế tối ưu cho việc điều tiết lưu lượng. Cấu tạo bên trong đổi hướng dòng chảy giúp người vận hành dễ dàng kiểm soát lưu lượng dòng chảy lớn nhỏ một cách chính xác.

Strainer và phụ kiện liên quan

Y lọc (Y-strainer) Wonil đóng vai trò giữ lại các cặn bẩn, rác thải trong đường ống nước hoặc dầu khí, bảo vệ các thiết bị đắt tiền như bơm, đồng hồ đo lưu lượng và van điều khiển khỏi bị kẹt hoặc mài mòn.

Thông số kỹ thuật van Wonil cần quan tâm khi lựa chọn

Kích thước DN

Kích thước danh nghĩa (DN) thể hiện đường kính trong của đường ống. Van wonil hàn quốc có sẵn các kích thước phổ biến từ DN15, DN20 cho đến DN500 và lớn hơn. Kích thước van bắt buộc phải trùng khớp với kích thước của hệ thống đường ống.

Áp suất làm việc

Áp suất của van thường được định mức theo tiêu chuẩn PN (PN10, PN16, PN25) hoặc tiêu chuẩn lực nén JIS (10K, 16K, 20K). Cần phân biệt rõ giữa áp suất làm việc thực tế của hệ thống và áp suất thiết kế tối đa của van để tránh hiện tượng nứt vỡ thân van.

Nhiệt độ làm việc

Nhiệt độ dòng chảy quyết định vật liệu làm kín (gioăng EPDM, NBR, PTFE) và vật liệu thân van. Hệ thống nước nóng, hơi nóng hoặc hóa chất nhiệt độ cao đòi hỏi các dòng gioăng chuyên dụng chịu nhiệt tốt hơn so với hệ thống nước lạnh thông thường.

Vật liệu cấu tạo

Van Wonil Hàn Quốc có tốt không? So sánh theo tiêu chí kỹ thuật

Để đánh giá chất lượng của van hàn quốc, người kỹ sư cần căn cứ vào các tiêu chí kiểm chứng thực tế thay vì những lời quảng cáo chung chung:

• Tiêu chí 1: Nguồn gốc xuất xứ. Sản phẩm chính hãng luôn đi kèm thông tin nhà sản xuất rõ ràng từ Wonil Industrial, Hàn Quốc.

• Tiên chí 2: Vật liệu chế tạo. Thân van dày dặn, đúng khối lượng tiêu chuẩn, bề mặt gia công sắc sảo.

• Tiêu chí 3: Tiêu chuẩn kết nối. Độ chính xác cao theo các tiêu chuẩn quốc tế như JIS, KS, giúp việc lắp đặt mặt bích hoặc kẹp wafer khít tuyệt đối, không bị vênh.

• Tiêu chí 4: Khả năng vận hành. Vận hành êm ái, lực kéo tay quay nhẹ nhàng, độ kín khít cao ngăn chặn hoàn toàn rò rỉ lưu chất.

• Tiêu chí 5: Hồ sơ chứng từ. Đầy đủ CO, CQ, catalogue kỹ thuật và hóa đơn chứng từ minh bạch từ nhà cung cấp.

Ứng dụng thực tế

Van Wonil được ứng dụng ở đâu?

Hệ thống cấp nước

Van hàn quốc xuất hiện dày đặc trong các trạm bơm nước sạch, nhà máy xử lý nước thải, hệ thống cấp nước tòa nhà cao tầng và các khu đô thị nhờ độ bền cơ học cao và khả năng vận hành ổn định trong thời gian dài.

Hệ thống PCCC

Trong các hệ thống phòng cháy chữa cháy, van cổng ty nổi và van bướm tay quay kèm công tắc giám sát của Wonil giúp kiểm soát nguồn nước luôn sẵn sàng, đáp ứng các tiêu chuẩn an toàn khắt khe của dự án.

Nhà máy và công nghiệp

Các hệ thống nước làm mát, khí nén, dầu truyền nhiệt trong nhà máy sản xuất thường ưu tiên chọn lựa van Wonil làm từ gang dẻo hoặc inox để tối ưu hóa hiệu suất truyền dẫn lưu chất.

HVAC

Trong hệ thống điều hòa không khí trung tâm (HVAC), van bướm và van cân bằng Wonil đóng vai trò kiểm soát lưu lượng dòng nước lạnh đi qua các Chiller và Tháp giải nhiệt (Cooling tower) cực kỳ hiệu quả.

Những sai lầm thường gặp khi chọn van Wonil

• Sai lầm 1: Chỉ chọn theo thông số DN. Kích thước ống đúng nhưng chọn nhầm áp suất định mức PN10 cho hệ thống yêu cầu áp lực PN16 sẽ dẫn đến rủi ro hư hỏng.

• Sai lầm 2: Không kiểm tra tương thích lưu chất. Sử dụng gioăng EPDM thông thường cho đường ống hóa chất hoặc dầu mỏ sẽ khiến gioăng nhanh chóng bị mủn và rò rỉ.

• Sai lầm 3: Nhầm lẫn giữa van cổng và van bướm. Dùng van bướm cho vị trí cần điều tiết lưu lượng liên tục trong thời gian dài thay vì van cầu hoặc van cổng đúng công năng.

• Sai lầm 4: Bỏ qua tiêu chuẩn mặt bích. Mua van có tiêu chuẩn mặt bích JIS 10K lắp vào hệ thống tiêu chuẩn ANSI hoặc DIN sẽ không thể siết bu-lông kết nối.

• Sai lầm 5: Ham rẻ mua nhầm hàng trôi nổi. Lựa chọn các sản phẩm không rõ nguồn gốc, thiếu catalogue kỹ thuật dẫn đến việc van bị kẹt, gãy ty chỉ sau vài tháng vận hành.

Hướng dẫn / Checklist

Checklist chọn van Wonil Hàn đúng kỹ thuật

•  Xác định chính xác loại lưu chất (nước, hóa chất, khí, dầu).

•  Xác định kích thước đường ống (DN).

•  Xác định áp suất làm việc thực tế của hệ thống.

•  Xác định nhiệt độ tối đa của dòng lưu chất.

•  Lựa chọn vật liệu thân van phù hợp (Gang, Inox, Thép).

•  Kiểm tra vật liệu đĩa van và trục van.

•  Lựa chọn chất liệu gioăng làm kín (EPDM, PTFE, NBR).

•  Xác định kiểu kết nối (Mặt bích, Wafer, Lắp ren).

•  Chọn phương thức vận hành (Tay gạt, Vô lăng, Điều khiển điện/khí nén).

•  Đối chiếu model thực tế với catalogue hãng.

•  Yêu cầu cung cấp đầy đủ chứng từ CO, CQ.

•  Xác nhận thời gian bảo hành và phương án giao hàng.

Cách đọc thông tin trên catalogue van Wonil

Khi mở catalogue của hãng, bạn nên tra cứu theo trình tự logic: Model → Size (DN) → Material (Vật liệu) → Pressure (Áp suất) → Temperature (Nhiệt độ) → Connection (Kiểu kết nối) → Application (Ứng dụng) để tìm đúng sản phẩm cần mua mà không bị nhầm lẫn thông số.

Lưu ý khi mua van Wonil chính hãng

Khi tiến hành đặt hàng van hàn quốc, bạn cần yêu cầu nhà cung cấp cung cấp đầy đủ mã model chính xác, catalogue hãng kèm hình ảnh thực tế của sản phẩm. Bên cạnh đó, việc kiểm tra kỹ chính sách bảo hành và các chứng từ kiểm định chất lượng sẽ giúp chủ đầu tư an tâm tuyệt đối trong suốt quá trình vận hành hệ thống.

FAQ

Van Wonil Hàn Quốc là thương hiệu của nước nào?

Wonil Industrial là thương hiệu sản xuất van công nghiệp chính gốc tại Hàn Quốc, có nhà máy và trụ sở chính đặt tại Gyeonggi-do, chuyên cung cấp các giải pháp thiết bị đường ống đạt tiêu chuẩn quốc tế.

Van Wonil bao gồm những chủng loại nào?

Danh mục sản phẩm của hãng rất phong phú, bao gồm van bướm (butterfly valve), van cổng (gate valve), van cầu (globe valve), van một chiều (check valve), van bị và bộ lọc chữ Y (Y-strainer).

Van Wonil có sử dụng được cho hệ thống PCCC không?

Có. Nhiều dòng van bướm và van cổng của Wonil được thiết kế chuyên dụng cho hệ thống phòng cháy chữa cháy, tuy nhiên cần kiểm tra kỹ model, tiêu chuẩn áp lực và các yêu cầu kỹ thuật đi kèm của dự án.

Làm sao để chọn đúng mã van Wonil phù hợp?

Việc lựa chọn cần dựa trên việc tổng hợp các thông số cốt lõi gồm: loại lưu chất, kích thước DN, mức áp suất, nhiệt độ, chất liệu thân van, loại gioăng làm kín và kiểu kết nối đường ống.

Khi mua van Wonil cần kiểm tra những giấy tờ gì?

Bạn nên yêu cầu nhà cung cấp cung cấp bộ chứng từ đầy đủ gồm catalogue kỹ thuật, chứng nhận xuất xứ (CO), chứng nhận chất lượng (CQ) cùng phiếu bảo hành chính hãng.

Kết luận

Van hàn quốc mang lại giải pháp toàn diện và đáng tin cậy cho nhiều hệ thống đường ống từ cấp nước, PCCC cho đến nhà máy công nghiệp. Tuy nhiên, không có một model duy nhất nào có thể đáp ứng hoàn hảo cho mọi hệ thống. Hiệu quả sử dụng lâu dài phụ thuộc hoàn toàn vào việc bạn chọn đúng kích thước DN, vật liệu, mức áp suất, nhiệt độ, loại gioăng và tiêu chuẩn kết nối. Đầu tư đúng thiết bị ngay từ đầu chính là chìa khóa giúp hệ thống vận hành trơn tru và tiết kiệm tối đa chi phí bảo trì.
