Hướng Dẫn Đọc Hiểu và Lựa Chọn Thiết Bị Theo Tiêu Chuẩn DN15 PN16

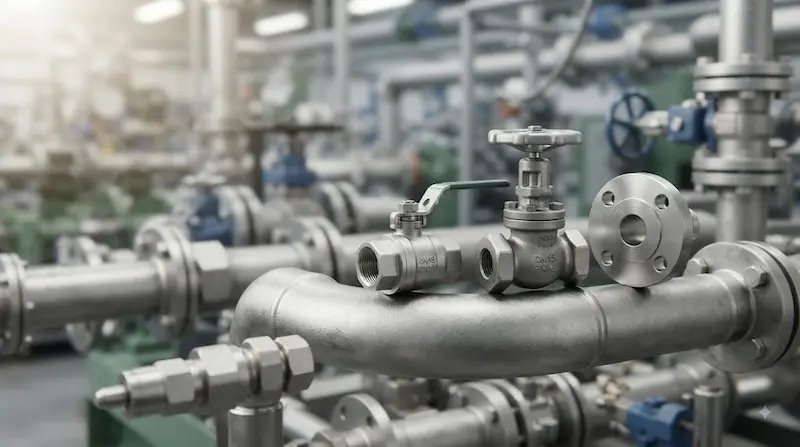

DN15 PN16 – Hai thông số nhỏ nhưng quyết định khả năng tương thích

Khi lựa chọn van, mặt bích hoặc các phụ kiện đường ống cho công trình, người dùng thường xuyên bắt gặp những ký hiệu quen thuộc như dn15 , DN20, PN10 hay DN25. Nếu chưa có nhiều kinh nghiệm làm việc với hệ thống tiêu chuẩn đường ống, bạn rất dễ hiểu nhầm rằng DN15 là kích thước đường kính chính xác 15 mm, hoặc PN16 có nghĩa là thiết bị đó luôn chịu được áp lực cố định 16 bar trong mọi trường hợp.

Trên thực tế, DN và PN là hai thông số hoàn toàn độc lập đại diện cho những đặc tính kỹ thuật khác nhau. Trong đó, DN liên quan đến kích thước danh nghĩa của đường ống, còn PN biểu thị cấp áp suất danh nghĩa của thiết bị. Việc xem nhẹ các thông số này hoặc bỏ qua tiêu chuẩn vật liệu, nhiệt độ và model thực tế có thể dẫn đến việc mua nhầm thiết bị, không thể lắp đặt vào hệ thống hoặc gây rò rỉ, nứt vỡ đường ống trong quá trình vận hành.

Bài viết này sẽ giải thích chi tiết về dn15 từ khái niệm cơ bản đến ứng dụng thực tế, giúp bạn đọc đúng catalogue kỹ thuật và lựa chọn chính xác thiết bị phù hợp nhất cho công trình của mình.

Kiến thức nền

DN15 PN16 là gì?

DN15 là cách ghi hai thông số danh nghĩa của thiết bị đường ống: DN15 chỉ kích thước danh nghĩa của đường kính kết nối, còn PN16 chỉ cấp áp suất danh nghĩa 16 theo hệ thống tiêu chuẩn áp dụng. Hai thông số này thường xuất hiện trên thân van, mặt bích và các phụ kiện đường ống công nghiệp.

Để hiểu đúng bản chất, chúng ta cần phân tách rõ từng thành phần:

• DN (Nominal Diameter): Đại diện cho kích thước danh nghĩa. Bạn không nên hiểu đơn giản đây là đường kính thực tế đo được bằng thước đúng 15 mm.

• PN (Pressure Nominal): Đại diện cho cấp áp suất danh nghĩa. Tuyệt đối không nên hiểu máy móc rằng mọi thiết bị mang nhãn PN16 đều chịu được đúng 16 bar trong mọi điều kiện nhiệt độ và môi trường khác nhau.

Việc nắm vững nguyên tắc này là chìa khóa quan trọng giúp kỹ sư và người mua hàng tránh khỏi những sai lầm kỹ thuật đáng tiếc.

DN15 là bao nhiêu mm?

dn15 thường khiến nhiều người nhầm lẫn rằng DN15 có nghĩa là đường kính thực tế bằng tròn 15 mm. Thực tế, kích thước này phụ thuộc vào tiêu chuẩn chế tạo và loại kết nối của thiết bị:

• Kích thước danh nghĩa không nhất thiết bằng đường kính ngoài thực tế của ống.

• Đường kính trong của thiết bị sẽ thay đổi tùy thuộc vào độ dày thành ống và tiêu chuẩn sản xuất.

• Kích thước thực tế của van hay mặt bích còn phụ thuộc vào model cụ thể của nhà sản xuất.

Hệ thống DN được xây dựng như một quy ước kích thước danh nghĩa nhằm tiêu chuẩn hóa thiết bị trên toàn cầu, chứ không phải là con số đo cơ học bằng thước dây thông thường.

PN16 có nghĩa là gì?

PN16 là cấp áp suất danh nghĩa của thiết bị theo tiêu chuẩn áp dụng, thường được người dùng hiểu tương ứng với mức áp lực 16 bar trong điều kiện tham chiếu nhất định. Tuy nhiên, áp suất làm việc cho phép thực tế phải được xác định dựa trên tiêu chuẩn chế tạo, vật liệu cấu tạo, nhiệt độ vận hành và chính model sản phẩm đó.

Do đó, không nên mặc định công thức PN16 = 16 bar cho mọi trường hợp. Khi nhiệt độ dòng lưu chất tăng lên, khả năng chịu áp của vật liệu (đặc biệt là nhựa hoặc một số loại gang) sẽ suy giảm so với mức danh nghĩa ban đầu.

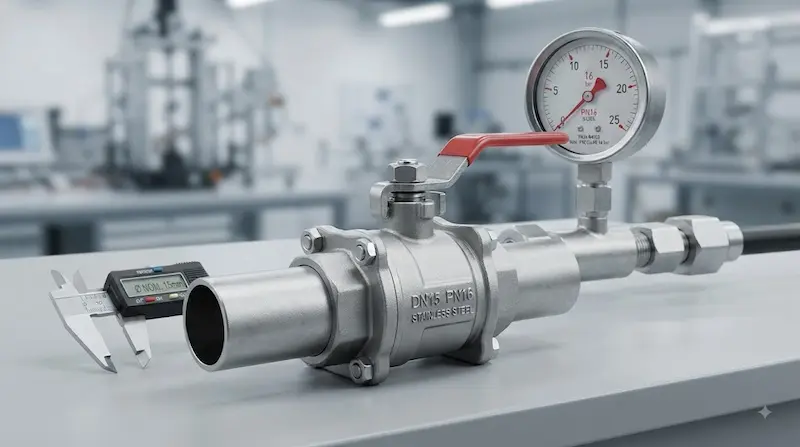

Phân tích chuyên sâu

DN15 thường được sử dụng cho những thiết bị nào?

Van DN15

Thông số này xuất hiện rất phổ biến trên các dòng van công nghiệp cỡ nhỏ phục vụ cho hệ thống dân dụng và kỹ thuật, bao gồm:

• Van bi: Đóng mở nhanh, kiểm soát dòng chảy linh hoạt.

• Van cổng: Phục vụ mục đích đóng/mở hoàn toàn đường ống.

• Van cầu: Tối ưu cho nhu cầu điều tiết lưu lượng chính xác.

• Van một chiều: Ngăn chặn dòng chảy ngược bảo vệ thiết bị.

• Van bướm: Một số ít thiết kế hoặc kích thước đặc thù phù hợp.

Mặt bích DN15

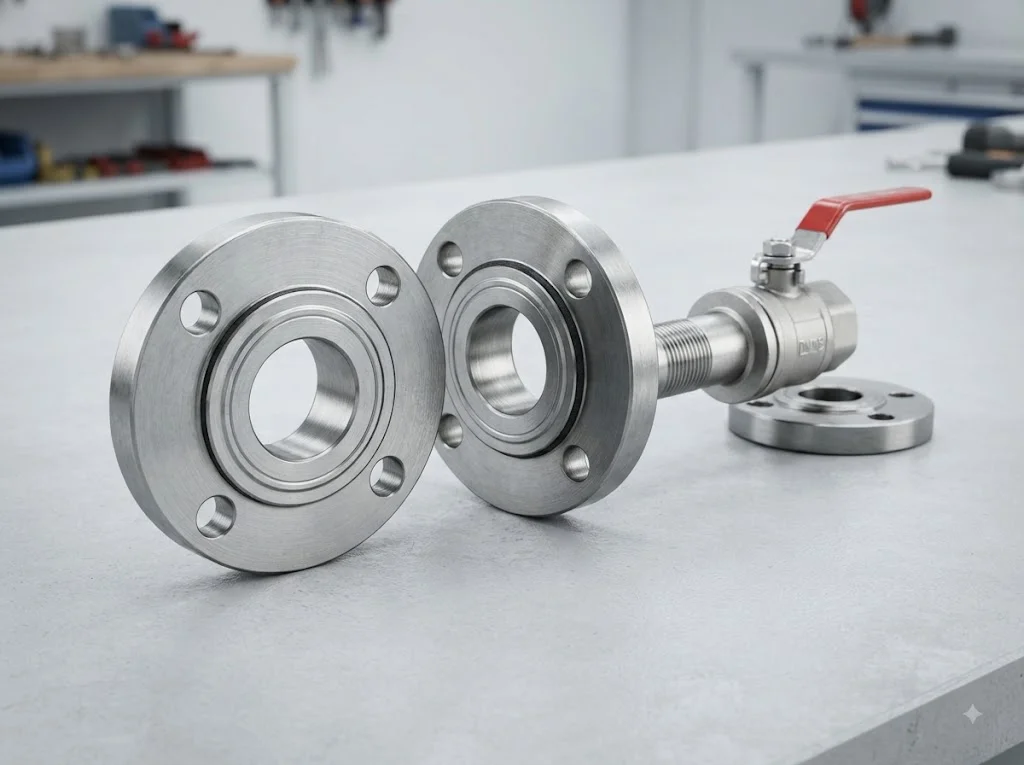

Mặt bích DN15 tiêu chuẩn PN16 dùng để kết nối các đoạn ống, van hoặc thiết bị có cùng tiêu chuẩn tương thích, đảm bảo độ kín khít cao dưới áp lực lớn.

Phụ kiện DN15

Bạn cũng dễ dàng bắt gặp thông số này trên các phụ kiện đường ống như co, tê, bộ nối ren hoặc nối bích tùy thuộc vào thiết kế của toàn hệ thống. Cần lưu ý rằng việc nhìn thấy nhãn dn15 chưa đủ để khẳng định hai sản phẩm khác hãng chắc chắn lắp vừa khít với nhau nếu không kiểm tra kỹ tiêu chuẩn kết nối.

Kích thước mặt bích DN15 cần quan tâm những gì?

Kích thước mặt bích DN15  cần được tra cứu theo đúng tiêu chuẩn thiết kế và chế tạo của sản phẩm, bởi các bộ tiêu chuẩn khác nhau (như JIS, DIN/BS, ANSI) có thể quy định kích thước kết nối hoàn toàn khác nhau. Khi lựa chọn mặt bích, bạn cần lưu ý các thông số cốt lõi:

• Đường kính ngoài của mặt bích.

• Đường kính vòng tâm lỗ bu-lông (PCD).

• Số lượng lỗ bu-lông và đường kính lỗ bu-lông.

• Độ dày mặt bích và đường kính lỗ trong tương thích với ống.

• Kiểu bề mặt làm kín (Raised Face, Flat Face...).

• Tiêu chuẩn áp dụng cụ thể của nhà sản xuất.

Việc áp dụng chung một bảng kích thước cố định cho mọi loại mặt bích dn15 mà không phân biệt tiêu chuẩn có thể khiến việc lắp đặt bu-lông bị lệch tâm hoặc không thể siết kín.

DN15 có phù hợp với hệ thống của bạn không?

Để trả lời câu hỏi này, bạn cần đối chiếu kỹ lưỡng 5 yếu tố kỹ thuật sau:

1. Kích thước đường ống: Xác định rõ hệ thống thực tế có thực sự sử dụng quy cách DN15 hay không.

2. Áp suất: So sánh giữa áp suất vận hành thực tế của hệ thống với cấp áp suất danh nghĩa của thiết bị.

3. Nhiệt độ: Đây là yếu tố thường bị bỏ qua nhưng lại quyết định độ bền của gioăng làm kín và thân van.

4. Lưu chất: Nước sạch, nước thải, hơi nóng, khí nén hay hóa chất sẽ đòi hỏi vật liệu van hoàn toàn khác nhau.

5. Kiểu kết nối: Kiểm tra xem hệ thống dùng kết nối ren trong/ren ngoài, mặt bích, hàn hay kiểu nối kẹp (clamp).

So sánh DN15 PN10, DN15 và DN15 PN25

Mặc dù kích thước danh nghĩa DN15 hoàn toàn giống nhau ở cả ba trường hợp, nhưng việc thay đổi chỉ số PN từ 10 lên 16 hoặc 25 cho thấy khả năng chịu áp lực của thiết bị tăng dần. Điều này chứng minh rằng thông số DN và PN hoàn toàn độc lập và không thể thay thế lẫn nhau.

DN15 khác gì DN20 PN16?

Cả hai quy cách này đều có điểm chung là mang cấp áp suất danh nghĩa PN16, nghĩa là chịu được cùng một mức cấp áp lực quy chuẩn. Tuy nhiên, điểm khác biệt nằm ở chỗ:

• DN15 và DN20 sở hữu kích thước danh nghĩa khác nhau (đường kính trong và ngoài khác nhau).

• Tiết diện lưu chất đi qua và lưu lượng tiềm năng của DN20 lớn hơn đáng kể so với DN15.

• Kích thước kết nối mặt bích hoặc đầu ren không tương thích để lắp lẫn trực tiếp.

Key Takeaway kỹ thuật: Cùng cấp PN không có nghĩa là cùng kích thước đường kính, và ngược lại, cùng kích thước DN không có nghĩa là cùng cấp áp suất chịu tải.

Ứng dụng thực tế

DN15 được ứng dụng ở đâu?

Hệ thống nước

Thông số dn15 xuất hiện dày đặc trong các hệ thống cấp nước sinh hoạt, đường ống nước kỹ thuật quy mô nhỏ, hệ thống cấp nước cho các tầng căn hộ và các trạm bơm tiện ích gia đình.

Hệ thống HVAC

Trong các hệ thống điều hòa không khí trung tâm, các tuyến ống nước lạnh nhánh phụ, thiết bị trao đổi nhiệt cục bộ và đường ống phụ trợ của Chiller thường sử dụng các dòng van và phụ kiện kích thước này.

Hệ thống công nghiệp

Tùy thuộc vào vật liệu chế tạo và model sản phẩm, thiết bị DN15 còn được ứng dụng trong các đường ống dẫn khí nén áp lực vừa, dẫn dầu bôi trơn hoặc dung dịch kỹ thuật trong nhà máy.

Hệ thống thiết bị

Các linh kiện hỗ trợ trên nồi hơi (Boiler), máy bơm nước áp lực, thiết bị lọc nước RO công nghiệp và các bộ trao đổi nhiệt nhỏ đều ưu tiên sử dụng tiêu chuẩn kết nối này để đảm bảo tính đồng bộ.

Sai lầm thường gặp khi chọn DN15

• Sai lầm 1: Nghĩ rằng DN15 chắc chắn bằng đường kính 15 mm, dẫn đến việc đo đạc nhầm lẫn kích thước thực tế ống.

• Sai lầm 2: Tin rằng PN16 luôn chịu được tuyệt đối 16 bar mà bỏ qua các yếu tố về nhiệt độ, đặc tính vật liệu và tiêu chuẩn sản xuất.

• Sai lầm 3: Chỉ nhìn vào nhãn DN và PN trên sản phẩm mà quên kiểm tra kỹ kiểu kết nối và tiêu chuẩn mặt bích đi kèm.

• Sai lầm 4: Chọn van chịu áp tốt nhưng quên kiểm tra khả năng tương thích của vật liệu gioăng với hóa chất hoặc lưu chất trong đường ống.

• Sai lầm 5: Nhầm tưởng có thể dùng DN15 thay thế cho DN20 chỉ vì thấy hai thiết bị có chung thông số PN16.

• Sai lầm 6: Tin tưởng tuyệt đối vào thông số tổng quát trên mạng mà không đối chiếu trực tiếp với catalogue kỹ thuật của model sản phẩm thực tế.

Hướng dẫn / Checklist

Checklist chọn van hoặc mặt bích DN15 PN16

•  Xác định chính xác kích thước DN15 có phù hợp với thực tế đường ống không.

•  Xác định tiêu chuẩn kỹ thuật của đường ống hiện hữu.

•  Xác định rõ mức áp suất danh nghĩa PN yêu cầu.

•  Kiểm tra áp suất làm việc tối đa thực tế của hệ thống.

•  Kiểm tra nhiệt độ vận hành cao nhất của dòng lưu chất.

•  Xác định thành phần và đặc tính của loại lưu chất.

•  Lựa chọn vật liệu thân van/mặt bích phù hợp (Gang, Inox, Đồng, Thép).

•  Kiểm tra kiểu kết nối tương thích (Ren, Mặt bích, Hàn).

•  Kiểm tra kỹ kích thước chi tiết mặt bích nếu sử dụng kết nối bích.

•  Đối chiếu tiêu chuẩn sản phẩm của hãng sản xuất.

•  Tra cứu catalogue kỹ thuật của đúng model sản phẩm.

•  Yêu cầu cung cấp chứng nhận xuất xứ, chất lượng (CO, CQ) nếu dự án yêu cầu.

Cách đọc nhanh ký hiệu DN15 PN16 trên sản phẩm

• DN15: Kích thước danh nghĩa của kết nối đường ống.

• PN16: Cấp áp suất danh nghĩa chịu tải quy chuẩn.

• Material: Vật liệu chế tạo thân (Cast Iron, Stainless Steel...).

• Connection: Kiểu kết nối (Threaded, Flanged...).

• Standard: Tiêu chuẩn sản xuất và kết nối mặt bích.

• Temperature: Giới hạn nhiệt độ làm việc cho phép của thiết bị.

Lưu ý khi lắp đặt DN15 PN16

Quá trình thi công và lắp đặt thiết bị đòi hỏi tuân thủ các nguyên tắc kỹ thuật quan trọng: đảm bảo đường ống đúng kích thước danh nghĩa; kiểm tra sạch sẽ bề mặt làm kín trước khi ráp nối; lựa chọn loại gioăng đệm phù hợp với áp suất và lưu chất; siết đều lực các bu-lông theo hình chéo đối xứng nếu là kết nối mặt bích; tuyệt đối không để trọng lượng của đường ống gây ứng suất uốn bất thường lên thân van; đồng thời tiến hành thử áp lực theo đúng quy trình chuẩn của hệ thống trước khi đưa vào vận hành chính thức.

FAQ

DN15 PN16 là gì?

DN15 biểu thị kích thước danh nghĩa của đường kính kết nối, trong khi PN16 chỉ cấp áp suất danh nghĩa của thiết bị theo hệ thống tiêu chuẩn áp dụng.

DN15 có phải đường kính 15 mm không?

Không nhất thiết. DN là quy ước kích thước danh nghĩa mang tính tiêu chuẩn hóa chứ không phải là con số đo trực tiếp chính xác bằng thước dây trên đường kính thực tế của ống.

PN16 có phải lúc nào cũng chịu được 16 bar không?

Không hẳn. PN16 là cấp áp suất danh nghĩa trong điều kiện tham chiếu chuẩn. Khả năng chịu áp thực tế của thiết bị còn phụ thuộc rất lớn vào vật liệu chế tạo, nhiệt độ vận hành và tiêu chuẩn của từng model sản phẩm.

DN15 PN16 và DN20 PN16 có giống nhau không?

Không giống nhau. Cả hai sản phẩm đều có chung cấp áp suất PN16 nhưng hoàn toàn khác biệt về kích thước danh nghĩa, lưu lượng lưu chất đi qua và không thể lắp lẫn trực tiếp cho nhau.

Van DN15 PN16 có dùng được cho mọi hệ thống không?

Không. Bạn bắt buộc phải kiểm tra kỹ lưỡng các yếu tố gồm loại lưu chất, áp suất làm việc, nhiệt độ, vật liệu cấu tạo, kiểu kết nối và tiêu chuẩn kỹ thuật của hệ thống trước khi quyết định sử dụng.

Kết luận

Việc nắm vững bản chất kỹ thuật của dn15 pn16 giúp bạn tránh được những rủi ro mua nhầm thiết bị, đảm bảo độ bền vững và an toàn cho toàn bộ hệ thống đường ống. Hãy luôn nhớ rằng DN15 đại diện cho kích thước danh nghĩa, PN16 đại diện cho cấp áp suất danh nghĩa, và hai thông số này không bao giờ được dùng độc lập khi chọn mua thiết bị. Việc đối chiếu kỹ lưỡng các yếu tố về tiêu chuẩn, vật liệu, nhiệt độ và kiểu kết nối chính là chìa khóa thành công cho mọi công trình.
