Hướng Dẫn Chọn Mua và Lắp Đặt van khoá ống 90 Chuẩn Kỹ Thuật

Van khoá ống 90 – chọn sai kích thước có thể không lắp được

Một người dùng đang có đường ống phi 90 và muốn lắp thêm van khoá ống 90 để khóa nước khi sửa chữa, điều chỉnh khu vực cấp nước, chia nhánh đường ống, kiểm soát hệ thống tưới hoặc cô lập một khu vực khi xảy ra sự cố. Khi tìm kiếm sản phẩm này trên thị trường, họ thường gặp rất nhiều thiết bị có tên gọi gần giống nhau như van Ø90, van DN80, van ren, van bích, van rắc co hay van bướm.

Vấn đề thực tế là đường ống phi 90 không đồng nghĩa với việc mọi sản phẩm được ghi thông số DN80 hay DN90 đều có thể lắp trực tiếp vào hệ thống của bạn. Việc chọn sai sản phẩm có thể khiến bạn tốn kém chi phí mua mới, mất thời gian đổi trả hoặc nghiêm trọng hơn là không thể thi công lắp đặt, dẫn đến rò rỉ nước và đình trệ công trình.

Muốn chọn đúng van cho ống phi 90, bạn cần phải hiểu rõ đường kính thực tế, tiêu chuẩn ống, kiểu kết nối, vật liệu chế tạo cũng như môi trường sử dụng cụ thể của hệ thống.

Kiến thức nền

Van khoá ống 90 là gì?

van khoá ống 90 là cách gọi phổ biến cho loại van được sử dụng để đóng hoặc mở dòng lưu chất trên đường ống có kích thước khoảng Ø90 mm. Tùy thuộc vào hệ thống thực tế, van có thể được chế tạo bằng nhựa (PVC, UPVC, PPR, HDPE), gang, inox hoặc đồng và sử dụng các kiểu kết nối như dán keo, hàn nhiệt, nối ren hoặc lắp mặt bích.

Cần lưu ý rằng con số "90" thường được hiểu là đường kính ngoài danh nghĩa của ống Ø90 trong các hệ thống ống nhựa thông dụng. Do đó, bạn không nên mặc định Ø90 hoàn toàn tương đương với DN90. Kích thước van phải được xác định dựa trên tiêu chuẩn ống thực tế và phương pháp kết nối tương thích để đảm bảo độ khít tuyệt đối.

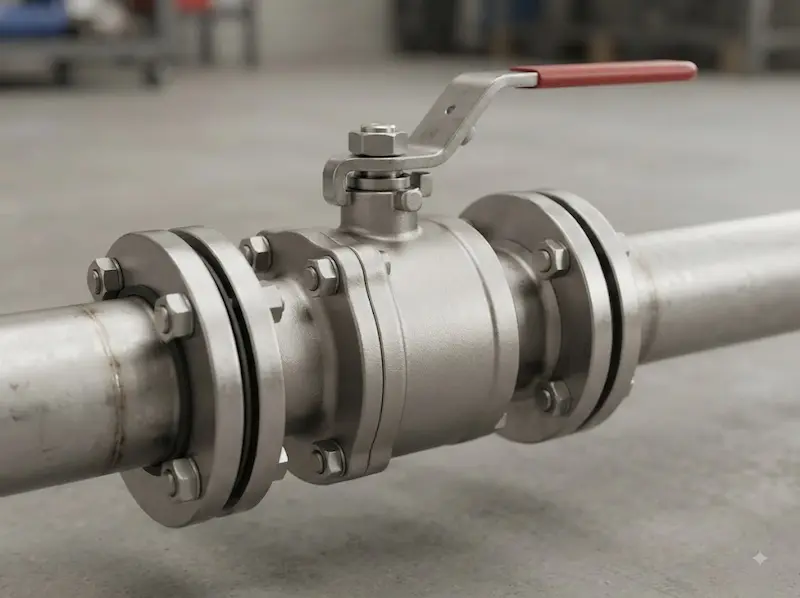

Nguyên lý hoạt động của van khóa đường ống

Về mặt bản chất, van là thiết bị cơ khí làm nhiệm vụ kiểm soát dòng chảy. Khi van đóng, dòng lưu chất bị ngăn chặn hoàn toàn; khi van mở, lưu chất được phép đi qua. Tùy theo thiết kế cấu tạo, van được phân thành các nhóm chuyên biệt: van dùng để đóng/mở hoàn toàn, van dùng để điều tiết lưu lượng dòng chảy và van dùng để ngăn chặn dòng chảy ngược.

Mỗi loại van sở hữu nguyên lý làm việc riêng nên không thể dùng thay thế cho nhau trong mọi tình huống. Chẳng hạn, van bi thường thuận tiện cho thao tác đóng/mở nhanh bằng một góc quay 90 độ; van cổng phù hợp với chức năng đóng/mở hoàn toàn trên đường ống lớn; van bướm thích hợp cho các đường ống có kích thước tương đối lớn và yêu cầu thiết kế gọn gàng; trong khi van một chiều hoạt động hoàn toàn tự động theo hướng dòng chảy chứ không phải là van khóa thông thường.

Phân tích chuyên sâu

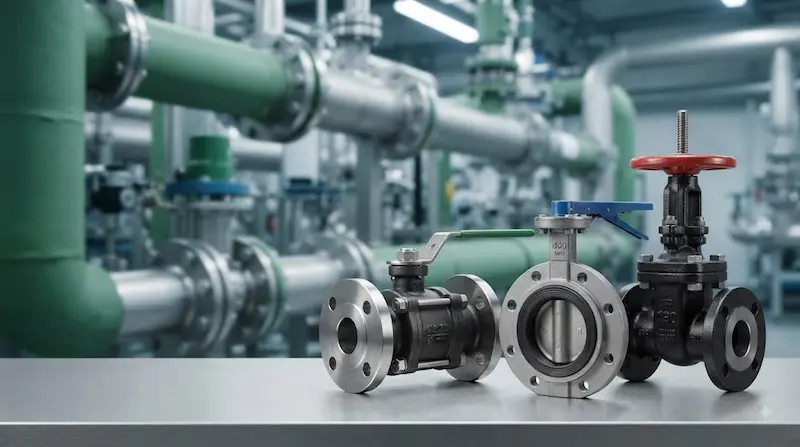

Các loại van khoá ống 90 phổ biến

Van bi Ø90

Van bi cấu tạo gồm một viên bi đục lỗ nằm bên trong thân van, kết hợp với tay gạt hoặc tay quay để điều khiển. Thiết bị này cho phép đóng mở rất nhanh chỉ với 1/4 vòng quay. Ưu điểm lớn nhất của van bi là độ kín cao và ít gây cản trở dòng chảy khi mở hoàn toàn. Tuy nhiên, van bi cỡ lớn thường có cấu trúc cồng kềnh hơn so với van bướm.

Van bướm Ø90

Van bướm sử dụng một đĩa van xoay quanh trục cố định nằm ở giữa thân. Kết cấu của van rất gọn gàng, tiết kiệm không gian lắp đặt và thường được ưu tiên sử dụng cho các đường ống có kích thước tương đối lớn như hệ thống cấp nước chính hoặc trạm bơm.

Van cổng

Van cổng vận hành dựa trên cơ chế nâng hạ cánh van theo chiều dọc. Thiết bị này chuyên dùng cho nhu cầu đóng/mở nguồn nước tổng. Tuy nhiên, bạn không nên xem van cổng là lựa chọn tối ưu cho mục đích điều tiết lưu lượng liên tục vì có thể gây mòn cánh van.

Van khóa PVC / PPR / HDPE

Đối với hệ thống đường ống nhựa, nhóm van nhựa chuyên dụng đóng vai trò chủ đạo. Từng loại ống như PVC, UPVC, PPR hay HDPE sẽ đòi hỏi dòng van có phương pháp kết nối tương ứng (dán keo socket, hàn nhiệt, hàn đối đầu hoặc nối rắc co) để đảm bảo độ bền đồng bộ cho toàn tuyến ống.

Van Ø90 có phải là DN90? Cách hiểu đúng kích thước

Ø90 biểu thị đường kính ngoài thực tế của ống là 90 mm theo cách gọi thông dụng trong ngành nước và dân dụng. Trong khi đó, DN90 là đường kính danh nghĩa (Diameter Nominal) theo tiêu chuẩn kỹ thuật, đôi khi không hoàn toàn bằng con số đo thực tế bằng thước dây.

Tại sao không nên đánh đồng hai thông số này? Vì kích thước thực tế của van và ống còn phụ thuộc vào tiêu chuẩn sản xuất, độ dày thành ống, vật liệu chế tạo cũng như kiểu kết nối. Để kiểm tra chính xác, bạn cần tiến hành đo đường kính ngoài của ống, xác định rõ vật liệu, tra cứu thông số in trên thân ống, đối chiếu với catalogue của nhà sản xuất van và kiểm tra kỹ kiểu kết nối trước khi quyết định mua hàng.

Thông số kỹ thuật cần kiểm tra khi chọn van khoá ống 90

1. Kích thước: Kiểm tra kích thước Ø90, quy đổi ra tiêu chuẩn DN tương ứng và đo chiều dài tổng thể của van để đảm bảo khoảng cách lắp đặt trên tuyến ống.

2. Vật liệu: Lựa chọn chất liệu phù hợp với hệ thống như PVC/UPVC, HDPE, PPR, gang, inox hoặc đồng.

3. Áp suất làm việc: Quan tâm đến định mức PN, Class hoặc áp suất chịu tải tối đa. Lưu ý không lấy thông số của một model áp dụng cho toàn bộ các dòng van khác nhau.

4. Nhiệt độ: Yếu tố này đặc biệt quan trọng khi hệ thống vận chuyển dòng lưu chất có nhiệt độ cao hơn môi trường bình thường.

5. Kiểu kết nối: Xác định rõ kiểu lắp socket, dán keo, hàn nhiệt, hàn đối đầu, nối ren hay lắp mặt bích.

6. Môi trường lưu chất: Đảm bảo van tương thích tốt với nước sạch, nước tưới, nước thải, khí nén hoặc hóa chất chuyên dụng.

So sánh van bi, van bướm và van cổng cho ống 90

Nếu mục tiêu chính là đóng/mở nhanh chóng, van bi thường chiếm ưu thế nhờ cơ cấu xoay một góc nhỏ. Nếu hệ thống yêu cầu cấu trúc gọn gàng trên đường ống lớn, van bướm là sự cân nhắc hợp lý. Trong khi đó, van cổng phù hợp với các vị trí đóng/mở đường ống chính ít khi phải thao tác thường xuyên.

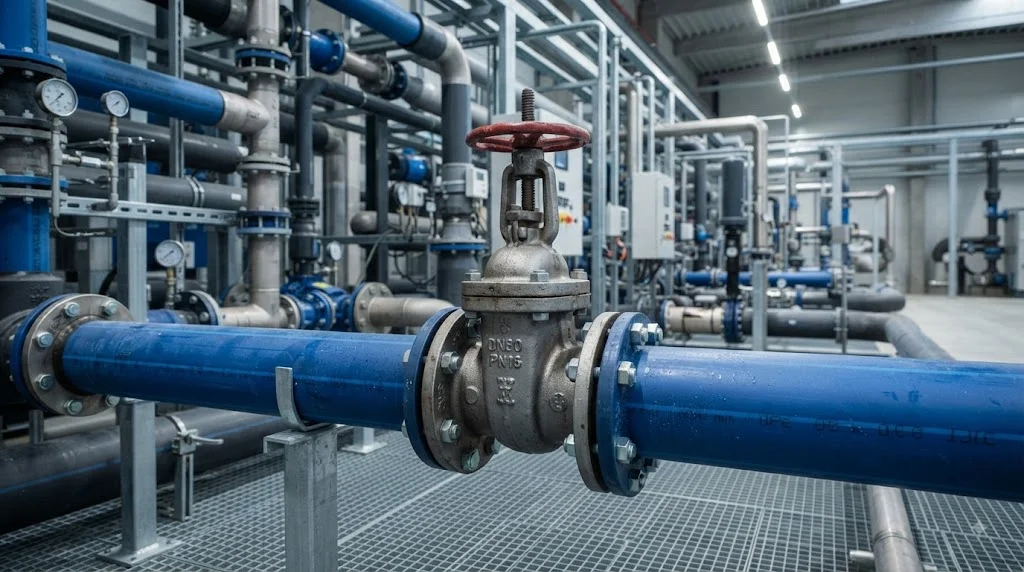

Ứng dụng thực tế

Khi nào nên sử dụng van khoá ống 90?

Hệ thống cấp nước

Van khóa ống 90 được lắp đặt rộng rãi trong hệ thống cấp nước sinh hoạt cho nhà ở, các công trình xây dựng lớn và các tuyến ống truyền tải nước chính để phân chia nhánh dòng chảy hoặc cách ly khu vực khi cần bảo trì.

Hệ thống tưới

Trong các mô hình tưới nông nghiệp quy mô lớn, hệ thống tưới cảnh quan hoặc vườn cây ăn trái, van kích thước 90mm giúp điều tiết lưu lượng nước hiệu quả đến từng khu vực trung tâm.

Hệ thống xử lý nước

Sản phẩm đóng vai trò kiểm soát lưu chất tại các nhà máy xử lý nước sạch, hệ thống xử lý nước thải công nghiệp và các trạm bơm, bể chứa quy mô vừa và lớn.

Hệ thống công nghiệp

Tùy thuộc vào vật liệu và model thiết kế, van còn được ứng dụng trong các đường ống dẫn nước làm mát, đường ống kỹ thuật và nhiều môi trường lưu chất công nghiệp tương thích khác.

Bạn không nên lựa chọn van chỉ dựa vào con số kích thước 90 đơn thuần mà phải xem xét toàn diện các yếu tố kỹ thuật đi kèm để tránh rủi ro kỹ thuật.

Những sai lầm thường gặp khi mua van khoá ống 90

• Sai lầm 1: Thấy ống 90 thì mua van ghi nhãn "90" mà bỏ qua bước kiểm tra tiêu chuẩn kết nối thực tế.

• Sai lầm 2: Nhầm lẫn khái niệm Ø90 với quy cách danh nghĩa DN90, dẫn đến việc kích thước lắp ghép bị lệch.

• Sai lầm 3: Lựa chọn sản phẩm giá rẻ nhưng không đáp ứng đúng mức áp suất làm việc của hệ thống, gây nguy cơ nứt vỡ van.

• Sai lầm 4: Không kiểm tra kỹ vật liệu (PVC, HDPE, PPR, Inox) khiến van bị ăn mòn nhanh chóng khi tiếp xúc với lưu chất.

• Sai lầm 5: Chọn sai kiểu nối (ví dụ mua van mặt bích trong khi hệ thống ống nhựa dùng keo dán socket).

• Sai lầm 6: Sử dụng sai mục đích khi dùng van đóng/mở nhanh để điều tiết lưu lượng liên tục trong thời gian dài.

Hướng dẫn / Checklist

Checklist chọn van khóa ống đúng kỹ thuật

•  Xác định chính xác đường kính ngoài thực tế của ống.

•  Kiểm tra xem thông số là Ø90 hay quy cách danh nghĩa khác.

•  Xác định rõ vật liệu của đường ống hiện hữu.

•  Xác định thành phần và đặc tính của loại lưu chất.

•  Kiểm tra áp suất làm việc tối đa của hệ thống.

•  Kiểm tra nhiệt độ vận hành thực tế.

•  Xác định kiểu kết nối phù hợp (dán keo, hàn, ren, bích).

•  Chọn vật liệu thân van tương thích với đường ống.

•  Xác định rõ mục đích sử dụng (đóng/mở hay điều tiết).

•  Kiểm tra chiều dài tổng thể của van.

•  Kiểm tra không gian thực tế tại vị trí lắp đặt.

•  Đối chiếu model sản phẩm với catalogue nhà sản xuất.

•  Kiểm tra chính sách bảo hành và nguồn gốc xuất xứ.

Cách chọn nhanh theo nhu cầu

• Nếu cần đóng/mở nhanh: Cân nhắc sử dụng van bi.

• Nếu cần kết cấu gọn nhẹ: Cân nhắc sử dụng van bướm.

• Nếu cần đóng/mở đường ống tổng với độ bền cao: Xem xét van cổng.

• Nếu là hệ thống ống nhựa: Ưu tiên chọn van có phương thức kết nối đồng bộ với vật liệu ống.

Lưu ý khi lắp đặt và sử dụng van khóa ống

Quá trình thi công đòi hỏi tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật: làm sạch kỹ đầu ống trước khi lắp; kiểm tra đúng chiều dòng chảy nếu van có quy định hướng; không dùng lực quá mạnh khi siết ốc hoặc vặn tay quay; tuyệt đối không để trọng lượng của đường ống đè lực trực tiếp lên thân van.

Sau khi hoàn tất, cần tiến hành thử áp và kiểm tra kỹ rò rỉ tại các điểm kết nối. Đối với dòng van nhựa, cần đặc biệt lưu ý lực siết vừa đủ để tránh làm biến dạng đầu nối gây nứt vỡ.

FAQ

van khoá ống 90 có phải là van DN90 phải không?

Không nhất thiết. "Ống 90" thường chỉ đường kính ngoài thực tế khoảng 90 mm, trong khi DN là đường kính danh nghĩa mang tính quy chuẩn. Bạn cần kiểm tra kỹ tiêu chuẩn ống và catalogue của hãng sản xuất trước khi lựa chọn.

Loại van nào phù hợp nhất cho ống Ø90?

Điều này phụ thuộc vào hệ thống cụ thể của bạn. Bạn có thể cân nhắc van bi, van bướm, van cổng hoặc các dòng van nhựa chuyên dụng, nhưng bắt buộc phải xét thêm các yếu tố về vật liệu, áp suất, lưu chất và kiểu kết nối.

van khoá ống 90 có dùng cho hệ thống nước sạch được không?

Hoàn toàn được, miễn là model sản phẩm được thiết kế chuyên dụng cho nước và đáp ứng đầy đủ các thông số về áp suất, nhiệt độ cũng như yêu cầu an toàn vệ sinh của hệ thống.

Có thể dùng chung một loại van Ø90 cho mọi chất liệu ống không?

Không. Các chất liệu ống như PVC, HDPE, PPR hay ống kim loại đều có phương thức kết nối khác nhau. Van mua về phải có kiểu kết nối tương thích tuyệt đối với hệ thống đường ống sẵn có.

Làm thế nào để biết chính xác van có lắp vừa ống 90 hay không?

Bạn cần đo đường kính thực tế của ống, xác định tiêu chuẩn sản xuất, kiểm tra kiểu kết nối và đối chiếu thông số kỹ thuật chi tiết của model van trước khi tiến hành đặt mua.

Kết luận

Việc lựa chọn van khóa ống không đơn thuần chỉ dựa vào con số kích thước 90 bên ngoài. Bạn cần nắm rõ sự khác biệt giữa Ø90 và quy cách danh nghĩa DN, kiểm tra kỹ vật liệu, áp suất, lưu chất cũng như kiểu kết nối, đồng thời chọn van đúng mục đích sử dụng thay vì chỉ quan tâm đến giá thành rẻ. Đầu tư đúng thiết bị từ đầu sẽ giúp hệ thống vận hành an toàn và bền bỉ theo thời gian.
