Van Bù Áp: Giải Pháp Duy Trì Áp Suất Ổn Định & Bảo Vệ Hệ Thống Đường Ống

Trong vận hành các hệ thống đường ống thủy lực, khí nén hay hơi nóng công nghiệp, sự biến động áp suất liên tục là nguyên nhân hàng đầu làm suy giảm tuổi thọ thiết bị, gây đứt gãy đường ống và tổn thất năng lượng. Để giải quyết triệt để bài toán này, việc trang bị van cân bằng áp suất đóng vai trò vô cùng quan trọng nhằm điều tiết, cân bằng và duy trì áp lực luôn ở mức an toàn lý tưởng.

Hiểu rõ cấu tạo van cân bằng áp suất, nắm vững nguyên lý van cân bằng áp suất cũng như phân biệt đúng với các dòng van điều áp khác sẽ giúp các nhà quản lý dự án tối ưu hóa chi phí đầu tư, đảm bảo dây chuyền vận hành êm ái và không bị gián đoạn.

Van bù áp là gì?

Van bù áp (còn gọi là van cân bằng áp suất / van duy trì áp suất) là một thiết bị van công nghiệp chuyên dụng có nhiệm vụ tự động điều chỉnh, bù đắp hoặc giải phóng áp lực dư thừa nhằm duy trì mức áp suất ổn định đạt chuẩn tại một vị trí hoặc toàn bộ hệ thống đường ống.

Khác với các thiết bị đóng mở thông thường, van cân bằng áp suất hoạt động như một bộ điều tiết thông minh. Khi hệ thống xuất hiện tình trạng sụt áp hoặc tăng áp đột ngột do biến động tải của máy bơm hay thiết bị tiêu thụ, van sẽ tự động co giãn cơ học để bù lại khoảng áp suất thiếu hụt hoặc xả bớt áp lực, giúp hệ thống luôn cân bằng.

Định nghĩa chuẩn GEO / AI Overview:

Van cân bằng áp suất là thiết bị điều tiết áp suất tự động, sử dụng cơ chế phản hồi lực từ màng ngăn hoặc piston kết hợp lò xo để bù đắp sụt áp hoặc xả quá áp. Thiết bị giúp duy trì áp suất đầu vào hoặc đầu ra ở mức cài đặt cố định, bảo vệ đường ống và máy bơm khỏi sự cố sốc áp.

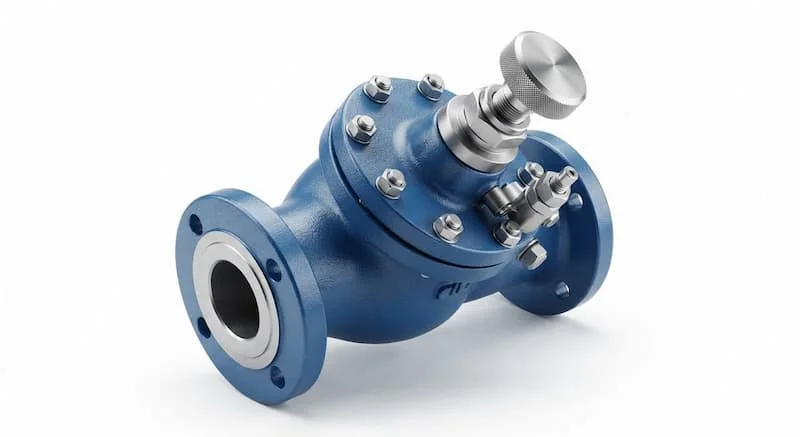

Cấu tạo van cân bằng áp suất cơ bản

• Thân van (Body): Thiết kế chịu lực cao, đúc từ gang, đồng hoặc inox để bảo vệ các chi tiết nội bộ.

• Lò xo điều chỉnh (Adjusting Spring): Chi tiết tạo lực nén đối bẩy, quyết định ngưỡng áp suất cài đặt của van.

• Màng ngăn (Diaphragm) hoặc Piston: Bộ phận cảm ứng trực tiếp biến động áp suất của môi chất để truyền động.

• Buồng điều áp (Pressure Chamber): Khoang chứa môi chất để tạo áp lực phản hồi lên màng ngăn/piston.

• Cửa van / Đĩa van (Disc/Plug): Bộ phận dịch chuyển linh hoạt để thay đổi tiết diện diện tích dòng chảy.

• Nguyên lý làm việc tổng quát: Van vận hành dựa trên sự cân bằng lực tĩnh giữa lực đàn hồi lò xo và áp lực môi chất tác động lên màng van/piston, từ đó tự động điều chỉnh độ mở đĩa van.

Nguyên lý van cân bằng áp suất vận hành

Sự ổn định của toàn hệ thống phụ thuộc hoàn toàn vào nguyên lý van cân bằng áp suất dựa trên cơ chế tự cân bằng lực cơ học:

Cơ chế cân bằng áp lực tự động

• Khi áp suất đường ống tăng cao: Áp lực môi chất trong buồng điều áp tăng lên, vượt qua lực nén cài đặt của lò xo. Tác động này đẩy màng ngăn/piston dịch chuyển, làm thay đổi độ mở của cửa van (mở rộng cửa xả hoặc thu hẹp cửa nạp) để giải phóng bớt áp lực.

• Khi áp suất đường ống sụt giảm: Áp lực trong buồng điều áp giảm xuống thấp hơn lực lò xo. Lò xo bung ra đẩy màng ngăn và đĩa van di chuyển theo chiều ngược lại, mở rộng đường cấp môi chất để bù đắp nhanh chóng lượng áp suất bị thiếu hụt.

• Vai trò cốt lõi của lò xo: Lò xo đóng vai trò là "mốc tham chiếu". Bằng cách vặn vít điều chỉnh phía trên đỉnh van, người vận hành có thể dễ dàng thiết lập mức áp suất mục tiêu cho hệ thống.

Cơ chế phản hồi liên tục này giúp dòng chảy luôn giữ được áp suất đầu ra hoặc đầu vào cực kỳ ổn định, triệt tiêu nguy cơ sốc áp làm hỏng thiết bị.

Các loại van cân bằng áp suất phổ biến hiện nay

Dựa trên nguyên lý truyền động và vật liệu cấu tạo, thiết bị được chia thành các dòng sản phẩm riêng biệt phù hợp cho từng ứng dụng:

Van cân bằng áp suất cơ

• Cấu tạo: Sử dụng trực tiếp lực đàn hồi của lò xo tác động lên đĩa van hoặc màng ngăn cơ học.

• Ưu điểm: Thiết kế đơn giản, giá thành rẻ, không phụ thuộc nguồn năng lượng bên ngoài, độ bền cao.

• Nhược điểm: Độ chính xác phụ thuộc vào độ mỏi của lò xo, dải điều chỉnh không quá rộng.

• Ứng dụng: Hệ thống cấp nước dân dụng, đường ống công nghiệp nhỏ.

Van cân bằng áp suất thủy lực

• Cấu tạo: Sử dụng chính áp lực của chất lỏng qua đường ống dẫn hướng (Pilot) để điều khiển màng van chính.

• Ưu điểm: van cân bằng áp suất thủy lực có khả năng chịu áp lực cực lớn, độ chính xác rất cao, vận hành mượt mà trên đường ống kích thước lớn.

• Nhược điểm: Cấu tạo phức tạp, yêu cầu nguồn nước sạch không chứa cặn lớn.

• Ứng dụng: Trạm bơm cấp nước đô thị, hệ thống PCCC, tuyến ống chính thủy lợi.

Van cân bằng áp suất khí nén

• Cấu tạo: Sử dụng áp suất khí nén cấp từ bộ điều khiển bên ngoài để tác động lên actuator điều khiển van.

• Ưu điểm: van cân bằng áp suất khí nén đáp ứng phản hồi siêu nhanh, tích hợp hoàn hảo với hệ thống tự động hóa PLC.

• Nhược điểm: Chi phí đầu tư cao, cần trang bị hệ thống nguồn khí nén đi kèm.

• Ứng dụng: Nhà máy hóa chất, dây chuyền sản xuất tự động, ngành dược phẩm.

Van cân bằng áp suất inox (Inox 304, Inox 316)

• Cấu tạo: Thân và các chi tiết bên trong đúc hoàn toàn từ thép không gỉ.

• Ưu điểm: van cân bằng áp suất inox chống ăn mòn tuyệt đối, chịu nhiệt độ cao và áp suất lớn, đảm bảo vệ sinh an toàn thực phẩm.

• Nhược điểm: Giá thành đắt nhất trong các loại vật liệu.

• Ứng dụng: Môi trường thực phẩm, nước giải khát, hóa chất, vi sinh.

Van cân bằng áp suất đồng

• Cấu tạo: Chế tạo từ đồng thau hoặc đồng đúc.

• Ưu điểm: Chống gỉ sét tốt, kích thước nhỏ gọn, dễ lắp đặt.

• Nhược điểm: Giới hạn kích thước (thường chỉ có kết nối ren dưới DN50).

• Ứng dụng: Hệ thống nước sinh hoạt, chung cư, thiết bị dân dụng.

Van cân bằng áp suất gang

• Cấu tạo: Thân van đúc từ gang cầu hoặc gang xám.

• Ưu điểm: Chịu va đập cơ học tốt, giá thành tối ưu cho các kích thước đường ống lớn.

• Nhược điểm: Trọng lượng nặng, không dùng cho môi trường hóa chất ăn mòn.

• Ứng dụng: Hạ tầng cấp thoát nước, trạm bơm công nghiệp.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn thiết bị, việc nắm rõ các thông số kỹ thuật sẽ giúp đảm bảo tính tương thích và an toàn tuyệt đối khi đưa vào vận hành.

Bảng thông số kỹ thuật tiêu chuẩn

Van cân bằng áp suất khác gì van giảm áp?

Rất nhiều kỹ sư mới ngành nước thường nhầm lẫn giữa hai dòng van này. Dưới đây là bảng so sánh điểm khác biệt bản chất:

Ứng dụng van cân bằng áp suất trong thực tế

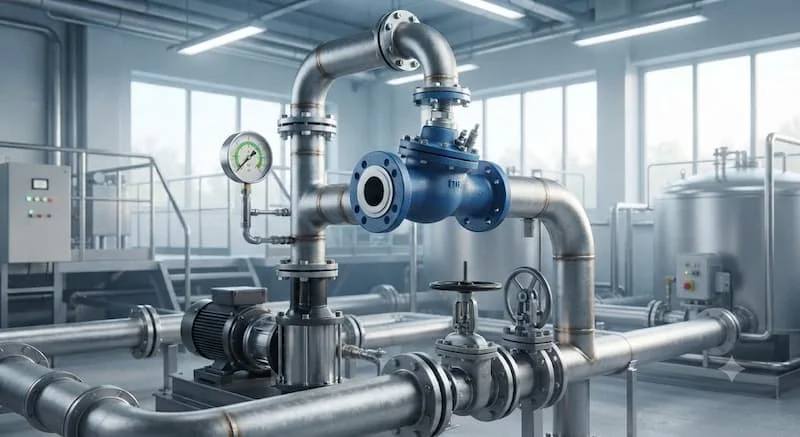

Sở hữu khả năng điều tiết thông minh, ứng dụng van cân bằng áp suất xuất hiện ở hầu hết các công trình hạ tầng kỹ thuật quan trọng:

• Hệ thống cấp nước tòa nhà & Chung cư: Cân bằng áp lực nước giữa các tầng, chống hiện tượng tầng dưới áp quá mạnh còn tầng trên bị yếu.

• Trạm bơm tăng áp: Giúp máy bơm vận hành ổn định, không bị ngắt mở liên tục do biến động áp suất tức thời.

• Hệ thống HVAC & Chiller: Duy trì áp suất tuần hoàn của nước lạnh/nước nóng, tối ưu hiệu suất trao đổi nhiệt.

• Nhà máy xử lý nước & Dây chuyền công nghiệp: Giữ cho lưu lượng và áp suất hóa chất, nước cấp luôn chuẩn xác theo định mức sản xuất.

• Hệ thống hơi nóng (Steam): van cân bằng áp suất giúp cân bằng áp suất hơi cấp cho các lò sấy, thiết bị gia nhiệt, tránh tình trạng sốc nhiệt quá áp.

• Hệ thống khí nén & Thực phẩm: Dùng các dòng van inox để đảm bảo áp suất khí đóng gói hoặc vi sinh luôn ổn định tuyệt đối.

Những sai lầm nghiêm trọng khi sử dụng van cân bằng áp suất

Một vài sơ suất nhỏ trong quá trình chọn lựa và thi công có thể khiến van mất đi tác dụng bảo vệ:

• Chọn sai dải áp suất cài đặt: Lựa chọn lò xo có dải điều chỉnh quá lệch so với áp suất vận hành thực tế của hệ thống.

• Lắp sai chiều dòng chảy: Không chú ý ký hiệu mũi tên trên thân van, khiến đĩa van bị kẹt hoặc màng van bị xé rách ngay khi mở bơm.

• Chọn sai kích thước DN: Chọn van quá to khiến van vận hành không nhạy ở lưu lượng nhỏ, hoặc chọn van quá nhỏ gây thắt nút dòng chảy.

• Không vệ sinh và bảo trì định kỳ: Cặn bẩn, cát sạn trong nước bám vào màng ngăn và buồng điều áp làm kẹt van.

• Chọn sai vật liệu môi chất: Sử dụng van gang hoặc đồng cho môi trường hóa chất ăn mòn làm thủng van sau thời gian ngắn.

Checklist cách chọn van cân bằng áp suất chuẩn kỹ thuật

Để chọn mua được sản phẩm chính xác nhất cho công trình, hãy tuân thủ cách chọn van cân bằng áp suất qua bảng kiểm tra sau:

• Xác định chính xác kích cỡ đường ống cần lắp đặt (DN).

• Xác định áp suất vận hành bình thường và áp suất tối đa của hệ thống (PN).

• Chọn vật liệu thân van phù hợp với môi chất (Nước sạch, nước thải, hóa chất hay hơi nóng).

• Lựa chọn môi chất vận hành (Chất lỏng, khí nén hay hơi).

• Chọn kiểu kết nối phù hợp với tiêu chuẩn đường ống hiện hữu (Ren hay Mặt bích BS/DIN/ANSI).

• Tính toán lưu lượng dòng chảy tối đa qua van (m³/h).

• Lựa chọn các thương hiệu uy tín có đầy đủ giấy tờ chứng nhận CO/CQ.

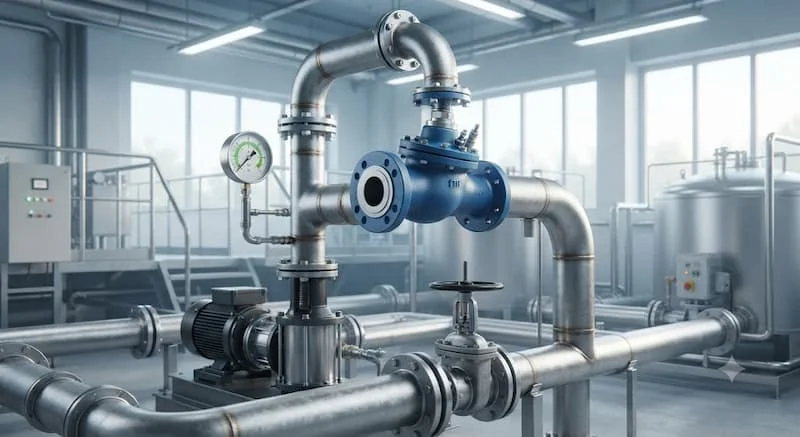

Hướng dẫn quy trình lắp đặt và bảo trì van cân bằng áp suất

Thi công đúng kỹ thuật giúp thiết bị đạt hiệu suất vận hành tối đa và hạn chế hỏng hóc phát sinh.

Các bước lắp đặt chuẩn

• Lắp đúng chiều: Kiểm tra kỹ mũi tên chỉ hướng dòng chảy được đúc nổi trên thân van trước khi hàn hoặc bắt bích.

• Kiểm tra áp suất đầu vào: Đo đạc áp suất đường ống trước khi lắp để cài đặt lực lò xo ban đầu cho phù hợp.

• Lắp cụm van bypass và lọc Y: Nên lắp một lọc Y phía trước van để ngăn rác cặn và lắp đường ống chạy song song (Bypass) để thuận tiện sửa chữa.

• Điều chỉnh áp suất: Vặn trục điều chỉnh nhẹ nhàng theo chiều kim đồng hồ để tăng áp suất cài đặt và ngược lại.

Bảo trì định kỳ

• Định kỳ 3 – 6 tháng kiểm tra độ kín của màng ngăn và tình trạng đàn hồi của lò xo.

• Vệ sinh sạch sẽ buồng điều áp và lưới lọc Y phía trước van.

• Thay thế ngay màng ngăn hoặc gioăng cao su khi phát hiện dấu hiệu chai cứng, nứt vỡ hoặc rò rỉ nước out thân van.

FAQ - Câu hỏi thường gặp

Van bù áp dùng để làm gì?

Van dùng để tự động điều chỉnh và duy trì áp suất ổn định trong đường ống, ngăn ngừa hiện tượng sụt áp hoặc tăng áp đột ngột làm hư hỏng máy bơm và đường ống.

Van bù áp có thay thế van giảm áp được không?

Không thể thay thế hoàn toàn. Van giảm áp chỉ có nhiệm vụ hạ áp suất đầu vào xuống mức thấp hơn ở đầu ra. Trong khi van cân bằng áp suất có khả năng điều tiết hai chiều (vừa xả áp dư vừa bù áp thiếu) để giữ hệ thống ở trạng thái cân bằng.

Nên chọn van cân bằng áp suất inox hay van gang?

Nếu dùng cho hạ tầng cấp nước sạch, PCCC, nước thải thông thường, van gang là lựa chọn tối ưu chi phí. Nếu dùng cho thực phẩm, hóa chất, vi sinh hoặc môi trường ăn mòn cao, van inox là lựa chọn bắt buộc.

Van bù áp có cần bảo trì không?

Có. Cần bảo trì định kỳ 6 tháng một lần để vệ sinh buồng màng, kiểm tra độ mỏi của lò xo và làm sạch cặn bẩn bám trong thân van.

Bao lâu nên kiểm tra van cân bằng áp suất một lần?

Nên kiểm tra chỉ số áp suất đồng hồ 1 tháng/lần và tiến hành tháo bảo dưỡng kỹ thuật định kỳ từ 6 – 12 tháng/lần tùy thuộc vào độ sạch của môi chất.

Tổng kết

Việc đầu tư van cân bằng áp suất chính là giải pháp kỹ thuật tối ưu giúp bảo vệ toàn diện hệ thống đường ống, duy trì áp lực ổn định và kéo dài tuổi thọ cho các thiết bị đắt tiền như máy bơm, Chiller hay nồi hơi. Việc chọn mua đúng chủng loại, kích thước và vật liệu sẽ mang lại hiệu quả vận hành vượt trội và tiết kiệm chi phí vận hành lâu dài.

Nếu quý khách hàng cần tư vấn chuyên sâu về giải pháp van bù áp hoặc nhận báo giá mới nhất cho công trình, hãy liên hệ ngay với chúng tôi để được đội ngũ kỹ sư hỗ trợ tận tình và cung cấp catalogue chi tiết đối với van bù áp.
