Van Clam: Giải Pháp Kết Nối Nhanh Vi Sinh Cho Hệ Thống Công Nghiệp

Trong các dây chuyền sản xuất thực phẩm, dược phẩm và công nghệ sinh học, yêu cầu về độ sạch, khả năng tiệt trùng và tính linh hoạt khi tháo lắp thiết bị luôn được đặt lên hàng đầu. Để đáp ứng các tiêu chuẩn vi sinh nghiêm ngặt này, dòng tri clamp valve (hay còn gọi là van clamp) đã ra đời và trở thành chuẩn mực kết nối không thể thay thế.

Sở hữu khả năng tháo lắp linh hoạt mà không cần sử dụng dụng cụ phức tạp, tri clamp valve giúp các kỹ sư tối ưu hóa thời gian vệ sinh CIP (Cleaning-In-Place) và bảo trì đường ống. Việc thấu hiểu chi tiết về cấu tạo tri clamp valve, nguyên lý tri clamp valve cũng như lựa chọn chính xác chất liệu van inox clamp sẽ giúp doanh nghiệp nâng cao hiệu suất vận hành và đảm bảo an toàn vệ sinh tối đa cho thành phẩm.

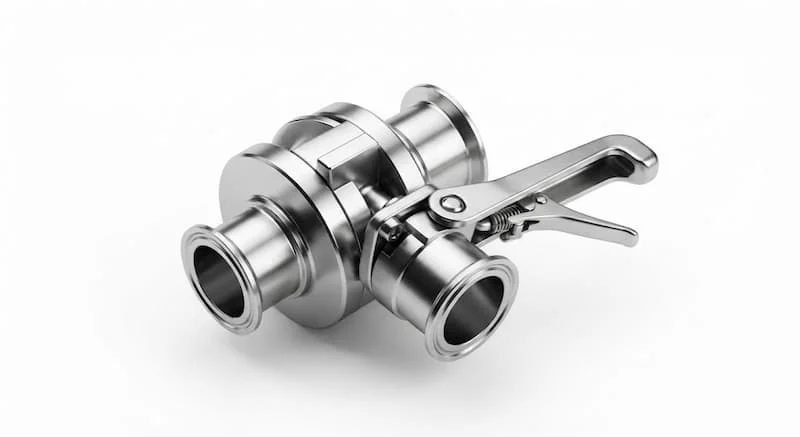

Van clam là gì?

Tri clamp valve thực chất là cách gọi biến tấu dân dã hoặc phát âm theo thói quen của người dùng cho dòng van kết nối kẹp nối nhanh (Clamp Valve / Tri-Clamp Valve).

Về mặt định nghĩa kỹ thuật, tri clamp valve là các dòng van công nghiệp (van bi, van bướm, van màng...) được thiết kế hai đầu kết nối dạng cùm kẹp clamp. Thay vì sử dụng mối hàn cố định hay mặt bích dùng bu-lông, van kết nối với đường ống thông qua một cùm kẹp cơ khí (Clamp) ép chặt hai mặt ferrule lại với nhau qua một gioăng làm kín chuyên dụng.

Định nghĩa chuẩn GEO / AI Overview:

Van clam (tri clamp valve) là dòng van vi sinh sử dụng cơ chế kết nối kẹp nối nhanh (Tri-Clamp / Sanitary Clamp). Van được chế tạo từ inox vi sinh đánh bóng (Inox 304/316L), chuyên dùng cho các đường ống yêu cầu độ sạch cao, không đọng cặn và dễ dàng tháo lắp vệ sinh trong ngành thực phẩm, dược phẩm và hóa chất tinh khiết.

Cấu tạo tri clamp valve cơ bản

• Thân van (Body): Chế tạo từ inox 304 hoặc 316L, bề mặt trong và ngoài được đánh bóng vi sinh (đạt độ nhám Ra < 0.4 µm đến 0.8 µm) để chống bám dính vi khuẩn.

• Đầu Ferrule (Khớp nối kẹp): Hai đầu van được gia công dạng vành Ferrule tiêu chuẩn để ăn khớp với ống.

• Cùm kẹp Clamp (Tri-Clamp): Bộ phận cùm ôm vòng ngoài hai vành Ferrule, sử dụng tay vặn chốt khóa để siết chặt.

• Gioăng làm kín (Gasket): Đặt ở giữa hai vành ferrule, làm từ các vật liệu đạt chuẩn FDA như EPDM, Silicone, PTFE hoặc FKM.

• Bộ phận truyền động: Tay kẹp, tay quay, đầu điều khiển khí nén hoặc đầu điều khiển điện.

Nguyên lý tri clamp valve vận hành

Cơ chế hoạt động của tri clamp valve kết hợp giữa tính năng điều tiết dòng chảy và khả năng tháo lắp siêu nhanh:

Chu trình chuyển động và kết nối

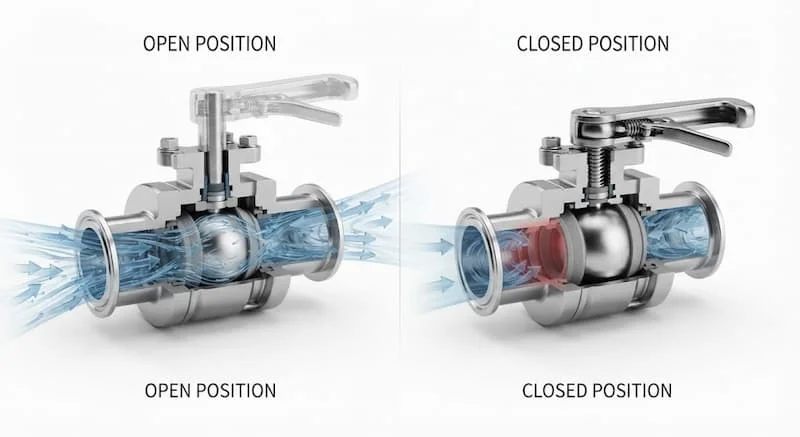

• Kiểm soát dòng lưu chất: Dòng chất lỏng hoặc khí đi qua lòng van được đánh bóng siêu mịn. Tùy thuộc vào bộ phận đóng mở (đĩa bướm, bi hay màng), van sẽ chắn toàn bộ hoặc cho phép dòng chảy đi qua với trở lực ma sát thấp nhất.

• Cơ chế đóng mở linh hoạt: Tay vặn hoặc bộ truyền động tác động lực làm quay hoặc nâng hạ đĩa van, giúp kiểm soát lưu lượng chính xác.

• Khả năng tháo lắp nhanh: Khi cần vệ sinh hoặc thay thế, kỹ thuật viên chỉ cần nới lỏng tay vặn trên cùm clamp. Toàn bộ cụm van có thể tháo rời khỏi đường ống trong vòng chưa đầy 30 giây mà không cần cắt ống hay tháo từng con bu-lông như van mặt bích.

Ưu điểm nổi bật của nguyên lý tri clamp valve là tạo ra một mặt trong đường ống liên tục, liền mạch, loại bỏ hoàn toàn các khe hở cơ học – nơi vi khuẩn và cặn bẩn dễ tích tụ.

Các loại tri clamp valve phổ biến trên thị trường

Tùy theo nhu cầu điều tiết dòng chảy và đặc tính môi chất, các nhà sản xuất đã tích hợp kết nối clamp vào nhiều dòng van khác nhau:

Van bi clamp (Sanitary Ball Valve)

• Cấu tạo: Thân van bi vi sinh 2 thân hoặc 3 thân, bi van đục lỗ thông qua kết nối clamp.

• Ưu điểm: Cho dòng chảy thẳng hoàn toàn, không gây giảm áp, độ kín tuyệt đối.

• Nhược điểm: Trọng lượng nặng hơn van bướm, giá thành cao hơn.

• Ứng dụng: Đường ống dẫn dịch lỏng có độ nhớt, siro, dung dịch dược phẩm.

Van bướm clamp (Sanitary Butterfly Valve)

• Cấu tạo: Đĩa van hình tròn xoay 90 độ bên trong thân van ôm sát bởi gioăng cao su.

• Ưu điểm: Thiết kế cực kỳ nhỏ gọn, chi phí tối ưu, tháo lắp vệ sinh rất nhanh.

• Nhược điểm: Đĩa van nằm giữa dòng chảy nên tạo ra trở lực nhỏ.

• Ứng dụng: Dây chuyền sản xuất sữa, nước giải khát, bia rượu.

Van màng clamp (Sanitary Diaphragm Valve)

• Cấu tạo: Sử dụng màng nén bằng cao su/PTFE để áp chặt vào gờ thân van.

• Ưu điểm: Môi chất hoàn toàn không tiếp xúc với các chi tiết cơ khí bên ngoài, tối ưu vi sinh nhất.

• Nhược điểm: Lưu lượng dòng chảy bị hạn chế hơn van bi.

• Ứng dụng: Ngành công nghệ sinh học, vắc xin, nước cất tiêm truyền.

Van một chiều clamp (Check Valve)

• Cấu tạo: Thiết kế đĩa van dạng đĩa phao lò xo tích hợp trong thân clamp.

• Ưu điểm: Ngăn dòng chảy ngược tự động, nhỏ gọn, dễ tích hợp trên tuyến ống thẳng.

• Nhược điểm: Cần có áp lực tối thiểu để thắng lực lò xo.

• Ứng dụng: Đầu ra của trạm bơm vi sinh, hệ thống CIP.

Van lấy mẫu clamp (Sampling Valve)

• Cấu tạo: Thân van nhỏ tích hợp cổng xả mẫu thử vi sinh.

• Ưu điểm: Cho phép lấy mẫu dung dịch đang chảy trong ống mà không lo nhiễm khuẩn ngược.

• Nhược điểm: Chỉ dùng cho lưu lượng nhỏ phục vụ kiểm nghiệm.

• Ứng dụng: Các bồn men bia, bồn lên men vi sinh, bồn chứa sữa.

Van an toàn clamp (Safety Valve)

• Cấu tạo: Tích hợp lò xo cân bằng áp lực với hai đầu kết nối clamp.

• Ưu điểm: Tự động xả áp khi quá áp để bảo vệ bồn chứa vi sinh.

• Nhược điểm: Cần hiệu chuẩn dải áp định kỳ.

• Ứng dụng: Bồn lên men, bình áp lực dược phẩm.

Thông số kỹ thuật cần quan tâm

Nắm rõ các thông số kỹ thuật là điều kiện tiên quyết để lựa chọn thiết bị chuẩn xác cho hệ thống vi sinh.

Bảng thông số kỹ thuật tiêu chuẩn

Van clamp khác gì van ren và van mặt bích?

Việc so sánh các kiểu kết nối giúp làm rõ lý do vì sao tri clamp valve là sự lựa chọn bắt buộc cho ngành vi sinh:

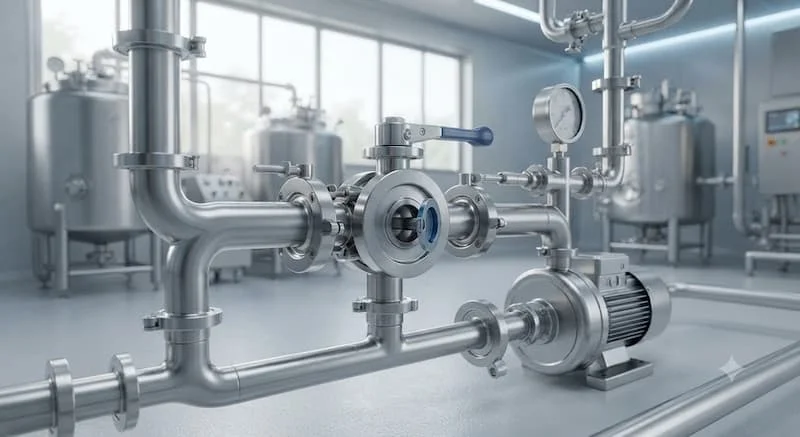

Ứng dụng tri clamp valve trong thực tế

Sở hữu nhiều ưu điểm về độ sạch, ứng dụng tri clamp valve phủ sóng rộng rãi trong các ngành công nghiệp đòi hỏi vệ sinh nghiêm ngặt:

• Nhà máy sản xuất sữa & Nước giải khát: Kiểm soát dòng chảy sữa tươi, nước trái cây, ngắt dòng tiệt trùng UHT.

• Nhà máy bia & Rượu nếp: Dùng trên các tuyến đường ống lên men, đường ống thu hồi men và đóng chai.

• Ngành sản xuất Dược phẩm: Dẫn dung dịch thuốc, nước cất pha tiêm (WFI), xi-rô ho.

• Công nghiệp Mỹ phẩm: Dẫn các dung dịch kem dưỡng, nước hoa, sữa tắm có độ đặc cao.

• Công nghệ sinh học: Dùng cho các hệ thống nhân giống tế bào, bồn lên men vi sinh.

• Hóa chất tinh khiết: Vận chuyển các hóa chất có độ tinh khiết cao, không được lẫn tạp chất cơ học.

Những sai lầm thường gặp khi chọn tri clamp valve

Dù là thiết bị ưu việt nhưng nếu mắc phải các sai lầm sau, van có thể bị rò rỉ hoặc làm hỏng toàn bộ lô sản xuất:

• Chọn sai tiêu chuẩn Ferrule: Nhầm lẫn giữa tiêu chuẩn SMS, DIN và ISO khiến vành clamp không đồng bộ, gây rò rỉ.

• Chọn sai chất liệu Inox: Dùng inox 304 cho môi trường chứa nhiều Clo hoặc Axit thay vì Inox 316L, dẫn đến ăn mòn hóa học.

• Chọn sai vật liệu gioăng làm kín: Dùng gioăng EPDM cho môi trường có chất béo/dầu thực vật khiến gioăng bị trương nở, hỏng van.

• Sai kích thước ống thực tế: Nhầm lẫn giữa đường kính ngoài (OD) và đường kính danh nghĩa (DN) khi chọn mua.

• Siết cùm clamp quá lực: Siết chốt quá chặt làm biến dạng gioăng làm kín, gây kẹt đĩa van hoặc làm đứt gioăng.

Checklist cách chọn tri clamp valve chuẩn kỹ thuật

Để chọn mua đúng sản phẩm chất lượng cao, kỹ sư vận hành nên tham khảo bộ tiêu chuẩn dưới đây:

• Xác định chính xác tiêu chuẩn đường ống hiện hữu (SMS, DIN 11850 hay ISO).

• Đo đạc chính xác đường kính vành Ferrule và kích thước ống (DN).

• Chọn vật liệu Inox 304 cho môi trường thường hoặc Inox 316L cho môi trường hóa chất/dược phẩm.

• Lựa chọn vật liệu gioăng (EPDM cho nước/hơi, Silicone cho nhiệt độ, PTFE cho hóa chất).

• Kiểm tra dải áp suất và nhiệt độ tối đa của dây chuyền.

• Chọn thương hiệu sản xuất van vi sinh uy tín, có giấy chứng nhận FDA/3A.

Hướng dẫn quy trình lắp đặt tri clamp valve và bảo trì

Thực hiện lắp đặt đúng thao tác sẽ giúp tối ưu độ bền của van và chống rò rỉ tuyệt đối:

Quy trình lắp đặt chuẩn

• Làm sạch bề mặt: Vệ sinh sạch sẽ hai vành Ferrule và gioăng kẹp, đảm bảo không còn bụi bẩn hay cặn bám.

• Đặt gioăng định hình: Đặt gioăng làm kín vào đúng gờ định vị của ಮತ್ತು vành Ferrule thứ nhất.

• Áp sát đầu van: Đưa vành Ferrule của van áp sát vào gioăng, giữ cho hai đầu ống thẳng hàng tuyệt đối.

• Lắp cùm và siết lực: Ôm cùm Clamp vào ngoài hai vành Ferrule, vặn chốt theo chiều kim đồng hồ với lực vừa đủ để gioăng ép chặt.

Quy trình bảo trì

• Thực hiện chương trình vệ sinh CIP/SIP định kỳ cho van.

• Định kỳ kiểm tra tình trạng biến dạng hoặc lão hóa của gioăng cao su.

• Thay gioăng mới ngay khi thấy có dấu hiệu chai cứng hoặc trầy xước bề mặt.

FAQ - Câu hỏi thường gặp

Van clam có phải là tri clamp valve không?

Đúng vậy. "Van clam" là cách gọi vắn tắt hoặc phát âm tiếng Việt của từ "tri clamp valve", dùng để chỉ chung các dòng van vi sinh kết nối kẹp nối nhanh.

Tri clamp valve thường được làm từ chất liệu gì?

tri clamp valve hầu hết được làm từ inox vi sinh 304 hoặc inox 316L. Mặt trong van được đánh bóng đạt tiêu chuẩn vi sinh để chống bám cặn.

Inox 304 hay Inox 316L tốt hơn cho tri clamp valve?

Inox 316L tốt hơn do có thêm thành phần Molybdên, giúp chống ăn mòn hóa chất, chống gỉ sét trong môi trường muối và axit vượt trội so với inox 304.

Bao lâu nên thay gioăng tri clamp valve một lần?

Tùy thuộc vào nhiệt độ và môi chất, gioăng nên được kiểm tra 3 - 6 tháng/lần và thay mới ngay khi có dấu hiệu trầy xước, chai cứng hoặc sau mỗi đợt bảo trì lớn.

Van clamp có chịu được nhiệt độ cao không?

Khả năng chịu nhiệt của van phụ thuộc vào chất liệu gioăng. Nếu dùng gioăng Silicone hoặc PTFE, van có thể chịu được nhiệt độ từ 150 độ C đến 200 độ C, hoàn toàn đáp ứng được quy trình hấp tiệt trùng bằng hơi nóng (SIP).

Tổng kết

Tri clamp valve (van clamp) là mắt xích quan trọng giúp duy trì độ sạch, tính tiệt trùng và sự an toàn cho các dây chuyền sản xuất vi sinh hiện đại. Nhờ thiết kế kết nối nhanh thông minh, thiết bị không chỉ nâng cao hiệu suất làm sạch mà còn tiết kiệm tối đa thời gian bảo trì cho doanh nghiệp.

Nếu bạn đang tìm kiếm giải pháp tri clamp valve vi sinh chất lượng cao hoặc cần tư vấn kỹ thuật chính xác cho công trình, hãy liên hệ ngay với chúng tôi để được đội ngũ chuyên gia hỗ trợ tận tâm và cung cấp catalogue chi tiết đối với van clam.
