Van Cửa 25: Giải Pháp Đóng Mở Dòng Chảy Tối Ưu Cho Đường Ống Phi 34

Trong bất kỳ hệ thống cấp thoát nước, mạng lưới phòng cháy chữa cháy hay đường ống vận hành công nghiệp nào, việc kiểm soát áp lực và dòng chảy luôn là bài toán cốt lõi. Một sự cố rò rỉ nhỏ hoặc sụt áp không kiểm soát tại các nhánh ống phụ có thể làm xáo trộn toàn bộ áp suất vận hành, gây quá tải cho máy bơm và làm giảm tuổi thọ của các thiết bị đắt tiền. Để đảm bảo dòng chảy lưu chất lưu thông tuyến tính và giảm thiểu tối đa tổn thất áp suất, việc lựa chọn dòng van cửa 25 tiêu chuẩn là một quyết định kỹ thuật mang tính chiến lược của các kỹ sư cơ điện hiện nay.

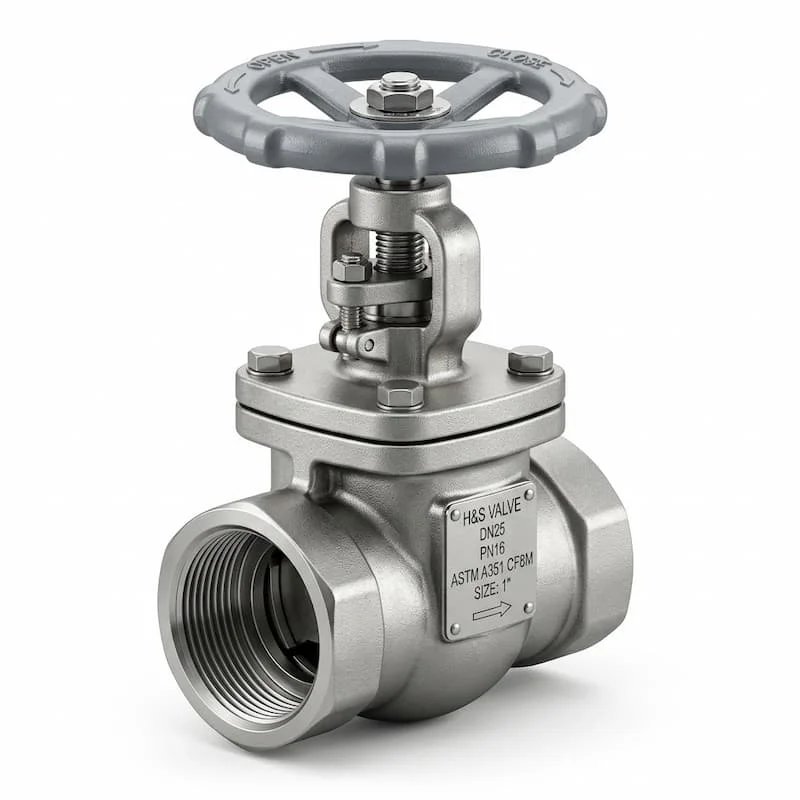

Van Cửa 25 Là Gì?

Đối với các nhà thầu thi công, thợ sửa chữa điện nước hay bộ phận vật tư, hiểu đúng ký hiệu kích thước là điều kiện tiên quyết để tránh mua nhầm chủng loại thiết bị.

Van cửa 25 là gì? Đây là dòng van chặn (gate valve) công nghiệp có kích thước đường kính danh định tiêu chuẩn là DN25, tương đương với đường kính ngoài của ống dẫn là phi 34 mm (hoặc kích thước hệ inch là 1 inch). Thiết bị này thực hiện chức năng đóng/mở dòng chảy hoàn toàn thông qua chuyển động nâng hạ của đĩa van bên trong, kết cấu cơ bản gồm 4 bộ phận chính: thân van, ty van (trục van), đĩa van và tay quay vô lăng điều khiển.

Dòng van này được thiết kế chuyên biệt để đóng ngắt các trục đường ống nhánh, chân máy bơm dân dụng hoặc các hệ thống tuần hoàn lưu chất cỡ vừa và nhỏ một cách an toàn, kín kẽ.

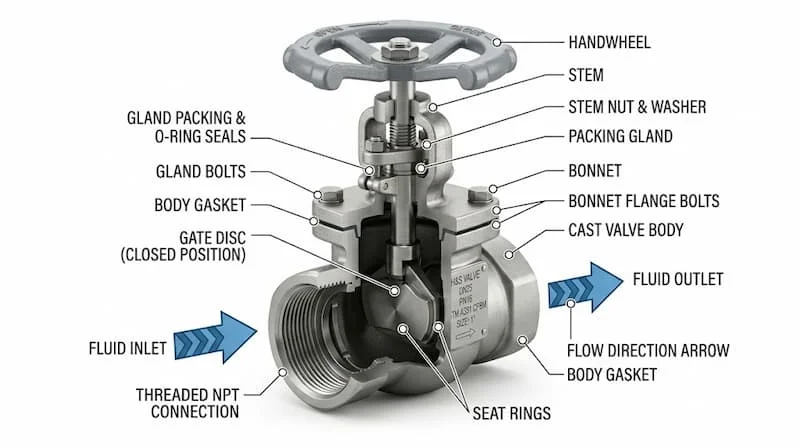

Nguyên Lý Hoạt Động Của Van Cửa DN25

Cơ chế vận hành của dòng van này hoàn toàn dựa trên động học tuyến tính, mang lại sự chắc chắn và độ tin cậy cơ khí rất cao trong suốt quá trình vận hành lâu dài.

• Cơ chế đóng van: Khi người vận hành xoay tay quay vô lăng theo chiều kim đồng hồ, ty van sẽ truyền lực momen xoắn làm dịch chuyển đĩa van hạ xuống theo chiều thẳng đứng, ép chặt vào bệ đỡ (seat) để chặn đứng hoàn toàn dòng lưu chất.

• Cơ chế mở van: Khi xoay tay quay ngược chiều kim đồng hồ, ty van xoay ren sẽ kéo đĩa van nâng lên, giải phóng hoàn toàn không gian trong lòng ống để lưu chất đi qua.

Xoay tay quay ngược chiều kim đồng hồ ➔ Ty van kéo đĩa van nâng lên hoàn toàn ➔ Lòng van trống rỗng ➔ Dòng chảy đi thẳng, không bị cản trở (Mở van)

Điểm ưu việt lớn nhất trong nguyên lý của dòng van này là khi ở trạng thái mở hoàn toàn, dòng chảy đi thẳng và không gặp bất kỳ vật cản nào trong lòng van. Nhờ cấu trúc động học thông thoáng này, hệ thống đạt được ưu điểm tối thượng là ít tổn thất áp suất và không làm giảm lưu lượng hay vận tốc của dòng lưu chất từ thượng nguồn đổ về.

Tại sao van cửa không phù hợp cho việc điều tiết lưu lượng?

Một sai lầm kinh điển trong vận hành là sử dụng van chặn để điều tiết lưu lượng (mở hé van). Khi đĩa van ở vị trí lơ lửng, dòng lưu chất áp lực cao đi qua khe hẹp sẽ tạo ra hiện tượng xâm thực và dòng xoáy cực mạnh. Lực xói mòn này liên tục tác động và làm mài mòn, cong vênh đĩa van hoặc làm hỏng bệ đỡ làm kín. Hơn nữa, dòng chảy xiết sẽ gây ra độ rung lắc cơ học lớn, làm lỏng các ren nối ty van và tạo ra tiếng ồn khó chịu, nhanh chóng phá hủy độ kín khít ban đầu của thiết bị.

Các Loại Van Cửa 25 Phổ Biến Hiện Nay

Tùy thuộc vào đặc tính hóa lý của môi chất vận hành và ngân sách đầu tư của dự án, quý khách hàng có thể lựa chọn một trong các chủng loại chuyên sâu dưới đây:

Van cửa đồng DN25

• Đặc điểm: Chế tạo từ đồng thau hoặc đồng bronzo bằng phương pháp đúc áp lực, kết nối ren tiện lợi.

• Môi trường phù hợp: Chuyên dùng cho nước sạch, hệ thống cấp nước sinh hoạt, các mạch nước dân dụng.

• Ưu - nhược điểm: Điểm cộng là giá rẻ, bước ren sắc nét, dễ thi công lắp đặt và có độ thẩm mỹ cao. Tuy nhiên, khả năng chịu nhiệt và áp suất chỉ ở mức trung bình, dễ bị xỉn màu hoặc oxy hóa nếu nguồn nước nhiễm phèn, nhiễm mặn.

Van cửa inox DN25

• Đặc điểm: Chế tạo từ thép không gỉ mác cao như SUS 304 hoặc SUS 316.

• Môi trường phù hợp: Chỉ định cho các hệ thống hóa chất, dung môi, dùng hóa chất, nước nóng, dệt nhuộm hoặc y tế thực phẩm.

• Ưu - nhược điểm: Khả năng chống ăn mòn hóa học tuyệt đối, chịu được nhiệt độ cao trên 180 độ C và áp lực lớn. Nhược điểm duy nhất là giá thành đầu tư ban đầu cao hơn nhiều so với van đồng hay van gang.

Van cửa gang DN25

• Đặc điểm: Thân van đúc bằng gang cầu hoặc gang xám, thường kết nối bằng mặt bích để tăng độ chắc chắn.

• Môi trường phù hợp: Ứng dụng rộng rãi trong hệ thống công nghiệp, đường ống phòng cháy chữa cháy, xử lý nước thải.

• Ưu - nhược điểm: Độ bền cơ học cực cao, chịu va đập vật lý ngoại lực rất tốt và giá thành hợp lý đối với quy mô công nghiệp. Điểm trừ là trọng lượng nặng và đòi hỏi không gian lắp đặt lớn hơn dòng van ren.

Van cửa nhựa DN25

• Đặc điểm: Sản xuất từ các hợp chất nhựa cao cấp như PVC, UPVC, PPH.

• Môi trường phù hợp: Trạm xử lý hóa chất, xi mạ, chống hóa chất nhẹ, hệ thống nuôi trồng thủy hải sản.

• Ưu - nhược điểm: Kháng hoàn toàn các phản ứng điện hóa và axit loãng, trọng lượng siêu nhẹ, giá thành rẻ. Nhược điểm là khả năng chịu nhiệt rất kém (thường dưới 60 độ C) và dễ bị nứt vỡ dưới tác động của tia UV nếu lắp đặt ngoài trời.

Thông Số Kỹ Thuật Van Cửa 25 Cần Biết

Để đảm bảo tính đồng bộ kỹ thuật và an toàn tuyệt đối khi đưa vào vận hành, việc đọc hiểu cấu trúc thông số van cửa DN25 là bắt buộc:

• Kích thước định danh: DN25 (Đường kính trong danh nghĩa khoảng 25 mm), tương thích lắp đặt cho ống phi 34 mm (1 inch).

• Áp lực làm việc tiêu chuẩn: Thường là PN10 (10 bar) hoặc PN16 (16 bar). Các dòng van thép chuyên dụng có thể lên đến PN25 hoặc PN40.

• Nhiệt độ vận hành: Van nhựa (0 - 60 độ C), van đồng (0 - 90 độ C), van inox/gang (0 - 180 độ C).

• Kiểu kết nối đường ống: Kết nối bằng ren trong (tiêu chuẩn NPT/BSPT) hoặc kết nối dạng mặt bích.

• Vật liệu gioăng làm kín: Vòng đệm bằng cao su EPDM, NBR chịu dầu hoặc đệm kim loại đồng/inox (làm kín bằng kim loại - Metal Seat).

• Tiêu chuẩn chế tạo mặt bích: Tuân theo các hệ tiêu chuẩn quốc tế như JIS (Nhật Bản), BS (Anh), DIN (Đức) hoặc ANSI (Mỹ).

Bảng thông số kỹ thuật tiêu chuẩn của van cửa DN25:

So Sánh Van Cửa 25 Với Van Bi Và Van Bướm

Mỗi dòng van đều mang một bản sắc công nghệ riêng biệt phục vụ cho các ý đồ thiết kế hệ thống khác nhau:

Tại sao các hệ thống cấp nước vẫn đặc biệt ưu tiên sử dụng van cửa?

Lý do cốt lõi nằm ở tốc độ đóng mở của thiết bị. Khi vận hành một hệ thống cấp nước trục chính, nếu ta sử dụng van bi và gạt đóng đột ngột trong vòng 1 giây, dòng nước đang lao đi với tốc độ cao sẽ bị chặn đứng tức thì, tạo ra hiện tượng "búa nước" (Water Hammer). Áp lực dội ngược này có thể tăng lên gấp vài mươi lần áp suất thông thường, làm nổ tung đường ống, bật các mối nối và phá hủy máy bơm. Hành trình đóng mở chậm rãi, từ tốn thông qua ty ren của van cửa chính là tấm lá chắn hoàn hảo triệt tiêu hoàn toàn hiện tượng búa nước nguy hiểm này.

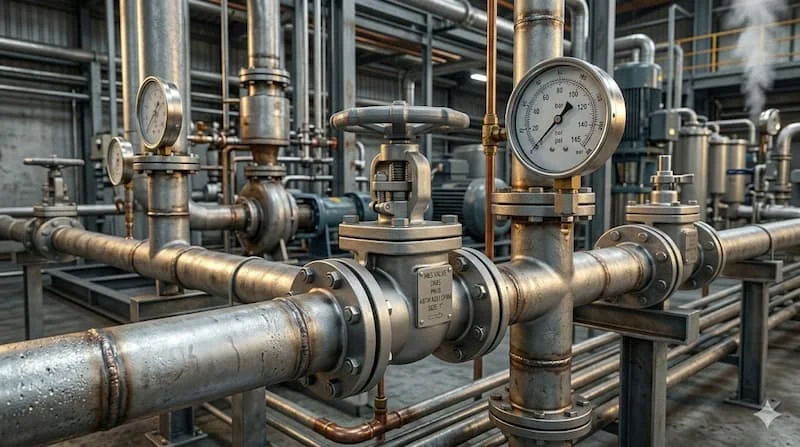

Van Cửa 25 Dùng Trong Những Hệ Thống Nào?

Nhờ kích thước trung bình linh hoạt cùng năng lực vận hành bền bỉ, ứng dụng van cửa 25 xuất hiện dày đặc trong cả đời sống dân dụng lẫn công nghiệp chế biến:

• Hệ thống cấp thoát nước tòa nhà: Lắp đặt tại các trục nhánh cấp nước lên các tầng của chung cư, khách sạn hoặc mạng lưới phân phối nước sạch đô thị.

• Trạm bơm dân dụng và công nghiệp: Định vị tại đầu hút hoặc đầu đẩy của máy bơm nước phi 34 để cô lập máy bơm phục vụ công tác sửa chữa, bảo dưỡng.

• Mạng lưới phòng cháy chữa cháy (PCCC) mini: Sử dụng trong các đường ống cấp nước cứu hỏa của các nhà xưởng, kho bãi quy mô vừa và nhỏ.

• Hệ thống điều hòa không khí trung tâm (HVAC): Kiểm soát dòng nước châm, nước giải nhiệt tuần hoàn trong các đường ống chiller của tòa nhà.

• Nhà máy sản xuất thực phẩm, đồ uống: Dòng van inox DN25 chuyên dùng để đóng ngắt đường dẫn nước sạch, nguyên liệu lỏng hoặc xả đáy bồn chứa.

• Hệ thống hơi nóng nhẹ: Ứng dụng trong các đường ống dẫn hơi ngưng, lò hơi công suất nhỏ với dòng van cửa ty nổi bằng thép hoặc inox chịu nhiệt.

Sai Lầm Thường Gặp Khi Chọn Van Cửa DN25

• Chọn sai mác vật liệu cấu thành: Sử dụng van cửa bằng đồng thau phổ thông cho các đường dẫn nước thải hóa chất hoặc nước nóng quá nhiệt, khiến thân van bị ăn mòn rỗ bề mặt, gây rò rỉ lưu chất chỉ sau vài tháng vận hành.

• Nhầm lẫn tai hại giữa kích thước danh định DN25 với đường kính phi 25 mm: DN25 là tiêu chuẩn định danh quốc tế tương ứng với ống phi 34mm. Việc nhầm lẫn sang ống phi 25mm (tương đương DN20) sẽ khiến toàn bộ hệ thống đứt gãy tiến độ thi công do không thể lắp vừa khớp ren.

• Cố tình dùng van cửa để điều tiết lưu lượng dòng chảy: Việc hé mở van thường xuyên dẫn đến việc dòng chảy xói mòn làm lệch đĩa van, gây kẹt van, hư hỏng bệ đỡ và làm mất hoàn toàn khả năng đóng kín khít của thiết bị sau này.

• Bỏ qua thông số áp lực làm việc của hệ thống: Lắp dòng van chịu áp PN10 vào mạng lưới thủy lực có áp suất đỉnh lên tới $14 - 15\text{ bar}$, dẫn đến hậu quả nứt vỡ thân van dưới áp lực nén tĩnh lớn.

Hướng Dẫn Chọn Mua Van Cửa 25 Phù Hợp

Để hệ thống kỹ thuật vận hành trơn tru, loại bỏ hoàn toàn các rủi ro bục vỡ đường ống, quý khách hàng hãy áp dụng bộ checklist tiêu chuẩn sau:

• Bước 1: Xác định rõ bản chất môi chất vận hành: Lưu chất là nước sạch sinh hoạt, nước thải, hóa chất loãng hay hơi nóng để lựa chọn thân van bằng đồng, gang, nhựa hay inox.

• Bước 2: Kiểm tra biểu đồ áp suất hệ thống: Đảm bảo áp suất danh định (PN) của thiết bị luôn lớn hơn ít nhất 20% so với áp lực thực tế của máy bơm cấp.

• Bước 3: Lựa chọn đúng kiểu kết nối đồng bộ: Ưu tiên nối ren cho các không gian nhỏ hẹp, thiết bị dân dụng; chọn nối mặt bích (JIS/BS) cho các hệ thống công nghiệp đòi hỏi độ kiên cố cao.

• Bước 4: Sàng lọc các thương hiệu sản xuất uy tín: Chọn mua sản phẩm có đầy đủ giấy tờ CO/CQ chứng nhận nguồn gốc xuất xứ, tránh mua hàng trôi nổi đúc kẽm tạp chất.

• Bước 5: Kiểm tra kỹ chi tiết gioăng làm kín: Xác định gioăng cao su EPDM hay đệm làm kín kim loại để thích ứng hoàn hảo với nhiệt độ dòng chảy.

Khuyến nghị: Mọi sự sai lệch trong khâu tính toán thông số đều phải trả giá bằng chi phí sửa chữa và rủi ro gián đoạn sản xuất. Hãy liên hệ ngay với đội ngũ chuyên gia tư vấn kỹ thuật của chúng tôi để được hỗ trợ bóc tách bản vẽ và lựa chọn model van cửa 25 tối ưu nhất.

Cách Lắp Đặt Và Bảo Trì Van Cửa 25 Đúng Kỹ Thuật

Quy trình thi công và bảo dưỡng định kỳ dòng van chặn này đòi hỏi sự chuẩn xác cơ học để duy trì độ kín khít dài lâu:

1. Vệ sinh triệt để lòng đường ống trước khi lắp: Sục rửa đường ống để loại bỏ mạt sắt, cát sỏi bám dính. Các tạp chất này nếu lọt vào lòng van sẽ làm trầy xước đĩa van và bệ đỡ khi ta thực hiện thao tác đóng van.

2. Quấn băng tan và siết lực vừa đủ tầm: Đối với van ren, quấn băng cao su non đều tay thuận ren. Khi siết bằng cờ-lê, lực vặn phải vừa đủ lực. Tuyệt đối không siết quá mạnh lực, việc dùng lực quá cố sẽ làm cháy ren hoặc nứt vỡ cổ ren của thân van.

3. Lắp đặt đúng hướng và không gian vận hành: Mặc dù van cửa có thể cho dòng chảy đi qua theo hai chiều tùy ý, nhưng khi lắp đặt cần đảm bảo phần tay quay vô lăng hướng lên trên hoặc nằm ngang, tránh lắp lộn ngược gây tích tụ cặn bẩn ở cổ van.

4. Kiểm tra rò rỉ và áp lực sau thi công: Mở dòng nước thử nghiệm, quan sát kỹ các mối nối ren hoặc đệm bích để đảm bảo không có hiện tượng rỉ nước trước khi chôn ống hoặc đóng trần thạch cao.

5. Công tác bảo dưỡng định kỳ: Mỗi 6 tháng, nên tiến hành tra dầu mỡ bôi trơn vào trục ty van, đồng thời thực hiện thao tác quay đóng/mở toàn phần từ 1 - 2 lần để hạn chế đóng cặn rỉ sét, giúp vô lăng luôn vận hành nhẹ nhàng, êm ái.

Câu Hỏi Thường Gặp (FAQ)

Thiết bị van cửa 25 tương đương với kích thước danh định DN bao nhiêu?

Tên gọi van cửa 25 chính là cách gọi vắn tắt theo đường kính danh nghĩa của giới thợ kỹ thuật Việt Nam, thiết bị này tương đương chính xác với thông số kích thước DN25 theo tiêu chuẩn quốc tế.

Van cửa DN25 thì dùng để lắp đặt cho đường ống có đường kính phi bao nhiêu mm?

Dòng van cửa kích thước DN25 được thiết kế quy chuẩn để kết nối đồng bộ với đường ống có đường kính ngoài xấp xỉ phi 34 mm (đối với ống kim loại, ống nhựa PPR/PVC) hoặc kích thước định danh hệ inch là 1 inch.

Một chiếc van cửa 25 thông thường có thể chịu đựng được áp lực làm việc tối đa là bao nhiêu?

Ngưỡng chịu áp phụ thuộc vào vật liệu đúc thân van. Dòng van đồng và van gang DN25 thông thường chịu được áp lực chuẩn PN16. Các phiên bản van inox hoặc thép đúc công nghiệp có thể chịu tải áp lực lên tới PN25 hoặc PN40.

Trong hệ thống đường ống dẫn nước nóng năng lượng mặt trời, tôi nên chọn van cửa bằng đồng hay inox?

Với hệ thống nước nóng, bạn nên ưu tiên lựa chọn van cửa chất liệu inox 304 hoặc dòng van đồng thau cao cấp có gioăng chịu nhiệt. Tránh tuyệt đối sử dụng van nhựa vì nhiệt độ cao kéo dài sẽ làm nhựa bị biến dạng, gây rò rỉ và sụt áp hệ thống.

Mức giá phân phối của một chiếc van cửa kích thước 25 trên thị trường hiện nay khoảng bao nhiêu?

Giá thành của van cửa DN25 dao động rất rộng tùy thuộc vào thương hiệu và chất liệu. Các dòng van đồng ren dân dụng thông thường có giá từ vài chục nghìn đến hơn 100.000 VNĐ. Trong khi đó, các dòng van gang mặt bích hoặc van inox công nghiệp nhập khẩu chính hãng có giá dao động từ vài trăm nghìn đến hơn 1 triệu VNĐ một sản phẩm.

Chọn Đúng Vật Liệu Và Áp Lực Giúp Tăng Tuổi Thọ Hệ Thống

Tóm lại, việc thấu hiểu bản chất kỹ thuật và lựa chọn chính xác dòng van cửa 25 phù hợp là yếu tố then chốt quyết định đến tính an toàn, độ bền bỉ và hiệu suất thủy động học của toàn bộ mạng lưới đường ống. Một quyết định đầu tư đúng đắn vào sản phẩm chuẩn kỹ thuật, kết hợp với quy trình lắp đặt bài bản sẽ giúp doanh nghiệp tối ưu hóa chi phí vận hành, triệt tiêu nguy cơ tụt áp và rò rỉ năng lượng.
