Van Chia Hơi Khí Nén: Giải Pháp Điều Phối Áp Suất Và Tối Ưu Hệ Thống Công Nghiệp

Trong thiết kế và vận hành hệ thống cơ điện hiện đại, năng lượng khí nén được coi là mạch máu duy nhất thúc đẩy các cơ cấu chấp hành hoạt động liên tục. Tuy nhiên, một nguồn cấp khí từ máy nén trung tâm làm sao để cung cấp năng lượng đồng thời cho hàng chục thiết bị, xi lanh, hay dụng cụ cầm tay mà không gây ra hiện tượng sụt áp dòng chảy? Để giải quyết bài toán hóc búa này, việc ứng dụng van chia hơi khí nén chất lượng cao là một bước đi chiến lược, giúp doanh nghiệp kiểm soát lưu lượng hoàn hảo, giảm thiểu tổn thất áp năng và tối ưu hóa chi phí vận hành dây chuyền sản xuất.

Van Chia Hơi Khí Nén Là Gì?

Đối với các kỹ sư nhà máy và thợ cơ khí lành nghề, thiết bị phân phối phụ trợ này nắm giữ một vai trò vô cùng cốt lõi trong sơ đồ mạch động lực khí nén.

Van chia hơi khí nén (hay còn gọi là bộ chia khí nén) là thiết bị cơ khí chuyên dụng dùng để phân chia nguồn khí nén áp lực cao từ một đầu cấp duy nhất sang nhiều nhánh độc lập trong hệ thống khí nén. Thiết bị sở hữu các công năng nền tảng bao gồm: phân tách dòng khí đồng đều, điều hướng dòng khí động học linh hoạt và cấp khí liên tục cho nhiều thiết bị đầu cuối hoạt động cùng lúc mà không làm xáo trộn áp suất tĩnh của mạng lưới.

Sự hiện diện của dòng van phân phối này giúp đơn giản hóa cấu trúc đường đi của ống dẫn, loại bỏ các mối nối bắc cầu phức tạp và tạo tính thẩm mỹ cho không gian nhà xưởng.

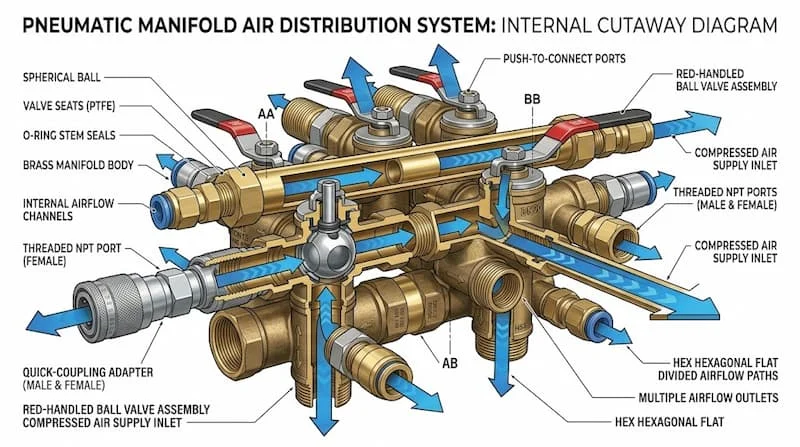

Cấu Tạo Và Nguyên Lý Hoạt Động

Để duy trì khả năng chịu tải áp lực cao liên tục mà không gây ra hiện tượng rò rỉ hay nứt vỡ thớ vật liệu, một bộ van chia hơi khí nén tiêu chuẩn được chế tạo cơ khí chính xác với 5 bộ phận cấu thành:

• Thân van: Khối kim loại cứng đúc hoặc gia công CNC, tích hợp lòng dẫn khí chịu áp.

• Cổng khí vào: Cổng tiếp nhận khí nén từ trục cấp chính (thường có kích thước ren lớn hơn).

• Cổng khí ra: Hệ thống các cửa ngả ra để phân phối khí đến các thiết bị (có thể tích hợp đầu nối nhanh).

• Gioăng kín khí: Vòng đệm cao su tổng hợp chịu dầu (NBR hoặc Viton) giúp chống thất thoát áp suất.

• Tay gạt hoặc van điều khiển: Cơ cấu cơ học hoặc điện từ hỗ trợ đóng/mở chủ động từng cửa xả.

Khí nén đi vào cổng cấp chính ➔ Đi vào lòng thân van trung tâm ➔ Phân phối đều áp suất sang các cổng khí ra ➔ Điều chỉnh đóng/mở cơ học hoặc tự động tại từng nhánh

Nguyên lý vận hành của thiết bị dựa trên quy luật cân bằng thủy động lực học. Khí nén từ máy nén khí sau khi đi qua bộ lọc tách nước sẽ đi thẳng vào cổng cấp chính của thân van. Tại lòng van trung tâm, áp suất khí được dàn đều ra các cửa ngả ngách. Tùy thuộc vào thiết kế công nghệ, một số dòng van cao cấp cho phép người vận hành sử dụng tay gạt hoặc tín hiệu điện từ để can thiệp sâu, đóng hoặc mở từng nhánh độc lập nhằm cô lập thiết bị khi xảy ra sự cố kỹ thuật.

Tại sao hệ thống khí nén cần chia đều áp suất?

Trong kỹ thuật khí nén, áp suất động chính là động lực tạo ra lực chấp hành cho xi lanh và các cơ cấu chuyển động. Nếu áp suất phân phối không đồng đều hoặc bị sụt giảm đột ngột tại một nhánh, xi lanh sẽ gặp hiện tượng giật cục, hành trình bị chậm hoặc lực ép không đủ tiêu chuẩn, dẫn đến lỗi sản phẩm dây chuyền. Việc ứng dụng một van chia khí nén chuẩn kỹ thuật giúp ổn định áp suất động ở tất cả các cổng xả, đảm bảo các thiết bị ngoại vi hoạt động đồng bộ, nhịp nhàng và giảm thiểu tối đa hiện tượng sốc áp ngược gây hỏng hóc các linh kiện điện từ đắt tiền phía sau.

Các Loại Van Chia Hơi Khí Nén Phổ Biến

Để tương thích với các quy mô sản xuất từ xưởng cơ khí nhỏ đến các nhà máy tự động hóa khép kín, thiết bị được phân chia thành các chủng loại cấu trúc chiến lược:

1. Van chia 2 ngả

Là dòng van cơ bản chia dòng khí tổng thành 2 đường độc lập, thường tích hợp đầu nối nhanh tự động. Dòng này rất được ưa chuộng tại các tiệm sửa xe, xưởng mộc quy mô nhỏ.

2. Van chia 3 ngã

Thiết bị cho phép điều hướng khí linh hoạt sang ba hướng không gian khác nhau, giúp tối ưu hóa góc đi dây hơi khí nén và giảm thiểu hiện tượng gập gãy ống dẫn.

3. Van chia nhiều cổng

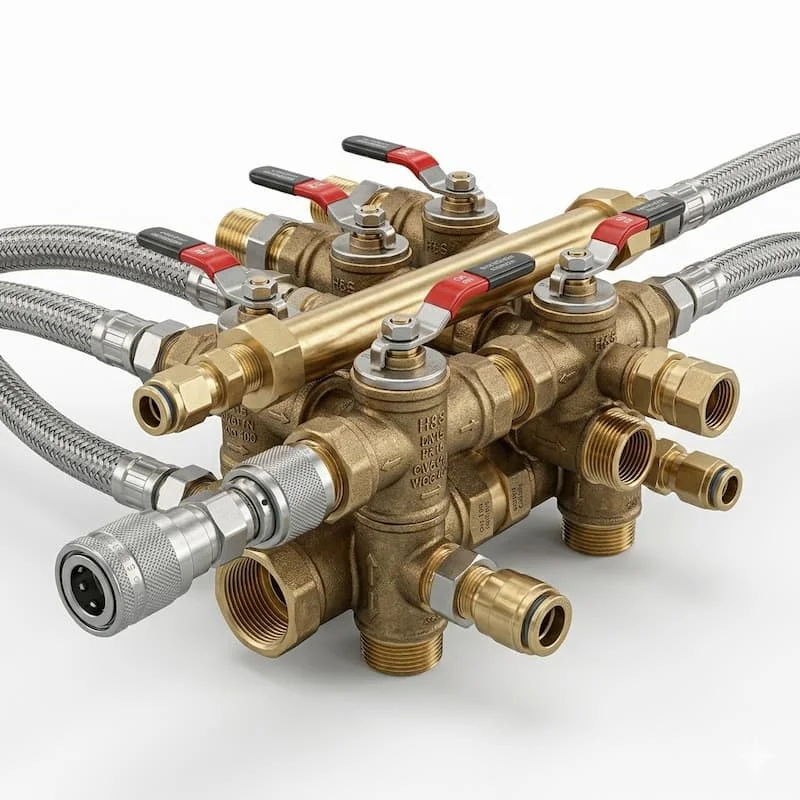

Hay còn gọi là thanh manifold khí nén, sở hữu từ 4 đến 12 cổng ra trên một thân khối duy nhất. Đây là giải pháp xương sống chuyên dùng cho hệ thống lớn như các tủ điện điều khiển khí nén tập trung.

4. Van chia khí có khóa riêng

Mỗi cổng khí ra được tích hợp một van bi mini độc lập, giúp kỹ sư dễ dàng kiểm soát từng nhánh độc lập. Bạn có thể tắt khí ở nhánh này để bảo trì máy mà hoàn toàn không ảnh hưởng đến áp lực khí của các máy khác bên cạnh.

5. Van chia khí tự động

Dòng van tích hợp cơ cấu cuộn vòi điện từ (Solenoid) hoặc điều khiển bằng chính áp lực khí nén (Pneumatic Pilot), hỗ trợ đóng ngắt tự động hóa hoàn toàn theo chu trình lập trình sẵn của máy.

Thông Số Kỹ Thuật Quan Trọng

Để quá trình đấu nối khớp ren diễn ra khít khao và an toàn, bộ phận kỹ thuật cần bám sát hệ thống thông số định lượng dưới đây:

• Áp suất làm việc tiêu chuẩn: Thường dao động trong dải dải từ 0 - 16 bar (Đối với hệ thống công nghiệp thông thường áp lực chỉ khoảng 6 - 8 bar).

• Kích thước ren kết nối tiêu chuẩn:

  • 1/4" (DN8): Cỡ ren nhỏ, dùng cho thiết bị đo hoặc nhánh nhỏ.

  • 3/8" (DN10): Cỡ ren tầm trung, dùng cho các dòng máy mài, máy khoan khí nén.

  • 1/2" (DN15): Cỡ ren lớn, dùng cho trục cấp khí chính hoặc các dòng súng xiết bu-lông cỡ lớn.

• Số lượng cổng chia: Dao động phổ biến từ 2 cổng cho đến cụm block nhiều cổng tùy nhu cầu.

• Nhiệt độ vận hành an toàn: Biên độ nhiệt độ môi trường và dòng khí.

• Vật liệu chế tạo: Đồng thau mạ crom, Inox 304, hoặc hợp kim nhôm anot hóa cường độ cao.

Bảng thông số kỹ thuật cơ bản của bộ chia khí nén tiêu chuẩn:

So Sánh Van Chia Hơi Đồng Và Inox

Việc cân đối lựa chọn vật liệu thân van chia hơi khí nén không chỉ quyết định đến độ bền cơ học của hệ thống mà còn ảnh hưởng trực tiếp đến chi phí đầu tư ban đầu của doanh nghiệp.

Khi nào doanh nghiệp nên dùng inox thay vì đồng?

Trong các môi trường công nghiệp đặc thù như nhà máy sản xuất dược phẩm, chế biến thực phẩm đóng gói, hoặc các xưởng dệt nhuộm có nồng độ hóa chất bay hơi cao trong không khí, van đồng thau sẽ rất nhanh bị oxy hóa tạo ra lớp rỉ xanh nguy hiểm. Lúc này, việc chuyển hướng sang sử dụng van chia hơi khí nén bằng chất liệu inox là giải pháp sống còn. Inox 304 giúp đảm bảo đường khí luôn sạch, chống lại hiện tượng ăn mòn rỗ bề mặt lòng van, từ đó loại bỏ nguy cơ mạt rỉ sắt theo đường khí đi vào làm hỏng các van điện từ đắt tiền.

Vì Sao Van Chia Khí Dễ Bị Tụt Áp?

Hiện tượng sụt áp (drop pressure) tại các đầu ra của bộ phân phối khí là nỗi ám ảnh kỹ thuật, làm sụt giảm nghiêm trọng hiệu suất làm việc của dụng cụ. Dưới đây là các nguyên nhân cốt lõi:

• Đường kính ống cấp tổng quá nhỏ: Nguồn khí tổng đi vào van qua một đường ống quá bé, không đủ bù đắp lượng lưu lượng khí tiêu hao khi mở đồng thời tất cả các cổng xả cùng lúc.

• Chia quá nhiều nhánh vượt tải: Thiết kế một thanh pneumatic air manifold quá nhiều cổng ra nhưng công suất máy nén khí nền lại yếu, dẫn đến lưu lượng bị phân tán quá mỏng.

• Sử dụng van chất lượng kém, lòng van hẹp: Các dòng van trôi nổi thường có lỗ thông dòng bên trong bị bóp nghẹt do lỗi đúc, tạo ra một lực cản thủy động lớn làm giảm áp lực dòng khí đi qua.

• Rò rỉ vi mô tại các bước ren kết nối: Công tác quấn băng tan không đạt chuẩn dẫn đến việc khí áp lực cao xì xào ra ngoài tại các mối liên kết ren, làm thất thoát năng lượng liên tục.

Giải pháp tối ưu áp suất hệ thống khí nén toàn diện:

Để triệt tiêu tình trạng tụt áp, kỹ sư hệ thống cần tuân thủ nguyên tắc "Vào lớn - Ra nhỏ". Đường ống cấp khí tổng đi vào van chia luôn phải có kích thước lớn hơn ít nhất một cấp so với các đường ống nhánh ra (Ví dụ: Cấp vào đầu 1/2", chia ra các nhánh 1/4"). Đồng thời, tổng lưu lượng tiêu thụ của các thiết bị đầu cuối trong cùng một thời điểm không được vượt quá 80% lưu lượng khí cấp thực tế của máy nén khí.

Van Chia Hơi Khí Nén Được Dùng Ở Đâu?

Nhờ năng lực phân phối lưu lượng linh hoạt và kết cấu chịu tải áp lực cao bền bỉ, thiết bị này có mặt trong hầu hết các ngóc ngách của hoạt động sản xuất:

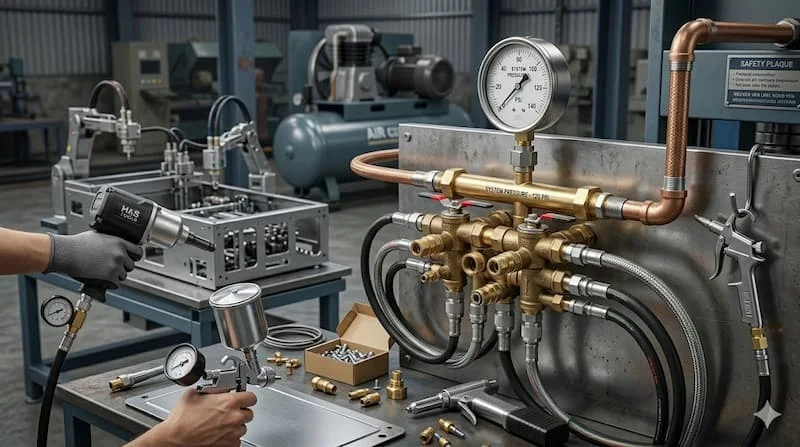

• Tích hợp trực tiếp trên máy nén khí: Chia nguồn khí từ bình tích ra các cổng xả nhanh để phục vụ nhiều thợ cùng bắn đinh, siết ốc độc lập.

• Hệ thống các xưởng cơ khí, sửa chữa ô tô: Phân nhánh khí cấp cho súng xiết bu-lông, máy ra vào vỏ xe, và các dụng cụ mài mòn cơ khí.

• Dây chuyền tự động hóa và thiết bị đóng gói: Đóng vai trò là cụm đại lý phân phối khí điều khiển các mắt xích xi lanh đẩy, tay gắp hút chân không robot, dao cắt màng co nhiệt.

• Hệ thống phòng phun sơn công nghiệp: Chia đường khí nén sạch (đã qua lọc) sang các súng phun sơn cầm tay, đảm bảo áp lực khí phun đều, giúp bề mặt sơn mịn màng, không bị gai.

Vai trò trong tối ưu hệ thống khí nén công nghiệp:

Trong môi trường công nghiệp quy mô lớn, việc sử dụng các cụm chia khí tập trung (Manifold) giúp doanh nghiệp quy hoạch mạng lưới đường ống cực kỳ khoa học. Thay vì phải đi hàng chục đường ống dài chạy dọc từ trạm khí trung tâm đến từng máy, kỹ sư chỉ cần đi một đường ống tổng duy nhất đến khu vực sản xuất, sau đó dùng bộ chia để phân phối tại chỗ. Phương án này giúp tiết kiệm tới 40% chi phí dây hơi dẫn khí, giảm thiểu số lượng mối nối trên đường đi, từ đó triệt tiêu triệt để nguy cơ rò rỉ khí động và hạ thấp chi phí bảo trì định kỳ.

Sai Lầm Thường Gặp Khi Chọn Van Chia Khí

• Chọn sai tiêu chuẩn và kích thước bước ren: Không phân biệt được hệ ren côn NPT (tiêu chuẩn Mỹ) và ren thẳng PT/G (tiêu chuẩn châu Á), cố tình vặn ép vào nhau khiến mối nối bị cháy ren, gây ra hậu quả rò khí nghiêm trọng.

• Lựa chọn vật liệu thân van không phù hợp: Dùng thớ hợp kim nhôm chất lượng thấp cho môi trường có độ ẩm bão hòa cao mà không có bộ lọc tách nước, dẫn đến lòng van bị oxy hóa đóng cặn, gây kẹt van hoặc hư thiết bị chấp hành.

• Lắp đặt chia quá nhiều nhánh vượt ngưỡng lưu lượng: Việc lạm dụng một đầu khí để chia ra quá nhiều cổng xả vượt quá công suất đáp ứng của đường ống tổng dẫn đến hậu quả tụt áp mạnh, khiến các thiết bị ngoại vi không thể hoạt động ổn định, làm giảm tuổi thọ hệ thống cơ khí nói chung.

Cách Chọn Van Chia Hơi Khí Nén Phù Hợp

Để hệ thống khí nén của nhà xưởng vận hành ổn định bền bỉ, hãy áp dụng nghiêm ngặt bảng checklist kỹ thuật dưới đây trước khi tiến hành mua sắm vật tư:

• Bước 1: Xác định chính xác số nhánh cần phân chia: Chọn lựa block chia 2 ngả, 3 ngả hoặc thanh manifold nhiều cổng tùy theo số lượng máy móc thực tế tại khu vực làm việc.

• Bước 2: Kiểm tra chính xác áp suất khí đỉnh: Đảm bảo áp suất định danh (PN) ghi trên thân van lớn hơn áp suất đỉnh của máy nén khí để dự phòng hiện tượng quá áp động.

• Bước 3: Chọn đúng tiêu chuẩn kích thước ren: Khảo sát kỹ đầu ren thiết bị là 1/4", 3/8" hay 1/2" để mua đầu nối nhanh hoặc chân ren khớp nối hoàn hảo.

• Bước 4: Chọn vật liệu tương thích với môi trường: Chọn thân inox cho môi trường hóa chất, thực phẩm; chọn hợp kim nhôm hoặc đồng cho môi trường khí nén khô thông thường.

• Bước 5: Ưu tiên lựa chọn thương hiệu uy tín: Nói không với các dòng sản phẩm trôi nổi không nhãn mác để bảo vệ an toàn kỹ thuật cho thợ vận hành.

Khuyến nghị: Để loại bỏ hoàn toàn các rủi ro sụt áp kỹ thuật không đáng có làm ảnh hưởng đến tiến độ sản xuất, hãy liên hệ trực tiếp với bộ phận tư vấn của chúng tôi để được các kỹ sư hỗ trợ tính toán lưu lượng và lựa chọn chính xác model van chia khí nén phù hợp nhất.

Hướng Dẫn Lắp Đặt Và Bảo Trì

Quy trình lắp đặt van phân phối khí đòi hỏi sự cẩn trọng và độ chính xác cơ học cơ bản theo các bước sau:

1. Kiểm tra kỹ bề mặt ren kết nối: Làm sạch mạt sắt, bụi bẩn bám dính trong các kẽ ren của van và ống dẫn trước khi bắt đầu cố định.

2. Quấn băng tan chống rò rỉ khí đúng cách: Quấn băng tan (cao su non) từ 15 - 20 vòng dọc theo chiều thuận của bước ren ngoài. Chú ý quấn căng tay để băng tan đi sâu vào rãnh ren, tạo độ kín khít tuyệt đối cho dòng khí.

3. Siết lực cơ học vừa đủ tầm: Sử dụng cờ-lê lực ôm sát phần lục giác trên van để vặn. Lưu ý: Không siết quá mạnh tay, lực siết quá cố có thể gây nứt vỡ cổ ren kim loại hoặc làm biến dạng cấu trúc gioăng cao su định vị bên trong.

4. Kiểm tra áp suất và rò khí sau lắp đặt: Cho hệ thống mở khí chạy thử, quét nước xà phòng lên các mối nối ren. Nếu xuất hiện bong bóng sủi bọt, cần ngắt khí và tiến hành quấn lại băng tan ngay.

5. Công tác vệ sinh và kiểm tra rò khí thường xuyên: Định kỳ mỗi tháng, thợ bảo trì cần xả nước ngưng trong bộ lọc và lau chùi các đầu nối nhanh của van để tránh bụi bẩn lọt vào lòng van gây trầy xước gioăng làm kín.

Câu Hỏi Thường Gặp (FAQ)

Van chia hơi khí nén thực chất dùng để làm gì trong hệ thống mạng lưới?

Thiết bị này đóng vai trò như một ổ cắm điện chia ngả nhưng dành cho năng lượng khí nén. Nó giúp phân chia một nguồn cấp khí tổng duy nhất từ máy nén khí hoặc đường ống chính thành nhiều nhánh độc lập để cấp năng lượng đồng thời cho nhiều công cụ, thiết bị chấp hành hoạt động cùng một lúc mà không cần phải lắp đặt nhiều máy nén khí rời rạc.

Giữa van chia khí bằng chất liệu đồng mạ crom và hợp kim nhôm anodized, tôi nên ưu tiên dòng nào?

Nếu bạn sử dụng cho các thiết bị di động, cần di chuyển nhiều (như cầm súng phun sơn, bắn đinh trên cao), van làm bằng hợp kim nhôm anodized là sự lựa chọn tuyệt vời nhờ trọng lượng siêu nhẹ và có độ cứng bề mặt rất cao. Nếu bạn lắp cố định tại các đường ống xưởng cơ khí, van đồng mạ crom sẽ có lợi thế hơn về độ bền bước ren, chịu được lực va đập vật lý liên tục từ các dụng cụ kim loại mà không lo bị móp méo hay trượt ren.

Việc lắp đặt thêm van chia hơi có làm suy giảm đáng kể áp suất đầu ra của thiết bị không?

Bản thân chiếc van chia khí chất lượng cao không làm giảm áp suất tĩnh của hệ thống. Tuy nhiên, nếu bạn mở đồng thời tất cả các cổng chia cùng một lúc, áp suất động (lưu lượng khí cấp thực tế) sẽ bị phân tán. Để tránh hiện tượng này, bạn cần đảm bảo đường ống cấp tổng vào van có tiết diện lớn hơn tổng tiết diện của các ống nhánh ra và lòng van phải là dòng "full bore" (lỗ thông lớn không bị bóp nghẹt).

Một bộ chia khí nén thông thường nên phân chia ra bao nhiêu nhánh là hợp lý nhất?

Đối với các trục nhánh dân dụng tiêu chuẩn sử dụng ống G1/2", số lượng nhánh chia ra hợp lý và an toàn nhất là từ 2 đến 5 nhánh xả. Việc cố tình chia vượt quá 6 nhánh trên một đầu cấp tầm trung sẽ gây ra hiện tượng sụt áp động học nghiêm trọng khi các máy đồng loạt vận hành, làm giảm đáng kể hiệu suất của thiết bị đầu cuối.

Các dòng van chia khí nén thông thường có thể lắp đặt và sử dụng an toàn ngoài trời được không?

Các dòng van làm bằng inox 304 hoặc đồng thau mạ crom hoàn toàn có thể hoạt động bền bỉ ngoài trời nhờ khả năng kháng rỉ sét tốt. Tuy nhiên, nếu van lắp đầu nối nhanh tự động hoặc có tích hợp cuộn coil điện từ, bạn bắt buộc phải thiết kế hộp che kỹ thuật để bảo vệ thiết bị khỏi nước mưa và bụi cát xâm nhập vào lòng khóa, giúp ngăn ngừa hiện tượng kẹt cứng lò xo và rỉ sét cơ cấu cơ học bên trong.

Chọn Đúng Van Chia Hơi Giúp Hệ Thống Khí Nén Hoạt Động Ổn Định

Tóm lại, việc thấu hiểu đặc tính công nghệ và lựa chọn chính xác dòng van chia hơi khí nén phù hợp là mắt xích quyết định đến tính ổn định, độ bền cơ học và hiệu suất năng lượng của toàn bộ nhà xưởng. Một quyết định đầu tư thông minh vào các dòng van chia ngả chất lượng cao bằng đồng, inox hay thanh manifold nhôm tiêu chuẩn sẽ giúp doanh nghiệp chia khí hiệu quả, giảm thất thoát áp suất tối đa và tăng hiệu suất vận hành cho toàn bộ hệ thống máy móc sản xuất.
