1 Way Valve Water: Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Tối Ưu Cho Hệ Thống Đường Ống

Trong các công trình cấp thoát nước, hạ tầng PCCC hay các nhà máy sản xuất công nghiệp, việc kiểm soát hướng đi của dòng lưu chất luôn đóng vai trò sống còn. Sự cố sụt áp, dội ngược dòng chảy hay va đập thủy lực (búa nước) có thể phá hủy hoàn toàn máy bơm, rách đường ống và làm ngưng trệ toàn bộ quy trình vận hành. Để ngăn chặn rủi ro này, thiết bị 1 way valve water (hay còn gọi là van một chiều nước) được xem là linh kiện bắt buộc phải có, giúp tự động điều hướng dòng nước chảy theo đúng một chiều cố định và ngăn ngừa hiện tượng chảy ngược an toàn, hiệu quả.

1 Way Valve Water Là Gì?

1 way valve water (van một chiều nước hay check valve water) là thiết bị cơ khí đường ống có chức năng tự động cho phép nước chảy qua theo một hướng duy nhất và tự động đóng lại để ngăn chặn dòng chảy ngược khi áp suất đầu vào giảm hoặc dừng lại.

Khái Niệm Và Thuật Ngữ Kỹ Thuật

Thuật ngữ van một chiều nước trong tiếng Anh kỹ thuật đồng nghĩa với Check Valve Water hay One Way Valve. Tên gọi này bắt nguồn trực tiếp từ nguyên lý vận hành đơn hướng của thiết bị:

• Bản chất vận hành: Van hoạt động hoàn toàn tự động nhờ lực đẩy của chính dòng lưu chất hoặc sức co của lò xo, không cần tác động cơ học từ tay quay hay bộ điều khiển điện/khí nén bên ngoài.

• Chức năng cốt lõi: Bảo vệ nguồn áp lực, ngăn dòng nước thải hoặc nước đã qua xử lý chảy ngược về nguồn sạch, đồng thời bảo vệ các thiết bị đắt tiền như máy bơm, đồng hồ đo nước và hệ thống lọc.

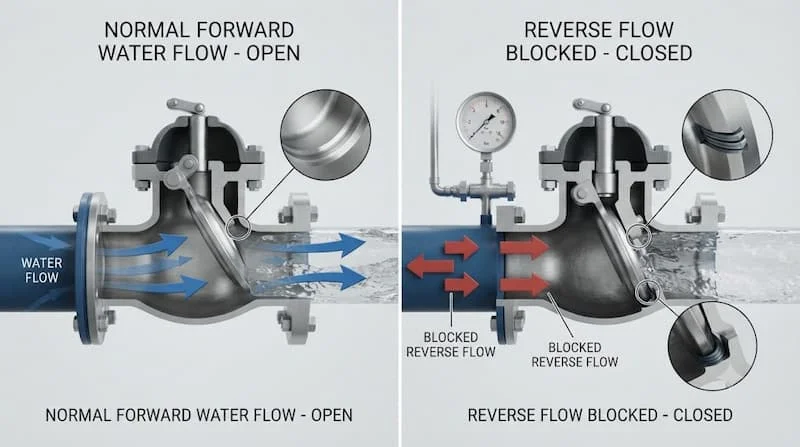

Nguyên Lý Hoạt Động Của van một chiều nước

Sự đóng mở của dòng van này dựa trên sự chênh lệch áp suất giữa đầu vào và đầu ra của thiết bị:

Khi máy bơm hoạt động, áp lực nước ở đầu vào tăng lên và vượt qua lực cản của đĩa van (hoặc lực nén của lò xo). Lực này đẩy đĩa van dịch chuyển hoặc lật mở, tạo khoảng hở cho dòng nước chảy qua dễ dàng.

Khi máy bơm ngừng chạy hoặc áp suất dòng chảy ở đầu vào giảm đột ngột, áp lực nước phía đầu ra kết hợp với trọng lực đĩa van (hoặc lực ép lò xo) sẽ lập tức đẩy đĩa van bịt kín đế van. Quá trình này diễn ra tức thì, chặn đứng hoàn toàn hiện tượng nước dội ngược về phía ngược lại.

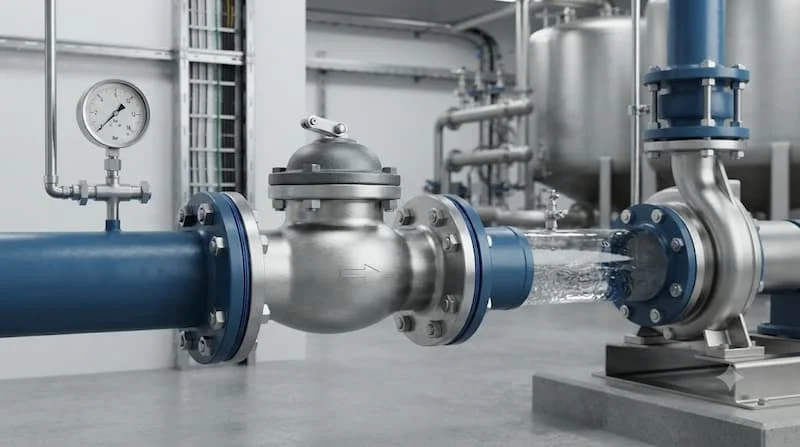

Ví dụ thực tế: Khi bơm nước lên tháp nước của tòa nhà cao tầng, van mở cho nước đi lên. Khi tắt bơm, khối nước hàng chục mét phía trên có xu hướng đổ dồn xuống. Thiết bị lập tức đóng lại, giữ toàn bộ cột nước phía trên và bảo vệ cánh máy bơm không bị quay ngược gây cháy động cơ.

Các Loại van một chiều nước Phổ Biến

Để đáp ứng đa dạng môi trường và kích thước đường ống, dòng thiết bị này được phát triển thành nhiều chủng loại kết cấu khác nhau:

Swing Check Valve (Van Một Chiều Lá Lật)

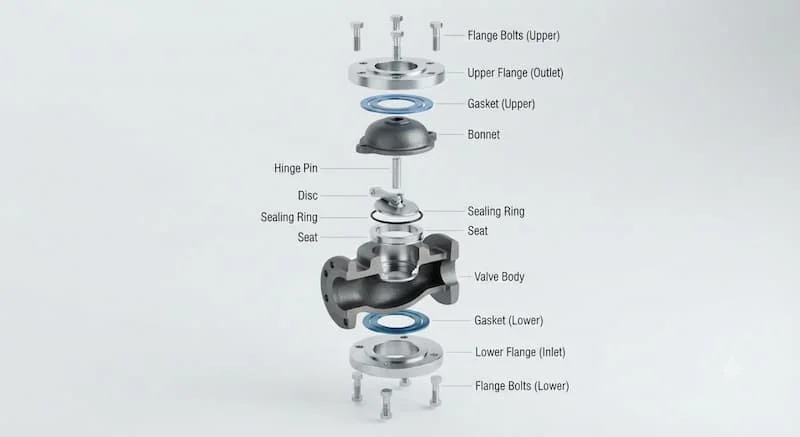

• Cấu tạo: Đĩa van gắn với một trục bản lề, lật mở khi có dòng chảy và gập xuống khi dừng dòng.

• Ưu điểm: Lưu lượng đi qua lớn, tổn thất áp suất rất thấp, thích hợp cho đường ống kích cỡ vừa và lớn.

• Nhược điểm: Phản ứng đóng chậm hơn dòng lò xo, dễ gây ra hiện tượng búa nước nhẹ nếu cột áp quá cao.

• Ứng dụng: Đường ống cấp nước thô, trạm bơm thoát nước công nghiệp.

Lift Check Valve (Van Một Chiều Thoi Nâng)

• Cấu tạo: Đĩa van trượt lên xuống theo phương thẳng đứng dựa trên hướng dòng chảy.

• Ưu điểm: Độ kín khít rất cao, chịu áp lực tốt, kết cấu chắc chắn.

• Ứng dụng: Đường ống nước áp lực cao, hệ thống nồi hơi, hơi nước.

Spring Check Valve (Van Một Chiều Lò Xo)

• Cấu tạo: Tích hợp lò xo inox nén trực tiếp vào sau đĩa van.

• Ưu điểm: Đóng cực nhanh, triệt tiêu búa nước hiệu quả, độ kín cao.

• Khả năng lắp đặt: Lắp đặt linh hoạt theo cả phương ngang lẫn phương đứng mà không phụ thuộc vào trọng lực.

Wafer Check Valve (Van Một Chiều Kẹp Wafer)

• Cấu tạo: Dạng đĩa đôi (cánh bướm) hoặc lá lật siêu mỏng, kẹp trực tiếp giữa hai mặt bích.

• Ưu điểm: Trọng lượng siêu nhẹ, kích thước nhỏ gọn, giá thành rẻ, thích hợp cho các đường ống DN lớn từ DN50 đến DN600.

Ball Check Valve (Van Một Chiều Bi)

• Cấu tạo: Sử dụng một quả bóng bọc cao su di chuyển lên xuống trong buồng van.

• Ứng dụng: Tối ưu cho hệ thống xử lý nước thải, nước chứa cặn bẩn vì kết cấu bóng lăn giúp chống kẹt rác tuyệt đối.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van

Để hệ thống vận hành bền bỉ và không bị rò rỉ, kỹ sư cần nắm rõ các chỉ số kỹ thuật cơ bản:

Dải Kích Cỡ Và Áp Suất Làm Việc

• Kích cỡ danh nghĩa: Từ DN15, DN20, DN25 (dân dụng) cho đến DN100, DN300, DN600 (công nghiệp).

• Cấp áp lực chịu đựng: PN10 (10 bar), PN16 (16 bar), PN25 (25 bar), PN40 (40 bar).

Vật Liệu Chế Tạo

• Gang đúc: Tối ưu chi phí, chịu lực tốt, dùng cho nước sạch và nước thải công nghiệp.

• Đồng thau: Chống oxy hóa tốt, chuyên dùng cho hệ thống nước dân dụng kích thước nhỏ.

• Inox 304 và Inox 316: Chống ăn mòn hóa chất cực tốt, chịu nhiệt cao, dùng cho nhà máy thực phẩm, dược phẩm, hóa chất.

• Nhựa PVC, UPVC, CPVC: Chống ăn mòn axit, kiềm, nước muối và hóa chất xi mạ.

Kiểu Kết Nối Và Tiêu Chuẩn Chế Tạo

• Dạng kết nối: Nối ren, Nối mặt bích, Dạng kẹp Wafer, Kết nối Clamp phòng sạch.

• Tiêu chuẩn mặt bích: ANSI (Mỹ), DIN (Đức), JIS (Nhật Bản), BS (Anh).

So Sánh van một chiều nước Với Các Loại Van Khác

Tại Sao Phải Lắp van một chiều nước Cho Hệ Thống?

Sự có mặt của thiết bị mang lại nhiều lợi ích kinh tế và kỹ thuật thiết thực:

• Bảo vệ máy bơm tuyệt đối: Ngăn hiện tượng nước dội ngược làm quay ngược cánh bơm khi tắt máy, tránh tình trạng gãy trục hoặc cháy động cơ.

• Ngăn chặn hiện tượng búa nước (Water Hammer): Giảm thiểu sự va đập áp suất ngột ngạt khi ngắt dòng, ngăn ngừa vỡ ống hay hư hỏng thiết bị đo.

• Duy trì áp suất và tiết kiệm điện năng: Giữ cho cột nước trong đường ống luôn đầy, giúp máy bơm không phải tốn năng lượng mồi lại nước cho lần khởi động sau.

• Tăng tuổi thọ toàn bộ hạ tầng: Hạn chế tối đa các hiện tượng Rung lắc, Rò rỉ mối nối và Suy giảm độ bền cơ học của hệ thống ống.

Ứng Dụng Thực Tế Của van một chiều nước

Nhờ tính đa năng và độ tin cậy cao, thiết bị hiện diện trong hầu hết các hạ tầng kỹ thuật:

• Mạng lưới cấp nước sinh hoạt đô thị, tòa nhà cao tầng và hộ gia đình.

• Trạm bơm nước thải, nhà máy xử lý nước tập trung.

• Hệ thống phòng cháy chữa cháy PCCC (ngăn nước từ đài bể chảy ngược về bơm).

• Hệ thống điều hòa không khí HVAC, Chiller làm lạnh, tháp giải nhiệt.

• Dây chuyền sản xuất thực phẩm, nước giải khát, nhà máy bia, dược phẩm.

• Hệ thống tưới tiêu nông nghiệp, thủy lợi, hồ bơi và trang trại chăn nuôi.

Những Sai Lầm Thường Gặp Khi Chọn Van Một Chiều

1. Chọn sai hướng dòng chảy: Lắp ngược chiều mũi tên ký hiệu trên thân van khiến hệ thống bị tắc nghẽn hoàn toàn.

2. Lựa chọn sai vật liệu: Dùng van gang hoặc đồng cho môi trường nước biển, hóa chất khiến van bị ăn mòn và thủng lá van sau thời gian ngắn.

3. Chọn sai kích thước và cấp áp lực: Dùng van có áp lực PN10 cho hệ thống đường ống áp lực PN16 gây nứt vỡ thân van.

4. Lắp van lá lật theo phương thẳng đứng hướng xuống: Khiến lá van không thể đóng kín do trọng lực tác động sai hướng.

5. Bỏ qua công tác bảo trì: Cặn bẩn, rác thải bám vào bề mặt đĩa van làm hở đế van, gây ra hiện tượng rò rỉ dòng chảy ngược.

Hướng Dẫn Lựa Chọn van một chiều nước Phù Hợp

Kỹ sư và nhà thầu cần rà soát checklist 8 tiêu chí dưới đây để chọn đúng sản phẩm:

• Xác định rõ loại môi chất (Nước sạch, Nước thải, Hóa chất hay Nước biển).

• Xác định đường kính danh nghĩa DN của ống.

• Tính toán áp suất vận hành lớn nhất (PN).

• Xác định nhiệt độ tối đa của lưu chất.

• Chọn kiểu kết nối tương thích (Ren, Mặt bích hay Wafer).

• Đánh giá vị trí và không gian lắp đặt (Ngang hay Đứng).

• Ưu tiên chọn các thương hiệu uy tín có đầy đủ giấy tờ chứng nhận.

• Đảm bảo tối ưu giữa ngân sách đầu tư và tuổi thọ thiết bị.

Hướng Dẫn Lắp Đặt Và Bảo Trì Đúng Kỹ Thuật

Quy Trình 5 Bước Lắp Chuẩn Kỹ Thuật

1. Kiểm tra van: Vệ sinh sạch đĩa van, đảm bảo không có rác hay dị vật bên trong buồng van.

2. Xác định chiều dòng chảy: Quan sát kỹ mũi tên đúc chìm trên thân van để lắp đúng hướng nước chảy.

3. Siết bulong đồng đều: Đối với van mặt bích, siết bulong theo hình đối xứng (chữ X) để mặt bích không bị vênh, tránh rò rỉ.

4. Thử áp lực hệ thống: Mở bơm từ từ, kiểm tra sự vận hành đóng mở của van và khả năng giữ kín.

5. Lập lịch bảo trì định kỳ: Tháo van kiểm tra đĩa, lò xo và gioăng làm kín mỗi 6 đến 12 tháng/lần để vệ sinh cặn bẩn.

Các Câu Hỏi Thường Gặp (FAQ)

1 Way Valve Water khác Check Valve không?

Hai tên gọi này là một. 1 Way Valve Water là tên gọi theo chức năng (van một chiều nước), còn Check Valve là thuật ngữ kỹ thuật tiêu chuẩn quốc tế.

Van một chiều nước có thể lắp đứng được không?

Có thể. Dòng van một chiều lò xo (Spring Check Valve) và van thoi nâng có thể lắp đứng thoải mái. Tuy nhiên dòng van lá lật (Swing Check Valve) chỉ nên lắp đứng khi dòng nước chảy từ dưới lên trên.

Bao lâu nên tiến hành bảo trì van một chiều?

Nên kiểm tra vệ sinh đĩa van và gioăng định kỳ 6 tháng một lần đối với môi trường nước thải, và 12 tháng một lần đối với môi trường nước sạch.

Nên chọn van một chiều bằng đồng hay inox?

Van đồng thích hợp cho nước sạch sinh hoạt, đường ống nhỏ dân dụng với chi phí tiết kiệm. Van inox vượt trội hơn về khả năng chịu áp, chịu nhiệt và chống ăn mòn hóa chất.

Nên lắp van một chiều trước hay sau máy bơm?

Nên lắp van một chiều ở ngay sau đầu xả của máy bơm để bảo vệ bơm khỏi áp lực cột nước dội ngược khi dừng máy. Đối với đầu hút, người ta sử dụng van luppe (Foot Valve) ở đáy ống.

Kết Luận Về 1 Way Valve Water Và Liên Hệ Tư Vấn

Tóm lại, việc lựa chọn và lắp đặt đúng chủng loại 1 way valve water đóng vai trò cực kỳ quan trọng trong việc bảo vệ toàn bộ hạ tầng đường ống, ngăn ngừa các sự cố thủy lực nghiêm trọng và tiết kiệm chi phí vận hành cho nhà máy, công trình.
