Spring Safety Valve Là Gì? Cấu Tạo, Nguyên Lý Và Hướng Dẫn Lựa Chọn Tối Ưu

Trong các hệ thống công nghiệp vận hành dưới áp suất cao như lò hơi, bình tích áp hay đường ống dẫn khí nén, nguy cơ quá áp luôn là mối đe dọa hàng đầu đối với sự an toàn của toàn bộ hạ tầng và nhân sự. Sự gia tăng áp suất đột ngột do sự cố vận hành có thể gây ra hiện tượng nổ vỡ thiết bị với hậu quả vô cùng nghiêm trọng. Để kiểm soát rủi ro này, thiết bị spring safety valve (van an toàn lò xo) giữ vai trò là "chốt chặn" bảo vệ cuối cùng, giúp tự động xả áp và duy trì trạng thái cân bằng an toàn cho toàn bộ hệ thống.

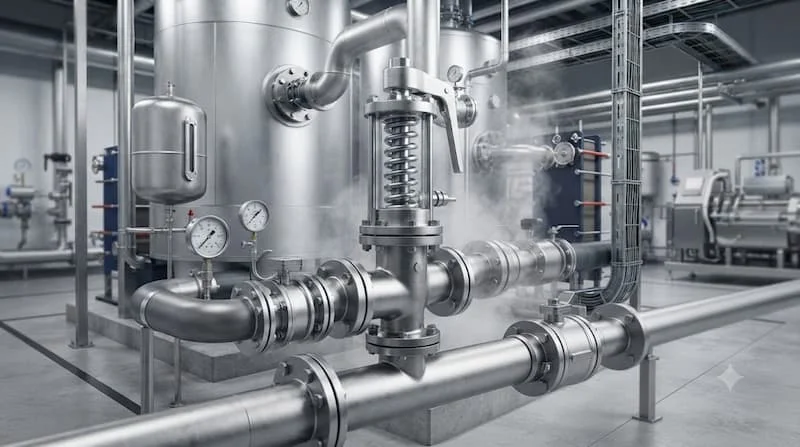

Spring Safety Valve Là Gì?

Spring safety valve (van an toàn lò xo) là thiết bị bảo vệ tự động đóng vai trò xả bớt lượng lưu chất vượt mức ra ngoài khi áp suất bên trong đường ống hoặc bình chứa vượt quá giá trị giới hạn cài đặt trước (Set Pressure), nhằm ngăn ngừa hiện tượng nổ vỡ và phá hủy thiết bị.

Chức Năng Và Môi Trường Tác Nghiệp

Không giống như các dòng van điều khiển thông thường, van an toàn lò xo hoạt động hoàn toàn cơ học mà không phụ thuộc vào nguồn điện hay khí nén bên ngoài:

• Chức năng cốt lõi: Tự động mở hoàn toàn xả áp cực nhanh khi xảy ra sự cố quá áp và tự động đóng chặt trở lại khi áp suất hệ thống hạ về mức an toàn.

• Môi trường sử dụng: Vận hành bền bỉ trong môi trường hơi nước nóng, khí nén, khí gas, hóa chất ăn mòn, dầu truyền nhiệt và các chất lỏng thủy lực ở nhiều dải nhiệt độ khác nhau.

Cấu Tạo Của van an toàn lò xo

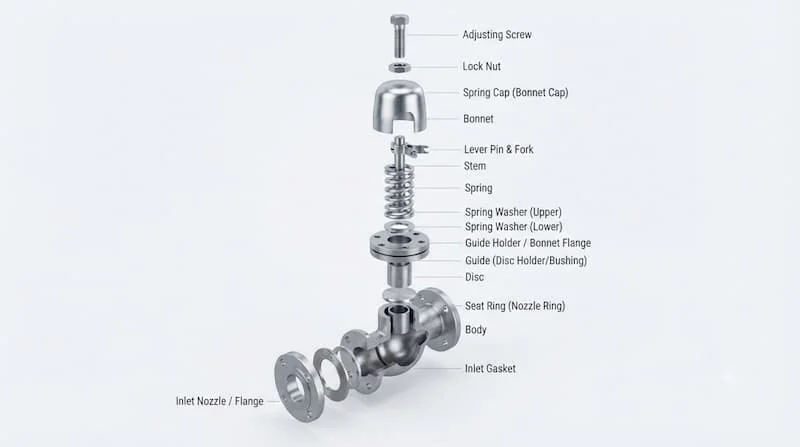

Mỗi chi tiết bên trong thiết bị đều được chế tạo chuẩn xác nhằm đảm bảo khả năng phản ứng tức thì trước sự thay đổi của áp suất:

• Thân van (Body): Đúc bằng gang, thép carbon, đồng hoặc inox, chịu lực nén trực tiếp từ môi chất và là khung đỡ toàn bộ các linh kiện bên trong.

• Đĩa van (Disc): Bộ phận chặn dòng lưu chất, tiếp xúc trực tiếp với đế van để tạo độ kín khít.

• Đế van (Seat): Bề mặt gia công siêu phẳng kết hợp với đĩa van để ngăn chặn sự rò rỉ khi áp suất ở trạng thái bình thường.

• Lò xo (Spring): Chi tiết trung tâm chịu trách nhiệm nén đĩa van xuống đế van với một lực được tính toán chính xác, tương ứng với áp suất cài đặt.

• Ty van (Stem): Trục dẫn hướng truyền lực nén từ lò xo xuống đĩa van và định hướng chuyển động đóng mở.

• Nắp chụp (Bonnet): Chứa lò xo và bảo vệ các bộ phận bên trong khỏi bụi bẩn, tác động môi trường.

• Vít điều chỉnh áp suất (Adjusting Screw): Dùng để thay đổi độ nén của lò xo, từ đó điều chỉnh giá trị áp suất cài đặt (Set Pressure).

• Tay giật thử (Test Lever): Bộ phận dùng để kiểm tra sự hoạt động cơ học của van bằng tay trong quá trình vận hành bảo trì định kỳ.

Nguyên Lý Hoạt Động Của van an toàn lò xo

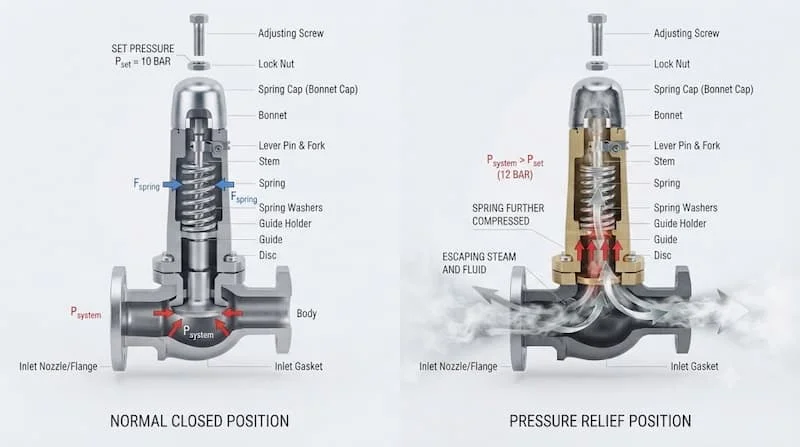

Sự vận hành của van dựa trên sự cân bằng lực cơ học giữa lực đẩy của áp suất lưu chất và lực nén xuống của lò xo:

Ở trạng thái bình thường, lực nén của lò xo lớn hơn lực đẩy của áp suất môi chất bên dưới đĩa van, giúp đĩa van ép chặt vào đế van và giữ cho dòng chảy hoàn toàn kín khít.

Khi áp suất hệ thống gia tăng đến giá trị cài đặt (Set Pressure), lực đẩy do áp suất tác động lên bề mặt đĩa van thắng lực nén lò xo. Đĩa van lập tức nâng lên, mở ra khoảng hở để xả lượng dư thừa ra ngoài.

Sau khi áp suất hạ xuống dưới mức giá trị xả (Blowdown), lực nén lò xo lại thắng lực đẩy dòng chảy, ép đĩa van quay trở về vị trí ban đầu và đóng kín hệ thống.

Phân Loại van an toàn lò xo Phổ Biến

Để tương thích với từng yêu cầu thiết kế, thiết bị này được chia thành nhiều chủng loại chuyên biệt:

Phân Loại Theo Vật Liệu Chế Tạo

• Van an toàn lò xo bằng Đồng: Giá thành rẻ, chống oxy hóa tốt, dùng phổ biến cho hệ thống nước nóng, khí nén quy mô nhỏ.

• Van an toàn lò xo bằng Gang: Chịu lực khá, tối ưu chi phí cho các đường ống dẫn hơi nóng, nước công nghiệp.

• Van an toàn lò xo bằng Inox (SUS304, SUS316): Khả năng chống ăn mòn vượt trội, chuyên dụng cho hóa chất, dược phẩm, thực phẩm và môi trường biển.

• Van an toàn lò xo bằng Thép đúc (WCB, A216): Chịu được nhiệt độ cực cao và áp suất rất lớn trong các hệ thống lò hơi công nghiệp.

Phân Loại Theo Kết Nối Và Môi Chất

• Kết nối ren: Gọn nhẹ, thích hợp cho đường ống kích thước nhỏ từ DN15 đến DN50.

• Kết nối mặt bích: Độ chắc chắn cao, chịu rung lắc tốt, dùng cho đường ống lớn từ DN50 đến DN300+.

• Van chuyên dụng cho Hơi/Khí: Mở xả cực nhanh (pop action) để thoát lưu lượng lớn tức thì.

• Van chuyên dụng cho Chất lỏng: Mở xả từ từ theo tỷ lệ gia tăng áp suất để tránh hiện tượng va đập thủy lực (búa nước).

Thông Số Kỹ Thuật Cần Quan Tam Khi Chọn Van

Sự chính xác trong quá trình lựa chọn quyết định trực tiếp đến tính an toàn của toàn bộ nhà máy:

• Kích cỡ danh nghĩa (DN): Đường kính cổng vào và cổng xả.

• Áp suất cài đặt (Set Pressure): Mức áp suất chuẩn mà van bắt đầu xả áp.

• Áp suất xả tối đa (Relieving Pressure): Áp suất đạt được khi van mở hoàn toàn.

• Nhiệt độ làm việc tối đa: Giới hạn chịu nhiệt của vật liệu đĩa, thân và lò xo.

• Lưu lượng xả: Khả năng xả tối đa để đảm bảo áp suất không tiếp tục tăng.

• Kiểu kết nối và tiêu chuẩn chế tạo: Tiêu chuẩn ASME, API, DIN hoặc JIS.

So Sánh van an toàn lò xo Với Relief Valve

Vì Sao van an toàn lò xo Lại Sử Dụng Lò Xo?

Trong số các cơ chế bảo vệ cơ học (như đối trọng hay đĩa nổ), lò xo vẫn là sự lựa chọn ưu việt nhất nhờ các yếu tố kỹ thuật vượt trội:

• Lực giữ liên tục và chuẩn xác: Lò xo kim loại cho phép tạo ra lực nén ổn định, dễ dàng cân chỉnh thông qua vít điều chỉnh.

• Phản ứng đóng mở tức thì: Khả năng đàn hồi của lò xo giúp van mở ra xả áp ngay khi chạm ngưỡng và lập tức đóng lại khi áp suất an toàn được tái lập.

• Hoạt động linh hoạt ở mọi tư thế: Không phụ thuộc vào trọng lực như dạng van đối trọng, van lò xo có thể lắp đặt ở nhiều vị trí mà vẫn giữ nguyên độ chính xác.

• Kết cấu gọn nhẹ: Giúp tối ưu không gian lắp đặt và giảm trọng lượng tác động lên đường ống.

van an toàn lò xo Được Sử Dụng Ở Đâu?

Thiết bị này là bắt buộc phải có trong các quy chuẩn an toàn của nhiều hạ tầng kỹ thuật:

• Hệ thống lò hơi, nồi hơi công nghiệp, nhà máy nhiệt điện.

• Bình chứa khí nén, bình tích áp và hệ thống máy nén khí.

• Mạng lưới đường ống dẫn hơi nóng, hơi quá nhiệt trong nhà máy dệt, sấy.

• Dây chuyền sản xuất thực phẩm, đồ uống, nhà máy dược phẩm, hóa chất.

• Hệ thống điều hòa không khí HVAC, Chiller và đường ống dầu khí.

• Mạng lưới cấp nước nóng trung tâm và các thiết bị chịu áp lực cao.

Những Sai Lầm Thường Gặp Khi Chọn van an toàn lò xo

1. Chọn sai áp suất cài đặt (Set Pressure): Cài đặt quá cao khiến van không xả kịp khi gặp sự cố, hoặc quá thấp khiến van xả liên tục gây thất thoát năng lượng.

2. Lựa chọn sai vật liệu lò xo và thân van: Dùng van gang cho hóa chất ăn mòn khiến van bị kẹt xơ cứng, không thể mở ra khi cần.

3. Không tính toán lưu lượng xả tối đa: Khống chế kích thước van quá nhỏ khiến lưu lượng xả ra không đủ nhanh so với tốc độ tăng áp của lò hơi.

4. Lắp ngược chiều dòng chảy hoặc nghẽn ống xả: Khiến lực nén bị sai lệch và van mất hoàn toàn khả năng xả áp.

5. Không hiệu chuẩn và thử tay giật định kỳ: Dẫn đến hiện tượng đĩa van bị dính chặt vào đế van do cặn bẩn bám lâu ngày.

Cách Chọn van an toàn lò xo Đúng Kỹ Thuật

Kỹ sư vận hành nên rà soát checklist 10 tiêu chuẩn kỹ thuật sau đây trước khi phê duyệt vật tư:

• Xác định rõ môi chất vận hành (Hơi, Khí nén, Nước hay Hóa chất).

• Xác định áp suất làm việc thực tế và áp suất cài đặt xả.

• Kiểm tra nhiệt độ làm việc tối đa của hệ thống.

• Tính toán lưu lượng xả bắt buộc của thiết bị.

• Chọn kích thước danh nghĩa (DN) khớp với cổng xả bình tích áp.

• Chọn vật liệu thân, đĩa van và lò xo tương thích chống ăn mòn.

• Chọn kiểu kết nối chuẩn (Nối ren BSPT/NPT hoặc Nối mặt bích ANSI/DIN/JIS).

• Kiểm tra tiêu chuẩn sản xuất (ASME Section VIII, API 526...).

• Yêu cầu kiểm định áp suất và tem niêm phong từ trung tâm kiểm định độc lập.

• Kiểm tra chứng chỉ xuất xứ và chất lượng (CO/CQ) đầy đủ.

Hướng Dẫn Lắp Đặt Và Bảo Trì Van An Toàn Lò Xo

Quy Trình Thi Công Và Bảo Dưỡng Standard

1. Vị trí lắp đặt: Bắt buộc phải lắp van theo phương thẳng đứng, đứng đầu ty van hướng lên trên để lò xo làm việc chính xác nhất.

2. Vệ sinh đường ống: Xả sạch bụi bẩn, xỉ hàn trước khi nối van vào hệ thống để tránh làm trầy xước đế van.

3. Không đặt van khóa ở cổng xả: Tuyệt đối không lắp thêm bất kỳ van khóa nào trên đường ống xả của van an toàn.

4. Thử tay giật định kỳ: Thực hiện giật cần kiểm tra nhẹ nhàng từ 1 - 2 tháng/lần để xả cặn bẩn bám trên đĩa van.

5. Kiểm định định kỳ: Mang van đến các trung tâm kiểm định an toàn tối thiểu 12 tháng/lần để kiểm tra lại lực nén lò xo và dán tem niêm phong mới.

Các Câu Hỏi Thường Gặp (FAQ)

van an toàn lò xo hoạt động như thế nào?

Van hoạt động dựa trên sự cân bằng lực giữa lò xo và áp suất môi chất. Khi áp suất môi chất vượt quá lực nén cài đặt của lò xo, đĩa van sẽ bị đẩy nâng lên để xả áp ra ngoài, và tự động đóng lại khi áp suất hạ về mức an toàn.

Van an toàn lò xo chịu được áp suất bao nhiêu?

Tùy thuộc vào thiết kế và vật liệu. Các dòng van ren thông thường chịu được 10 - 20 bar, trong khi các dòng van thép đúc mặt bích chịu nhiệt cao cấp có thể làm việc ở áp suất lên tới40 - 100 bar.

Bao lâu nên kiểm định van an toàn lò xo một lần?

Theo quy định an toàn thiết bị áp lực, van an toàn phải được tháo ra hiệu chuẩn và kiểm định lại áp suất định kỳ 12 tháng một lần bởi cơ quan kiểm định có thẩm quyền.

Spring Safety Valve và Relief Valve khác nhau thế nào?

Spring Safety Valve dùng cho môi trường hơi/khí, mở xả hoàn toàn cực nhanh khi quá áp. Relief Valve dùng cho chất lỏng, mở từ từ theo tỷ lệ gia tăng áp suất để tránh búa nước.

Nên chọn van an toàn lò xo bằng đồng hay inox?

Van đồng thích hợp cho hệ thống nước sạch, khí nén nhẹ và ngân sách thấp. Van inox bắt buộc sử dụng cho hóa chất, thực phẩm, dược phẩm hoặc môi trường có tính ăn mòn cao.

Kết Luận Về Spring Safety Valve Và Liên Hệ Tư Vấn

Tóm lại, spring safety valve là thiết bị bảo vệ không thể thiếu giúp đảm bảo an toàn tuyệt đối cho các hệ thống chịu áp lực. Việc hiểu rõ cấu tạo, nguyên lý vận hành cũng như tuân thủ quy trình lựa chọn, lắp đặt và kiểm định định kỳ sẽ giúp nhà máy tránh được những sự cố thảm họa, tối ưu hóa chi phí vận hành và kéo dài tuổi thọ cho toàn bộ hạ tầng.

Quý khách hàng có nhu cầu tư vấn kỹ thuật chuyên sâu, nhận catalogue chi tiết và báo giá mới nhất các dòng spring safety valve  hãy liên hệ ngay với chúng tôi hôm nay để được hỗ trợ tốt nhất
