Bơm Nước Nóng: Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Tối Ưu Cho Hệ Thống

Trong các hệ thống nhiệt năng, sản xuất công nghiệp và công trình dịch vụ hiện đại, việc vận chuyển chất lỏng ở nhiệt độ cao luôn đòi hỏi tiêu chuẩn kỹ thuật cực kỳ nghiêm ngặt. Việc sử dụng các dòng bơm cấp nước thông thường cho môi trường nước sôi hoặc dung dịch nhiệt độ cao không chỉ gây sụt giảm hiệu suất mà còn nhanh chóng làm hỏng phớt, biến dạng thiết bị và rò rỉ nguy hiểm. Để giải quyết triệt để vấn đề này, dòng bơm tuần hoàn nước nóng chuyên dụng đã ra đời nhằm đảm bảo khả năng vận hành liên tục, an toàn tuyệt đối và duy trì tuổi thọ lâu dài cho toàn bộ hạ tầng.

Bơm Nước Nóng Là Gì?

Bơm nước nóng là dòng máy bơm thủy lực chuyên dụng được thiết kế từ các vật liệu chịu nhiệt, trang bị phớt cơ khí kháng nhiệt nhằm vận chuyển nước hoặc chất lỏng có nhiệt độ cao từ 80 độ C đến hơn 200 độ C mà không bị biến dạng hay rò rỉ.

Môi Trường Chất Lỏng Và Đặc Điểm Khác Biệt

So với bơm cấp nước tiêu chuẩn chỉ làm việc ổn định dưới 40 độ C, dòng bơm tuần hoàn nước nóng sở hữu cấu trúc kỹ thuật vượt trội để thích ứng với nhiều môi trường chất lỏng đặc thù:

• Môi trường chất lỏng phù hợp: Nước ngưng ngưng tụ từ lò hơi, dung dịch glycol trong hệ thống làm lạnh Chiller, nước nóng sinh hoạt trung tâm, dung dịch hóa chất nhẹ ở nhiệt độ cao, hệ thống năng lượng mặt trời.

• Nhiệt độ làm việc phổ biến: Phổ thông từ 80 độ C đến 120 độ C; các dòng bơm công nghiệp chịu nhiệt cao cấp có thể vận hành ổn định ở dải 150 độ C đến 230 độ C.

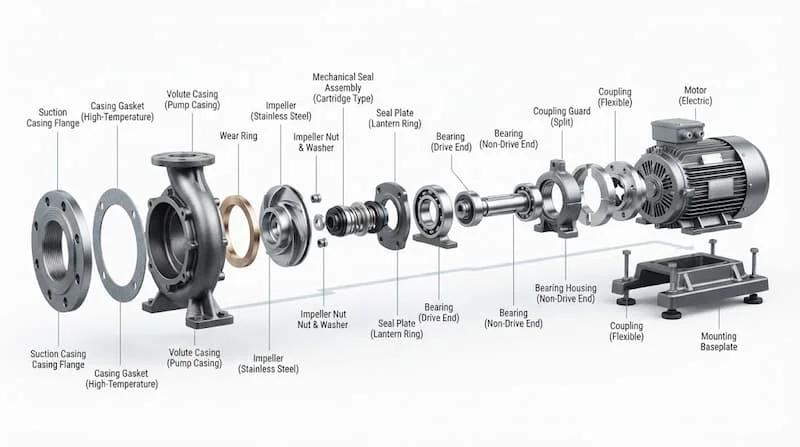

Cấu Tạo Chi Tiết Của bơm tuần hoàn nước nóng

Sự bền bỉ của thiết bị trước tác động của nhiệt độ và áp suất cao xuất phát từ các thành phần cấu tạo chuẩn kỹ thuật:

• Thân bơm (Volute Casing): Đúc bằng gang chịu nhiệt, inox 304 hoặc inox 316 gia cường độ dày, giúp chống ăn mòn và hạn chế sự biến dạng nhiệt khi vận hành.

• Cánh bơm (Impeller): Thiết kế dạng cánh kín hoặc bán mở bằng chất liệu đồng thau, inox hoặc gang đúc chịu lực, được cân bằng động chính xác để tránh rung lắc ở nhiệt độ cao.

• Trục bơm (Shaft): Chế tạo từ thép không gỉ cường độ cao, truyền động năng trực tiếp từ động cơ đến cánh bơm mà không bị cong vênh.

• Phớt cơ khí chịu nhiệt (Mechanical Seal): Thành phần quan trọng nhất, làm từ các vật liệu trơ nhiệt như Viton (FKM), Silicon Carbide (SiC), Carbon/Ceramic để ngăn chặn rò rỉ nước nóng ra ngoài.

• Động cơ điện (Motor): Đạt cấp cách nhiệt F hoặc H, có khe tản nhiệt lớn để chịu được lượng nhiệt truyền ngược từ thân bơm.

• Vòng bi (Bearing) & Gioăng chịu nhiệt: Sử dụng vòng bi chịu tải nhiệt độ cao kết hợp đệm gioăng EPDM chịu nhiệt hoặc Viton để đảm bảo độ kín khít cơ học.

Nguyên Lý Hoạt Động Của bơm tuần hoàn nước nóng

Hầu hết các dòng máy bơm này vận hành dựa trên nguyên lý lực ly tâm kết hợp thiết kế thủy lực chống hiện tượng xâm thực:

Khi động cơ điền điện, trục bơm truyền chuyển động làm cánh bơm quay với tốc độ lớn. Dòng nước nóng đi vào tâm cánh bơm sẽ bị lực ly tâm đẩy văng ra mép ngoài thân bơm, tạo ra áp suất lớn và đi theo kênh dẫn hướng ra cổng xả.

Đồng thời, tại tâm cánh bơm tạo ra vùng áp suất âm liên tục hút dòng chất lỏng từ đường ống vào. Vì chất lỏng nhiệt độ cao rất dễ phát sinh bong bóng khí do sụt áp (xâm thực), buồng bơm và cánh bơm được tính toán khí động học tối ưu nhằm duy trì dòng chảy liên tục, ngăn ngừa sự nổ vỡ bong bóng khí làm tổn hại bề mặt kim loại.

Phân Loại bơm tuần hoàn nước nóng Phổ Biến

Để phù hợp với từng quy mô công trình, các nhà sản xuất đã thiết kế nhiều dòng bơm chuyên biệt:

Bơm Ly Tâm Trục Ngang Và Trục Đứng

• Bơm ly tâm trục ngang: Dòng bơm có lưu lượng lớn, kết cấu vững chắc, dễ bảo trì, cực kỳ tối ưu cho hệ thống nồi hơi công nghiệp và trạm cấp nước nóng trung tâm.

• Bơm ly tâm trục đứng (Đa tầng cánh): Tạo ra cột áp cực lớn, chuyên dùng làm bơm bù áp lò hơi hoặc bơm cấp nước cho các tòa nhà cao tầng.

Bơm Tuần Hoàn Nước Nóng Inline

• Dạng bơm Inline (Nối thẳng): Cổng hút và cổng xả nằm trên cùng một đường thẳng, lắp trực tiếp trên đường ống mà không cần bệ móng phức tạp.

• Ứng dụng: Vận hành cực kỳ êm ái, tối ưu cho hệ thống tuần hoàn nước nóng khách sạn, bệnh viện hoặc hệ thống thái dương năng.

Bơm Công Nghiệp Chịu Nhiệt Cao Cấp

• Thiết kế có buồng làm mát phớt riêng biệt hoặc khoang đệm cách nhiệt, chuyên dụng để bơm dầu truyền nhiệt và chất lỏng nhiệt độ trên 200 độ C trong các nhà máy hóa chất.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn bơm tuần hoàn nước nóng

Đánh giá chính xác thông số kỹ thuật là chìa khóa giúp hệ thống vận hành an toàn và tiết kiệm điện năng:

• Công suất động cơ: Quyết định khả năng tải của máy bơm.

• Lưu lượng: Lượng chất lỏng được vận chuyển trong một đơn vị thời gian.

• Cột áp: Độ cao hoặc lực đẩy xa mà máy bơm có thể cung cấp.

• Nhiệt độ làm việc tối đa: Giới hạn nhiệt độ an toàn của phớt và vật liệu thân.

• Áp suất làm việc (PN10, PN16, PN25): Khả năng chịu áp lực cơ học của vỏ bơm.

• Đường kính kết nối: Quy cách nối ren hoặc mặt bích (DN15 - DN200).

• Cấp bảo vệ IP & Cấp cách điện: Thường yêu cầu tối thiểu IP55 và Class F/H để đảm bảo an toàn điện trong môi trường ẩm nóng.

bơm tuần hoàn nước nóng Và Bơm Nước Lạnh Khác Nhau Như Thế Nào?

Vì Sao bơm tuần hoàn nước nóng Phải Sử Dụng Vật Liệu Chịu Nhiệt?

Nhiệt độ gia tăng làm biến đổi đặc tính lý-hóa của vật liệu một cách nhanh chóng nếu không được thiết kế chuyên dụng:

• Nguy cơ phá hủy phớt làm kín: Cao su NBR dùng trong bơm lạnh sẽ bị chai cứng, biến dạng và chảy xệ ở nhiệt độ trên 70 độ C. Do đó, phớt Viton hoặc Silicon Carbide là bắt buộc để duy trì độ đàn hồi và tính kín khít.

• Hiện tượng giãn nở nhiệt kim loại: Nhiệt độ cao khiến trục và cánh bơm giãn nở. Nếu dùng gang thường hoặc chất liệu rẻ tiền, sự chênh lệch hệ số giãn nở sẽ làm kẹt cánh, gây nổ tụ hoặc cháy động cơ.

• Sự ứng dụng của Inox 304/316, đồng thau và gang chịu nhiệt giúp duy trì kết cấu hình học chuẩn xác, tăng khả năng chống ăn mòn và kéo dài tuổi thọ thiết bị gấp nhiều lần.

bơm tuần hoàn nước nóng Được Sử Dụng Ở Đâu?

Nhờ khả năng chịu nhiệt và áp suất vượt trội, dòng bơm này xuất hiện trong nhiều hạ tầng quan trọng:

• Mạng lưới cấp nước ngưng ngưng tụ cho nồi hơi, lò hơi công nghiệp.

• Hệ thống điều hòa không khí HVAC, Chiller làm lạnh và tháp giải nhiệt.

• Mạng lưới tuần hoàn nước nóng trung tâm cho khách sạn, bệnh viện, khu resort.

• Dây chuyền sản xuất thực phẩm, chế biến sữa, nhà máy bia, nước giải khát.

• Ngành công nghiệp dược phẩm, hóa chất, dệt nhuộm và chế biến gỗ.

• Hệ thống nước nóng sử dụng dàn năng lượng mặt trời quy mô công nghiệp.

Những Sai Lầm Thường Gặp Khi Chọn bơm tuần hoàn nước nóng

1. Lựa chọn bơm theo nhiệt độ môi trường phòng: Dùng bơm nước lạnh để bơm chất lỏng 90 độ C khiến phớt hỏng lập tức, gây rò rỉ nước sôi nguy hiểm cho kỹ thuật viên.

2. Không tính toán độ lệch áp và hiện tượng xâm thực: Khiến nước sôi hóa hơi ngay tại buồng bơm, làm cánh bơm bị mòn rỗ và phát ra tiếng ồn lớn.

3. Chọn sai vật liệu phớt làm kín: Sử dụng phớt EPDM cho môi trường có lẫn hóa chất hoặc dầu ở nhiệt độ cao.

4. Không tính toán tổn thất cột áp trên đường ống: Dẫn đến bơm vận hành yếu, không đủ nước cấp cho lò hơi hoặc tầng cao.

5. Bỏ qua công tác bảo trì định kỳ: Không kiểm tra mỡ chịu nhiệt của vòng bi và tình trạng phớt khiến bơm bị kẹt đột ngột.

Cách Chọn bơm tuần hoàn nước nóng Phù Hợp

Kỹ sư vận hành nên tuân thủ checklist 12 bước dưới đây trước khi quyết định mua thiết bị:

• Xác định chính xác nhiệt độ tối đa của chất lỏng cần bơm.

• Tính toán lưu lượng nước cần thiết ($m^3/h$).

• Tính toán tổng cột áp của hệ thống (m).

• Xác định áp suất làm việc tối đa.

• Tính toán công suất động cơ phù hợp.

• Kiểm tra nguồn điện cấp (1 pha 220V hay 3 pha 380V).

• Chọn vật liệu thân bơm (Inox 304, Inox 316 hay Gang chịu nhiệt).

• Chọn vật liệu cánh bơm (Đồng, Inox hay Gang).

• Chọn loại phớt cơ khí chịu nhiệt (Viton, SiC/SiC).

• Xác định kiểu kết nối (Nối ren hay Nối mặt bích).

• Đánh giá môi trường lắp đặt (Trong nhà hay ngoài trời).

• Lựa chọn thương hiệu uy tín có đầy đủ chứng chỉ chất lượng.

Hướng Dẫn Lắp Đặt Và Vận Hành Đúng Kỹ Thuật

Quy Trình Vận Hành 6 Bước Standard

1. Kiểm tra đường ống: Vệ sinh sạch rác hàn, cặn bẩn trong đường ống hút và xả trước khi nối vào bơm.

2. Thi công móng bơm: Đặt bơm trên bệ bê tông phẳng, có cao su giảm chấn để triệt tiêu rung động.

3. Mồi nước và xả khí: Mở van xả khí trên thân bơm để đuổi sạch toàn bộ bọt khí ra ngoài trước khi khởi động.

4. Kiểm tra chiều quay động cơ: Bật nhấp nháy công tắc để đảm bảo chiều quay của cánh bơm đúng theo mũi tên chỉ dẫn.

5. Khởi động đúng quy trình: Mở hoàn toàn van hút, mở hé van xả rồi bật máy bơm, sau đó điều chỉnh van xả từ từ đến thông số vận hành chuẩn.

6. Kiểm tra rò rỉ và bảo dưỡng: Thường xuyên kiểm tra tình trạng rò rỉ tại vị trí phớt và duy trì lịch bảo dưỡng định kỳ 6 tháng/lần.

Các Câu Hỏi Thường Gặp (FAQ)

bơm tuần hoàn nước nóng chịu được nhiệt độ bao nhiêu?

Tùy thuộc vào thiết kế. Các dòng bơm tiêu chuẩn chịu được từ 80 độ C đến 120 độ C. Dòng bơm công nghiệp chuyên dụng có thể chịu nhiệt độ lên tới 180 độ C – 230 độ C.

Có thể dùng bơm nước lạnh để bơm nước nóng không?

Tuyệt đối không nên. Nước nóng sẽ làm hỏng phớt cơ khí và gioăng cao su của bơm nước lạnh chỉ sau thời gian ngắn, gây rò rỉ và cháy động cơ.

Bơm nước nóng có cần phớt chịu nhiệt không?

Rất cần thiết. Phớt cơ khí chịu nhiệt là bộ phận bắt buộc để giữ kín chất lỏng ở nhiệt độ cao, ngăn nước rò rỉ vào khoang chứa động cơ điện.

Nên chọn bơm gang hay bơm inox cho nước nóng?

Nếu bơm nước sạch nhiệt độ dưới 100 độ C, bơm gang chịu nhiệt là giải pháp tối ưu chi phí. Nếu bơm nước ngưng lò hơi, thực phẩm, dược phẩm hoặc hóa chất, bắt buộc phải chọn bơm inox 304/316 để chống ăn mòn.

Bao lâu nên bảo dưỡng bơm nước nóng một lần?

Nên kiểm tra định kỳ phớt và vòng bi mỗi 3 - 6 tháng, và tiến hành đại tu, thay mỡ chịu nhiệt sau khoảng 12 tháng vận hành liên tục.

Kết Luận Về Bơm Nước Nóng Và Liên Hệ Tư Vấn

Tóm lại, việc đầu tư đúng chủng loại bơm nước nóng không chỉ đảm bảo hiệu suất truyền nhiệt cho hệ thống mà còn giúp doanh nghiệp tiết kiệm tối đa chi phí sửa chữa, vận hành an toàn và kéo dài tuổi thọ thiết bị. Việc chọn đúng công suất, cột áp, nhiệt độ làm việc và vật liệu chế tạo đóng vai trò quyết định đến thành công của toàn bộ công trình.

Quý khách hàng có nhu cầu tư vấn chuyên sâu, nhận catalogue kỹ thuật và báo giá mới nhất các dòng bơm nước nóng hãy liên hệ ngay với chúng tôi hôm nay để được hỗ trợ tối ưu nhất đối với bơm nước nóng.
