Van Áp Cao: Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các hệ thống công nghiệp nặng như lọc hóa dầu, nhiệt điện, thủy lực áp lực cao hay các nhà máy hóa chất, môi trường vận hành thường xuyên phải đối mặt với mức áp suất cực khốc liệt. Sự thất bại của các dòng van thông thường trong các điều kiện làm việc này có thể gây ra hiện tượng nứt vỡ, rò rỉ hóa chất độc hại hoặc thậm chí là thảm họa cháy nổ thiết bị. Để đảm bảo sự an toàn tuyệt đối cho công trình và nhân sự, việc ứng dụng high pressure valve là giải pháp chốt chặn bắt buộc, giúp kiểm soát dòng chảy chính xác và duy trì sự ổn định cho toàn bộ hạ tầng.

Van Áp Cao Là Gì?

Van áp cao là dòng van công nghiệp chuyên dụng được thiết kế, gia công với kết cấu đúc gia cường vững chắc, có khả năng đóng mở, điều tiết hoặc bảo vệ hệ thống dòng lưu chất làm việc ở mức áp suất lớn, vượt trội hoàn toàn so với các tiêu chuẩn van dân dụng thông thường.

Đặc Điểm Nhận Biết Và Các Tiêu Chuẩn Áp Suất

Khác với van tiêu chuẩn chỉ chịu được áp lực nhỏ hơn 16 bar, dòng van chịu áp lực lớn này sở hữu những đặc tính kỹ thuật vượt trội:

• Thân van siêu dày: Đúc hoặc rèn nguyên khối từ các hợp kim kim loại chịu lực cao, bề mặt được gia công chuẩn xác.

• Khả năng chịu áp: Vận hành bền bỉ ở các mức áp suất từ PN63, PN100, PN160, PN400 hoặc theo cấp Class từ Class 600, Class 900, Class 1500 cho đến Class 2500 và Class 4500.

• Đơn vị đo áp suất phổ biến: Tương đương dải áp lực từ 1000 PSI, 3000 PSI, 6000 PSI lên tới 10.000 PSI hoặc hơn thế nữa.

Nguyên Lý Hoạt Động Của high pressure valve

Cơ chế vận hành của thiết bị dựa trên việc điều hướng hoặc chặn đứng dòng lưu chất áp lực cao thông qua trục van và bộ phận đóng ngắt được thiết kế đặc biệt:

Khi lưu chất đi vào thân van dưới áp lực cực lớn, bộ phận đóng ngắt (đĩa van, bi van hoặc đầu kim) sẽ chịu lực tác động trực tiếp. Người vận hành sẽ thông qua bộ truyền động bằng tay (tay gạt, vô năng vô cấp), bộ điều khiển khí nén hoặc động cơ điện để truyền lực qua ty van.

Lực truyền động này phải thắng được áp lực dòng chảy để đẩy bộ phận đóng ngắt tiến vào đế van (giúp đóng kín) hoặc rút khỏi vị trí niêm phong (giúp mở dòng). Toàn bộ quá trình này được hỗ trợ bởi hệ thống gioăng làm kín cao cấp bằng kim loại hoặc Teflon gia cường, ngăn chặn tuyệt đối tình trạng rò rỉ môi chất ra môi trường bên ngoài.

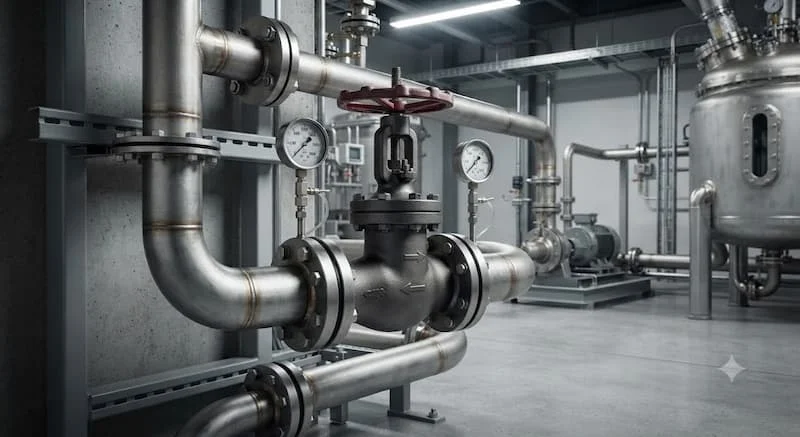

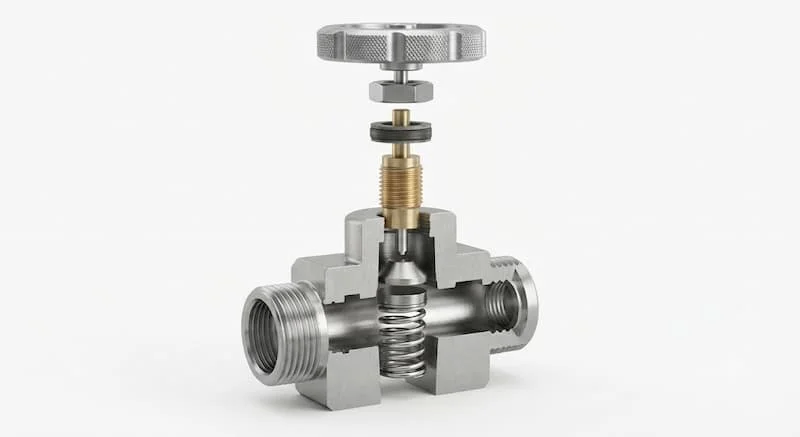

Cấu Tạo Của high pressure valve

Mỗi linh kiện bên trong dòng van này đều được tính toán kỹ lưỡng về mặt cơ học để chống chịu lực xé và lực nén cực lớn:

• Thân van (Body): Đúc từ thép rèn A105, inox 304, inox 316 hoặc các hợp kim Monel, Inconel siêu bền, chịu áp trực tiếp.

• Nắp van (Bonnet): Khóa chặt thân van bằng hệ thống bulong cường độ cao, cố định các chi tiết chuyển động bên trong.

• Đĩa van / Bi van (Disc / Ball): Bộ phận ngăn chặn dòng chảy, bề mặt được tôi cứng hoặc phủ lớp Chrome, Stellite chống mài mòn.

• Ty van (Stem): Trục truyền lực bằng kim loại cứng chịu xoắn và nén, kết nối cơ cấu điều khiển với đĩa van.

• Gioăng làm kín (Gasket & Packing): Gioăng kim loại (Ring Joint), Graphil hoặc PTFE chịu nhiệt và áp suất cao, giữ độ kín tuyệt đối cho van.

• Bộ truyền động: Tay quay trợ lực, hộp số nấc, tay gạt khóa an toàn hoặc đầu khí nén / đầu điện tự động hóa.

• Đầu kết nối: Gia công dạng ren áp cao (NPT, BSPT), bích đúc dày chịu áp hoặc cổng hàn socket / butt-weld để chịu lực liên kết tối đa.

Các Loại high pressure valve Phổ Biến

Dựa trên chức năng và kết cấu vận hành, dòng thiết bị này được chia thành các chủng loại chuyên biệt sau:

Van Bi Áp Cao (High Pressure Ball Valve)

• Ưu điểm: Đóng mở cực nhanh, độ kín khít tuyệt vời, lưu lượng qua van không bị cản trở.

• Nhược điểm: Ít khi dùng để điều tiết dòng chảy vì dễ gây mòn lệch bi van.

• Ứng dụng: Tuyến ống chính dầu khí, hệ thống khí nén công nghiệp áp lực cao.

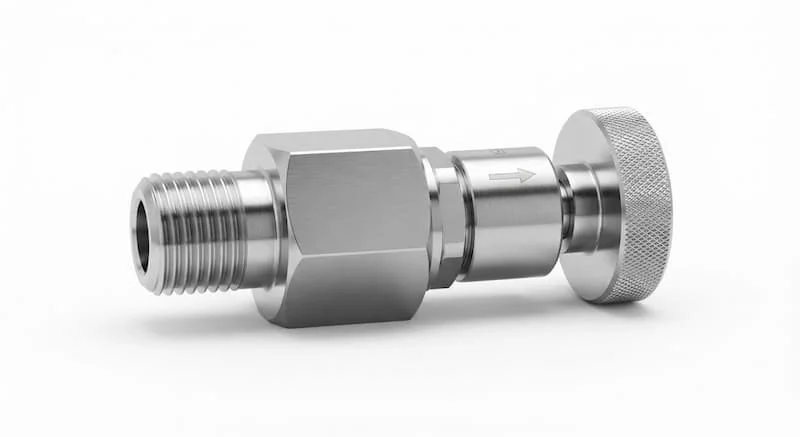

Van Kim Áp Cao (High Pressure Needle Valve)

• Đặc điểm: Đầu ty van hình nón nhọn như mũi kim, di chuyển tịnh tiến cực kỳ chính xác.

• Khả năng điều tiết: Tối ưu cho việc điều chỉnh lưu lượng siêu nhỏ ở áp suất rất lớn ($3000 - 10.000 \text{ PSI}$).

Van Cầu Áp Cao (High Pressure Globe Valve)

• Đặc điểm: Luồng chảy bị đổi hướng bên trong thân van, cho khả năng khống chế và điều tiết lưu lượng cực tốt.

• Ứng dụng: Mạng lưới hơi nóng quá nhiệt, nhà máy nhiệt điện, hệ thống cấp nước nồi hơi.

Van Một Chiều Áp Cao (High Pressure Check Valve)

• Tác dụng: Tự động ngăn dòng chảy ngược bảo vệ máy bơm và thiết bị đo trong hệ thống thủy lực.

Van An Toàn Áp Cao (High Pressure Safety Valve)

• Tác dụng: Tự động nhảy xả áp khi áp suất đường ống vượt quá ngưỡng cài đặt, bảo vệ toàn bộ nhà máy khỏi nguy cơ nổ vỡ.

Bảng So Sánh Các Dòng Van Chịu Áp Cao

Thông Số Kỹ Thuật Của high pressure valve

Kỹ sư vận hành cần nắm rõ các dải thông số tiêu chuẩn khi tra cứu catalogue sản phẩm:

• Kích thước danh nghĩa: Từ DN6 - DN50 (dòng van kim/van bi ren) đến DN50 - DN600 (dòng van bích/van hàn).

• Cấp áp suất làm việc: PN63, PN100, PN160, PN250, PN400 hoặc Class 600, Class 900, Class 1500, Class 2500, Class 4500.

• Dải nhiệt độ tác nghiệp: Từ -50 độ C (khí hóa lỏng) lên tới 550 độ C (hơi quá nhiệt).

• Kiểu kết nối: Ren áp cao NPT/BSPT, Hàn Socket Weld (SW), Hàn Butt Weld (BW), Mặt bích RTJ (Ring Type Joint).

• Mác vật liệu thân van: Thép đúc A216 WCB, Thép rèn A105, Inox SUS304, SUS316, Thép hợp kim A182 F11/F22.

• Tiêu chuẩn thiết kế: API 6D, API 602, ASME B16.34, DIN 3352, JIS B2001.

Tại Sao high pressure valve Cần Vật Liệu Và Thiết Kế Đặc Biệt?

Sự khác biệt của dòng van này xuất phát từ những đòi hỏi khắt khe của vật lý lưu chất khi áp suất gia tăng:

Khi áp suất trong đường ống tăng lên hàng trăm bar, lực xé tác động lên thành trong của thân van là cực kỳ khủng khiếp. Nếu sử dụng vật liệu đúc thông thường có bọt khí hoặc kết cấu mỏng, thân van sẽ lập tức bị nứt vỡ. Do đó, các dòng high pressure valve bắt buộc phải sử dụng công nghệ thép rèn (Forged Steel) nhằm loại bỏ hoàn toàn các lỗ xốp cơ học, gia tăng mật độ phân tử kim loại.

Bên cạnh đó, hiện tượng xói mòn do vận tốc dòng chảy cao (Erosion) có thể làm hỏng bề mặt làm kín trong vài giờ vận hành. Thiết kế đĩa van và đế van bắt buộc phải được phủ các lớp hợp kim siêu cứng như Stellite hay Tungsten Carbide để chống trầy xước, đảm bảo độ kín khít tuyệt đối trong suốt thời gian vận hành dài hạn.

So Sánh high pressure valve Với Van Thông Thường

high pressure valve Được Sử Dụng Ở Đâu?

Thiết bị này đóng vai trò nòng cốt trong các ngành công nghiệp mũi nhọn:

• Ngành khai thác và lọc hóa dầu: Trạm nén khí đầu nguồn, hệ thống giàn khoan ngoài khơi, đường ống dẫn dầu thô áp suất cao.

• Hệ thống truyền động thủy lực: Các cỗ máy ép thủy lực công nghiệp, dây chuyền dập kim loại, hệ thống nâng hạ nặng.

• Nhà máy nhiệt điện và điện hạt nhân: Mạng lưới đường ống dẫn hơi quá nhiệt, đường cấp nước hồi lò hơi.

• Ngành khí nén và khí hóa lỏng (LNG/LPG): Hệ thống bình chứa khí chiết nạp áp lực cao, trạm nén khí công nghiệp.

• Nhà máy hóa chất và phân bón: Các phản ứng tổng hợp hóa chất làm việc ở nhiệt độ và áp suất cao.

• Công nghiệp đóng tàu và xịt rửa áp lực cao: Hệ thống vệ sinh vỏ tàu, máy cắt bằng tia nước áp lực siêu cao.

Những Sai Lầm Thường Gặp Khi Chọn high pressure valve

1. Chọn van vừa đủ áp suất vận hành mà bỏ qua hệ số an toàn: Khi hệ thống gặp sự cố tăng áp đột ngột (Overpressure), van sẽ bị quá tải lập tức.

2. Nhầm lẫn giữa áp suất làm việc và áp suất thử nghiệm: Chọn van có áp suất thử (Test Pressure) bằng áp suất vận hành thực tế sẽ gây nguy hiểm.

3. Sử dụng sai kiểu kết nối: Lắp van nối ren thông thường vào hệ thống $3000 \text{ PSI}$ thay vì dùng kết nối hàn (Weld) hoặc ren NPT áp lực.

4. Lựa chọn vật liệu không tương thích với lưu chất: Dùng thân thép carbon cho hóa chất ăn mòn làm van bị rỉ thủng nhanh chóng.

5. Lắp đặt sai chiều dòng chảy: Bỏ qua ký hiệu mũi tên trên van cầu hoặc van một chiều làm đĩa van bị cong vênh, kẹt van.

Hướng Dẫn Lựa Chọn high pressure valve Phù Hợp

Nhà thầu và kỹ sư có thể rà soát checklist 9 tiêu chuẩn dưới đây trước khi duyệt mua vật tư:

• Xác định chính xác loại môi chất (Hơi quá nhiệt, Dầu thủy lực, Khí nén hay Hóa chất).

• Tính toán áp suất làm việc tối đa và cộng thêm hệ số an toàn.

• Xác định nhiệt độ vận hành cao nhất của hệ thống.

• Lựa chọn kích thước đường ống danh nghĩa (DN).

• Chọn kiểu kết nối an toàn (Ưu tiên dạng hàn SW/BW hoặc bích RTJ cho áp siêu cao).

• Chọn vật liệu thân van và gioăng tương thích (A105, Inox 316, Stellite).

• Đảm bảo van đạt các tiêu chuẩn quốc tế (API, ASME, DIN).

• Ưu tiên các thương hiệu uy tín có chứng nhận thử áp suất xuất xưởng.

• Tối ưu giữa chi phí đầu tư ban đầu và độ an toàn vận hành.

Cách Lắp Đặt Và Bảo Trì high pressure valve

Quy Trình Lắp Đặt Và Bảo Dưỡng Chuẩn Kỹ Thuật

1. Kiểm tra xuất xưởng: Thổi sạch bụi bẩn bên trong buồng van, kiểm tra chứng chỉ thử áp lực trước khi đưa vào tuyến ống.

2. Làm sạch đường ống: Xả sạch phoi kim loại, xỉ hàn trên đường ống để tránh làm trầy xước bề mặt đĩa van.

3. Thao tác hàn đúng kỹ thuật: Khi hàn van mối hàn SW/BW, cần tháo rời bộ phận làm kín mềm (nếu có) để tránh nhiệt độ hàn làm cháy gioăng.

4. Siết lực theo đối ứng: Dùng cờ lê cân lực siết các bulong mặt bích theo hình chữ X đúng tiêu chuẩn momen xoắn quy định.

5. Kiểm tra rò rỉ và bảo trì: Vận hành thử nghiệm áp lực (Hydrotest), kiểm tra phần cổ van và kiểm tra định kỳ 6 tháng/lần để tra mỡ chịu nhiệt vào trục van.

Các Câu Hỏi Thường Gặp (FAQ)

Van áp cao chịu được áp suất bao nhiêu?

Tùy thuộc vào thiết kế, van có thể chịu được áp suất từ 63 bar đến 400 bar, hoặc từ 1000 PSI lên đến 10.000 PSI đối với các dòng van kim, van bi thép rèn chuyên dụng.

Van áp cao có dùng cho nước nóng được không?

Hoàn toàn được. Các dòng van cầu hoặc van bi áp cao bằng inox/thép rèn chịu được cả áp suất lớn lẫn nhiệt độ hơi nước nóng quá nhiệt lên tới 400 - 500 độ C.

Nên chọn van inox hay thép rèn cho hệ thống áp suất cao?

Nếu môi trường làm việc là nước, khí nén, dầu thủy lực không ăn mòn, van thép rèn A105 là lựa chọn tối ưu chi phí. Nếu lưu chất là hóa chất, môi trường biển hoặc thực phẩm, van inox 316 là bắt buộc.

Van áp cao có cần kiểm định và bảo trì định kỳ không?

Rất cần thiết. Việc kiểm định định kỳ giúp phát hiện sớm sự mài mòn gioăng, rò rỉ cổ van, đảm bảo van luôn ở trạng thái sẵn sàng bảo vệ hệ thống, tránh thảm họa sự cố quá áp.

Kết Luận Về high pressure valve Và CTA

Tóm lại, việc lựa chọn đúng chủng loại van áp cao chuẩn thông số kỹ thuật là chìa khóa vàng giúp hệ thống vận hành an toàn, ngăn ngừa các sự cố cháy nổ, hư hỏng dây chuyền và tối ưu hóa chi phí vận hành cho doanh nghiệp.

Quý khách hàng có nhu cầu tư vấn kỹ thuật chuyên sâu, nhận báo giá các dòng van áp cao chính hãng (thép rèn, inox 304/316) đầy đủ chứng chỉ CO/CQ và bảo hành dài hạn, hãy liên hệ ngay với chúng tôi hôm nay để được hỗ trợ tận tình đối với van áp cao.
