Check Valve DN15: Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Tối Ưu Cho Đường Ống

Trong bất kỳ hệ thống đường ống công nghiệp hay dân dụng nào, hiện tượng dòng chảy ngược luôn là rủi ro rình rập, nguy cơ làm hư hỏng thiết bị, thất thoát áp suất và phá hủy máy bơm. Để kiểm soát vấn đề này, các kỹ sư luôn ưu tiên lắp đặt thiết bị van một chiều DN15 – giải pháp van một chiều cỡ nhỏ nhưng mang lại hiệu quả bảo vệ toàn diện cho toàn bộ hạ tầng.

Check Valve DN15 Là Gì?

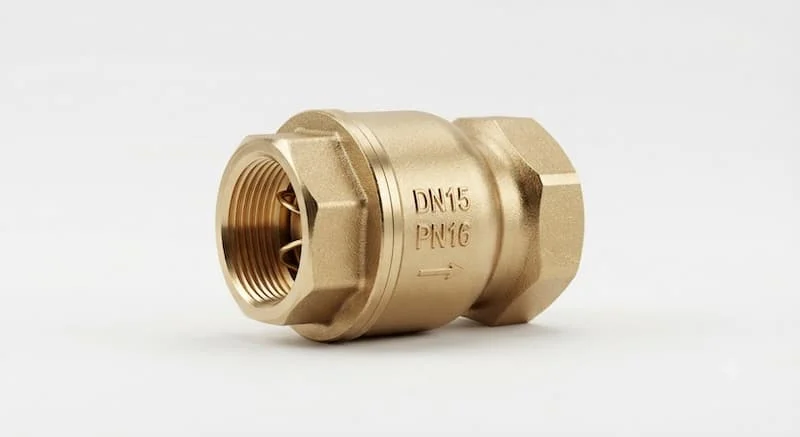

Check valve DN15 (van một chiều DN15) là thiết bị cơ khí đường ống có kích thước danh nghĩa DN15 (đường kính trong tương đương 15 mm hay 1/2 inch), được thiết kế để chỉ cho phép môi chất chảy theo một chiều duy nhất và tự động chặn đứng dòng chảy ngược.

Giải Thích Thuật Ngữ Kỹ Thuật

Để lựa chọn chính xác thiết bị cho hệ thống, bạn cần hiểu rõ các ký hiệu kỹ thuật đi kèm trên thân van:

• DN15 (Diameter Nominal 15): Quy cách kích thước danh nghĩa của đường ống, tương đương 1/2" (21 mm đường kính ngoài ống nhựa/kim loại).

• PN (Pressure Nominal): Cấp áp lực làm việc định mức của van (như PN10, PN16, PN25).

• Ren (Thread): Phương thức kết nối vặn ren cơ bản của dải kích thước DN15 (chuẩn BSP hoặc NPT).

• Mặt bích (Flange) & Clamp/Socket: Các dạng kết nối chuyên dụng ít gặp hơn ở DN15 nhưng vẫn dùng trong môi trường áp lực cao hoặc vi sinh.

• Tiêu chuẩn (Standards): Các quy chuẩn sản xuất như DIN, ANSI, JIS, BS quy định độ dày và bước ren của van.

Nguyên Lý Hoạt Động Của van một chiều DN15

Cơ chế vận hành của dòng van này hoàn toàn tự động, dựa vào sự chênh lệch áp suất của chính lưu chất mà không cần nguồn điện hay tác động cơ học từ người dùng.

Trạng thái vận hành diễn ra theo chu trình kín:

1. Áp lực đầu vào gia tăng: Môi chất đi vào cổng van, tạo áp lực lớn hơn lực cản của đĩa van hoặc lực nén lò xo.

2. Đĩa van mở: Đĩa van bị đẩy khỏi vị trí đế van, tạo khoảng hở cho dòng chảy đi qua.

3. Mất áp hoặc ngắt dòng: Khi máy bơm ngắt hoặc áp suất đầu vào giảm đột ngột, áp suất ngược phía đầu ra xuất hiện.

4. Đóng van tự động: Lực nén của lò xo (hoặc trọng lực) kết hợp áp suất ngược đẩy đĩa van bịt chặt vào đế van, ngăn nước/khí quay ngược lại.

Việc không sử dụng động cơ hay cuộn coil điện giúp van vận hành liên tục, hạn chế nguy cơ hỏng hóc do sự cố chập cháy điện, đảm bảo an toàn tuyệt đối ngay cả khi mất điện đột ngột.

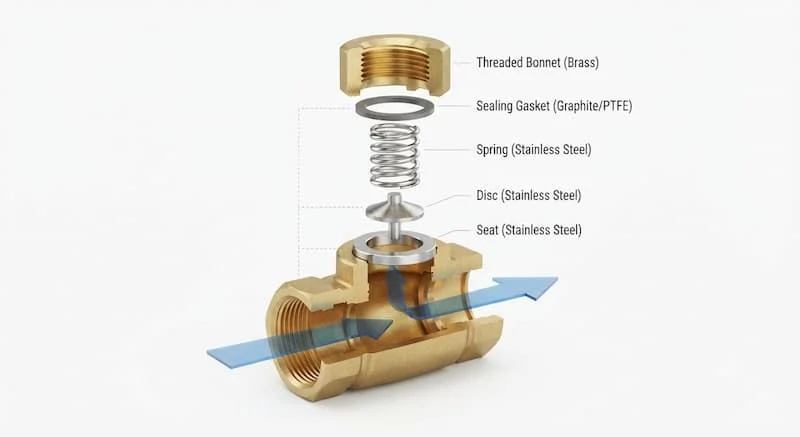

Cấu Tạo Của van một chiều DN15

Mặc dù có kích thước gọn nhẹ, van một chiều DN15 vẫn được thiết kế với cấu trúc chuẩn xác để chịu áp và giữ kín tuyệt đối:

• Thân van (Body): Đúc từ đồng, inox hoặc nhựa, có nhiệm vụ bảo vệ linh kiện bên trong và liên kết với đường ống.

• Đĩa van (Disc): Bộ phận đóng/mở trực tiếp, thường làm bằng inox hoặc nhựa chịu lực để chống ăn mòn.

• Lò xo (Spring): Chế tạo từ thép không gỉ (Inox 304/316), tạo lực đàn hồi liên tục giữ đĩa van ép sát vào đế van.

• Gioăng làm kín (Seat/Gasket): Bằng chất liệu PTFE, EPDM hoặc NBR, đảm bảo van kín 100%, không bị rò rỉ lưu chất.

• Trục van (Stem): Định hướng chuyển động tịnh tiến cho đĩa van theo đường thẳng.

• Nắp van (Bonnet): Phần nắp trên thân van, cho phép tháo rời để vệ sinh, bảo trì đĩa van và lò xo.

• Đầu ren kết nối: Thiết kế ren trong hoặc ren ngoài ở 2 đầu van để bắt chặt vào đường ống.

Các Loại van một chiều DN15 Phổ Biến

Tùy theo kết cấu nội bộ và chất liệu, van một chiều DN15 được chia thành các loại chính sau:

1. Phân Loại Theo Kết Cấu

• Van một chiều lò xo (Spring Check Valve): Dùng lực nén lò xo để đóng đĩa. Lắp đặt linh hoạt theo chiều đứng hoặc ngang, phản ứng đóng nhanh, chống búa nước cực tốt.

• Van một chiều lá lật (Swing Check Valve): Đĩa van lật quanh trục bản lề. Tổn thất áp suất thấp, lưu lượng đi qua lớn nhưng chỉ thích hợp cho đường ống nằm ngang.

• Van cối (Wafer Check Valve): Thiết kế dạng đĩa kẹp mỏng, tiết kiệm không gian, tối ưu cho môi trường áp lực cao.

• Van bi (Ball Check Valve): Sử dụng quả bi di chuyển trong buồng van, hạn chế tối đa nguy cơ kẹt rác, chuyên dùng cho nước thải, lưu chất đặc.

2. Phân Loại Theo Vật Liệu Chế Tạo

• Van Inox DN15 (SUS304/316): Kháng ăn mòn tuyệt đối, chịu nhiệt tốt, dùng cho hóa chất, thực phẩm, hơi nóng.

• Van Đồng DN15: Kháng khuẩn tốt, bền bỉ, giá thành hợp lý, phổ biến nhất trong hệ thống nước sinh hoạt.

• Van Nhựa DN15 (PVC/UPVC/PPR): Kháng hóa chất, axit, kiềm nhẹ, trọng lượng nhẹ, chống đóng cặn.

Bảng So Sánh Tổng Hợp Các Loại Van DN15

Thông Số Kỹ Thuật van một chiều DN15

Khi mua sắm thiết bị, bạn cần đối chiếu kỹ các thông số chuẩn từ nhà sản xuất:

• Kích cỡ: DN15 - 1/2 inch (Phi 21 mm).

• Cấp áp suất (PN): PN10, PN16, PN25, PN40.

• Dải nhiệt độ làm việc: -10°C đến 80°C (Van nhựa/đồng), -20°C đến 180°C (Van Inox gioăng PTFE).

• Kiểu kết nối: Ren trong BSPT/NPT, Mặt bích, Socket, Clamp phòng sạch.

• Tiêu chuẩn sản xuất: BS 21, DIN 2999, ANSI B1.20.1, JIS B0203.

Tại Sao van một chiều DN15 Chỉ Cho Dòng Chảy Đi Một Chiều?

Bản chất của khả năng chặn dòng ngược ở van một chiều DN15 nằm ở bài toán chênh lệch áp suất và lực cơ học định hướng:

Ví dụ thực tế: Trong hệ thống máy bơm nước gia đình, khi ngắt bơm, cột nước cao hàng chục mét phía trên tháp dội ngược lại. Van một chiều DN15 lập tức đóng kín, chịu toàn bộ lực nén này, bảo vệ cánh máy bơm không bị quay ngược gây gãy trục hay cháy động cơ.

So Sánh van một chiều DN15 Với Các Loại Van Khác

van một chiều DN15 Được Sử Dụng Ở Đâu?

Nhờ kích thước tiêu chuẩn nhỏ gọn, thiết bị này xuất hiện ở hầu hết các hạ tầng kỹ thuật:

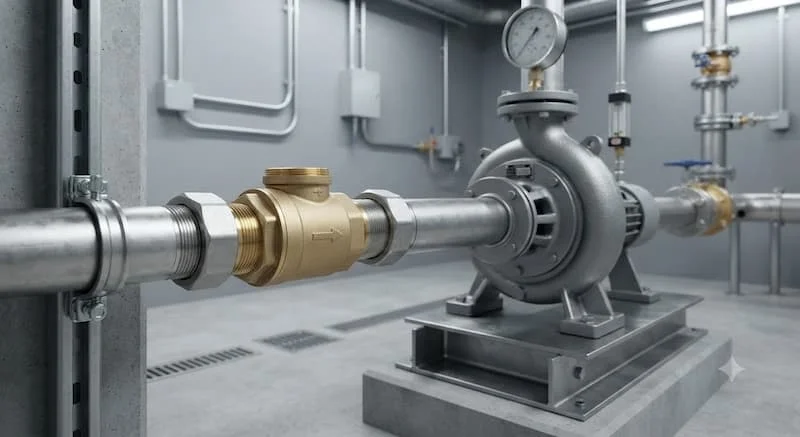

• Hệ thống máy bơm nước: Đặt ngay đầu xả của máy bơm để tránh búa nước dội về.

• Hệ thống lọc nước RO: Ngăn nước tinh khiết đã lọc chảy ngược lại lõi lọc khi dừng máy.

• Đường ống khí nén & HVAC: Giữ áp suất khí nén cố định trong bình tích áp, bảo vệ máy nén.

• Hệ thống hơi nóng (Boiler): Ngăn hơi quá nhiệt hoặc nước ngưng tụ dội ngược gây hỏng van điều khiển.

• Nhà máy thực phẩm, hóa chất: Sử dụng dòng van inox vi sinh DN15 để kiểm soát lưu chất ăn mòn, đảm bảo vệ sinh.

• Chung cư & Hệ thống PCCC: Giữ áp lực đường ống nước sinh hoạt và nước cứu hỏa luôn ở trạng thái sẵn sàng.

Những Sai Lầm Thường Gặp Khi Sử Dụng van một chiều DN15

1. Lắp ngược chiều mũi tên: Mỗi van đều có ký hiệu mũi tên chỉ chiều dòng chảy. Lắp ngược sẽ khiến van chặn đứng dòng chảy, làm cháy máy bơm.

2. Chọn sai vật liệu môi chất: Dùng van đồng cho môi trường hóa chất ăn mòn hay vặn van nhựa vào đường ống hơi nóng 100°C làm biến dạng van.

3. Chọn sai cấp áp lực PN: Sử dụng van PN10 cho đường ống có áp suất vọt lên PN16 gây nứt vỡ thân van.

4. Bỏ qua công tác vệ sinh: Cặn bẩn, phôi sắt bám vào đĩa van làm hở đế van, gây hiện tượng rò rỉ dòng chảy ngược.

5. Lắp van lá lật ở vị trí thẳng đứng dòng đi xuống: Khiến đĩa van không thể đóng kín do lực hấp dẫn kéo đĩa van luôn ở trạng thái mở.

Hướng Dẫn Lựa Chọn van một chiều DN15 Phù Hợp

Kỹ sư và người mua hàng nên kiểm tra kỹ checklist 8 tiêu chí sau trước khi đặt mua:

• Xác định lưu chất sử dụng (Nước sạch, Nước thải, Hóa chất, Hơi nóng hay Khí nén).

• Kiểm tra áp suất vận hành tối đa ($PN10, PN16, PN25$).

• Kiểm tra nhiệt độ làm việc của hệ thống.

• Chọn loại kết nối phù hợp (Ren BSP/NPT hay Mặt bích).

• Lựa chọn vật liệu phù hợp (Đồng, Inox 304/316, Nhựa).

• Kiểm tra không gian lắp đặt (Ngang hay Đứng để chọn van lò xo hay lá lật).

• Ưu tiên thương hiệu uy tín có nguồn gốc rõ ràng.

• Cân đối ngân sách đầu tư ban đầu và tuổi thọ thiết bị.

Cách Lắp Đặt Và Bảo Trì van một chiều DN15

Quy Trình Lắp Đặt Chuẩn 5 Bước

1. Chuẩn bị & Vệ sinh: Vệ sinh sạch phoi sắt, bụi bẩn ở đầu ren ống và buồng van.

2. Quấn băng tan (Băng cao su non): Quấn từ 10 - 15 vòng quanh ren ngoài để chống rò rỉ.

3. Xác định hướng: Quan sát mũi tên đúc nổi trên thân van, đảm bảo hướng mũi tên trùng với chiều đi của nước/khí.

4. Siết ren đúng lực: Dùng mỏ lết siết nhẹ nhàng, tránh dùng lực quá mạnh làm nứt nát phần ren đúc.

5. Chạy thử & Kiểm tra: Mở bơm chạy thử, kiểm tra xem van có đóng kín khi ngắt bơm hay không.

Lưu Ý Bảo Trì

Nên tháo nắp van kiểm tra vệ sinh lò xo, đĩa van định kỳ 6 - 12 tháng/lần. Nếu thấy gioăng làm kín bị lão hóa, chai cứng thì cần thay mới để tránh hiện tượng van bị rò rỉ.

Câu Hỏi Thường Gặp Phổ Biến

Check Valve DN15 bằng bao nhiêu inch?

Check valve DN15 tương đương với kích thước 1/2 inch (hoặc gọi là phi 21 mm theo cách gọi đường ống dân dụng tại Việt Nam).

Check Valve DN15 dùng cho nước nóng được không?

Có. Tuy nhiên bạn phải chọn các dòng van đúc bằng đồng thau hoặc Inox 304/316 có gioăng chịu nhiệt PTFE (chịu nhiệt lên tới 180°C). Tránh dùng van nhựa UPVC thông thường.

Nên chọn van một chiều DN15 bằng đồng hay inox?

Với hệ thống nước sạch dân dụng, van đồng là sự lựa chọn tối ưu chi phí. Ngược lại, nếu dùng cho hóa chất, môi trường biển, nước thải hoặc thực phẩm, van inox là bắt buộc.

Check Valve DN15 có dùng cho khí nén không?

Có. Dòng van một chiều lò xo DN15 (Spring Check Valve) được dùng rất phổ biến trong các đầu xả máy nén khí để giữ áp suất ổn định.

Kết Luận

Có thể thấy, van một chiều DN15 là thiết bị nhỏ gọn nhưng giữ vai trò vô cùng yếu tố trong việc duy trì sự an toàn, ổn định và kéo dài tuổi thọ cho toàn bộ hệ thống đường ống. Lựa chọn đúng chủng loại, đúng thông số kỹ thuật ngay từ đầu sẽ giúp bạn tiết kiệm tối đa chi phí sửa chữa và tránh được những sự cố gián đoạn vận hành không đáng có.

Nếu bạn đang tìm kiếm giải pháp van một chiều DN15 chính hãng, đầy đủ chứng chỉ CO/CQ với mức giá cạnh tranh nhất, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để được tư vấn tận tình, nhận báo giá chi tiết và hỗ trợ giao hàng toàn quốc đối với check valve dn15.
