B16 5 Flange Là Gì? Tiêu Chuẩn Kỹ Thuật Và Hướng Dẫn Lựa Chọn Chuẩn ANSI

Trong ngành công nghiệp cơ khí và xây dựng đường ống, việc đảm bảo tính đồng nhất và an toàn cho các mối nối là yếu tố sống còn. B16.5 Flange chính là "ngôn ngữ chung" toàn cầu, giúp các kỹ sư kết nối hệ thống một cách chính xác nhất. Được thiết kế theo quy chuẩn khắt khe của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ, loại mặt bích này không chỉ đơn thuần là một phụ kiện, mà là cam kết về độ bền và khả năng chịu tải cực hạn. Dù bạn đang làm việc trong ngành dầu khí, xử lý nước hay HVAC, việc hiểu sâu về B16.5 Flange sẽ giúp bạn tối ưu hóa hệ thống, ngăn ngừa rò rỉ và tiết kiệm chi phí bảo trì dài hạn.

B16 5 flange là gì? Định nghĩa và tầm quan trọng của tiêu chuẩn ANSI

B16.5 Flange là loại mặt bích được thiết kế, sản xuất và kiểm định theo tiêu chuẩn ASME/ANSI B16.5. Đây là tiêu chuẩn kỹ thuật phổ biến nhất thế giới quy định chi tiết về kích thước, vật liệu, áp suất, nhiệt độ và phương pháp thử nghiệm cho các loại mặt bích dùng trong hệ thống đường ống.

Ý nghĩa cốt lõi của tiêu chuẩn này bao gồm:

• ANSI (American National Standards Institute): Viện Tiêu chuẩn Quốc gia Hoa Kỳ, cơ quan thiết lập các quy chuẩn kỹ thuật chính thống.

• B16.5: Phân mục cụ thể dành cho mặt bích ống có kích thước từ 1/2 inch đến 24 inch.

Việc tuân thủ B16.5 Flange đảm bảo rằng một mặt bích sản xuất tại Mỹ có thể khớp hoàn toàn với một thiết bị sản xuất tại Việt Nam hoặc bất kỳ quốc gia nào khác, miễn là chúng cùng áp dụng tiêu chuẩn này. Nó tạo ra sự đồng bộ tuyệt đối cho chuỗi cung ứng công nghiệp toàn cầu.

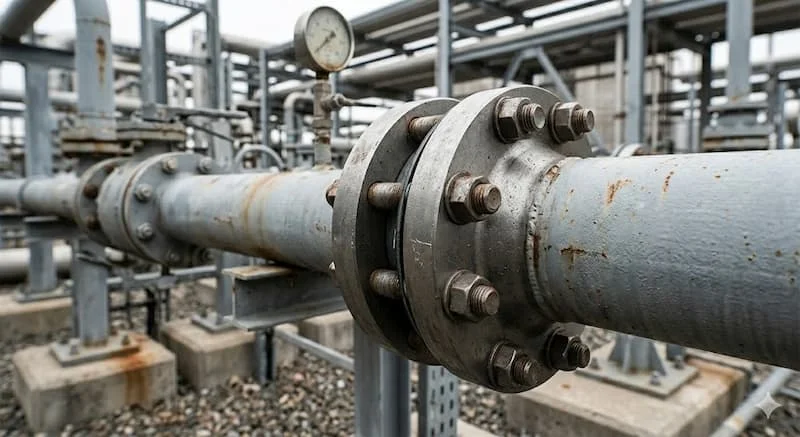

Nguyên lý hoạt động của flange trong kết nối công nghiệp

Nguyên lý hoạt động của B16.5 Flange dựa trên cơ chế nén cơ học tạo độ kín khít tuyệt đối. Khác với mối nối hàn chết trực tiếp, mặt bích cho phép hệ thống có tính linh hoạt cao, dễ dàng tháo rời để vệ sinh hoặc bảo trì.

Cấu tạo và cơ chế vận hành:

1. Cặp mặt bích (Flange pair): Hai mặt bích được lắp đối xứng tại đầu hai đoạn ống.

2. Gioăng làm kín (Gasket): Được đặt ở giữa bề mặt tiếp xúc của hai mặt bích.

3. Lực siết Bulong: Khi siết chặt hệ thống bulong đai ốc, lực nén cực lớn sẽ ép chặt gioăng vào bề mặt bích, lấp đầy các rãnh li ti và ngăn chặn lưu chất rò rỉ ra ngoài.

Sự an toàn của toàn bộ hệ thống phụ thuộc vào sự tương thích giữa cấp áp suất (Class) của bích và lực siết bulong. Nếu chọn đúng B16.5 Flange, bạn đang sở hữu một mối nối có khả năng chịu được sự rung động và biến thiên nhiệt độ liên tục mà không làm suy giảm hiệu năng.

Phân tích chuyên sâu: Các loại flange theo tiêu chuẩn ANSI B16.5

Tiêu chuẩn B16.5 định nghĩa nhiều kiểu dáng mặt bích để phù hợp với từng môi trường áp lực và phương pháp thi công khác nhau:

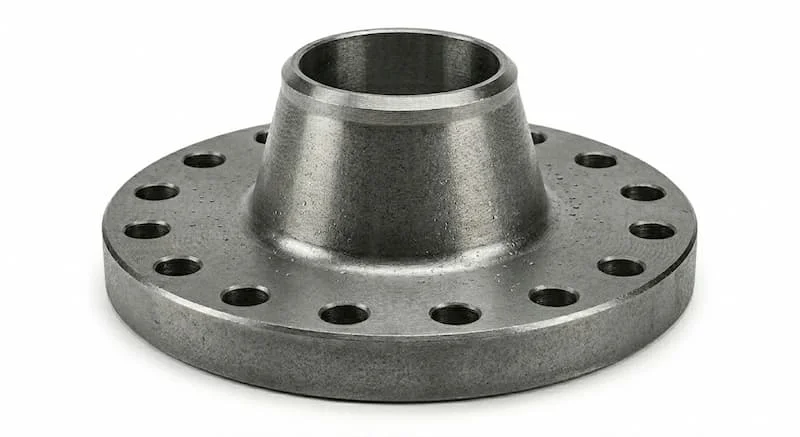

• Weld Neck Flange (Bích cổ hàn): Có phần cổ dài để hàn đối đầu với ống. Đây là loại chịu áp suất cao và nhiệt độ cực hạn tốt nhất nhờ khả năng phân bổ ứng suất đều.

• Slip-on Flange (Bích hàn trượt): Ống được lồng vào bên trong lỗ bích và hàn cả hai mặt. Ưu điểm là dễ lắp đặt, căn chỉnh và chi phí thấp, phù hợp cho áp suất trung bình.

• Blind Flange (Bích mù): Không có lỗ ở tâm, dùng để chặn hoàn toàn dòng chảy tại cuối đường ống hoặc các họng chờ.

• Threaded Flange (Bích ren): Kết nối bằng ren, không cần hàn. Thường dùng cho các hệ thống nhỏ hoặc khu vực dễ cháy nổ cấm lửa hàn.

• Socket Weld Flange: Có lỗ bậc để đút ống vào và hàn phía ngoài, thường dùng cho ống có kích thước nhỏ nhưng áp suất cao.

Insight chuyên gia: Trong các hệ thống dầu khí yêu cầu độ an toàn cao nhất, bích Weld Neck luôn là lựa chọn ưu tiên. Trong khi đó, Slip-on lại chiếm ưu thế trong các hệ thống xử lý nước nhờ tính kinh tế.

Thông số kỹ thuật cốt lõi trong tiêu chuẩn B16.5

Việc nắm vững thông số kỹ thuật là điều kiện bắt buộc để tránh mua sai hàng. B16.5 Flange quy định các dải thông số sau:

• Dải kích thước (Size): Từ 1/2" đến 24". (Các kích thước lớn hơn 24" sẽ áp dụng tiêu chuẩn B16.47).

• Cấp áp suất (Pressure Class): Gồm 150, 300, 400, 600, 900, 1500 và 2500. Class càng cao, mặt bích càng dày và số lỗ bulong càng nhiều.

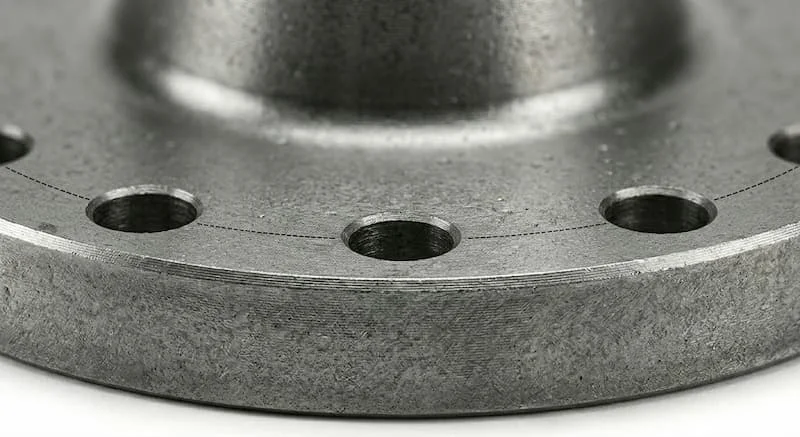

• PCD (Pitch Circle Diameter): Khoảng cách tâm giữa các lỗ bulong đối diện. Đây là thông số quyết định việc hai mặt bích có lắp khớp nhau hay không.

• Đường kính ngoài và số lỗ bulong: Phải tương thích tuyệt đối với các thiết bị như van, bơm đi kèm.

Lưu ý: Độ dày của B16.5 Flange sẽ tăng lên đáng kể khi cấp áp suất tăng từ Class 150 lên Class 600, nhằm đảm bảo vật liệu không bị biến dạng dưới áp lực tĩnh của lưu chất.

So sánh ANSI B16.5 với tiêu chuẩn DIN và JIS

Một sai lầm phổ biến là cố gắng lắp mặt bích tiêu chuẩn Mỹ vào hệ thống tiêu chuẩn Nhật hoặc Đức. Điều này là không thể vì:

Insight: Dù cùng kích thước ống, nhưng khoảng cách tâm lỗ (PCD) và độ dày của B16.5 Flange hoàn toàn khác biệt so với bích JIS hay DIN. Tuyệt đối không dùng lẫn các tiêu chuẩn này trong một mối nối mặt bích vì sẽ gây rò rỉ và mất an toàn nghiêm trọng.

Ứng dụng thực tế: Khi nào nên dùng flange B16.5?

Mặt bích tiêu chuẩn Mỹ B16.5 Flange thường được ưu tiên trong các dự án có vốn đầu tư nước ngoài hoặc yêu cầu kỹ thuật cao:

• Ngành Dầu khí & Hóa chất: Nơi áp suất và nhiệt độ biến thiên cực mạnh.

• Hệ thống xử lý nước sạch & Nước thải: Đặc biệt là các trạm bơm có công suất lớn.

• Ngành HVAC (Nhiệt lạnh): Trong các tòa nhà cao tầng và trung tâm dữ liệu.

• Nhà máy nhiệt điện: Dùng cho các đường ống hơi nước áp suất cao.

Sai lầm chết người khi chọn và lắp đặt flange B16.5

Việc chủ quan trong khâu lựa chọn có thể dẫn đến hậu quả khôn lường:

1. Nhầm lẫn Class áp suất: Dùng bích Class 150 cho hệ thống yêu cầu áp suất Class 300 sẽ dẫn đến tình trạng vỡ bích hoặc nổ bulong.

2. Nhầm size ống: Không phân biệt được đường kính trong (ID) và đường kính ngoài (OD) của các tiêu chuẩn ống dẫn đi kèm.

3. Không kiểm tra tiêu chuẩn vật liệu: Dùng bích thép carbon cho môi trường hóa chất ăn mòn thay vì bích inox 316.

Hậu quả: Không chỉ dừng lại ở rò rỉ lưu chất gây lãng phí, nó còn tiềm ẩn rủi ro nổ đường ống, gây thiệt hại về người và tài sản.

Checklist cách chọn flange theo tiêu chuẩn ANSI B16.5 chuẩn nhất

Để đảm bảo chọn đúng loại b16 5 flange ngay từ lần đầu, hãy thực hiện kiểm tra 5 bước sau:

• Xác định size: Ống của bạn là bao nhiêu inch? (Ví dụ: 2", 4", 10"...).

• Chọn Pressure Class: Áp suất vận hành thực tế là bao nhiêu bar/psi? (Chọn Class 150, 300, 600...).

• Chọn loại Flange: Bạn cần bích rỗng (Slip-on), bích có cổ (Weld Neck) hay bích bịt (Blind)?

• Kiểm tra vật liệu: Thép A105, Inox 304, hay Inox 316?

• Đối chiếu tiêu chuẩn: Chắc chắn là tiêu chuẩn ANSI B16.5 để khớp với van/bơm hiện có.

Lưu ý sống còn khi lắp đặt mặt bích

• Siết bulong đối xứng: Luôn siết theo hình sao để lực nén lên gioăng được phân bổ đều, tránh vênh bích.

• Dùng gioăng (Gasket) phù hợp: Môi trường hóa chất cần gioăng PTFE, nhiệt độ cao cần gioăng Graphite hoặc xoắn thép.

• Kiểm tra rò rỉ: Sau khi lắp đặt, phải thử áp hệ thống để xác định độ kín trước khi đưa vào vận hành chính thức.

Giải đáp thắc mắc thường gặp (FAQ)

❓ ANSI B16.5 là gì?

Đó là tiêu chuẩn quy định về kích thước và áp suất của mặt bích thép tại Mỹ, áp dụng cho kích thước lên tới 24 inch.

❓ Class 150 nghĩa là gì?

Đây là định danh cấp áp suất. Class 150 chịu được áp suất khoảng 20 bar ở nhiệt độ thường. Class càng cao khả năng chịu áp càng lớn.

❓ Có dùng B16 5 Flange với bích DIN được không?

Không. Chúng khác nhau về khoảng cách lỗ bulong và độ dày, không thể lắp khớp với nhau.

❓ Tiêu chuẩn này áp dụng cho size lớn nhất là bao nhiêu?

Tiêu chuẩn B16.5 áp dụng cho kích thước từ 1/2 inch đến tối đa 24 inch.

Kết luận

B16 5 flange là giải pháp kết nối đường ống tin cậy bậc nhất hiện nay nhờ tính chuẩn hóa cao và khả năng chịu tải vượt trội. Việc hiểu rõ các cấp áp suất (Class) và kiểu dáng mặt bích không chỉ giúp bạn xây dựng hệ thống an toàn mà còn khẳng định sự chuyên nghiệp trong khâu kỹ thuật. Hãy luôn ưu tiên các sản phẩm đạt chuẩn ANSI B16.5 để đảm bảo công trình của bạn vận hành bền bỉ theo thời gian.
