Flange 8 Holes Là Gì? Thông Số Kỹ Thuật Và Cách Lựa Chọn Chuẩn Tiêu Chuẩn

Trong kỹ thuật lắp đặt đường ống công nghiệp, mặt bích (flange) đóng vai trò là "mắt xích" kết nối then chốt. Trong số các loại quy cách mặt bích, flange 8 holes (mặt bích 8 lỗ) là một trong những dòng sản phẩm phổ biến nhất, xuất hiện dày đặc trong các hệ thống cấp thoát nước, HVAC và dầu khí. Tuy nhiên, việc hiểu sai về tiêu chuẩn lỗ hoặc khoảng cách tâm lỗ có thể dẫn đến những sai sót nghiêm trọng trong lắp đặt. Bài viết này sẽ phân tích chi tiết về Mặt bích 8 lỗ, giúp bạn có cái nhìn chuyên sâu để lựa chọn chính xác cho dự án của mình.

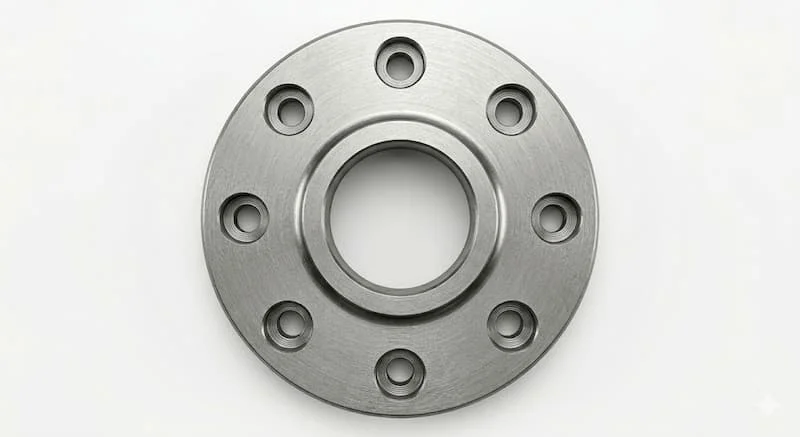

Flange 8 holes là gì? Định nghĩa và đặc điểm cấu tạo

Mặt bích 8 lỗ là loại mặt bích được thiết kế với chính xác 8 lỗ bu lông được bố trí đều nhau trên một vòng tròn đồng tâm (gọi là vòng tròn tâm lỗ). Phụ kiện này được sử dụng để liên kết các đoạn ống với nhau, hoặc kết nối ống với van, máy bơm và các thiết bị ngoại vi khác bằng bu lông và đai ốc.

Đặc điểm cấu tạo cơ bản:

• 8 lỗ bu lông: Được gia công chính xác bằng máy CNC để đảm bảo sự đồng nhất.

• Phân bố đối xứng: Các lỗ được chia đều một góc 45 độ quanh tâm mặt bích.

• Lực siết đồng đều: Thiết kế 8 lỗ giúp phân bổ lực ép lên gioăng làm kín tốt hơn hẳn so với loại 4 lỗ, giảm thiểu nguy cơ rò rỉ tại các điểm tiếp giáp.

Việc sử dụng Mặt bích 8 lỗ thường bắt đầu từ các kích thước đường ống trung bình, nơi áp suất dòng chảy yêu cầu một sự liên kết chặt chẽ và ổn định hơn để đảm bảo an toàn cho toàn bộ hệ thống.

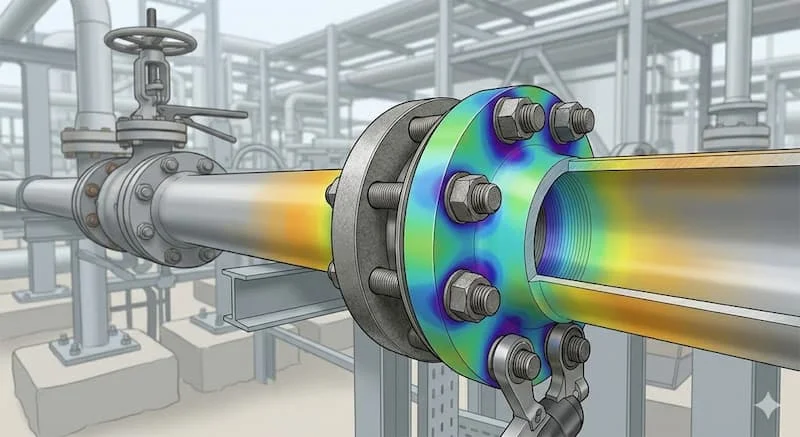

Nguyên lý hoạt động của mặt bích: Sự kết hợp giữa lực nén và độ kín

Nguyên lý hoạt động của Mặt bích 8 lỗ dựa trên việc chuyển đổi lực siết của bu lông thành lực ép cơ học lên bề mặt làm kín. Khi 8 bu lông được siết chặt theo đúng quy trình kỹ thuật, chúng sẽ kéo hai mặt bích lại gần nhau, ép chặt lớp gioăng (gasket) nằm ở giữa.

Tại sao số lượng 8 lỗ lại quan trọng?

• Phân bổ tải trọng đều: Với 8 điểm siết, áp lực được dàn trải đều khắp bề mặt tiếp xúc của mặt bích, ngăn ngừa hiện tượng vênh hoặc hở tại các khoảng cách giữa hai lỗ bu lông.

• Tăng cường độ kín: Khoảng cách giữa các lỗ bu lông ngắn hơn giúp giữ cho gioăng làm kín luôn ở trạng thái bị nén chặt nhất, ngay cả khi dòng lưu chất bên trong có sự biến động về áp suất hoặc nhiệt độ.

• Độ ổn định cao: Trong môi trường rung động, hệ thống 8 điểm neo giữ mang lại sự chắc chắn vượt trội so với các loại mặt bích có ít lỗ hơn.

Mặt bích 8 lỗ thuộc tiêu chuẩn nào?

Số lượng lỗ trên mặt bích không phải là lựa chọn ngẫu nhiên mà được quy định nghiêm ngặt bởi các tiêu chuẩn quốc tế như ANSI (ASME), DIN, JIS hoặc BS.

Thông thường, số lượng 8 lỗ bu lông sẽ xuất hiện dựa trên sự kết hợp giữa đường kính danh nghĩa (DN) và cấp áp suất (PN/Class):

• Tiêu chuẩn ANSI (Mỹ): Các kích thước từ 3 inch đến 8 inch (Class 150) thường sử dụng 8 lỗ.

• Tiêu chuẩn JIS (Nhật Bản): Đối với tiêu chuẩn JIS 10K, các size từ DN80, DN100 đến DN150 thường có thiết kế 8 lỗ.

• Tiêu chuẩn DIN (Đức/Châu Âu): Các size từ DN80 đến DN150 (PN10/PN16) cũng mặc định sử dụng quy cách 8 lỗ bu lông.

Insight chuyên gia: Số lượng lỗ bu lông tỉ lệ thuận với đường kính ống và áp suất làm việc. Một mặt bích DN100 tiêu chuẩn ANSI Class 150 sẽ có 8 lỗ, nhưng nếu nâng cấp lên Class 600 để chịu áp suất cao hơn, số lỗ có thể tăng lên 12 hoặc nhiều hơn để đảm bảo khả năng chịu tải.

Thông số kỹ thuật của Mặt bích 8 lỗ bạn cần nắm rõ

Khi chọn mua hoặc thiết kế, thông số quan trọng nhất của Mặt bích 8 lỗ không chỉ là số lượng lỗ, mà là khoảng cách giữa chúng.

Các thông số cốt lõi bao gồm:

• Đường kính ngoài (OD): Kích thước phủ bì của mặt bích.

• Bolt Circle Diameter (BCD/PCD): Đường kính vòng tròn đi qua tâm của 8 lỗ bu lông. Đây là thông số quan trọng nhất để lắp khớp.

• Kích thước lỗ (Hole Diameter): Thường lớn hơn đường kính bu lông từ 2-3mm để dễ dàng xỏ bu lông qua.

Ví dụ thực tế: Một mặt bích DN100 tiêu chuẩn JIS 10K sẽ có 8 lỗ bu lông với BCD là 175mm. Nếu bạn vô tình mua nhầm mặt bích DN100 nhưng theo tiêu chuẩn ANSI (BCD là 190.5mm), bạn sẽ hoàn toàn không thể lắp đặt được dù cả hai đều có 8 lỗ.

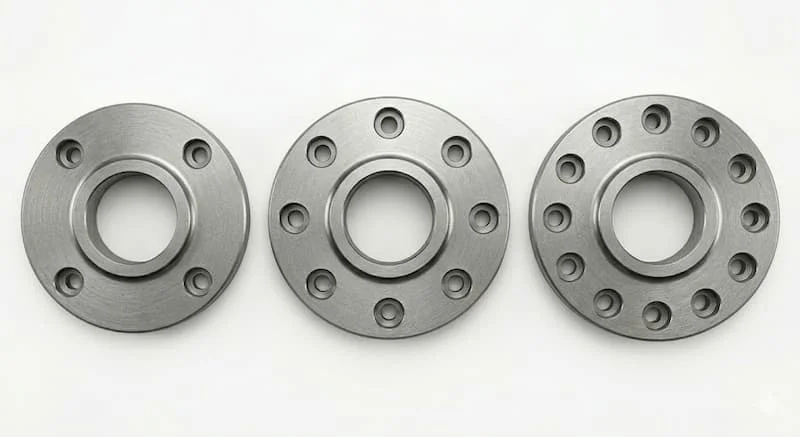

So sánh flange 4 – 8 – 12 holes: Khi nào số lượng lỗ lên ngôi?

Số lượng lỗ bu lông phản ánh khả năng chịu tải và phân phối áp suất của mối nối:

Insight: Số lượng lỗ càng nhiều, lực siết càng đồng đều. Mặt bích 8 lỗ được coi là "điểm ngọt" (sweet spot) trong kỹ thuật, cung cấp sự cân bằng hoàn hảo giữa độ an toàn và chi phí nhân công lắp đặt cho các hệ thống công nghiệp phổ thông.

Tại sao Mặt bích 8 lỗ lại cực kỳ phổ biến?

Sự phổ biến của Mặt bích 8 lỗ đến từ khả năng cân bằng ưu việt giữa chi phí và hiệu suất vận hành.

• Tối ưu chi phí: So với mặt bích 12 lỗ, loại 8 lỗ giúp tiết kiệm chi phí bu lông, gioăng và thời gian thi công mà vẫn đảm bảo độ kín cần thiết cho các hệ thống nước, khí nén.

• Khả năng chịu áp đa dạng: Với 8 điểm kết nối, mặt bích này dễ dàng đạt được các chứng chỉ áp suất thông dụng như PN10, PN16 hay Class 150.

• Dải kích thước rộng: Hầu hết các đường ống trục chính trong tòa nhà và nhà máy (DN80 - DN150) đều sử dụng quy cách này, tạo nên một hệ sinh thái phụ kiện đồng bộ và dễ tìm kiếm.

Ứng dụng thực tế: Khi nào nên dùng Mặt bích 8 lỗ?

Bạn sẽ bắt gặp Mặt bích 8 lỗ trong các kịch bản thực tế như:

• Hệ thống cấp thoát nước: Các trạm bơm trung chuyển, đường ống nước sạch đô thị.

• Hệ thống HVAC: Kết nối các đường ống Chiller, ống dẫn nước ngưng trong tòa nhà cao tầng.

• Công nghiệp nhẹ: Nhà máy thực phẩm, dệt may, nơi áp suất làm việc thường ở mức trung bình.

• Hệ thống PCCC: Các cụm van báo động, đường ống trục chính dẫn nước chữa cháy.

Sai lầm phổ biến khi lựa chọn và hậu quả đáng tiếc

Việc lựa chọn flange 8 holes sai quy cách là nguyên nhân hàng đầu dẫn đến rò rỉ và hỏng hóc hệ thống:

1. Nhầm lẫn giữa ANSI và JIS: Dù cùng là bích 8 lỗ cho ống 4 inch, nhưng bước lỗ của hai tiêu chuẩn này khác nhau hoàn toàn.

2. Sai khoảng cách lỗ (BCD): Chỉ cần lệch vài mm, bu lông sẽ không thể xuyên qua hai mặt bích đối diện.

3. Không kiểm tra áp suất định mức: Dùng bích 8 lỗ PN10 cho hệ thống PN16 có thể gây biến dạng mặt bích hoặc nổ gioăng.

Hậu quả: Rò rỉ lưu chất gây thất thoát tài sản, dừng hoạt động toàn hệ thống để sửa chữa và thậm chí gây tai nạn nếu lưu chất là khí nén hoặc hóa chất.

Checklist cách chọn flange 8 holes chuẩn chuyên gia

Để đảm bảo chọn đúng mặt bích ngay từ lần đầu, hãy tuân thủ checklist sau:

• Xác định đường kính (DN): Ống của bạn là DN80, DN100 hay DN150?

• Xác định tiêu chuẩn: Hệ thống đang chạy theo tiêu chuẩn nào (JIS, ANSI, DIN)?

• Kiểm tra số lỗ: Chắc chắn là quy cách 8 lỗ.

• Kiểm tra BCD/PCD: Đối chiếu thông số vòng tâm lỗ với thiết bị hiện có (van, bơm).

• Chọn vật liệu: Thép carbon cho nước, Inox cho môi trường ăn mòn, hoặc Nhựa cho hóa chất.

Lưu ý sống còn khi lắp đặt mặt bích 8 lỗ

Lắp đặt đúng kỹ thuật giúp kéo dài tuổi thọ mối nối:

• Siết bu lông theo hình sao: Luôn siết các cặp bu lông đối diện nhau để mặt bích được kéo sát vào nhau một cách cân bằng.

• Sử dụng gioăng phù hợp: Gioăng cao su cho nước lạnh, gioăng chì hoặc PTFE cho môi trường nhiệt độ cao/hóa chất.

• Kiểm tra độ phẳng: Đảm bảo hai mặt bích song song, không siết lệch gây căng thẳng lên cổ ống và bu lông.

FAQ - Giải đáp thắc mắc về flange 8 holes

1.Flange 8 holes thường dùng cho kích thước ống bao nhiêu?

Trả lời: Phổ biến nhất cho các size từ DN80 (3 inch) đến DN150 (6 inch).

2.Có thể thay mặt bích 8 lỗ bằng loại 4 lỗ không?

Trả lời: Không. Vì khoảng cách lỗ và tiêu chuẩn BCD của hai loại này hoàn toàn khác nhau, bu lông sẽ không khớp.

3.Mặt bích 8 lỗ có chịu được áp suất cao không?

Trả lời: Có, tùy thuộc vào vật liệu và tiêu chuẩn. Thông thường nó chịu tốt mức PN16 hoặc Class 150.

4.Làm sao để biết khoảng cách lỗ có đúng không?

Trả lời: Bạn cần dùng thước kẹp đo khoảng cách từ tâm lỗ này sang tâm lỗ đối diện đi qua tâm mặt bích (thông số BCD).

Kết luận

Flange 8 holes là một phụ kiện tiêu chuẩn, đóng vai trò quan trọng trong việc đảm bảo sự vận hành bền bỉ của hệ thống đường ống. Việc hiểu rõ sự khác biệt giữa các tiêu chuẩn (JIS, ANSI, DIN) và nắm vững thông số BCD là chìa khóa để bạn tránh được những lãng phí không đáng có và rủi ro rò rỉ. Hãy luôn ưu tiên các sản phẩm có đầy đủ chứng chỉ kỹ thuật để bảo vệ công trình của mình.
