Ống DN150 Là Gì? Thông Số Kỹ Thuật Và Ứng Dụng Trong Công Nghiệp

Trong ngành vật tư đường ống, việc lựa chọn đúng kích thước không chỉ đảm bảo hiệu suất vận hành mà còn quyết định sự an toàn của toàn bộ công trình. Ống DN 150 là một trong những kích thước "quốc dân" xuất hiện trong hầu hết các hệ thống hạ tầng từ dân dụng đến công nghiệp nặng. Tuy nhiên, sự nhầm lẫn giữa đường kính danh nghĩa (DN) và đường kính thực tế (OD) vẫn thường xuyên xảy ra, dẫn đến những sai sót đáng tiếc trong khâu thiết kế và lắp đặt. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ chuyên gia về ống DN 150, giúp bạn nắm vững thông số kỹ thuật và cách lựa chọn tối ưu nhất.

Ống DN150 là gì? Định nghĩa chuẩn kỹ thuật

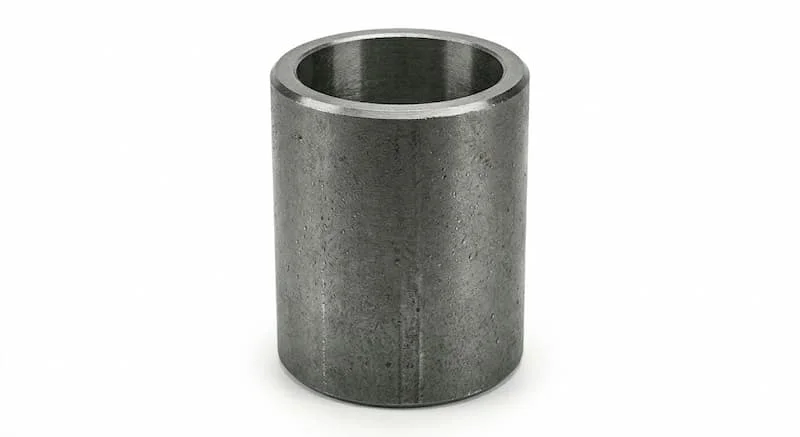

Ống DN 150 là loại ống có đường kính danh nghĩa được quy ước là 150. Trong hệ tiêu chuẩn quốc tế, DN (Diameter Nominal) là con số định danh dùng để phân loại kích thước ống và phụ kiện. Đối với hệ Inch, ống DN 150 tương đương với kích thước 6 inch.

Tại Việt Nam, đây là kích thước tiêu chuẩn cho các đường ống trục chính nhờ khả năng tải lưu lượng lớn. Tuy nhiên, một lưu ý sống còn là DN không phải là đường kính thực tế của ống. Con số 150 chỉ mang tính quy ước giúp các kỹ sư lựa chọn phụ kiện (như mặt bích, van) có cùng ký hiệu DN để đảm bảo tính lắp lẫn. Đường kính ngoài thực tế (OD) của ống DN 150 sẽ có giá trị lớn hơn 150mm (thường là 168.3mm), đây là thông số bạn bắt buộc phải kiểm tra khi tính toán không gian lắp đặt.

Nguyên lý vận hành và cấu tạo đặc thù của ống DN 150

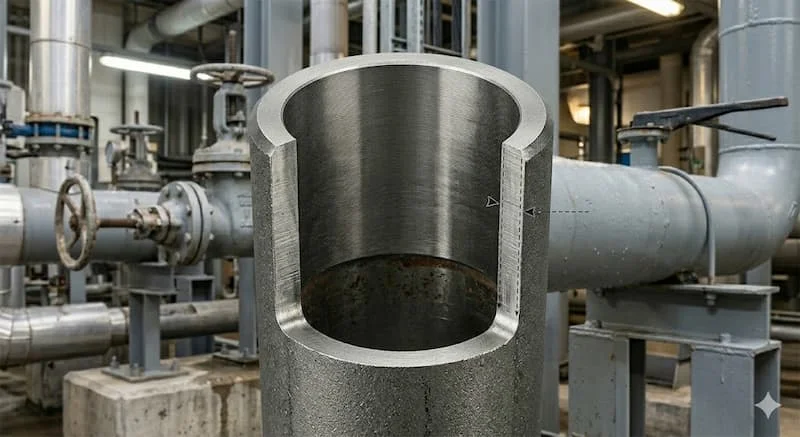

Về cấu tạo, ống DN 150 được thiết kế theo dạng hình trụ rỗng, có thành ống dày và chắc chắn để chịu được áp suất từ lưu chất bên trong. Cấu tạo chi tiết bao gồm:

• Thành ống: Quyết định khả năng chịu lực tác động từ bên ngoài và áp suất tĩnh bên trong.

• Độ dày (Schedule - SCH): Là thông số thể hiện độ dày của thành ống, ảnh hưởng trực tiếp đến khả năng chịu áp.

Nguyên lý hoạt động của ống rất đơn giản: Đóng vai trò là kênh dẫn lưu chất (nước, khí nén, hóa chất, dầu) từ điểm cấp đến điểm tiêu thụ. Việc sử dụng ống DN 150 giúp tối ưu hóa lưu lượng, giảm ma sát dòng chảy so với các ống nhỏ hơn, từ đó duy trì áp suất ổn định cho toàn hệ thống. Nếu tiết diện ống không đủ lớn, áp suất sẽ tăng vọt gây nguy hiểm, ngược lại ống quá lớn sẽ gây lãng phí chi phí đầu tư.

Các loại ống DN 150 phổ biến trên thị trường

Tùy vào tính chất của lưu chất và môi trường làm việc, ống DN 150 được chế tạo từ nhiều loại vật liệu khác nhau:

• Ống thép đen: Được sử dụng rộng rãi trong hệ thống dẫn dầu, khí hoặc nước nóng. Ưu điểm là khả năng chịu nhiệt và áp suất cực cao nhưng dễ bị oxy hóa nếu không có lớp bảo vệ.

• Ống thép mạ kẽm: Là loại ống thép được phủ lớp kẽm chống rỉ sét, thường dùng trong hệ thống PCCC và cấp thoát nước sinh hoạt.

• Ống inox (Thép không gỉ): Dùng trong môi trường hóa chất ăn mòn, thực phẩm hoặc y tế. Inox 304 và 316 là hai mác thép phổ biến nhất cho kích thước DN150.

• Ống nhựa (PVC, HDPE, PPR): Ưu điểm vượt trội là trọng lượng nhẹ, không bị ăn mòn điện hóa, dễ lắp đặt. Thường dùng trong hệ thống thoát nước hoặc tưới tiêu nông nghiệp.

So sánh nhanh: Nếu cần độ bền cơ học và chịu áp, hãy chọn Thép. Nếu ưu tiên chống ăn mòn và vệ sinh, hãy chọn Inox. Với ngân sách tiết kiệm và áp suất thấp, Nhựa là giải pháp tối ưu.

Thông số kỹ thuật chi tiết của ống DN 150

Để lựa chọn phụ kiện chính xác cho ống DN 150, bạn cần nắm lòng các thông số sau:

• Đường kính ngoài (OD): Theo tiêu chuẩn phổ biến nhất là ASTM, OD của ống DN 150 là 168.3 mm.

• Độ dày thành ống (Schedule): Được phân chia thành nhiều cấp độ như SCH10, SCH20, SCH40, SCH80...

• Tiêu chuẩn sản xuất: Các tiêu chuẩn như ASTM A106 (thép đúc), ASTM A53 (thép hàn), JIS G3452 (Nhật Bản) quy định chi tiết về thành phần hóa học và khả năng chịu tải.

Giải thích chuyên gia: Con số SCH càng lớn thì thành ống càng dày, đồng nghĩa với việc đường kính trong (ID) sẽ nhỏ lại nhưng khả năng chịu áp suất lại tăng lên đáng kể. Ví dụ, ống DN 150 SCH40 sẽ dày và nặng hơn nhiều so với SCH10.

So sánh DN150 với các kích thước lân cận

Việc đặt ống DN 150 trong tương quan với các kích thước khác giúp nhà thầu có cái nhìn tổng thể về hệ thống:

• DN100 (4 inch): Thường dùng cho các nhánh rẽ hoặc trục cấp nước tầng.

• DN150 (6 inch): Là "trục xương sống" cho các tòa nhà tầm trung hoặc nhà máy sản xuất.

• DN200 (8 inch): Dùng cho các trạm bơm chính hoặc đường ống dẫn nước thô từ nguồn.

Insight: Một sai lầm nhỏ khi nhầm lẫn giữa DN150 và DN125 có thể khiến bạn không thể lắp vừa mặt bích hoặc van, gây đình trệ toàn bộ quá trình thi công và phát sinh chi phí đổi trả vật tư.

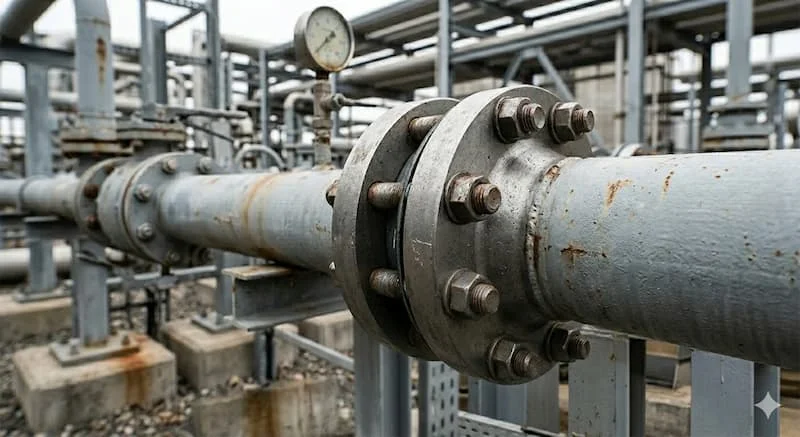

Ứng dụng thực tế của ống DN 150 trong đời sống

Kích thước 6 inch của ống DN 150 là lựa chọn hoàn hảo cho các mục đích:

• Hệ thống PCCC: Đây là kích thước tiêu chuẩn cho các đường ống dẫn nước chính (Main line) trong các tòa nhà cao tầng, đảm bảo cung cấp đủ lưu lượng cho các đầu phun sprinkler.

• Hệ thống cấp nước đô thị: Dẫn nước sạch từ nhà máy đến các khu dân cư.

• Ngành HVAC: Dùng làm ống dẫn nước lạnh cho hệ thống Chiller quy mô lớn.

• Công nghiệp: Dẫn hơi nóng (Steam) hoặc khí nén trong các dây chuyền sản xuất cơ khí, dệt may.

Sai lầm thường gặp khi chọn mua ống DN 150 và hậu quả

Đã có nhiều sự cố đáng tiếc xảy ra do chủ quan trong khâu chọn vật tư:

1. Nhầm lẫn DN với OD: Mua ống với ý nghĩ đường kính là 150mm, trong khi thực tế cần ống 168.3mm. Kết quả là phụ kiện không khớp.

2. Chọn sai SCH: Sử dụng ống quá mỏng (SCH10) cho hệ thống áp lực cao, dẫn đến nứt ống, nổ đường ống khi vận hành thử áp.

3. Bỏ qua tiêu chuẩn: Mua hàng không rõ nguồn gốc, không có chứng chỉ CO/CQ khiến ống nhanh chóng bị rò rỉ sau thời gian ngắn sử dụng.

Cách chọn ống DN 150 chuẩn (Checklist 5 bước)

Để sở hữu một hệ thống đường ống bền bỉ, hãy thực hiện theo checklist sau:

• Xác định DN: Chắc chắn hệ thống yêu cầu DN150 (6 inch).

• Kiểm tra OD: Đối chiếu đường kính ngoài thực tế 168.3 mm.

• Chọn Schedule: Dựa trên áp suất vận hành (Ví dụ: Hệ thống PCCC thường dùng SCH40).

• Chọn vật liệu: Inox cho hóa chất, Thép mạ kẽm cho nước/PCCC.

• Xác nhận tiêu chuẩn: Đảm bảo ống đạt chuẩn ASTM, JIS hoặc BS phù hợp với dự án.

Lưu ý khi lắp đặt ống DN 150

Quá trình thi công ống DN 150 đòi hỏi sự cẩn trọng cao độ:

• Kiểm tra đồng tâm: Đảm bảo hai đầu ống thẳng hàng tuyệt đối trước khi kết nối.

• Kỹ thuật hàn: Với ống thép, cần thực hiện vát mép và hàn đối đầu đúng quy trình để mối hàn ngấu sâu.

• Thử áp lực: Sau khi hoàn thiện, bắt buộc phải tiến hành test áp (Hydrotest) ở mức 1.5 lần áp suất làm việc để kiểm tra độ kín của các mối nối.

FAQ - Giải đáp thắc mắc về ống DN 150

❓ DN150 là bao nhiêu inch?

DN150 tương đương với kích thước 6 inch.

❓ Đường kính thực tế của ống DN 150 là 150mm phải không?

Không. Đường kính ngoài (OD) thực tế của ống DN 150 theo tiêu chuẩn ASTM là 168.3 mm.

❓ Ống DN150 có những độ dày nào phổ biến?

Các độ dày phổ biến nhất là SCH10, SCH20, SCH40 và SCH80.

❓ Tại sao hệ thống PCCC thường dùng ống DN150?

Vì kích thước này cung cấp đủ lưu lượng và áp lực nước để dập tắt các đám cháy quy mô vừa và lớn theo tiêu chuẩn an toàn hiện hành.

Kết luận

Ống DN150 không chỉ là một linh kiện dẫn dòng, mà là trái tim của nhiều hệ thống hạ tầng quan trọng. Việc hiểu đúng bản chất đường kính danh nghĩa, độ dày thành ống và tiêu chuẩn vật liệu là chìa khóa để bạn xây dựng một công trình an toàn, hiệu quả và kinh tế. Đừng bao giờ thỏa hiệp với những vật tư kém chất lượng hoặc sai quy cách thông số kỹ thuật.
