Flange 1 150 Là Gì? Thông Số Kỹ Thuật Và Hướng Dẫn Lựa Chọn Chuẩn Chuyên Gia

Trong lĩnh vực hạ tầng đường ống và cơ khí công nghiệp, việc đảm bảo tính liên kết bền vững và kín khít giữa các đoạn ống là yếu tố sống còn của hệ thống. Flange 1 150 (mặt bích 1 inch Class 150) nổi lên như một trong những phụ kiện kết nối phổ biến nhất nhờ tính linh hoạt và khả năng chịu tải ưu việt trong các môi trường áp suất trung bình. Dù bạn đang xây dựng hệ thống cấp thoát nước tòa nhà hay lắp đặt đường ống dẫn khí trong nhà máy, việc hiểu rõ bản chất kỹ thuật của flange 1 150 sẽ giúp tối ưu hóa chi phí vận hành và ngăn ngừa các rủi ro rò rỉ nguy hiểm. Bài viết này sẽ phân tích chi tiết từ định nghĩa đến các tiêu chuẩn lắp đặt khắt khe nhất dành cho loại phụ kiện này.

Flange 1 150 là gì? Định nghĩa theo tiêu chuẩn quốc tế

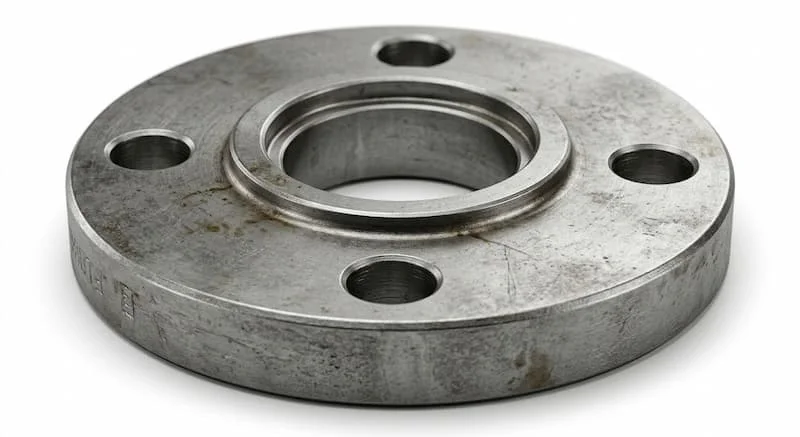

Mặt bích 1 inch Class 150 là cách gọi tắt trong ngành cơ khí để chỉ loại mặt bích có kích thước danh nghĩa là 1 inch (tương đương DN25 hoặc đường kính ngoài ống xấp xỉ 33.4mm) và cấp áp lực (Pressure Class) đạt mức Class 150. Đây là dòng mặt bích được thiết kế và sản xuất chủ yếu theo tiêu chuẩn ANSI/ASME B16.5 của Hoa Kỳ - bộ tiêu chuẩn uy tín nhất toàn cầu về phụ kiện đường ống.

Để hiểu sâu hơn, chúng ta cần bóc tách hai thông số chính:

• Số 1: Đại diện cho kích thước danh định (Nominal Size). Trong thực tế, nó phù hợp kết nối với các đường ống phi 34mm.

• Số 150: Định danh cho cấp áp suất làm việc. Class 150 là cấp áp suất cơ bản, thường dùng cho các ứng dụng không quá khắc nghiệt về áp lực nhưng yêu cầu độ tin cậy cao.

Sự kết hợp này tạo ra một sản phẩm mặt bích 1 inch Class 150 có kích thước gọn nhẹ nhưng đủ vững chắc để làm cầu nối cho các van, máy bơm và đoạn ống trong mọi công trình công nghiệp hiện đại.

Nguyên lý hoạt động của mặt bích trong hệ thống đường ống

Nguyên lý cốt lõi của mặt bích 1 inch Class 150 là tạo ra một mặt phẳng liên kết cơ học vững chắc. Không giống như phương pháp hàn chết trực tiếp, mặt bích cho phép người dùng tháo rời hệ thống một cách linh hoạt để bảo trì hoặc thay thế linh kiện mà không cần cắt bỏ đường ống.

Cơ chế tạo độ kín khít của mặt bích dựa trên sự kết hợp của ba thành phần:

1. Cặp mặt bích (Flange pair): Hai mặt bích được đặt đối diện nhau.

2. Gioăng làm kín (Gasket): Được đặt ở giữa hai mặt bích. Tùy vào lưu chất (nước, dầu, khí) mà gioăng có thể là cao su, chì (graphite) hoặc xoắn thép.

3. Hệ thống bulong: Khi siết chặt bulong, một lực ép cực lớn được tạo ra, nén chặt lớp gioăng vào bề mặt bích, lấp đầy các khe hở li ti và tạo nên môi trường kín tuyệt đối.

Việc vận hành đúng nguyên lý này giúp mặt bích 1 inch Class 150 chịu được sự rung động của dòng chảy và các tác động giãn nở nhiệt mà vẫn duy trì trạng thái an toàn cho toàn bộ hệ thống.

Các loại flange 1 inch Class 150 phổ biến trên thị trường

Tùy vào phương thức kết nối với ống và yêu cầu về độ bền mối hàn, mặt bích 1 inch Class 150 được chia thành nhiều kiểu dáng khác nhau:

• Weld Neck Flange (Bích cổ hàn): Có phần cổ dài để hàn đối đầu với ống. Loại này có khả năng phân phối ứng suất cực tốt, dùng cho các hệ thống đòi hỏi độ an toàn cao nhất.

• Slip-on Flange (Bích hàn trượt): Ống được lồng vào trong mặt bích và hàn cả hai mặt. Đây là loại phổ biến nhất vì dễ lắp đặt, căn chỉnh và giá thành rẻ hơn bích cổ hàn.

• Blind Flange (Bích mù): Không có lỗ ở tâm, dùng để bịt kín đầu ống hoặc các họng chờ của thiết bị.

• Threaded Flange (Bích ren): Kết nối với ống bằng ren mà không cần hàn. Đây là cứu cánh cho các khu vực dễ cháy nổ, nơi việc sử dụng lửa hàn bị cấm ngặt nghèo.

Insight chuyên gia: Nếu hệ thống của bạn thường xuyên chịu rung động mạnh, bích Weld Neck Class 150 là sự lựa chọn không thể thay thế. Ngược lại, với các đường ống nước sạch thông thường, Slip-on Class 150 sẽ giúp bạn tối ưu chi phí vật tư đáng kể.

Thông số kỹ thuật chi tiết của mặt bích 1 inch Class 150 theo ANSI B16.5

Việc nắm vững thông số hình học là điều kiện tiên quyết để chọn mua đúng loại mặt bích 1 inch Class 150. Mọi sai lệch về khoảng cách lỗ bulong sẽ dẫn đến việc không thể lắp lắp được thiết bị.

Thông số chuẩn của mặt bích 1 inch Class 150 bao gồm:

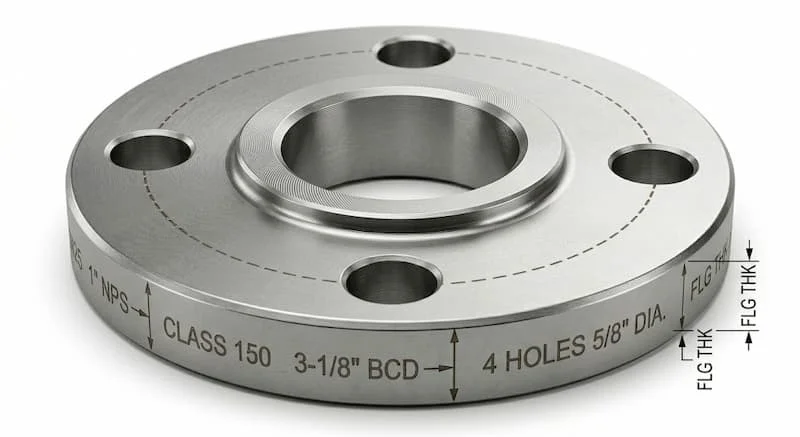

• Đường kính ngoài (Outside Diameter): ~110 mm.

• Đường kính vòng tâm lỗ (PCD): ~79.4 mm.

• Số lỗ bulong: 4 lỗ (Sử dụng bulong kích thước 1/2" hoặc M14).

• Độ dày mặt bích (Thickness): ~14.3 mm (có thể thay đổi nhẹ tùy vật liệu).

• Tiêu chuẩn áp suất: Class 150 tương đương với áp suất làm việc định mức khoảng 20 bar tại nhiệt độ thường (áp suất sẽ giảm dần khi nhiệt độ tăng cao).

Hiểu rõ các con số này giúp kỹ sư thiết kế chính xác vị trí giá đỡ và lựa chọn đúng loại bulong kết nối cho mặt bích 1 inch Class 150, tránh tình trạng thiếu hụt vật tư tại công trường.

So sánh Flange Class 150 với Class 300: Khi nào nên nâng cấp?

Sự khác biệt giữa Class 150 và Class 300 không chỉ nằm ở con số áp suất mà còn ở cấu tạo vật lý.

Insight: Đừng bao giờ lãng phí ngân sách để dùng bích Class 300 cho hệ thống nước dân dụng. Tuy nhiên, nếu hệ thống có hiện tượng "búa nước" hoặc nhiệt độ trên 200°C, việc nâng cấp lên Class 300 từ mặt bích 1 inch Class 150 là một khoản đầu tư cho sự an toàn.

Ứng dụng thực tế của mặt bích 1 inch Class 150 trong đời sống và sản xuất

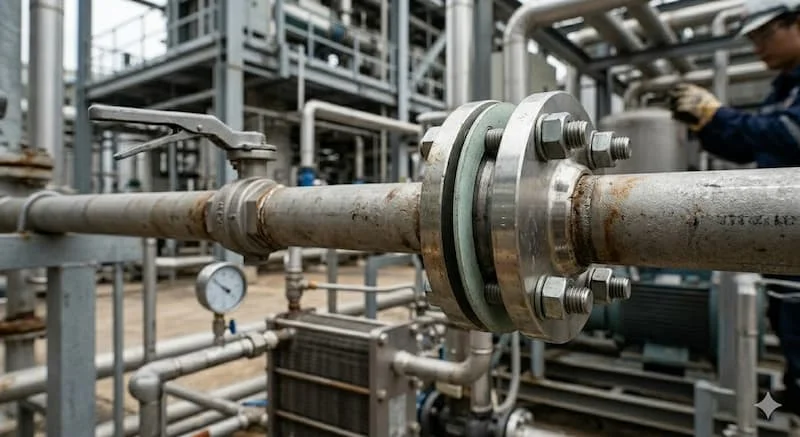

Nhờ kích thước 1 inch nhỏ gọn, mặt bích 1 inch Class 150 xuất hiện trong hầu hết các ngóc ngách của hạ tầng kỹ thuật:

• Hệ thống HVAC: Kết nối các đường ống dẫn nước lạnh cho điều hòa trung tâm Chiller.

• PCCC: Dùng trong các đường nhánh dẫn nước đến đầu phun hoặc các tủ chữa cháy vách tường.

• Hệ thống khí nén: Kết nối các máy nén khí nhỏ với bình tích áp hoặc đường ống phân phối trong xưởng sản xuất.

• Xử lý nước: Lắp đặt tại các cụm van điều khiển, đồng hồ đo lưu lượng trong các nhà máy nước sạch.

Những sai lầm chết người khi lựa chọn và lắp đặt mặt bích

Hơn 70% các sự cố rò rỉ tại mối nối mặt bích bắt nguồn từ khâu lựa chọn sai quy cách:

1. Nhầm lẫn tiêu chuẩn: Cố tình lắp mặt bích mặt bích 1 inch Class 150 (chuẩn Mỹ) vào van tiêu chuẩn JIS 10K (chuẩn Nhật). Hai loại này hoàn toàn không khớp lỗ bulong dù có cùng kích thước 1 inch.

2. Sai vật liệu: Sử dụng bích thép carbon cho môi trường hóa chất ăn mòn thay vì bích inox 316. Hậu quả là mặt bích bị mục nát chỉ sau vài tháng sử dụng.

3. Siết bulong không đều: Việc siết quá chặt một bên và lỏng một bên làm vênh mặt bích, khiến gioăng bị chèn ép không đều và gây rò rỉ ngay lập tức khi vận hành.

Checklist cách chọn Flange 1 inch Class 150 chuẩn xác

Để đảm bảo mua đúng loại mặt bích 1 inch Class 150 chất lượng, hãy tuân thủ checklist sau:

• Xác định size: Chắc chắn ống của bạn là phi 34mm (1 inch).

• Kiểm tra Class: Hệ thống yêu cầu Class 150 hay cao hơn?

• Chọn kiểu bích: Slip-on (dễ lắp), Weld Neck (bền) hay Blind (bịt ống)?

• Xác định vật liệu: Thép A105 (dùng cho nước/dầu) hay Inox 304/316 (dùng cho hóa chất)?

• Kiểm tra nguồn gốc: Sản phẩm phải có đầy đủ chứng chỉ CO (xuất xứ) và CQ (chất lượng).

Lưu ý sống còn khi thi công lắp đặt mặt bích 1 inch Class 150

Quá trình lắp đặt quyết định 50% tuổi thọ của mối nối. Bạn cần ghi nhớ:

• Làm sạch bề mặt: Loại bỏ hoàn toàn bụi bẩn, rỉ sét trên bề mặt bích trước khi đặt gioăng.

• Siết bulong theo hình sao: Luôn siết các bulong đối diện nhau để lực nén được phân bổ đều.

• Kiểm tra rò rỉ (Hydrotest): Luôn tiến hành thử áp bằng nước trước khi đưa các lưu chất nguy hiểm vào đường ống.

Giải đáp thắc mắc thường gặp (FAQ)

❓ Class 150 chịu được áp suất bao nhiêu bar?

Ở nhiệt độ bình thường, nó chịu được khoảng 19-20 bar. Tuy nhiên, khi nhiệt độ tăng lên 400°C, khả năng chịu áp có thể giảm xuống chỉ còn 4-5 bar.

❓ Flange 1 150 có lắp chung được với mặt bích JIS 10K không?

Không. Kích thước đường kính ngoài và khoảng cách lỗ của hai tiêu chuẩn này khác nhau. Bạn sẽ không thể xỏ bulong qua.

❓ Nên chọn vật liệu thép hay inox cho bích Class 150?

Nếu dùng cho nước sạch hoặc PCCC, thép carbon là đủ và tiết kiệm. Nếu dùng cho thực phẩm, dược phẩm hoặc hóa chất, bắt buộc phải dùng Inox.

Kết luận

Flange 1 150 là giải pháp kết nối đường ống hiệu quả, an toàn và kinh tế cho các ứng dụng áp suất trung bình. Việc hiểu đúng thông số kỹ thuật và tuân thủ quy trình lắp đặt không chỉ giúp hệ thống hoạt động ổn định mà còn khẳng định sự chuyên nghiệp trong khâu quản lý kỹ thuật của doanh nghiệp.
