DN100 Flange Là Gì? Thông Số Kỹ Thuật Và Cách Lựa Chọn Chuẩn Xác

Trong hạ tầng kỹ thuật và các hệ thống đường ống công nghiệp, việc kết nối các đoạn ống có đường kính trung bình luôn đòi hỏi sự chuẩn xác và độ bền cao. Mặt bích DN100 chính là linh kiện xương sống đóng vai trò đó. Với khả năng ứng dụng linh hoạt từ hệ thống cấp thoát nước đến các đường ống dẫn khí áp lực cao, mặt bích DN100 đã trở thành tiêu chuẩn không thể thiếu. Tuy nhiên, việc hiểu sai về thông số hoặc nhầm lẫn giữa các tiêu chuẩn quốc tế có thể dẫn đến những rủi ro rò rỉ nghiêm trọng. Bài viết này sẽ phân tích chuyên sâu về mặt bích DN100, giúp bạn có cái nhìn toàn diện từ định nghĩa kỹ thuật đến ứng dụng thực tế.

DN100 flange là gì? Định nghĩa và quy ước kích thước

DN100 flange (mặt bích DN100) là loại phụ kiện cơ khí dùng để kết nối ống, van, máy bơm và các thiết bị khác trong hệ thống đường ống có kích thước danh nghĩa là DN100. Ký hiệu "DN" (Diameter Nominal) là tiêu chuẩn định danh kích thước đường ống của châu Âu, trong đó DN100 tương đương với đường kính ngoài của ống xấp xỉ 114mm (theo hệ inch là khoảng 4 inch).

Mặt bích DN100 đóng vai trò là điểm tiếp giáp, cho phép tháo rời để kiểm tra, sửa chữa hoặc làm sạch hệ thống mà không cần cắt bỏ đường ống. Đặc điểm nổi bật của mặt bích DN100 là sự đa dạng về tiêu chuẩn chế tạo (JIS, ANSI, DIN), giúp nó thích nghi được với nhiều môi trường áp suất khác nhau. Đây là kích thước "vàng" trong công nghiệp vì nó đủ lớn để tải lưu lượng cao nhưng vẫn đủ gọn nhẹ để lắp đặt trong không gian hạn chế.

Nguyên lý hoạt động của flange trong hệ thống áp lực

Nguyên lý hoạt động của mặt bích DN100 dựa trên cơ chế nén cơ học để tạo ra môi trường kín tuyệt đối. Một bộ kết nối mặt bích đầy đủ sẽ bao gồm: hai mặt bích đối xứng, một vòng đệm làm kín (gasket) và hệ thống bulong đai ốc.

Cơ chế vận hành chi tiết:

• Tạo lực ép: Khi siết chặt các bulong, lực nén được truyền từ mặt bích lên vòng đệm ở giữa.

• Biến dạng làm kín: Vòng đệm (có thể là cao su, chì hoặc thép xoắn) sẽ bị biến dạng nhẹ để lấp đầy các khe hở li ti trên bề mặt bích, ngăn chặn lưu chất rò rỉ ra ngoài.

• Tính linh hoạt: Khác với mối hàn chết, nguyên lý này cho phép người vận hành tháo lắp nhanh chóng bằng cách nới lỏng bulong, tiết kiệm đáng kể chi phí bảo trì định kỳ.

Các loại mặt bích DN100 phổ biến

Tùy vào điều kiện làm việc (nhiệt độ, áp suất, lưu chất), người ta chia mặt bích DN100 thành nhiều loại thiết kế khác nhau:

• Weld Neck Flange (Bích cổ hàn): Có phần cổ dài vươn ra để hàn đối đầu với ống. Loại này có khả năng chịu áp suất cực cao và chống rung động tốt nhất, thường dùng trong dầu khí.

• Slip-on Flange (Bích hàn trượt): Đường kính trong của bích lớn hơn ống một chút để ống có thể trượt vào bên trong. Loại này dễ căn chỉnh, thi công nhanh và giá thành rẻ, rất phổ biến trong hệ thống nước và HVAC.

• Blind Flange (Bích mù): Không có lỗ ở tâm, dùng để đóng kín hoàn toàn đầu ống hoặc các họng chờ thiết bị.

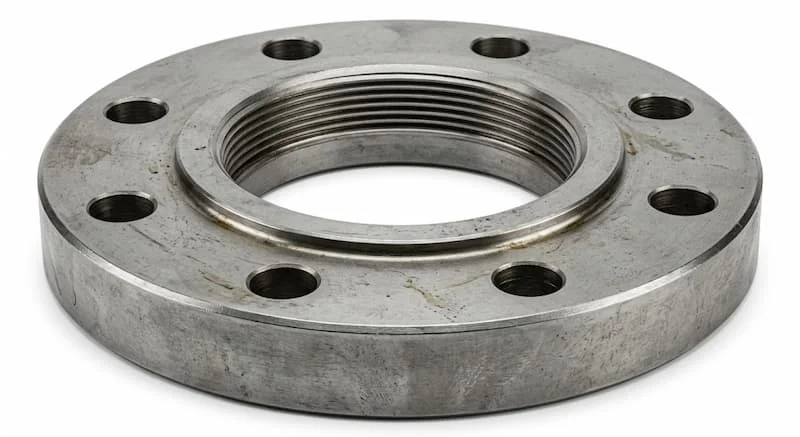

• Threaded Flange (Bích ren): Kết nối bằng ren thay vì hàn. Đây là lựa chọn tối ưu cho các khu vực dễ cháy nổ hoặc nơi không cho phép sử dụng lửa hàn.

Insight chuyên gia: Nếu hệ thống của bạn yêu cầu độ an toàn tuyệt đối ở áp suất trên 20 bar, hãy chọn Weld Neck. Đối với các dự án dân dụng, Slip-on là giải pháp tối ưu về kinh tế.

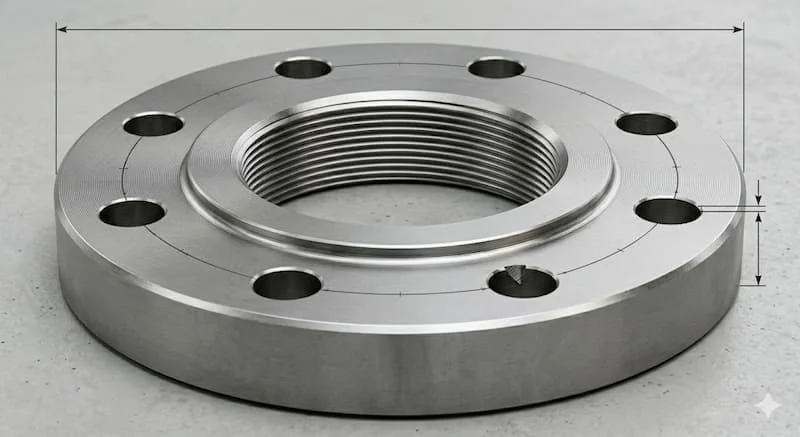

Thông số kỹ thuật mặt bích DN100 theo các hệ tiêu chuẩn

Một sai lầm phổ biến là cho rằng mọi mặt bích DN100 đều giống nhau. Thực tế, thông số của mặt bích DN100 phụ thuộc hoàn toàn vào tiêu chuẩn sản xuất:

Lưu ý: Mặc dù tất cả đều dành cho ống DN100 (4 inch) và có cùng số lượng lỗ bulong, nhưng khoảng cách tâm lỗ (PCD) lại khác nhau hoàn toàn. Do đó, bạn không thể lắp một mặt bích chuẩn JIS vào một chiếc van chuẩn ANSI.

So sánh các tiêu chuẩn flange DN100: Tại sao không dùng lẫn?

Việc nhầm lẫn tiêu chuẩn của mặt bích DN100 là nguyên nhân hàng đầu gây ra sự chậm trễ tại công trường.

• ANSI: Thường dùng hệ Inch, thiết kế dày, chịu áp suất và nhiệt độ theo Class. Phổ biến trong ngành hóa chất, dầu khí.

• JIS: Tiêu chuẩn Nhật Bản, thiết kế tinh gọn hơn, thường dùng cho hệ thống nước, PCCC tại Việt Nam.

• DIN: Tiêu chuẩn châu Âu, dùng hệ mét, có kích thước PCD khác biệt hoàn toàn với ANSI.

Insight: Khi đặt mua thiết bị như van hay máy bơm, hãy luôn kiểm tra "Flange Standard" trên Catalogue để chọn đúng loại mặt bích DN100 tương thích. Việc cố tình khoan lại lỗ bulong để lắp lẫn sẽ phá hủy cấu trúc chịu lực và gây mất an toàn hệ thống.

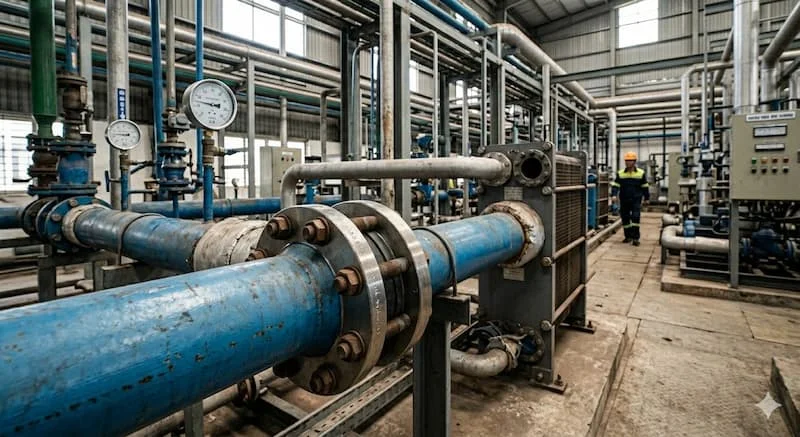

Ứng dụng thực tế: mặt bích DN100 dùng khi nào?

Kích thước DN100 là kích thước "trung chuyển" lý tưởng, do đó mặt bích DN100 xuất hiện dày đặc trong:

• Hệ thống PCCC: Lắp đặt cho các trụ cứu hỏa, họng tiếp nước và cụm van báo động.

• Hệ thống cấp thoát nước: Kết nối các trục ống dẫn nước chính trong tòa nhà chung cư và nhà máy.

• Ngành HVAC: Dùng cho các đường ống dẫn nước lạnh (Chiller) hoặc nước giải nhiệt cho tòa nhà.

• Công nghiệp khí nén: Kết nối bình tích áp với đường ống phân phối chính trong xưởng sản xuất.

Sai lầm chết người khi chọn mua và hậu quả

Lựa chọn mặt bích DN100 sai cách không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ tai nạn lao động:

1. Nhầm lẫn PCD: Như đã phân tích, sai số dù chỉ vài mm ở tâm lỗ bulong cũng khiến việc lắp đặt trở nên bất khả thi.

2. Nhầm cấp áp lực: Dùng bích PN10 cho hệ thống có áp suất làm việc 16 bar sẽ gây biến dạng bích, nổ gioăng và rò rỉ lưu chất.

3. Sai vật liệu: Sử dụng bích thép carbon cho môi trường nước thải axit thay vì bích inox 304/316 dẫn đến tình trạng ăn mòn xuyên thấu chỉ sau thời gian ngắn.

Checklist cách chọn mặt bích DN100 chuẩn chuyên gia

Để đảm bảo chọn đúng loại mặt bích DN100 ngay từ lần đầu, hãy thực hiện kiểm tra theo checklist sau:

• Xác nhận kích thước ống: Chắc chắn là ống danh nghĩa DN100 (phi 114mm).

• Xác định tiêu chuẩn: Hệ thống đang chạy theo JIS, ANSI hay DIN?

• Kiểm tra áp lực: Cần bích chịu được bao nhiêu Bar (PN) hoặc Class?

• Chọn kiểu dáng: Cần bích rỗng (Slip-on) hay bích bịt (Blind)?

• Chọn vật liệu: Thép A105 (dân dụng), Inox 304/316 (chống ăn mòn) hay Nhựa (hóa chất)?

Lưu ý quan trọng khi thi công lắp đặt

Quá trình lắp đặt mặt bích DN100 quyết định 50% độ bền của mối nối:

• Siết bulong đối xứng: Luôn siết theo sơ đồ hình sao để lực nén lên gioăng được phân bổ đều nhất.

• Vệ sinh bề mặt: Loại bỏ rỉ sét, bụi bẩn trên mặt bích trước khi đặt gioăng làm kín.

• Kiểm tra độ phẳng: Đảm bảo hai mặt bích song song, không bị cưỡng bức lắp đặt gây vênh cổ bích.

FAQ - Giải đáp thắc mắc về DN100 flange

❓ DN100 là bao nhiêu inch?

DN100 tương đương với 4 inch. Tuy nhiên, đường kính ngoài thực tế của ống thường là 114.3mm.

❓ DN100 có giống hoàn toàn đường kính 100mm không?

Không. DN là đường kính danh nghĩa, con số 100 chỉ mang tính quy ước giúp nhận diện kích thước ống, không phải kích thước đo thực tế chính xác 100mm.

❓ Có thể dùng mặt bích ANSI Class 150 lắp vào van JIS 10K không?

Không. Khoảng cách tâm lỗ của chúng hoàn toàn khác nhau (190.5mm so với 175mm).

❓ DN100 flange thường dùng cho hệ thống nào nhất?

Phổ biến nhất là hệ thống nước sạch, PCCC và đường ống dẫn khí nén công nghiệp.

Kết luận

DN100 flange là giải pháp kết nối tối ưu, mang lại sự linh hoạt và an toàn tuyệt đối cho các hệ thống đường ống kích thước trung bình. Việc nắm vững thông số PCD, tiêu chuẩn (JIS, ANSI, DIN) và áp suất làm việc là chìa khóa để bạn lựa chọn được sản phẩm phù hợp, tránh lãng phí và rủi ro kỹ thuật.

Đừng để những sai sót nhỏ về tiêu chuẩn làm ảnh hưởng đến tiến độ dự án của bạn. Hãy luôn ưu tiên các sản phẩm có đầy đủ chứng chỉ CO/CQ để đảm bảo chất lượng công trình của dn100 flange.
