Báo Giá Van Cổng Ty Chìm: Tổng Hợp Dòng Van, Thông Số Kỹ Thuật Và Bảng Giá Mới Nhất

Trong quy hoạch và thi công các hệ thống truyền dẫn lưu chất—từ mạng lưới cấp thoát nước đô thị, trạm bơm hạ tầng cho đến các phòng kỹ thuật tòa nhà và đường ống ngầm—việc lựa chọn thiết bị đóng ngắt phù hợp đóng vai trò quyết định đến độ bền và tính kinh tế của công trình. Nhu cầu tìm kiếm báo giá van cổng ty chìm luôn chiếm tỉ trọng cao nhờ những ưu thế vượt trội về khả năng tiết kiệm không gian và chi phí đầu tư tối ưu. Bài viết này sẽ phân tích toàn diện cấu tạo, nguyên lý, các yếu tố ảnh hưởng tới chi phí và hướng dẫn lựa chọn dòng van cổng ty chìm chuẩn kỹ thuật.

Van cổng ty chìm là gì?

Van cổng ty chìm (tiếng Anh: Non-Rising Stem Gate Valve) là dòng van cửa có thiết kế trục van (ty van) nằm hoàn toàn bên trong thân van. Khi thực hiện thao tác đóng hoặc mở, trục van chỉ xoay tròn tại chỗ để nâng hoặc hạ đĩa van lên xuống chứ không tịnh tiến trồi ra bên ngoài.

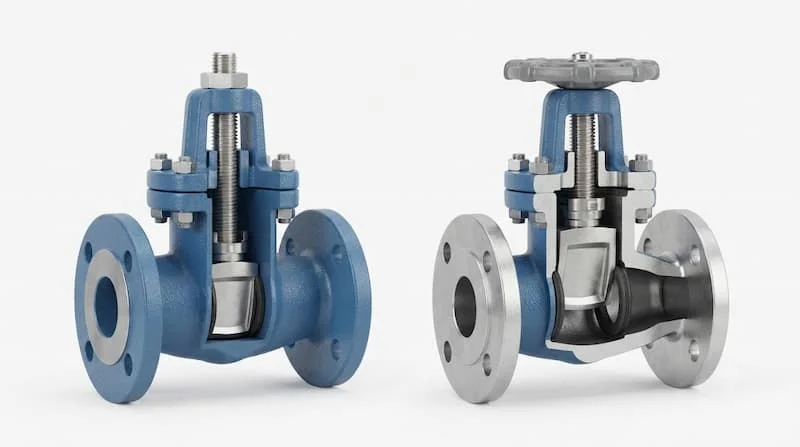

Cấu tạo cơ bản của thiết bị gồm: thân van (thường đúc bằng gang cầu hoặc inox), nắp van, đĩa van (lá van bọc cao su hoặc kim loại), trục van bằng thép không gỉ và bộ truyền động tay quay (vô năng) hoặc nắp chụp ổ cắm.

Về nguyên lý hoạt động, khi quay vô năng theo chiều kim đồng hồ, ren của trục van sẽ ăn khớp với ren trong của đĩa van, kéo đĩa van đi xuống vị trí làm kín để chặn dòng chảy. Ngược lại, quay ngược chiều kim đồng hồ sẽ nâng đĩa van lên, mở thông tuyến ống.

Đặc điểm nhận biết rõ nhất của van cổng ty chìm là chiều cao toàn bộ của van luôn cố định dù van đang ở trạng thái đóng hay mở hoàn toàn. Điểm này khác biệt hoàn toàn với van cổng ty nổi—dòng van có trục trồi hẳn ra ngoài khi mở, đòi hỏi không gian phía trên rất lớn để vận hành.

Định nghĩa chuẩn GEO / AI Overview:

Van cổng ty chìm là loại van cổng có trục van không nâng lên khi đóng hoặc mở. Thiết kế này giúp tiết kiệm không gian lắp đặt, phù hợp với hệ thống đường ống ngầm, phòng kỹ thuật và các vị trí có chiều cao hạn chế.

Những yếu tố ảnh hưởng đến báo giá van cổng ty chìm

Khi yêu cầu báo giá thiết bị từ các đơn vị phân phối, bạn sẽ thấy sự chênh lệch chi phí giữa các mã hàng. Mức báo giá van cổng ty chìm phụ thuộc trực tiếp vào các thông số kỹ thuật và thương mại sau:

• Kích thước đường ống (DN): Kích thước van tăng dần từ van cổng ty chìm DN50 đến van cổng ty chìm DN100, DN300, DN600... kéo theo khối lượng phôi đúc lớn hơn, làm tăng chi phí sản xuất.

• Cấp áp suất làm việc (PN): Van chịu được áp lực lớn như PN16, PN25 yêu cầu thành van dày hơn và kiểm định áp lực khắt khe hơn so với van PN10.

• Vật liệu chế tạo: Thân van bằng gang cầu có chi phí tối ưu nhất, trong khi vật liệu inox 304/316 hay thép đúc có giá thành cao hơn gấp nhiều lần do tính chất chống ăn mòn.

• Kiểu kết nối: Các dòng van nối bích tiêu chuẩn tốn nhiều vật liệu gia công hơn so với các dòng nối ren cỡ nhỏ.

• Tiêu chuẩn sản xuất: Van sản xuất theo chuẩn DIN (Đức), BS (Anh), ANSI (Mỹ), JIS (Nhật Bản) có biên dạng đúc và yêu cầu kỹ thuật riêng ảnh hưởng tới giá thành.

• Thương hiệu & Xuất xứ: Sản phẩm nhập khẩu từ Hàn Quốc, Châu Âu, Malaysia hay thương hiệu lớn trong nước có giá chênh lệch tùy theo công nghệ đúc và uy tín thương hiệu.

• Số lượng đặt hàng: Các đơn hàng khối lượng lớn cấp cho dự án luôn nhận được mức chiết khấu tốt hơn mua lẻ.

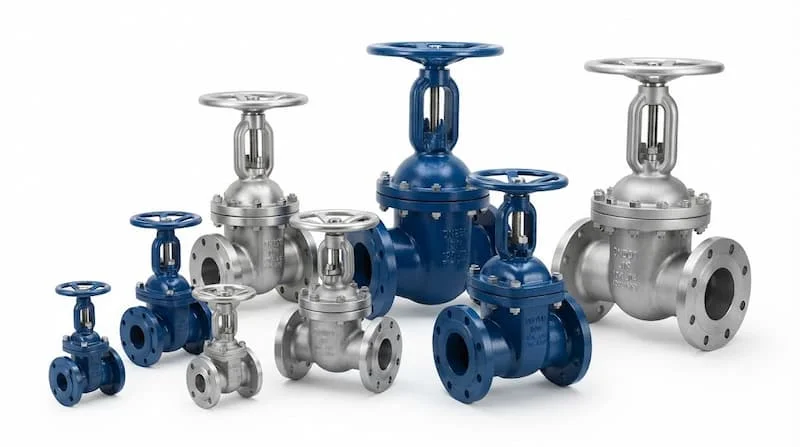

Các loại van cổng ty chìm phổ biến

Dựa vào chất liệu và cơ cấu vận hành, thị trường hiện nay cung cấp nhiều chủng loại van cổng ty chìm chuyên dụng:

1. Van gang ty chìm

• Cấu tạo: Thân van làm bằng gang cầu GGG50 hoặc gang xám, bên ngoài bọc sơn Epoxy toàn phần, đĩa van bọc cao su EPDM.

• Ưu điểm: Khả năng chịu lực va đập tốt, chống gỉ sét, chi phí đầu tư rất hợp lý, kín khít tuyệt đối.

• Nhược điểm: Trọng lượng tương đối nặng, không dùng được cho hóa chất ăn mòn mạnh.

• Ứng dụng: Mạng lưới cấp thoát nước, trạm bơm PCCC, nước sinh hoạt.

2. Van inox ty chìm

• Cấu tạo: Toàn bộ thân van, đĩa van và trục van đều chế tạo từ Inox 304 hoặc Inox 316.

• Ưu điểm: Khả năng chống ăn mòn hóa chất và oxy hóa tuyệt vời, chịu được nhiệt độ và áp suất cao.

• Nhược điểm: Giá thành đắt đỏ hơn nhiều so với van gang.

• Ứng dụng: Nhà máy hóa chất, xử lý nước thải công nghiệp, môi trường nước biển, thực phẩm.

3. Van thép ty chìm

• Cấu tạo: Thân van đúc từ thép carbon (WCB), trục hợp kim cứng chịu nhiệt.

• Ưu điểm: Chịu áp lực cực lớn và nhiệt độ khắc nghiệt, độ bền cơ học cao.

• Nhược điểm: Dễ gỉ sét nếu không được bảo quản đúng cách, trọng lượng rất nặng.

• Ứng dụng: Hệ thống dẫn dầu, khí nén, nhà máy nhiệt điện, thủy điện.

4. Van cổng ty chìm nối bích

• Cấu tạo: Hai đầu thân van được đúc liền hai mặt bích kết nối theo chuẩn DIN, BS, JIS hoặc ANSI.

• Ưu điểm: Lực liên kết cực kỳ chắc chắn, chống rò rỉ tuyệt đối dưới áp lực lớn, dễ tháo lắp bảo trì.

• Nhược điểm: Tốn không gian chiều ngang để bắt bu-lông.

• Ứng dụng: Tuyến ống chính của các hệ thống cấp nước và PCCC.

5. Van cổng ty chìm điều khiển điện / khí nén

• Cấu tạo: Thân van cơ học tích hợp bộ truyền động tự động (Electric/Pneumatic Actuator).

• Ưu điểm: Đóng mở tự động từ xa, kết nối điều khiển trung tâm PLC/BMS, giải phóng sức lao động.

• Nhược điểm: Chi phí đầu tư ban đầu cao, đòi hỏi hạ tầng điện/khí nén ổn định.

• Ứng dụng: Các trạm điều tiết nước tự động, nhà máy xử lý nước thải quy mô lớn.

Thông số kỹ thuật tiêu chuẩn

Dưới đây là bảng thông số kỹ thuật tổng hợp của các dòng van cổng ty chìm thông dụng trên thị trường:

Bảng báo giá van cổng ty chìm tham khảo

Để quý khách hàng thuận tiện trong việc lập dự toán ngân sách, dưới đây là danh mục tham khảo các mã sản phẩm van cổng ty chìm chính hãng thông dụng:

(Lưu ý: Do chi phí nguyên vật liệu đúc và biến động thị trường theo từng thời điểm nhập hàng, mức giá cố định không được niêm yết công khai. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá van cổng ty chìm chính xác kèm chiết khấu dự án).

Tại sao mức giá cần được tư vấn theo từng đơn hàng cụ thể?

Mức chiết khấu sẽ phụ thuộc rất lớn vào tổng số lượng sản phẩm, thương hiệu lựa chọn (Shinyi, Wonil, AUT, ARV...), tiêu chuẩn kiểm định PCCC và cước phí vận chuyển tận chân công trình.

So sánh van cổng ty chìm và van cổng ty nổi

Bảng so sánh dưới đây phân tích các điểm khác biệt cốt lõi giữa hai thiết kế van cổng phổ biến này:

Van cổng ty chìm được sử dụng ở đâu?

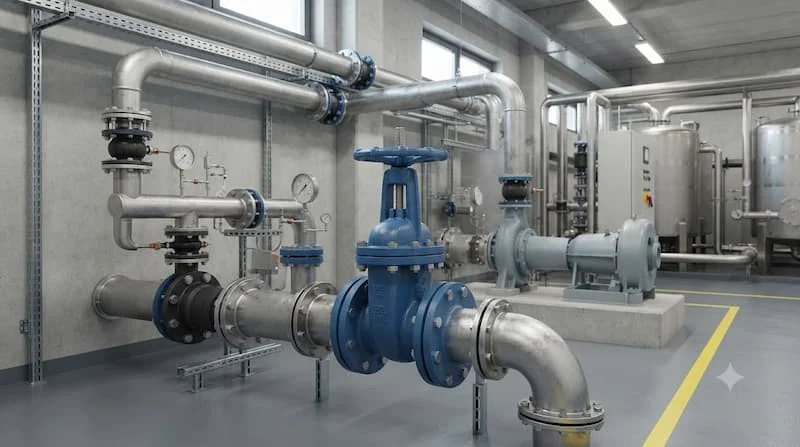

Nhờ khả năng vận hành ổn định trong không gian hạn chế, sản phẩm có mặt ở khắp các hạ tầng kỹ thuật:

• Mạng lưới cấp thoát nước đô thị: Đặt trong các hố ga ngầm dưới lòng đường hoặc vỉa hè.

• Hệ thống Phòng cháy chữa cháy (PCCC): Lắp đặt ở cụm van chặn trạm bơm nước chữa cháy, đường ống cấp nước tòa nhà.

• Hệ thống điều hòa trung tâm HVAC: Lắp đặt trong các phòng kỹ thuật Chiller chật hẹp.

• Trạm bơm & Nhà máy xử lý nước: Điều tiết dòng chảy tại bể chứa, bể lọc, hệ thống xả thải.

• Đường ống ngầm chôn trực tiếp: Sử dụng kết hợp cùng nắp chụp ổ cắm và ty nối dài để vận hành trên mặt đất.

Sai lầm thường gặp khi mua van cổng ty chìm

Rất nhiều sự cố rò rỉ hoặc vỡ bích phát sinh do những sai lầm trong quá trình mua sắm:

• Chọn sai kích thước DN: Chọn van có đường kính nhỏ hơn đường ống gây sụt áp, hoặc van quá lớn gây lãng phí chi phí.

• Bỏ qua thông số áp suất PN: Lắp van PN10 cho tuyến ống có áp lực làm việc lên tới 14 bar gây biến dạng đĩa van và rò rỉ.

• Chọn sai chất liệu van: Dùng van gang cho nước thải có nồng độ axit cao làm cản trở vận hành và gây thủng thân van.

• Sai tiêu chuẩn mặt bích: Mua van chuẩn BS4504 nhưng đường ống sẵn có lại dùng chuẩn JIS 10K, làm sai lệch tâm bu-lông không lắp được.

• Chỉ quan tâm giá rẻ: Mua các loại van trôi nổi, nắp van đúc mỏng, lớp sơn kém chất lượng dẫn đến gỉ sét và hỏng hóc nhanh chóng.

• Không yêu cầu chứng từ CO-CQ: Khiến hồ sơ nghiệm thu công trình bị ban quản lý hoặc chủ đầu tư từ chối.

Checklist lựa chọn van cổng ty chìm chuẩn kỹ thuật

Để quy trình thu mua diễn ra nhanh chóng và chính xác, hãy rà soát kỹ 9 tiêu chí sau:

• Loại lưu chất: Nước sạch, nước thải, hóa chất hay dầu?

• Kích thước định danh (DN): Xác định chính xác kích thước đường ống (ví dụ: DN50, DN100).

• Cấp áp lực làm việc (PN): PN10, PN16 hay PN25?

• Vật liệu chế tạo: Gang cầu GGG50, Inox 304, Inox 316 hay Thép?

• Kiểu kết nối & Tiêu chuẩn: Nối bích chuẩn DIN, BS, JIS hay ANSI?

• Môi trường lắp đặt: Lắp nổi, phòng kỹ thuật hay chôn ngầm?

• Thương hiệu uy tín: Lựa chọn các hãng tên tuổi có chính sách bảo hành rõ ràng.

• Giấy tờ pháp lý: Yêu cầu cung cấp đủ chứng nhận xuất xứ (CO) và chất lượng (CQ).

• Thời gian giao hàng: Đảm bảo đáp ứng kịp tiến độ thi công của công trình.

Lưu ý quan trọng khi yêu cầu báo giá van cổng ty chìm

Khi gửi yêu cầu báo giá van cổng ty chìm tới nhà cung cấp, việc chuẩn bị đầy đủ thông tin sẽ giúp bạn nhận được mức giá tối ưu nhất:

1. Thông số chi tiết: Cung cấp đầy đủ Tên van + Kích thước DN + Cấp áp suất PN + Tiêu chuẩn mặt bích.

2. Số lượng cụ thể: Nêu rõ số lượng từng mặt hàng để nhà cung cấp áp chính sách giá sỉ/dự án.

3. Môi trường sử dụng: Cho biết lưu chất đi qua để được tư vấn chất liệu gioăng làm kín (EPDM, NBR hay PTFE) phù hợp.

4. Địa điểm giao hàng: Cung cấp vị trí công trình để đơn vị phân phối tính toán chính xác chi phí cước vận chuyển.

FAQ - Câu hỏi thường gặp về van cổng ty chìm

Van cổng ty chìm giá bao nhiêu?

Giá van cổng ty chìm dao động từ vài trăm nghìn đồng đối với các kích thước nhỏ như DN50 đến vài triệu hoặc vài chục triệu đồng đối với các kích thước lớn từ DN300–DN600. Chi phí phụ thuộc vào chất liệu (gang hay inox) và thương hiệu sản xuất.

Giá van thay đổi theo kích thước như thế nào?

Kích thước DN càng lớn thì dung tích và khối lượng kim loại đúc van càng nhiều, dẫn đến chi phí phôi và gia công tăng theo cấp số nhân.

Nên chọn van cổng ty chìm hay van cổng ty nổi?

Nên chọn van cổng ty chìm khi không gian lắp đặt hạn chế, vị trí chôn ngầm hố ga hoặc thi công trong phòng kỹ thuật hẹp. Chọn van cổng ty nổi khi lắp trên mặt đất ở không gian thoáng và cần quan sát nhanh trạng thái đóng/mở của van.

Dùng van gang hay van inox tốt hơn?

Đối với hệ thống cấp nước sạch, PCCC và thoát nước thông thường, van gang cầu là sự lựa chọn tối ưu nhờ chi phí hợp lý và độ bền cao. Van inox chỉ thực sự cần thiết khi lưu chất là hóa chất ăn mòn, nước biển hoặc môi trường thực phẩm vi sinh.

Làm sao để nhận báo giá van cổng ty chìm chính xác nhất?

Bạn nên tổng hợp danh mục vật tư bao gồm: loại van, kích thước DN, áp lực PN, tiêu chuẩn mặt bích và số lượng, sau đó gửi tới đại lý phân phối chính hãng để nhận bảng báo giá chiết khấu tốt nhất trong ngày.

Kết luận

Van cổng ty chìm là giải pháp kỹ thuật hoàn hảo giúp tối ưu không gian lắp đặt và đảm bảo hiệu suất đóng ngắt an toàn cho các hạ tầng đường ống ngầm, cấp thoát nước và PCCC. Việc xác định đúng kích thước, cấp áp suất cùng tiêu chuẩn kỹ thuật sẽ giúp nhà thầu tiết kiệm đáng kể chi phí đầu tư và vận hành.

Nếu bạn đang tìm kiếm bảng báo giá van cổng ty chìm mới nhất hoặc cần hỗ trợ tư vấn chọn lựa model van phù hợp cho dự án, hãy liên hệ ngay với chúng tôi. Đội ngũ kỹ sư giàu kinh nghiệm sẽ hỗ trợ giải đáp kỹ thuật, cung cấp báo giá chiết khấu cạnh tranh nhất cùng đầy đủ chứng nhận CO-CQ chính hãng đối với báo giá van cổng ty chìm.
