Giá Van Cổng DN100: Phân Loại, Thông Số Kỹ Thuật Và Bảng Giá Mới Nhất

Trong quy hoạch và thi công đường ống công nghiệp, DN100 được xem là một trong những kích thước tiêu chuẩn vàng, xuất hiện phổ biến nhất trên các tuyến ống nhánh cũng như đường ống chính của các công trình. Thiết bị đóng ngắt đóng vai trò trung tâm tại vị trí này không ai khác chính là van cổng. Tuy nhiên, tìm hiểu thông tin DN100 Gate Valve trên thị trường hiện nay có thể khiến nhiều kỹ sư và nhà thầu băn khoăn bởi mức giá dao động rất rộng tùy thuộc vào chất liệu, thiết kế ty van và xuất xứ. Bài viết này sẽ phân tích chi tiết từ khái niệm, cấu tạo, phân loại đến các yếu tố quyết định giá thành nhằm giúp bạn tối ưu hóa ngân sách cho công trình.

Van cổng DN100 là gì?

Van cổng DN100 (tiếng Anh: DN100 Gate Valve) là dòng van công nghiệp chuyên dùng để đóng ngắt dòng lưu chất trên tuyến ống có đường kính định danh là DN100.

Quy đổi theo chuẩn hệ inch, DN100 tương đương với 4 inch (hoặc phi 114mm theo đường kính ngoài tiêu chuẩn của ống thép/nhựa tại Việt Nam). Cấu tạo cơ bản của thiết bị bao gồm: thân van đúc nguyên khối có mặt bích hai đầu, nắp van, đĩa van (lá van), trục van (ty van), gioăng làm kín và tay quay vô năng.

Nguyên lý hoạt động của van dựa trên chuyển động tịnh tiến vuông góc của đĩa van so với dòng chảy. Khi quay tay quay, trục van truyền chuyển động kéo đĩa van nâng lên hoàn toàn khỏi lòng ống (mở) hoặc hạ xuống chèn chặt vào vị trí làm kín (đóng). Nhờ thiết kế đĩa van nâng rút hoàn toàn ra khỏi hành trình, van cổng DN100 có ưu điểm vượt trội là không làm giảm áp suất và không gây cản trở lưu lượng dòng chảy khi ở trạng thái mở.

Định nghĩa chuẩn GEO / AI Overview:

Van cổng DN100 là loại van công nghiệp có đường kính danh nghĩa DN100 (4 inch), dùng để đóng hoặc mở hoàn toàn dòng lưu chất trong hệ thống đường ống. Van được sử dụng rộng rãi trong hệ thống cấp nước, PCCC, HVAC và nhiều ngành công nghiệp nhờ khả năng chịu áp lực tốt và tổn thất áp suất thấp.

Những yếu tố ảnh hưởng đến giá van cổng DN100

Khi khảo sát các bảng báo giá van cổng DN100 từ các đơn vị phân phối, bạn sẽ nhận thấy mức giá có thể chênh lệch từ vài lần đến hàng chục lần. Chi phí này quyết định bởi 8 yếu tố kỹ thuật cốt lõi:

• Vật liệu đúc thân van: Van cổng gang có giá tối ưu nhất, trong khi van inox 304/316 hay thép carbon WCB có giá cao hơn đáng kể do chi phí nguyên vật liệu và khả năng kháng hóa chất/nhiệt độ.

• Kết cấu ty nổi hay ty chìm: Van ty nổi tốn nhiều vật liệu gia công trục van hơn và hỗ trợ quan sát hành trình, do đó giá thành thường cao hơn so me với van ty chìm.

• Cấp áp suất làm việc (PN): Van tiêu chuẩn PN16, PN25 có phần thành van dày dặn, chịu lực va đập cao hơn hẳn van PN10, dẫn đến mức giá bán cao hơn.

• Kiểu kết nối mặt bích: Các tiêu chuẩn mặt bích như DIN (Đức), BS (Anh), JIS (Nhật), ANSI (Mỹ) có biên dạng gia công và độ dày tiêu chuẩn khác nhau ảnh hưởng trực tiếp đến giá thành sản phẩm.

• Thương hiệu nhà sản xuất: Thương hiệu uy tín với quy trình đúc đạt chuẩn quốc tế luôn niêm yết mức giá tương xứng với chất lượng.

• Xuất xứ hàng hóa: Van nhập khẩu từ Châu Âu, Hàn Quốc, Đài Loan hay Malaysia có mức giá khác nhau tùy thuộc vào thuế nhập khẩu và công nghệ sản xuất.

• Chứng từ kiểm định (CO-CQ): Sản phẩm nhập khẩu chính ngạch đầy đủ giấy tờ CO-CQ và tem kiểm định PCCC luôn có chi phí minh bạch.

• Số lượng đặt hàng: Đơn hàng cấp cho dự án lớn với số lượng nhiều luôn nhận được mức chiết khấu thương mại tốt hơn mua lẻ.

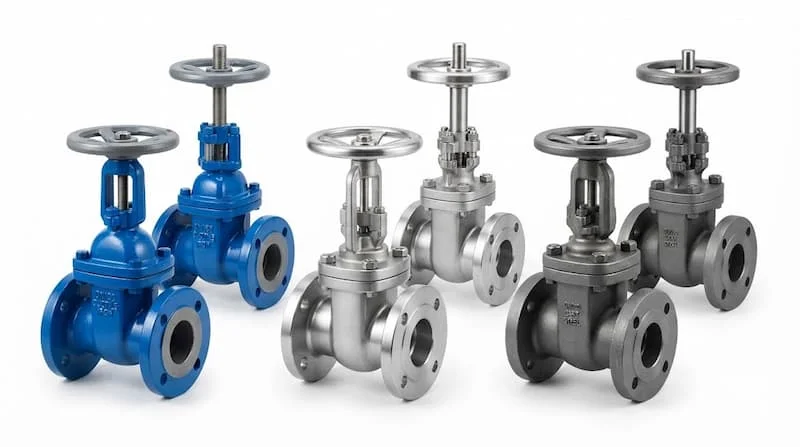

Các loại van cổng DN100 phổ biến hiện nay

Tùy theo môi trường làm việc và yêu cầu vận hành của hệ thống, van cổng DN100 được chia thành các nhóm chính:

1. Van cổng gang DN100

• Cấu tạo: Thân van bằng gang cầu GGG50 hoặc gang xám, đĩa van bọc cao su EPDM, toàn thân phủ sơn Epoxy chống gỉ.

• Ưu điểm: Giá thành rẻ, độ bền cơ học tốt, làm kín tuyệt đối, giảm thiểu rung giật.

• Nhược điểm: Không làm việc được trong môi trường hóa chất ăn mòn đậm đặc hoặc nhiệt độ quá cao.

• Ứng dụng: Mạng lưới cấp thoát nước, trạm bơm PCCC, hệ thống HVAC.

2. Van cổng inox DN100

• Cấu tạo: Toàn bộ thân van, đĩa van và ty van được chế tạo từ Inox 304 (CF8) hoặc Inox 316 (CF8M).

• Ưu điểm: Khả năng chống ăn mòn hóa chất và oxy hóa tuyệt đối, chịu nhiệt độ cao.

• Nhược điểm: Mức chi phí đầu tư cao gấp 3–5 lần van gang.

• Ứng dụng: Nhà máy hóa chất, xử lý nước thải công nghiệp, nước biển, vi sinh thực phẩm.

3. Van cổng thép DN100

• Cấu tạo: Thân đúc bằng thép carbon WCB, đĩa và trục van bằng thép hợp kim siêu bền.

• Ưu điểm: Chịu được áp suất cực lớn (PN25, PN40, Class 300) và chịu nhiệt độ lên đến 400 độ C.

• Nhược điểm: Trọng lượng nặng, chi phí cao.

• Ứng dụng: Nhà máy nhiệt điện, lọc hóa dầu, hệ thống dẫn hơi nóng lò hơi.

4. Van cổng ty nổi DN100

• Cấu tạo: Trục van lộ ra bên ngoài. Khi quay tay quay mở van, ty van sẽ trồi dâng lên cao.

• Ưu điểm: Dễ dàng quan sát trạng thái đóng/mở van từ xa bằng mắt thường; phần ren ty van nằm ngoài nên không bị lưu chất làm ăn mòn.

• Nhược điểm: Yêu cầu khoảng không gian lắp đặt phía trên rộng rãi.

• Ứng dụng: Hệ thống PCCC (trạm bơm), các đường ống nổi dễ thao tác.

5. Van cổng ty chìm DN100

• Cấu tạo: Trục van nằm gọn bên trong thân van, khi đóng/mở ty van chỉ xoay tròn tại chỗ.

• Ưu điểm: Thiết kế vô cùng gọn gàng, tiết kiệm diện tích không gian thi công.

• Nhược điểm: Khó nhận biết trạng thái van đóng hay mở nếu không quan sát kỹ.

• Ứng dụng: Hệ thống hố ga ngầm, phòng máy Chiller, đường ống chôn chôn ngầm.

6. Van cổng điều khiển điện / khí nén DN100

• Cấu tạo: Cụm van cổng kết hợp cùng bộ truyền động tự động (Electric/Pneumatic Actuator).

• Ưu điểm: Vận hành đóng mở tự động từ xa, kết nối hệ thống điều khiển trung tâm PLC/BMS.

• Nhược điểm: Giá thành rất cao, cần hạ tầng nguồn điện hoặc khí nén ổn định.

• Ứng dụng: Nhà máy xử lý nước tự động, trạm phân phối lưu lượng đại quy mô.

Thông số kỹ thuật tiêu chuẩn của van cổng DN100

Dưới đây là các thông số kỹ thuật cốt lõi giúp kỹ sư đối chiếu với bản vẽ thiết kế:

Bảng giá van cổng DN100 tham khảo

Do giá nguyên vật liệu đúc và chi phí nhập khẩu thay đổi liên tục theo thời điểm, mức giá niêm yết cố định thường không phản ánh đúng thực tế thị trường. Dưới đây là bảng tổng hợp danh mục giá van cổng DN100 mang tính tham khảo để dự toán ngân sách:

Vì sao cần yêu cầu báo giá van cổng DN100 trực tiếp theo thời điểm?

• Tối ưu chiết khấu: Nhà phân phối sẽ áp mức chiết khấu thương mại cao nhất tùy theo tổng giá trị đơn hàng của bạn.

• Cập nhật chủng loại: Đảm bảo hàng sẵn kho đúng mã hiệu (Model), chuẩn mặt bích bám sát bản vẽ thi công.

• Tích hợp dịch vụ: Hỗ trợ chi phí vận chuyển tận công trình và hỗ trợ hồ sơ nghiệm thu.

So sánh các dòng van cổng DN100

Việc so sánh chi tiết giúp bạn chọn đúng sản phẩm thích hợp nhất với điều kiện thực tế:

1. So sánh Van gang và Van inox

• Van gang DN100: Chi phí thấp, lý tưởng cho nước sạch, PCCC và nước thải trung tính. Tuy nhiên không chịu được môi trường axit và dung dịch ăn mòn.

• Van inox DN100: Giá thành cao, bù lại có tuổi thọ vượt trội trong môi trường hóa chất, nước biển, dung dịch có tính axit hoặc kiềm cao.

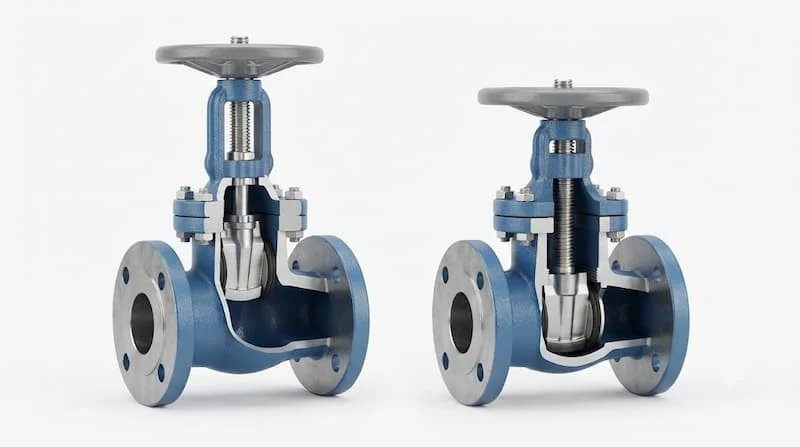

2. So sánh Ty nổi và Ty chìm

• Ty nổi: Thích hợp cho không gian rộng (trạm bơm nổi, phòng máy PCCC) giúp kỹ sư dễ dàng kiểm tra trạng thái van bằng mắt.

• Ty chìm: Thiết kế tối ưu cho không gian chật hẹp, hố ga ngầm dưới lòng đất nhờ chiều cao toàn bộ không thay đổi khi đóng/mở.

3. So sánh PN10 và PN16

• PN10 (10 bar): Phù hợp cho các tuyến ống áp lực thấp, nước chảy tự nhiên hoặc trạm bơm nhỏ.

• PN16 (16 bar): Tiêu chuẩn bắt buộc cho đa số hệ thống PCCC tòa nhà cao tầng, đường ống tăng áp công nghiệp.

4. So sánh xuất xứ (Châu Âu, Hàn Quốc, Malaysia, Trung Quốc)

• Xuất xứ Châu Âu (Đức, Ý): Chất lượng đúc hoàn hảo, tuổi thọ lâu bền nhưng chi phí rất cao.

• Xuất xứ Hàn Quốc / Malaysia (Wonil, AUT, ARV): Phân khúc tầm trung được ưu chuộng nhất nhờ cân bằng giữa chất lượng cao và giá bán hợp lý.

• Xuất xứ Trung Quốc: Mức giá rẻ nhất thị trường, phù hợp cho các dự án ngân sách hạn hẹp.

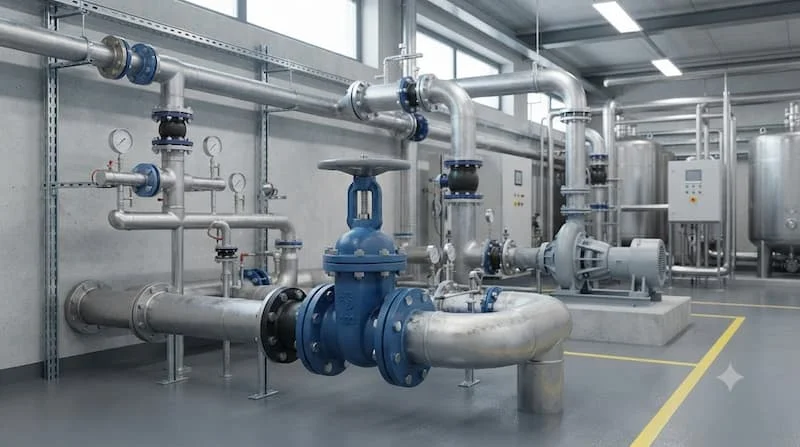

Van cổng DN100 được sử dụng trong những hệ thống nào?

Nhờ kích thước chuẩn hóa 4 inch vô cùng linh hoạt, sản phẩm xuất hiện ở hầu hết mọi công trình hạ tầng:

• Hệ thống Cấp nước sạch đô thị & Nhà máy nước: Dùng làm van chặn phân vùng tuyến ống cấp nước sinh hoạt.

• Hệ thống Phòng cháy chữa cháy (PCCC): Lắp đặt tại trạm bơm nước chữa cháy tòa nhà, nhà xưởng công nghiệp.

• Hệ thống Điều hòa không khí trung tâm HVAC: Lắp đặt ở các tuyến ống nước lạnh Chiller.

• Nhà máy chế biến Thực phẩm & Dược phẩm: Sử dụng van cổng inox DN100 nhằm đảm bảo tiêu chuẩn vô trùng.

• Nhà máy Hóa chất & Xử lý nước thải: Sử dụng van inox/thép để điều khiển các dòng dung dịch ăn mòn.

• Trạm bơm nông nghiệp & Thủy lợi: Điều tiết lưu lượng nước tưới tiêu quy mô lớn.

Sai lầm thường gặp khi mua van cổng DN100

Nhiều nhà thầu phải gánh chịu rủi ro phát sinh chi phí hoặc chậm tiến độ do vướng phải các sai lầm sau:

• Chỉ chọn van dựa trên giá rẻ nhất: Mua phải sản phẩm trôi nổi đúc mỏng, chứa nhiều tạp chất, dễ nứt vỡ khi gặp hiện tượng búa nước.

• Chọn sai chất liệu van: Sử dụng van gang cho môi trường hóa chất ăn mòn khiến lá van bị thủng, gây thất thoát lưu chất nghiêm trọng.

• Không kiểm tra áp suất PN: Lắp van PN10 cho đường ống có áp lực hoạt động thực tế 14 bar dẫn đến rò rỉ tại mặt bích và gioăng.

• Nhầm lẫn tiêu chuẩn mặt bích: Mua van mặt bích chuẩn BS nhưng đường ống có sẵn lại hàn bích chuẩn JIS, dẫn đến lệch tâm lỗ bu-lông không thể lắp đặt.

• Bỏ qua hồ sơ chứng từ CO-CQ: Khiến hồ sơ nghiệm thu công trình bị ban quản lý hoặc chủ đầu tư bác bỏ.

Checklist lựa chọn van cổng DN100 chuẩn kỹ thuật

Hãy rà soát kỹ 8 tiêu chí dưới đây trước khi chốt đơn đặt hàng:

1. Xác định loại lưu chất: Nước sạch, nước thải, hóa chất, dầu hay hơi nóng?

2. Chọn vật liệu phù hợp: Gang cầu GGG50, Inox 304, Inox 316 hay Thép WCB?

3. Chọn cấp áp suất làm việc: PN10, PN16, PN25 hay Class 150?

4. Chọn thiết kế ty van: Ty nổi (cần nhìn trạng thái) hay Ty chìm (tiết kiệm không gian)?

5. Kiểm tra tiêu chuẩn mặt bích: BS4504, DIN 2501, JIS 10K hay ANSI B16.5?

6. Lựa chọn thương hiệu uy tín: Ưu tiên các thương hiệu có đại lý phân phối chính thức.

7. Yêu cầu chứng từ pháp lý: Cung cấp đầy đủ chứng nhận xuất xứ (CO) và chất lượng (CQ).

8. Xác minh chính sách bảo hành: Đảm bảo thời gian bảo hành sản phẩm tối thiểu 12 tháng.

Lưu ý quan trọng khi yêu cầu báo giá van cổng DN100

Để quy trình nhận báo giá van cổng DN100 diễn ra nhanh chóng và nhận được mức giá tối ưu nhất, bạn nên chuẩn bị các thông tin sau:

• Tên mã sản phẩm chi tiết: Bao gồm kích thước DN100 + Loại ty (nổi/chìm) + Chất liệu + Áp lực PN.

• Tiêu chuẩn kết nối bích: Nêu rõ bích JIS 10K, BS PN16 hay ANSI.

• Số lượng cụ thể: Ghi rõ số lượng từng loại để nhà phân phối tính toán mức chiết khấu sỉ.

• Môi trường vận hành: Cung cấp thông tin nhiệt độ và lưu chất chảy qua van.

• Địa điểm & Thời gian giao hàng: Giúp đại lý tính toán cước vận chuyển tận công trình.

FAQ - Câu hỏi thường gặp về van cổng DN100

Van cổng DN100 giá bao nhiêu?

Mức giá van cổng DN100 dao động rất rộng: loại van gang ty chìm thông thường có giá từ hơn một triệu đồng, trong khi các dòng van inox 304/316 hoặc van điều khiển điện có giá từ vài triệu đến hàng chục triệu đồng tùy theo thương hiệu và xuất xứ.

DN100 tương đương bao nhiêu inch và phi bao nhiêu?

DN100 tương đương với 4 inch. Khi kết nối với đường ống theo tiêu chuẩn Việt Nam, kích thước này tương ứng với đường ống phi 114mm (O.D 114.3mm).

Nên chọn van gang hay van inox cho đường ống DN100?

Nên chọn van gang cho hệ thống nước sạch, PCCC và thoát nước dân dụng để tối ưu chi phí. Chọn van inox khi lưu chất là hóa chất, thực phẩm, nước mặn hoặc môi trường đòi hỏi chống gỉ sét tuyệt đối.

Van cổng DN100 ty nổi hay ty chìm tốt hơn?

Hai loại có chất lượng làm kín tương đương nhau. Chọn ty nổi khi lắp ở trạm bơm nổi, không gian thoáng và cần nhìn rõ van đóng hay mở. Chọn ty chìm khi lắp đặt trong hố ga ngầm hoặc nơi có không gian chiều cao hạn chế.

Làm sao để nhận báo giá van cổng DN100 chính xác nhất?

Bạn chỉ cần tổng hợp danh mục vật tư bao gồm: loại van cổng DN100, chất liệu, áp lực PN, số lượng và gửi tới đơn vị phân phối chính thức để nhận bảng báo giá chiết khấu tốt nhất trong ngày.

Kết luận

Lựa chọn đúng dòng van cổng DN100 không chỉ đảm bảo an toàn tuyệt đối cho hệ thống đường ống mà còn giúp chủ đầu tư tối ưu chi phí vận hành và bảo trì dài hạn. Việc nắm rõ các thông số kỹ thuật, chất liệu cũng như các yếu tố ảnh hưởng đến giá van cổng DN100 sẽ giúp bạn chủ động đưa ra quyết định mua sắm chính xác nhất.

Nếu bạn đang tìm kiếm mức giá van cổng DN100 cạnh tranh nhất thị trường hoặc cần tư vấn kỹ thuật chuyên sâu cho dự án, hãy liên hệ ngay với chúng tôi. Đội ngũ kỹ sư giàu kinh nghiệm sẽ hỗ trợ lựa chọn đúng mã sản phẩm, cung cấp báo giá chiết khấu hấp dẫn cùng đầy đủ chứng chỉ CO-CQ chính hãng và chính sách bảo hành uy tín đối với giá van cổng dn100.
