Bẫy Hơi Phao Yoshitake: Giải Pháp Tách Nước Ngưng Toàn Diện Cho Hệ Thống Hơi

Trong các dây chuyền sản xuất công nghiệp hiện đại, năng lượng nhiệt từ hơi nước bão hòa là nhân tố quyết định trực tiếp đến năng suất và chất lượng thành phẩm. Tuy nhiên, một thách thức vật lý luôn tồn tại trong quá trình vận hành là sự xuất hiện của nước ngưng tụ khi hơi nước phóng thích ẩn nhiệt. Việc tích tụ pha lỏng trên đường ống không chỉ làm giảm nghiêm trọng hiệu suất truyền nhiệt mà còn tiềm ẩn nguy cơ phá hủy cơ học rất lớn. Để giải quyết triệt để bài toán này, việc trang bị yoshitake steam trap chất lượng cao từ Nhật Bản được xem là giải pháp công nghệ then chốt, giúp tối ưu hóa toàn bộ mạch năng lượng và đảm bảo an toàn tuyệt đối cho hệ thống.

Nếu không xử lý lượng nước ngưng kịp thời, doanh nghiệp sẽ phải đối mặt với tình trạng hao phí khối lượng chất đốt khổng lồ và nguy cơ sụt giảm nghiêm trọng công suất gia nhiệt. Do đó, việc thấu hiểu cấu tạo và cơ chế vận hành của dòng yoshitake steam trap là bước chuẩn bị quan trọng để các kỹ sư cơ điện thiết lập một mạng nhiệt tối ưu, bền bỉ và tiết kiệm chi phí vận hành.

Vì Sao yoshitake steam trap Được Sử Dụng Rộng Rãi Trong Hệ Thống Hơi?

Tình huống thực tế trong quản lý và vận hành năng lượng nhiệt

Trong các nhà máy sản xuất quy mô lớn, nước ngưng tụ liên tục xuất hiện tại nhiều phân khu công nghệ như bộ trao đổi nhiệt, máy sấy công nghiệp, hệ thống gia nhiệt và các vị trí thấp trên đường ống hơi trục chính. Đây là hệ quả tất yếu của quá trình trao đổi nhiệt khi dòng hơi đi qua các đường ống dài và truyền năng lượng cho các thiết bị hạ nguồn.

Chuỗi hậu quả kỹ thuật và nguy cơ phá hủy hệ thống nếu không loại bỏ nước ngưng

Lượng nước ngưng phát sinh nếu không được cô lập và loại bỏ kịp thời ra khỏi hệ thống sẽ dẫn đến những hệ lụy kỹ thuật rất nghiêm trọng:

• Giảm hiệu suất truyền nhiệt do màng nước ngưng đóng vai trò như một lớp cách nhiệt trên bề mặt sấy.

• Hao phí năng lượng chất đốt của lò hơi do hệ thống phải mất thêm nhiệt lượng để làm nóng lượng nước ngưng ứ đọng.

• Gây ra hiện tượng búa nước vô cùng nguy hiểm, tạo các xung lực mạnh bẻ gãy co van và làm rạn nứt mối hàn.

• Hư hỏng thiết bị gia nhiệt, làm giảm tuổi thọ các cấu kiện đắt tiền và gây gián đoạn dây chuyền sản xuất.

Giải pháp kỹ thuật từ thương hiệu hàng đầu Nhật Bản

Để giải quyết bài toán cốt lõi này, yoshitake steam trap được thiết kế chuyên dụng nhằm mục đích xả nước ngưng liên tục ngay khi vừa hình thành. Cơ chế thông minh của van giúp giải phóng triệt để pha lỏng nhưng vẫn giữ lại hơi nóng bão hòa ổn định trong hệ thống, bảo toàn áp suất và lưu lượng cho chu trình sản xuất.

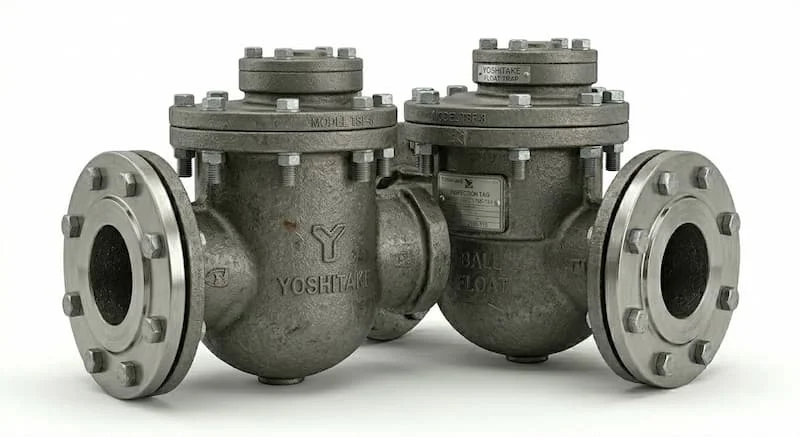

Bẫy Hơi Phao Yoshitake Là Gì?

Định nghĩa bản chất cấu kiện cơ khí dưới góc nhìn chuyên ngành

Để định hình chính xác dưới góc độ cơ khí áp lực, yoshitake steam trap là gì? Đây là thiết bị xả nước ngưng tự động vận hành trên hệ thống đường ống áp lực, hoạt động bám sát theo nguyên lý phao nổi cơ học. Thiết bị được nghiên cứu, phát triển và chế tạo đồng bộ bởi thương hiệu Yoshitake - một trong những nhà sản xuất thiết bị hơi công nghiệp và van điều áp uy tín lâu đời nhất tại Nhật Bản.

Bốn chức năng chính duy trì hiệu suất mạng nhiệt

Cấu kiện cao cấp này thực hiện đồng thời bốn chức năng chiến lược nhằm duy trì mạch năng lượng cho nhà máy:

• Tách nước ngưng khỏi hơi bão hòa một cách triệt để và tức thì theo thời gian thực.

• Giữ hơi bão hòa trong hệ thống để phục vụ công tác truyền nhiệt, tuyệt đối không xả dòng hơi sống ra ngoài.

• Nâng cao hiệu suất trao đổi nhiệt tại các thiết bị nấu hấp, sấy căng kim hoặc bồn khuấy trộn.

• Giảm tổn thất năng lượng nhiệt, từ đó tối ưu hóa chi phí nhiên liệu đầu vào cho hệ thống lò hơi trung tâm.

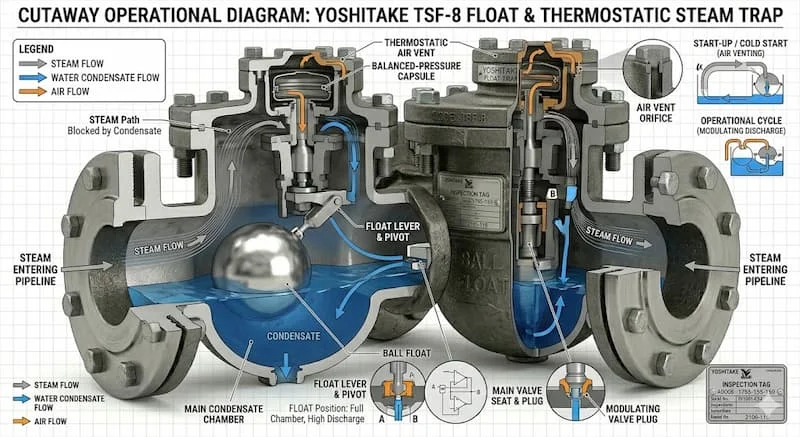

Nguyên Lý Hoạt Động Của yoshitake steam trap

Cơ chế vận hành của dòng van này hoàn toàn tự động, phụ thuộc vào sự chênh lệch khối lượng riêng giữa pha lỏng và pha khí nội tại trong thân van, vận hành cụ thể qua chu trình sau:

Khi nước ngưng đi vào bên trong khoang bẫy thông qua đường dẫn ống, mực nước bên trong thân bẫy tăng lên một cách tự nhiên. Dưới tác động của lực đẩy Ác-si-mét, quả phao nổi lên và dịch chuyển theo mực nước dâng. Thông qua cơ cấu đòn bẩy truyền động được gia công cơ khí chính xác, phao nâng đĩa van ra khỏi ghế van, khiến van xả mở ra để nước ngưng được xả liên tục ra ngoài hệ thống đường ống hồi lưu.

Khi lượng nước giảm xuống do đã được giải phóng hết và dòng hơi nóng tràn đến, mực nước tụt xuống thấp làm cho quả phao hạ xuống theo trọng lực. Cơ cấu trục khuỷu lập tức kéo đĩa van ép chặt trở lại ghế van và van đóng lại ngay lập tức. Kết quả vận hành thực tế đem lại khả năng xả nước ngưng ổn định, hạn chế thất thoát hơi sống ở mức tối đa và giảm rung động đường ống do thủy kích gây ra.

Cấu Tạo yoshitake steam trap

Để hoạt động bền bỉ trong môi trường bão hòa có áp suất và nhiệt độ cao, cấu tạo yoshitake steam trap được cấu thành từ năm bộ phận nền tảng:

Thân van và nắp van chịu lực

Là phần vỏ bọc bên ngoài bảo vệ toàn bộ chi tiết cơ cấu chuyển động. Vật liệu đúc thân vỏ được hãng Yoshitake phân cấp rất rõ ràng, bao gồm gang dẻo cho hệ thống thông thường, thép đúc cho môi trường chịu nhiệt cao áp, và inox cho các yêu cầu chống ăn mòn.

Phao nổi cơ học

Được chế tạo dưới dạng cầu kín rỗng ruột bằng vật liệu thép không gỉ cường độ cao. Chi tiết này sở hữu độ nhạy cao đối với sự thay đổi của mực nước ngưng, có năng lực chống ăn mòn tuyệt đối và chịu được áp lực nén lớn không bị móp méo.

Bộ van xả tiết lưu

Bao gồm đĩa van và ghế van được làm từ các mác thép tôi cứng, có khả năng chịu mài mòn cơ học cực tốt khi dòng lưu chất chuyển động tốc độ cao đi qua, đảm bảo chức năng điều tiết quá trình xả nước ngưng diễn ra chính xác.

Bộ thoát khí tự động

Tích hợp một lỗ thông khí nhiệt tĩnh ở đỉnh bẫy, có nhiệm vụ tự động loại bỏ khí không ngưng như oxy và không khí lạnh ra ngoài trong giai đoạn khởi động, ngăn hiện tượng kẹt khí làm giảm năng suất truyền nhiệt.

Nắp kiểm tra công nghệ

Được bố trí thông minh trên thân bẫy, giúp các kỹ sư đi ca dễ dàng tháo lắp để thuận tiện bảo trì, vệ sinh lưới lọc cặn và thay thế linh kiện hao mòn mà không cần tháo toàn bộ bẫy ra khỏi đường ống.

Các Dòng yoshitake steam trap Phổ Biến

Thương hiệu Nhật Bản này cung cấp ra thị trường bốn dòng giải pháp chính nhằm tương thích với nhiều kiến trúc đường ống khác nhau:

Bẫy hơi phao nối ren

Sản phẩm sở hữu kích thước nhỏ gọn, trọng lượng tối ưu và rất dễ lắp đặt vào hệ thống. Các model nối ren thường có dải size từ DN15 đến DN50, là sự lựa chọn lý tưởng cho các hệ thống hơi quy mô vừa và nhỏ hoặc các đường ống nhánh.

Bẫy hơi phao mặt bích

Thiết kế phôi đúc dày dặn giúp thiết bị có khả năng chịu áp lực lớn và tuổi thọ cao vượt trội. Với kết nối mặt bích chắc chắn, dòng bẫy này chuyên dụng cho các trục gom nước ngưng chính trong nhà máy công nghiệp lớn.

Bẫy hơi thân gang

Dòng sản phẩm phổ thông có giá thành hợp lý, khả năng chịu nhiệt dẻo dai và chịu va đập cơ học tốt. Do tính kinh tế cao, dòng van thân gang được ứng dụng vô cùng phổ biến trên thị trường dệt may, giặt là thông thường.

Bẫy hơi thân inox

Được đúc từ thép không gỉ cao cấp, mang lại ưu điểm chống ăn mòn tốt và bề mặt siêu nhẵn chống bám cặn vôi. Sản phẩm chuyên dùng trong ngành thực phẩm, đồ uống, dược phẩm và môi trường hóa chất nghiêm ngặt.

Thông Số Kỹ Thuật Phổ Biến

Quá trình thẩm định vật tư và thiết kế mạng nhiệt yêu cầu các kỹ sư phải kiểm soát chính xác bốn nhóm thông số định lượng sau:

• Kích thước danh nghĩa (DN): Đầy đủ các dải size tiêu chuẩn gồm DN15, DN20, DN25 cho đường ống phụ trợ và DN32, DN40, DN50 cho các đường ống trục gom chính.

• Áp suất làm việc định mức: Thiết kế theo các dải áp lực tiêu chuẩn công nghiệp bao gồm PN16 cho lò hơi áp thấp, PN25 cho mạng nhiệt trung bình và PN40 cho hệ thống cao áp.

• Nhiệt độ làm việc an toàn: Thiết bị có khả năng chịu tải nhiệt biên độ rộng từ 220 độ C, 300 độ C cho đến ngưỡng siêu nhiệt đạt mức 350 độ C tùy thuộc vào từng model cụ thể.

• Kiểu kết nối cơ học: Tích hợp linh hoạt phương thức nối ren tiêu chuẩn BSPT hoặc kết nối mặt bích theo các tiêu chuẩn quốc tế phổ biến như JIS Flange và DIN Flange.

So Sánh yoshitake steam trap Với Các Thương Hiệu Khác

Bảng đối chiếu thông số tổng hợp dưới đây giúp người tiêu dùng có cái nhìn khách quan trước khi đưa ra quyết định đầu tư vật tư cho nhà máy:

Vì Sao Yoshitake Được Nhiều Kỹ Sư Lựa Chọn?

Sự vượt trội về mặt thị phần của dòng van phao Yoshitake tại thị trường Việt Nam bắt nguồn từ bốn ưu điểm công nghệ cốt lõi:

• Công nghệ Nhật Bản đỉnh cao: Quy trình đúc và gia công cơ khí chính xác giúp thiết bị đạt độ dung sai cực nhỏ, đảm bảo độ chính xác cao trong mọi điều kiện áp lực.

• Xả nước ngưng liên tục thông minh: Cơ chế phao nổi giúp giải phóng pha lỏng theo thời gian thực, giúp tối ưu hiệu suất hệ thống gia nhiệt, không gây ngập nước cục bộ.

• Tiết kiệm hơi sống tuyệt đối: Đĩa van ép chặt vào ghế van ngay khi hết nước, giảm chi phí nhiên liệu và nâng cao hiệu quả kinh tế cho lò hơi tổng.

• Độ bền vượt trội dẻo dai: Vật liệu chế tạo được kiểm định nghiêm ngặt, giúp van hoạt động ổn định trong môi trường công nghiệp khắc nghiệt suốt nhiều năm liên tục.

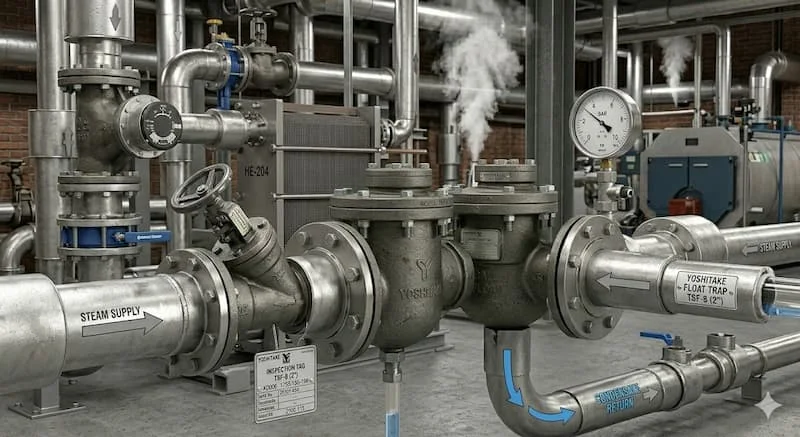

Ứng Dụng Thực Tế Của Bẫy Hơi Phao Yoshitake

Nhờ khả năng vận hành chính xác với lưu lượng xả lớn, ứng dụng bẫy hơi phao yoshitake ghi dấu ấn đậm nét trong nhiều hạng mục công trình trọng điểm:

Các bộ trao đổi nhiệt công nghiệp

Lắp đặt trực tiếp tại đầu ra nước ngưng của các bộ trao đổi nhiệt chùm ống hoặc dạng tấm, nhằm duy trì hiệu suất truyền nhiệt luôn ở mức tối đa.

Máy sấy công nghiệp tốc độ cao

Ứng dụng trong các hệ thống lô sấy ngành giấy, dệt nhuộm, giúp ổn định nhiệt độ làm việc trên bề mặt sấy và tránh làm lỗi bề mặt sản phẩm.

Nhà máy chế biến thực phẩm sạch

Vận hành dày đặc trong hệ thống nồi hấp tiệt trùng, bồn gia nhiệt nguyên liệu khuấy trộn, đáp ứng tiêu chuẩn vệ sinh và an toàn áp lực nghiêm ngặt.

Nhà máy dệt nhuộm và hoàn tất vải

Bố trí tại các cụm máy sấy vải, hệ thống hơi trung tâm của phân xưởng, bảo đảm cung ứng nguồn nhiệt năng liên tục để chu trình nhuộm vải đạt chất lượng cao.

Nhà máy sản xuất giấy và bao bì carton

Lắp đặt tại các trục sấy để giải phóng triệt để lượng nước ngưng tụ trong lòng quả lô, tối ưu hóa năng suất bốc hơi của bột giấy trong dây chuyền.

Hệ thống lò hơi và mạng phân phối hơi

Định vị tại các bộ tách nước đường ống, các góc ngoặt của trục ống chính nhằm thu hồi nước ngưng hiệu quả về bồn chứa trung tâm.

Những Sai Lầm Thường Gặp Khi Sử Dụng

Quá trình khảo sát kỹ thuật tại các nhà máy thường ghi nhận bốn lỗi chủ quan gây sụt giảm tuổi thọ của thiết bị:

• Chọn sai kích thước đường ống: Lựa chọn bẫy dựa theo size ống sẵn có mà không tính toán lưu lượng nước ngưng thực tế, làm giảm hiệu quả thoát nước ngưng tụ.

• Không lắp lọc Y-Strainer phía trước: Bỏ qua lưới lọc khiến rác rỉ sét, xỉ hàn trôi vào lòng van, bám vào ghế van và dễ gây kẹt van hoặc móp phao nổi.

• Chọn sai áp suất và chênh áp: Lựa chọn sai dải áp lực làm việc khiến lực đẩy không đủ sức nhấc đĩa van, gây giảm tuổi thọ thiết bị và làm gián đoạn dòng chảy.

• Không bảo trì định kỳ hệ thống: Để van chạy liên tục nhiều năm không vệ sinh cặn bẩn, làm tăng nguy cơ hỏng hóc và rò rỉ hơi sống âm thầm.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Chọn Và Checklist Lắp Đặt

Quy trình 5 bước lựa chọn bẫy hơi phao yoshitake phù hợp cho công trình

• Bước 1: Xác định rõ ràng loại thiết bị sử dụng hơi (bộ trao đổi nhiệt, lô sấy hay đường ống trục) để định hình chủng loại bẫy.

• Bước 2: Tính toán chính xác lưu lượng nước ngưng tụ tối đa phát sinh trong một giờ vận hành ở trạng thái tải đỉnh điểm.

• Bước 3: Xác định áp suất làm việc tối đa và mức chênh áp thực tế giữa đầu vào và đầu ra tại điểm định vị van.

• Bước 4: Chọn vật liệu thân van (gang, thép đúc hay inox) bám sát thông số nhiệt độ vận hành và tính chất ăn mòn của môi trường.

• Bước 5: Lựa chọn kiểu kết nối phù hợp (nối ren BSPT hoặc mặt bích JIS, DIN) để đảm bảo tính đồng bộ cơ khí khi lắp đặt.

Bộ checklist kiểm soát nghiêm ngặt trong quá trình lắp đặt bẫy hơi

Thợ cơ khí và kỹ sư đi ca cần thực hiện đối chiếu đầy đủ các hạng mục kỹ thuật sau để van vận hành hoàn hảo:

• Lắp đặt bẫy hơi tuân thủ tuyệt đối theo đúng chiều mũi tên chỉ hướng dòng chảy được đúc nổi trên vỏ thân van.

• Thiết kế hệ thống có van khóa hai đầu để phục vụ công tác cô lập, sửa chữa và thay thế linh kiện sau này.

• Bắt buộc lắp Y-Strainer phía trước đầu vào của bẫy hơi nhằm ngăn chặn rác và tạp chất cơ học lọt vào lòng van.

• Đảm bảo độ dốc đường ống hướng trục về vị trí đặt bẫy để pha lỏng tự chảy vào lòng van theo trọng lực tự nhiên.

• Tiến hành kiểm tra rò rỉ tại các mối ren hoặc mặt bích bằng áp lực thấp trước vận hành chính thức hệ thống.

• Lập sổ tay theo dõi để tổ chức công tác bảo trì định kỳ từ 3 đến 6 tháng một lần, vệ sinh lưới lọc và kiểm tra phao nổi.

FAQ - Các Câu Hỏi Thường Gặp

Thiết bị bẫy hơi phao yoshitake thực chất là gì?

Đây là thiết bị xả nước ngưng tự động sử dụng cơ cấu phao nổi kết hợp đòn bẩy cơ học để loại bỏ nước ngưng và khí không ngưng trong hệ thống hơi công nghiệp, bảo vệ mạng nhiệt luôn khô ráo.

Dòng cấu kiện này có xuất xứ từ quốc gia nào?

Yoshitake là thương hiệu thiết bị hơi công nghiệp và van giảm áp vô cùng nổi tiếng, có lịch sử phát triển lâu đời đến từ Nhật Bản, đạt các tiêu chuẩn kiểm định khắt khe toàn cầu.

Sản phẩm bẫy hơi phao yoshitake có tốt không?

Sản phẩm được các kỹ sư trên toàn thế giới đánh giá rất cao về độ bền cơ học, độ ổn định vận hành theo thời gian và khả năng tiết kiệm năng lượng vượt trội cho nhà máy.

Thiết bị này phù hợp nhất cho những hệ thống mạng nhiệt nào?

Van phù hợp ứng dụng tối ưu cho các bộ trao đổi nhiệt công suất lớn, máy sấy quả lô, lò hơi, bồn gia nhiệt và các đường ống phân phối hơi bão hòa trung tâm đòi hỏi lưu lượng xả lớn.

Làm thế nào để nhận được bảng giá bẫy hơi phao yoshitake chính xác?

Mức giá bẫy hơi phao yoshitake phụ thuộc vào kích thước danh nghĩa, áp suất làm việc, vật liệu đúc thân vỏ và model cụ thể. Hãy liên hệ với nhà phân phối chính ngạch để nhận báo giá chi tiết.

Bẫy Hơi Phao Yoshitake - Giải Pháp Tối Ưu Cho Hệ Thống Hơi Công Nghiệp

Tóm lại, bẫy hơi phao yoshitake là giải pháp công nghệ đỉnh cao và là sự lựa chọn chiến lược giúp các doanh nghiệp tối ưu hóa hiệu suất mạng nhiệt của nhà máy. Việc các đơn vị chủ động tìm hiểu nguyên lý bẫy hơi phao yoshitake, nắm vững cấu tạo bẫy hơi phao yoshitake để áp dụng vào các ứng dụng bẫy hơi phao yoshitake thực tế sấy hấp không chỉ giúp xả nước ngưng liên tục, nâng cao hiệu suất truyền nhiệt tổng thể mà còn bảo vệ toàn diện hạ tầng máy móc khỏi thảm họa búa nước nguy hiểm. Sự đầu tư bài bản vào dòng sản phẩm công nghệ Nhật Bản từ các nhà cung ứng vật tư ngành nước uy tín là bước đi vững chắc giúp doanh nghiệp tiết kiệm nhiên liệu, giảm chi phí vận hành và nâng cao năng lực cạnh tranh trên thị trường đối với bẫy hơi phao yoshitake.
