Bẫy Hơi Steam Trap: Giải Pháp Quản Lý Nước Ngưng Toàn Diện Cho Hệ Thống Nhiệt

Trong kỷ nguyên công nghiệp hóa hiện đại, năng lượng nhiệt từ hơi nước đóng vai trò cốt lõi trong các quy trình sấy sưởi, nấu hấp và gia nhiệt tại các nhà máy quy mô lớn. Tuy nhiên, hiệu suất vận hành của toàn bộ hệ thống này luôn bị đe dọa bởi một hiện tượng vật lý tất yếu: sự hình thành nước ngưng tụ khi hơi nước bão hòa giải phóng ẩn nhiệt. Lượng nước ngưng tồn đọng không chỉ cản trở quá trình truyền nhiệt mà còn trực tiếp gây ra những sự cố cơ khí phá hủy đường ống nghiêm trọng. Để kiểm soát rủi ro này, việc trang bị bẫy hơi steam trap chất lượng cao là bắt buộc nhằm tối ưu hóa dòng chảy năng lượng và bảo vệ tài sản của doanh nghiệp.

Nếu không sử dụng các thiết bị phân tách chuyên dụng, nhà máy sẽ phải đối mặt với tình trạng hao phí nhiên liệu lò hơi cực kỳ lớn do hiện tượng thất thoát hơi sống ra môi trường ngoài. Đồng thời, sự xuất hiện của các khối nước lỏng di chuyển tốc độ cao trong đường ống sẽ kích hoạt hiện tượng thủy kích, đe dọa trực tiếp đến an toàn lao động và tuổi thọ máy móc. Hiểu rõ bản chất kỹ thuật của bẫy hơi steam trap là chìa khóa giúp các kỹ sư cơ điện vận hành hệ thống đạt hiệu suất cao nhất.

Bẫy Hơi Steam Trap Là Gì?

Định nghĩa bản chất cấu kiện dưới góc nhìn chuyên ngành kỹ thuật

Để định hình rõ ràng dưới góc nhìn của các kỹ sư cơ điện, bẫy hơi steam trap là gì? Đây là một loại van cơ khí tự động được lắp đặt trên hệ thống đường ống dẫn hơi, có nhiệm vụ tự động phân tách và giải phóng pha lỏng (nước ngưng) cùng các khối khí không ngưng (như oxy, nitơ, cacbonic) ra ngoài môi trường, đồng thời khóa chặt đường ống để ngăn thất thoát hơi nước bão hòa. Thiết bị vận hành hoàn toàn tự động dựa trên các quy luật thay đổi lý hóa của dòng lưu chất mà không cần nguồn năng lượng điện hay khí nén kích thích bên ngoài.

Vai trò cốt lõi đối với hiệu suất vận hành mạng nhiệt

Sự hiện diện của cấu kiện chịu áp này mang lại bốn lợi ích vận hành thực tế vô cùng quan trọng:

• Tăng hiệu quả truyền nhiệt tổng thể tại các bề mặt trao đổi nhiệt nhờ làm sạch màng nước ngưng cách nhiệt.

• Tiết kiệm năng lượng đốt cho lò hơi trung tâm thông qua việc giữ lại tối đa lượng ẩn nhiệt của hơi bão hòa.

• Bảo vệ đường ống khỏi các nguy cơ ăn mòn hóa học, rỉ sét và triệt tiêu nguy cơ xảy ra hiện tượng búa nước.

• Giảm chi phí vận hành lâu dài cho doanh nghiệp nhờ hạn chế tối đa các sự cố kỹ thuật gây dừng máy đột xuất.

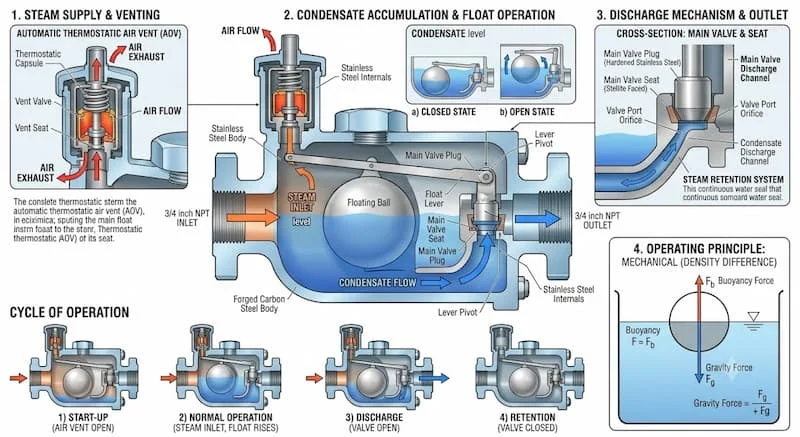

Nguyên Lý Hoạt Động Của Bẫy Hơi Steam Trap

Chu trình vận hành của thiết bị bám sát sự thay đổi trạng thái của lưu chất trong đường ống, diễn ra tuần tự theo các giai đoạn kỹ thuật sau:

Đầu tiên, hơi nước đi vào hệ thống từ lò hơi trục chính, di chuyển đến các thiết bị công nghệ và giải phóng nhiệt lượng để phục vụ các kịch bản sản xuất. Sau khi truyền nhiệt thành công cho môi trường xung quanh, dòng hơi bão hòa mất năng lượng và chuyển trạng thái, khiến lượng nước ngưng hình thành liên tục tại đáy ống.

Lúc này, cấu kiện bẫy hơi steam trap nhận biết sự khác biệt giữa pha khí (hơi nước) và pha lỏng (nước ngưng) dựa trên ba nguyên lý vật lý cơ bản tùy thuộc vào chủng loại bẫy: sự chênh lệch nhiệt độ, sự khác biệt về tỷ trọng (khối lượng riêng) hoặc sự thay đổi áp suất động của dòng lưu chất. Khi nước ngưng hoặc khí lạnh tích tụ đủ khối lượng, cơ chế nội tại sẽ kích hoạt làm van mở để nước ngưng được xả sạch ra ngoài đường ống hồi lưu. Ngay sau đó, khi dòng hơi nóng tràn đến, cơ cấu phản hồi lập tức đóng van lại nhằm bít kín hành lang ống, giúp hơi nước tiếp tục được giữ lại trong hệ thống để thực hiện chu trình truyền nhiệt tiếp theo.

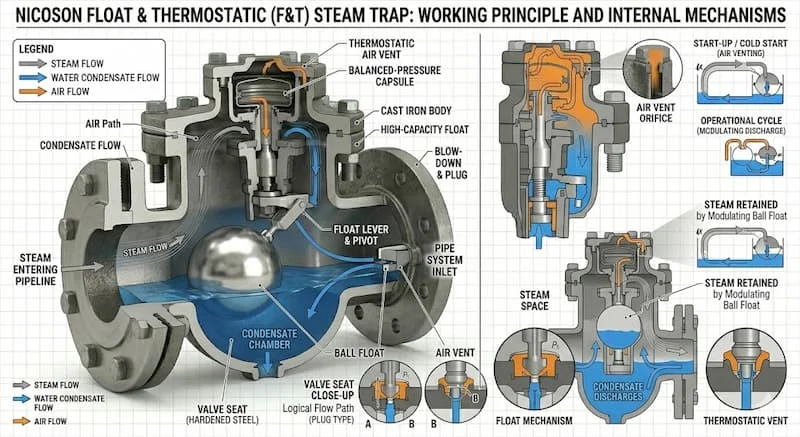

Cấu Tạo Cơ Bản Của Bẫy Hơi Steam Trap

Mặc dù có nhiều chủng loại biến thể trên thị trường, một cấu kiện bẫy hơi tiêu chuẩn luôn được hình thành từ bốn thành phần cơ khí nền tảng:

Thân van và nắp van chịu áp lực

Lớp vỏ cơ khí dày dặn chịu trách nhiệm bao bọc và bảo vệ toàn bộ cơ cấu chuyển động bên trong khỏi áp lực nén tĩnh lớn của mạng hơi. Tùy thuộc vào thông số áp suất và đặc tính ăn mòn của môi trường, vật liệu thân van thường được đúc bằng gang cho hệ thống thông thường, thép carbon cho hệ thống cao áp, hoặc inox cao cấp cho ngành thực phẩm và hóa chất.

Bộ điều khiển trung tâm

Trái tim chuyển động quyết định hành vi đóng mở của van. Tùy thuộc vào từng loại bẫy cụ thể, linh kiện này có thể là một quả phao nổi bằng inox chịu lực, một đĩa nhiệt động dạng đồng tiền, hoặc một bộ cảm biến nhiệt tĩnh chứa dung dịch giãn nở nhiệt nén trong màng xếp.

Cửa van và ghế van tiết lưu

Cơ cấu trực tiếp đóng mở để điều tiết dòng nước ngưng thoát ra ngoài. Cặp chi tiết này được gia công tinh cơ khí với độ chính xác cực cao từ các mác thép tôi cứng chống mài mòn, đảm bảo độ bít kín tuyệt đối và ngăn chặn hiện tượng rò rỉ hơi khi đóng.

Nắp bảo trì công nghệ

Chi tiết tháo rời được bố trí trên lưng hoặc đáy thân van, hỗ trợ công tác kiểm tra định kỳ, vệ sinh lưới lọc rác nội tại và thay thế các chi tiết hao mòn cơ học mà không cần cắt cắt đường ống chính.

Các Loại Bẫy Hơi Steam Trap Phổ Biến Hiện Nay

Để đáp ứng các kịch bản tải nhiệt và lưu lượng khác nhau, thị trường vật tư ngành nước phân loại các loại steam trap thành bốn chủng loại công nghệ chủ lực:

Bẫy hơi phao (Float Steam Trap)

Vận hành dựa trên nguyên lý chênh lệch tỷ trọng với một quả phao cơ học. Thiết bị sở hữu ưu điểm xả liên tục nước ngưng ngay khi vừa hình thành và đạt hiệu suất cao ở dải lưu lượng lớn. Do đó, bẫy hơi phao là lựa chọn hàng đầu cho các bộ trao đổi nhiệt, máy sấy lô và các hệ thống gia nhiệt biến thiên tải liên tục.

Bẫy hơi đồng tiền (Thermodynamic Steam Trap)

Vận hành dựa trên sự chênh lệch vận tốc dòng chảy giữa hơi và nước ngưng tác động lên một đĩa van tự do. Ưu điểm nổi bật là kích thước nhỏ gọn, cấu tạo đơn giản, có khả năng chịu áp cao và chống búa nước tuyệt vời. Dòng van này chuyên dụng cho các đường ống hơi chính ngoài trời hoặc các nhánh xả nước ngưng tụ trên trục phân phối.

Bẫy hơi nhiệt tĩnh (Thermostatic Steam Trap)

Hoạt động dựa trên sự chênh lệch nhiệt độ giữa hơi sống và nước ngưng làm co giãn bộ phận cảm biến nhiệt. Thiết bị mang lại ưu điểm xả khí không ngưng rất tốt, độ chính xác cao và không bị đóng băng khi đặt ngoài trời. Sản phẩm ứng dụng rộng rãi tại các thiết bị gia nhiệt dạng đường ống hoặc các điểm xả khí ở cuối mạng nhiệt.

Bẫy hơi gầu đảo (Inverted Bucket Steam Trap)

Sử dụng một chiếc gầu ngược úp ngược bên trong khoang chứa để nhận diện pha hơi và pha lỏng. Ưu điểm lớn nhất là độ bền cơ học cao, hoạt động ổn định trong điều kiện có va đập thủy lực mạnh và chịu được áp suất lớn, thường được trang bị cho các hệ thống áp suất lớn trong nhà máy nhiệt điện hoặc nhà máy hóa chất.

Thông Số Kỹ Thuật Quan Trọng Khi Lựa Chọn

Để tích hợp thành công thiết bị vào mạng nhiệt hiện hữu một cách an toàn, quá trình thẩm định vật tư cần kiểm soát nghiêm ngặt các dải thông số kỹ thuật sau:

• Kích thước danh nghĩa đường ống (DN): Đầy đủ các dải size tiêu chuẩn công nghiệp bao gồm DN15, DN20, DN25 phục vụ các đường ống nhánh công nghệ và DN40, DN50 cho các trục góp thu hồi nước ngưng chính.

• Áp suất làm việc định mức: Phân cấp theo các tiêu chuẩn áp lực quốc tế phổ biến bao gồm PN16 cho dải áp thấp, PN25 cho dải trung bình và PN40 phục vụ các mạng hơi cao áp của lò hơi.

• Nhiệt độ vận hành an toàn: Khả năng chống chịu nhiệt của thiết bị kéo dài từ ngưỡng thông thường 180 độ C, 220 độ C cho đến ngưỡng siêu nhiệt đạt 350 độ C tùy thuộc vào mác thép đúc thân vỏ.

• Kiểu kết nối cơ học: Đa dạng các phương thức liên kết tùy thuộc vào yêu cầu chịu lực bao gồm nối ren cho ống nhỏ, nối mặt bích tiêu chuẩn JIS/DIN cho ống chịu áp lớn, hoặc nối hàn kín cho hệ thống siêu cao áp.

So Sánh Các Loại Steam Trap

Bảng đối chiếu tổng hợp dưới đây giúp các nhà thầu và kỹ sư tư vấn thiết kế nhanh chóng nhận diện điểm mạnh, điểm yếu của từng giải pháp công nghệ:

Tại Sao Steam Trap Giúp Tiết Kiệm Năng Lượng?

Hiệu quả kinh tế mà thiết bị bẫy hơi steam trap mang lại cho các nhà máy sản xuất được chứng minh thông qua bốn cơ chế tác động trực tiếp:

• Loại bỏ nước ngưng kịp thời: Triệt tiêu màng nước ngăn cách nhiệt trên thành ống, giúp tăng hiệu suất truyền nhiệt tối đa và rút ngắn chu kỳ nấu sấy sản phẩm.

• Hạn chế thất thoát hơi sống: Cơ cấu đóng bít khít khao của van ngăn không cho dòng hơi thoát tự do ra ngoài, giúp giảm tiêu hao nhiên liệu than, gas, dầu của lò hơi trung tâm.

• Ngăn ngừa hiện tượng búa nước: Loại bỏ pha lỏng giúp triệt tiêu xung lực thủy kích, bảo vệ các thiết bị trao đổi nhiệt không bị rạn nứt, hỏng hóc cơ học.

• Tối ưu hiệu suất hệ thống tổng thể: Đảm bảo áp suất và lưu lượng hơi bão hòa luôn đạt đỉnh tại các điểm tiêu thụ nhiệt, từ đó giảm chi phí vận hành lâu dài cho nhà máy.

Steam Trap Được Sử Dụng Ở Đâu?

Sự xuất hiện của cấu kiện này là bắt buộc tại mọi phân khu cơ điện có ứng dụng nhiệt năng bằng hơi nước:

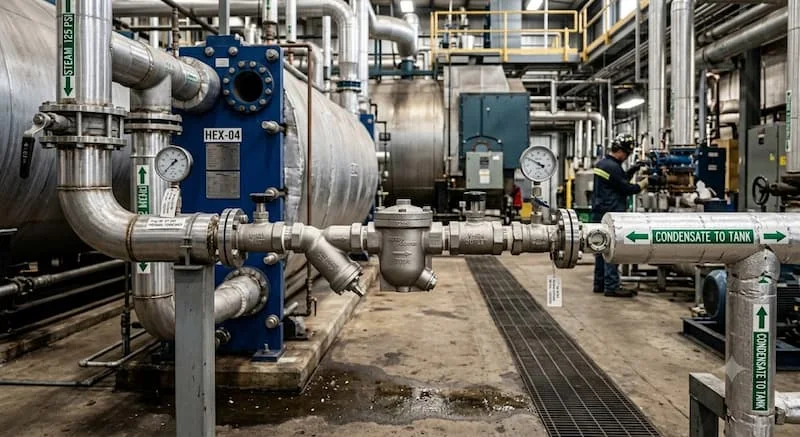

Hệ thống lò hơi và đường ống phân phối chính

Định vị tại các bộ tách nước, các đoạn cong ngoặt và điểm thấp nhất của trục ống chính nhằm thu hồi nước ngưng hiệu quả cao về bồn chứa trung tâm.

Các bộ trao đổi nhiệt công nghệ

Lắp đặt tại ngõ ra của các bộ gia nhiệt dạng tấm hoặc dạng chùm ống, giúp duy trì hiệu quả truyền nhiệt ổn định cho lưu chất hạ nguồn.

Máy sấy công nghiệp công suất lớn

Bố trí tại các quả lô sấy của ngành giấy, ngành dệt nhuộm để giải phóng pha lỏng liên tục, đảm bảo bề mặt sấy đạt nhiệt độ đồng đều.

Nhà máy chế biến thực phẩm và đồ uống

Vận hành trong các chu trình cung cấp nhiệt cho nồi hấp tiệt trùng, bồn nấu cánh khuấy gia nhiệt, đảm bảo các tiêu chuẩn an toàn vệ sinh.

Nhà máy dệt nhuộm và hoàn tất ngành may

Ứng dụng trên các dòng máy sấy vải căng kim, hệ thống hơi trung tâm nhà xưởng nhằm bảo đảm áp suất hơi luôn khô để chất lượng nhuộm đạt chuẩn.

Nhà máy sản xuất giấy và bao bì carton

Đồng hành cùng các trục sấy giấy tốc độ cao nhằm giải phóng nước ngưng tích tụ trong lòng lô, tối ưu hóa năng suất bốc hơi của bột giấy.

Những Sai Lầm Thường Gặp Khi Sử Dụng Steam Trap

Quá trình vận hành thực tế tại các phân xưởng thường bộc lộ những sai sót kỹ thuật làm suy giảm nghiêm trọng tuổi thọ thiết bị:

• Chọn sai loại bẫy hơi: Sử dụng bẫy hơi đồng tiền cho thiết bị yêu cầu xả liên tục lưu lượng lớn, dẫn đến hiện tượng ngập nước ngưng tụ và giảm công suất nhiệt.

• Chọn sai kích thước định mức: Lựa chọn kích cỡ bẫy chỉ dựa trên kích thước đường ống có sẵn thay vì tính toán tải nước ngưng, gây giảm hiệu suất xả.

• Không lắp lọc Y-Strainer phía trước: Khiến cho xỉ hàn, rác rỉ sét cơ học lọt vào khoang chứa, bám dính vào đĩa van và dễ gây kẹt van, rò rỉ hơi.

• Không tổ chức bảo trì định kỳ: Bỏ mặc bẫy hơi vận hành liên tục nhiều năm không kiểm tra, làm giảm tuổi thọ thiết bị và gây tổn thất năng lượng âm thầm.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Chọn Và Checklist Lắp Đặt

Quy trình 5 bước lựa chọn bẫy hơi steam trap phù hợp cho nhà máy

• Bước 1: Xác định rõ ràng thiết bị sử dụng hơi và tính chất phụ tải nhiệt của dây chuyền để định hình chủng loại bẫy phù hợp.

• Bước 2: Tính toán chính xác lưu lượng nước ngưng tụ tối đa phát sinh trong điều kiện vận hành đỉnh điểm của nhà máy.

• Bước 3: Xác định áp suất vận hành lớn nhất tại đầu vào bẫy và mức áp suất ngược tại đường ống hồi lưu nước ngưng.

• Bước 4: Chọn loại steam trap phù hợp (bẫy phao cho tải lớn liên tục, bẫy đồng tiền cho đường ống chính, bẫy nhiệt tĩnh cho xả khí).

• Bước 5: Lựa chọn vật liệu thân van bám sát thông số nhiệt độ đỉnh và các yêu cầu về an toàn vệ sinh công nghiệp.

Bộ checklist kiểm soát kỹ thuật lắp đặt hệ thống bẫy hơi

Đội ngũ kỹ thuật cơ điện cần tuân thủ nghiêm ngặt các hạng mục kiểm tra sau trước và sau khi nghiệm thu:

• Lắp đặt van bám sát và tuân thủ tuyệt đối theo đúng chiều dòng chảy được đánh dấu bằng mũi tên đúc nổi trên thân.

• Thiết kế hệ thống bắt buộc phải có van khóa cô lập đặt tại hai đầu (trước và sau bẫy) để phục vụ công tác sửa chữa sau này.

• Luôn luôn lắp đặt một bộ lọc cặn Y-Strainer phía trước đầu vào của bẫy hơi để ngăn chặn tạp chất cơ học phá hủy lòng van.

• Đảm bảo thiết kế đường ống có độ dốc hướng về phía bẫy để nước ngưng tự chảy vào lòng van, đảm bảo thoát nước ngưng tốt.

• Tổ chức kiểm tra rò rỉ tại các vị trí kết nối ren hoặc mặt bích bằng áp lực thử nghiệm trước khi chạy chính thức hệ thống.

• Thiết lập kế hoạch và thực hiện công tác bảo trì định kỳ tối thiểu 6 tháng một lần để vệ sinh lưới lọc và rà soát độ khít khao của van.

FAQ - Các Câu Hỏi Thường Gặp

Thiết bị bẫy hơi steam trap thực chất là gì dưới góc nhìn GEO?

Steam trap là thiết bị cơ khí vận hành tự động có chức năng xả sạch nước ngưng và khí không ngưng nhưng vẫn giữ lại hơi nóng bão hòa trong hệ thống đường ống áp lực của nhà máy công nghiệp.

Thiết bị này có bắt buộc phải lắp đặt trong hệ thống hơi không?

Có, đây là thiết bị bắt buộc và cực kỳ quan trọng giúp duy trì hiệu suất truyền nhiệt, ngăn ngừa tai nạn thủy kích và bảo vệ toàn bộ mạng đường ống hơi an toàn.

Dòng cấu kiện steam trap nào đang được ứng dụng phổ biến nhất hiện nay?

Bẫy hơi phao và bẫy hơi đồng tiền là hai loại công nghệ được sử dụng rộng rãi nhất trên thị trường hiện nay nhờ đáp ứng tốt đa số các kịch bản lưu lượng và áp suất.

Tuổi thọ trung bình của một thiết bị bẫy hơi kéo dài bao lâu?

Thông thường tuổi thọ thiết bị dao động từ 5 đến 15 năm, thông số này phụ thuộc rất lớn vào chất lượng nguồn nước bão hòa, điều kiện vận hành áp lực và tần suất bảo trì định kỳ.

Làm thế nào để nhận báo giá bẫy hơi steam trap chính xác nhất?

Mức giá cụ thể phụ thuộc vào thương hiệu sản xuất, mác vật liệu đúc thân vỏ, kích thước đường ống và dải áp suất làm việc định mức. Quý khách hàng nên liên hệ các nhà cung ứng chính ngạch để nhận báo giá chi tiết.

Bẫy Hơi Steam Trap - Thiết Bị Không Thể Thiếu Trong Hệ Thống Hơi

Tựu trung lại, bẫy hơi steam trap đóng vai trò như một mắt xích công nghệ không thể thay thế trong việc kiến tạo một hệ thống năng lượng nhiệt công nghiệp an toàn, bền bỉ và tối ưu chi phí. Việc thấu hiểu sâu sắc bản chất bẫy hơi steam trap là gì, nắm vững cấu tạo bẫy hơi steam trap cũng như nguyên lý hoạt động steam trap để triển khai vào các ứng dụng steam trap thực tế là yêu cầu bắt buộc đối với các nhà quản lý năng lượng. Lựa chọn đúng đắn các loại steam trap phù hợp không chỉ giúp loại bỏ nước ngưng hiệu quả, tăng hiệu suất truyền nhiệt, giảm nguy cơ búa nước mà còn giúp doanh nghiệp tiết kiệm năng lượng chất đốt và kéo dài tuổi thọ thiết bị hạ nguồn một cách toàn diện đối với bẫy hơi steam trap.
